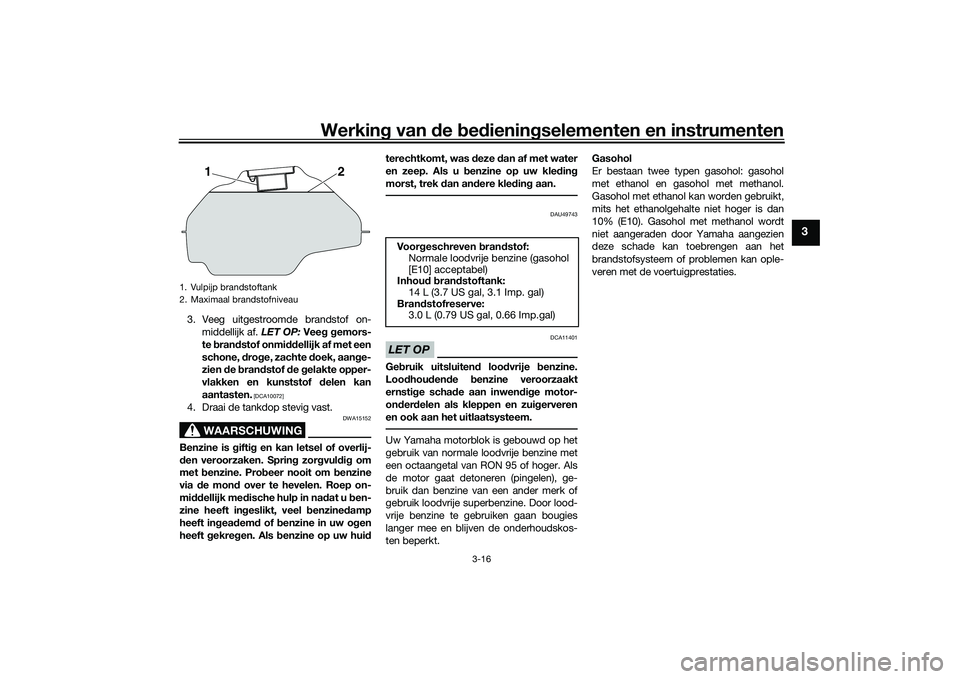

Werking van de bed ienin gselementen en instrumenten
3-16
3
3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Veeg g emors-
te bran dstof onmi ddellijk af met een
schone, dro ge, zachte d oek, aange-
zien de bran dstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is g iftig en kan letsel of overlij-
d en veroorzaken. Sprin g zor gvul dig om
met benzine. Pro beer nooit om benzine
via de mon d over te hevelen. Roep on-
mi ddellijk me dische hulp in na dat u b en-
zine heeft in geslikt, veel benzine damp
heeft in gea dem d of benzine in uw o gen
heeft gekreg en. Als benzine op uw hui dterechtkomt, was
deze dan af met water
en zeep. Als u benzine op uw kle din g
morst, trek d an andere kle din g aan.
DAU49743
LET OP
DCA11401
Ge bruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt. Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
2
1
Voor
geschreven bran dstof:
Normale loodvrije benzine (gasohol
[E10] acceptabel)
Inhou d b ran dstoftank:
14 L (3.7 US gal, 3.1 Imp. gal)
Bran dstofreserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
UB08D1D0.book Page 16 Monday, September 7, 2015 2:41 PM

Werking van de bed ienin gselementen en instrumenten
3-17
3
DAU51172
Tank beluchtin gsslan g en over-
loopslan gAlvorens de motorfiets te gebruiken:
 Controleer alle slangaansluitingen.
 Controleer alle slangen op scheuren
of beschadiging en vervang indien no-
dig.
 Controleer voor alle slangen of het uit-
einde ervan niet is verstopt en reinig
indien nodig.
DAU13434
UitlaatkatalysatorDit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft ged raai d. Let op het vol gen de
om bran dgevaar of b randwon den te
voorkomen:
 Parkeer de machine nooit na bij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhe den uit te voeren.
 Laat de motor niet lan ger dan enke-
le minuten stationair d raaien. Lang
stationair draaien kan lei den tot
oververhittin g.
LET OP
DCA10702
Ge bruik uitsluiten d loo dvrije benzine. Bij
g eb ruik van loo dhou den de benzine zal
onherstel bare schad e worden toe ge-
b racht aan de uitlaatkatalysator.
1. Overloopslang brandstoftank
2. Tankbeluchtingsslang
2
1
UB08D1D0.book Page 17 Monday, September 7, 2015 2:41 PM

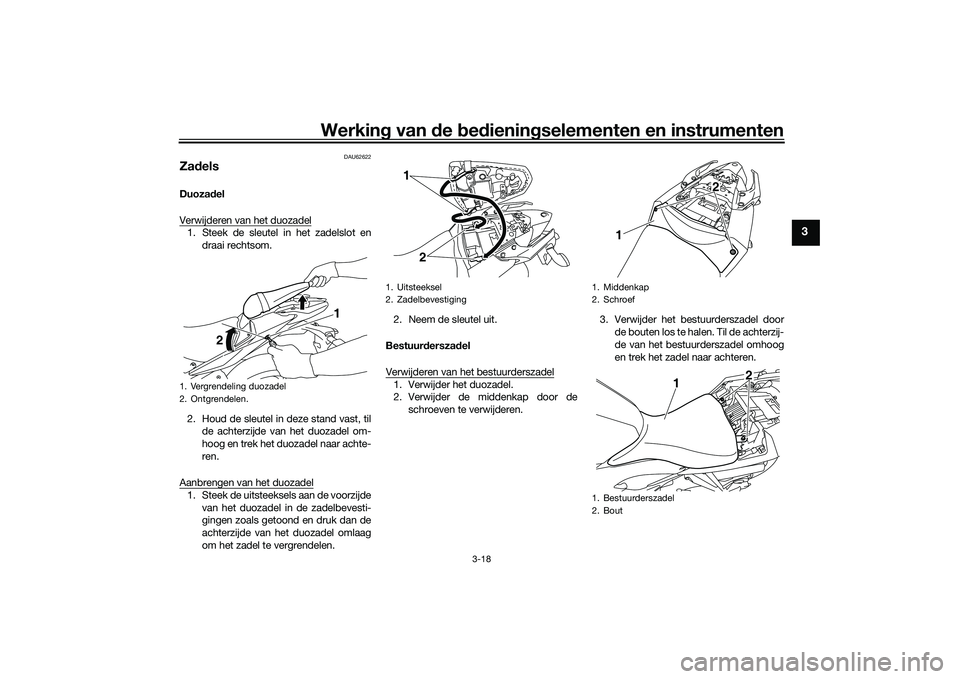

Werking van de bed ienin gselementen en instrumenten
3-18
3
DAU62622
Za delsDuoza del
Verwijderen van het duozadel1. Steek de sleutel in het zadelslot en draai rechtsom.
2. Houd de sleutel in deze stand vast, til de achterzijde van het duozadel om-
hoog en trek het duozadel naar achte-
ren.
Aanbrengen van het duozadel1. Steek de uitsteeksels aan de voorzijde van het duozadel in de zadelbevesti-
gingen zoals getoond en druk dan de
achterzijde van het duozadel omlaag
om het zadel te vergrendelen. 2. Neem de sleutel uit.
Bestuur dersza del
Verwijderen van het bestuurderszadel
1. Verwijder het duozadel.
2. Verwijder de middenkap door de schroeven te verwijderen. 3. Verwijder het bestuurderszadel door
de bouten los te halen. Til de achterzij-
de van het bestuurderszadel omhoog
en trek het zadel naar achteren.
1. Vergrendeling duozadel
2. Ontgrendelen.
1
2
1. Uitsteeksel
2. Zadelbevestiging
1
2
1. Middenkap
2. Schroef
1. Bestuurderszadel
2. Bout
1 2
1
2
UB08D1D0.book Page 18 Monday, September 7, 2015 2:41 PM

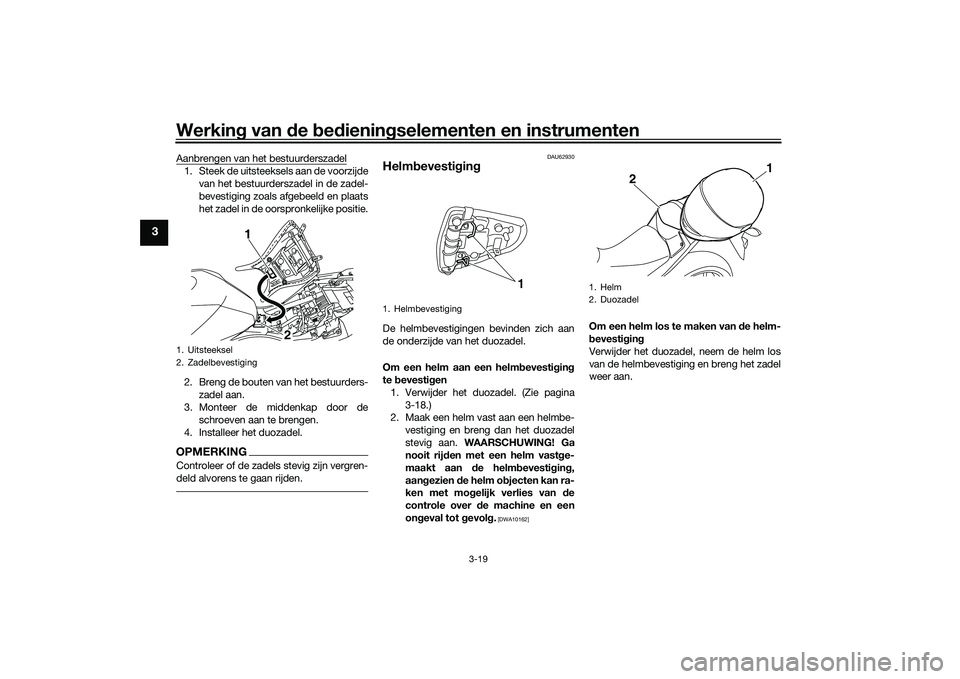

Werking van de bed ienin gselementen en instrumenten
3-19
3
Aanbrengen van het bestuurderszadel1. Steek de uitsteeksels aan de voorzijde
van het bestuurderszadel in de zadel-
bevestiging zoals afgebeeld en plaats
het zadel in de oorspronkelijke positie.
2. Breng de bouten van het bestuurders- zadel aan.
3. Monteer de middenkap door de
schroeven aan te brengen.
4. Installeer het duozadel.OPMERKINGControleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden.
DAU62930
Helmb evestigin gDe helmbevestigingen bevinden zich aan
de onderzijde van het duozadel.
Om een helm aan een helmb evestigin g
te bevesti gen
1. Verwijder het duozadel. (Zie pagina 3-18.)
2. Maak een helm vast aan een helmbe-
vestiging en breng dan het duozadel
stevig aan. WAARSCHUWING! Ga
nooit rij den met een helm vast ge-
maakt aan de helm bevesti gin g,
aan gezien de helm o bjecten kan ra-
ken met mo gelijk verlies van de
controle over de machine en een
on geval tot gevol g.
[DWA10162]
Om een helm los te maken van de helm-
b evesti gin g
Verwijder het duozadel, neem de helm los
van de helmbevestiging en breng het zadel
weer aan.
1. Uitsteeksel
2. Zadelbevestiging
1
2
1. Helmbevestiging
1
1. Helm
2. Duozadel
2 1
UB08D1D0.book Page 19 Monday, September 7, 2015 2:41 PM

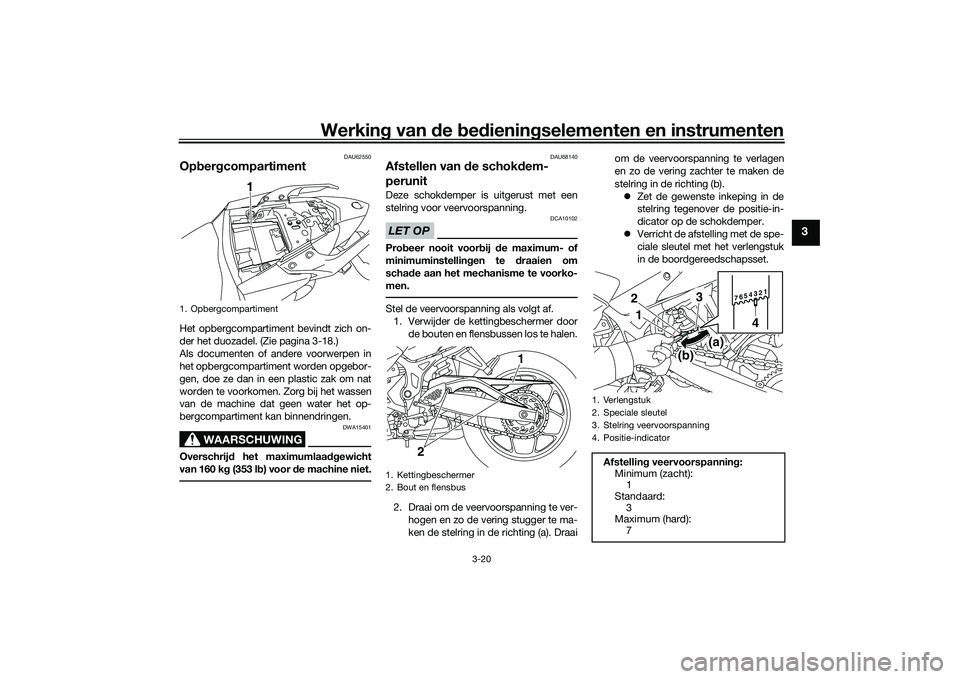

Werking van de bed ienin gselementen en instrumenten
3-20
3
DAU62550
Op ber gcompartimentHet opbergcompartiment bevindt zich on-
der het duozadel. (Zie pagina 3-18.)
Als documenten of andere voorwerpen in
het opbergcompartiment worden opgebor-
gen, doe ze dan in een plastic zak om nat
worden te voorkomen. Zorg bij het wassen
van de machine dat geen water het op-
bergcompartiment kan binnendringen.
WAARSCHUWING
DWA15401
Overschrij d het maximumlaa dgewicht
van 160 k g (353 l b) voor de machine niet.
DAU68140
Afstellen van de schokd em-
perunitDeze schokdemper is uitgerust met een
stelring voor veervoorspanning.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te draaien om
scha de aan het mechanisme te voorko-
men.Stel de veervoorspanning als volgt af. 1. Verwijder de kettingbeschermer door de bouten en flensbussen los te halen.
2. Draai om de veervoorspanning te ver- hogen en zo de vering stugger te ma-
ken de stelring in de richting (a). Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de
stelring in de richting (b).
 Zet de gewenste inkeping in de
stelring tegenover de positie-in-
dicator op de schokdemper.
 Verricht de afstelling met de spe-
ciale sleutel met het verlengstuk
in de boordgereedschapsset.
1. Opbergcompartiment
1
1. Kettingbeschermer
2. Bout en flensbus
2
1
1. Verlengstuk
2. Speciale sleutel
3. Stelring veervoorspanning
4. Positie-indicator
Afstellin g veervoorspannin g:
Minimum (zacht): 1
Standaard:
3
Maximum (hard): 7
7654321
4
(b)
(a)
3
21
UB08D1D0.book Page 20 Monday, September 7, 2015 2:41 PM

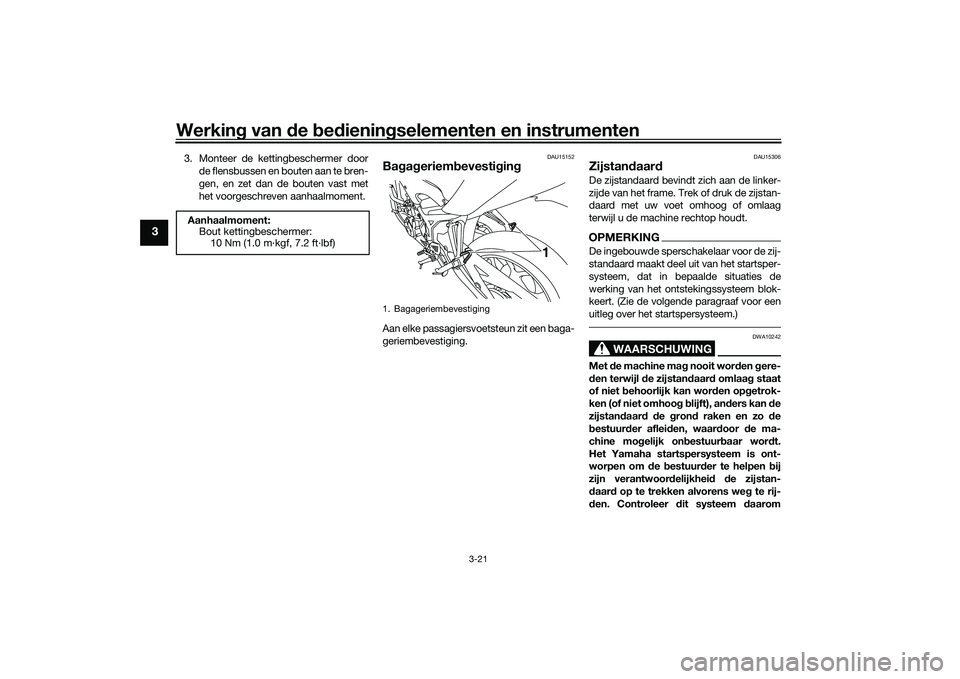

Werking van de bed ienin gselementen en instrumenten
3-21
3
3. Monteer de kettingbeschermer door
de flensbussen en bouten aan te bren-
gen, en zet dan de bouten vast met
het voorgeschreven aanhaalmoment.
DAU15152
Bagag eriem bevesti gin gAan elke passagiersvoetsteun zit een baga-
geriembevestiging.
DAU15306
Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voo r de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine ma g nooit wor den gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo de
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer dit systeem daarom
Aanhaalmoment:
Bout kettingbeschermer:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Bagageriembevestiging
1
UB08D1D0.book Page 21 Monday, September 7, 2015 2:41 PM

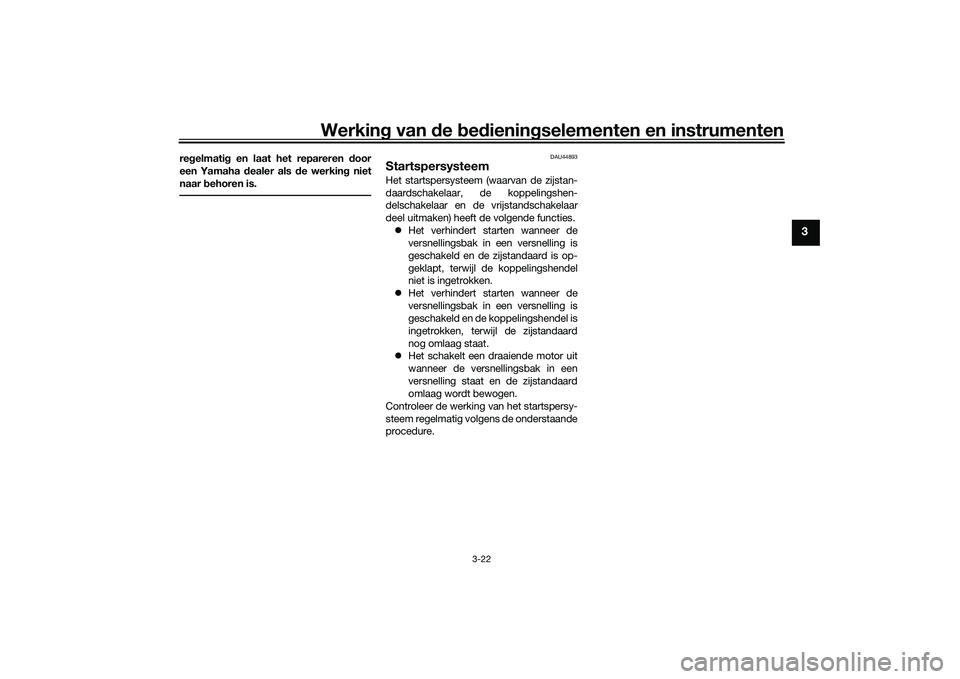

Werking van de bed ienin gselementen en instrumenten
3-22
3
re gelmati g en laat het repareren door
een Yamaha dealer als d e werking niet
naar behoren is.
DAU44893
StartspersysteemHet startspersysteem (waarvan de zijstan-
daardschakelaar, de koppelingshen-
delschakelaar en de vrijstandschakelaar
deel uitmaken) heeft de volgende functies.
 Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de zijstandaard is op-
geklapt, terwijl de koppelingshendel
niet is ingetrokken.
 Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
 Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersy-
steem regelmatig volgens de onderstaande
procedure.
UB08D1D0.book Page 22 Monday, September 7, 2015 2:41 PM

Werking van de bed ienin gselementen en instrumenten
3-23
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De motorstopknop moet in de stand staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt. De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets
voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan alvorens
te gaan rijden een Yamaha dealer het systeem te
controleren.
WAARSCHUWING
“ ”
UB08D1D0.book Page 23 Monday, September 7, 2015 2:41 PM

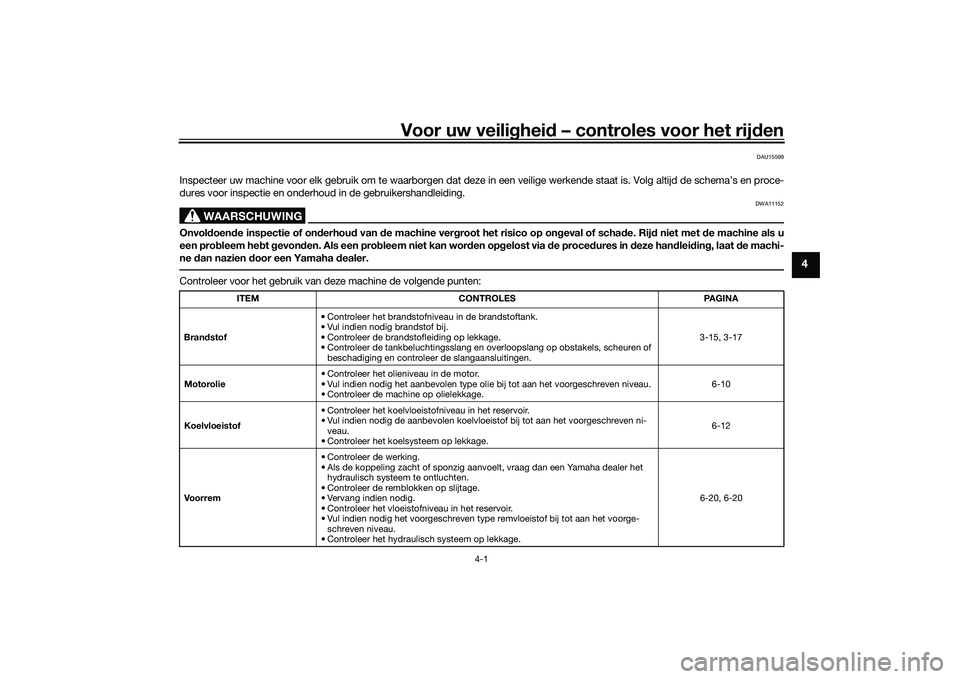

Voor uw veilighei d – controles voor het rij den
4-1
4
DAU15599
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en p roce-
dures voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING
DWA11152
Onvol doen de inspectie of on derhou d van de machine ver groot het risico op on geval of scha de. Rij d niet met d e machine als u
een pro bleem heb t g evon den. Als een pro bleem niet kan wor den op gelost via de proce dures in d eze handleid ing, laat de machi-
ne dan nazien door een Yamaha dealer.Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Bran dstof • Controleer het brandstofniveau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankbeluchtingsslang en overloopslang op obstakels, scheuren of
beschadiging en controleer de slangaansluitingen. 3-15, 3-17
Motorolie • Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
• Controleer de machine op olielekkage. 6-10
Koelvloeistof • Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven ni-
veau.
• Controleer het koelsysteem op lekkage. 6-12
Vo or re m • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-20, 6-20
UB08D1D0.book Page 1 Monday, September 7, 2015 2:41 PM

Voor uw veilighei d – controles voor het rij den
4-2
4
Achterrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-20, 6-20
Koppelin g • Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.
6-18
Gas greep • Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag van de gasgreep af te stel-
len en de kabel en het kabelhuis te smeren. 6-15, 6-25
Be dienin gska bels • Controleer of de werking soepel is.
• Smeer indien nodig. 6-24
Aan drijfkettin g • Controleer of de ketting correct is aangespannen.
• Stel indien nodig bij.
• Controleer de conditie van de ketting.
• Smeer indien nodig.
6-22, 6-24
Wielen en ban den • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig.
6-16, 6-18
Rem- en schakelped alen• Controleer of de werking soepel is.
• Smeer indien nodig de pedaalscharnierpunten. 6-25
Rem- en koppelin gshen dels • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.
6-26
ITEM CONTROLES PAGINA
UB08D1D0.book Page 2 Monday, September 7, 2015 2:41 PM
