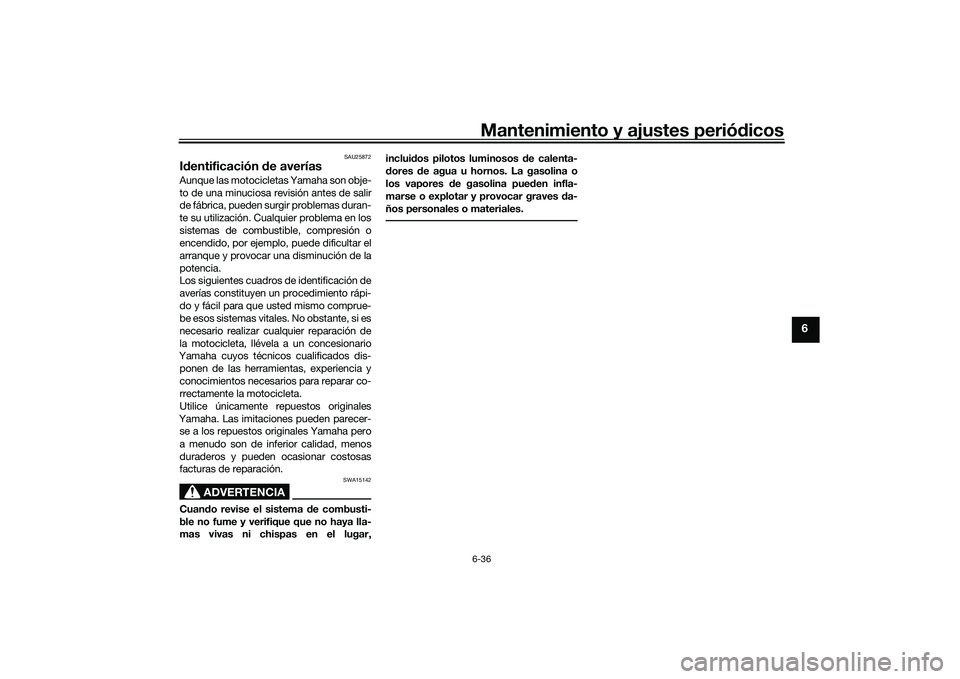

Mantenimiento y ajustes periódicos6-36
6
SAU25872
Id entificación de averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para reparar co-
rrectamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer- se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuan do revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar, inclui
dos pilotos luminosos d e calenta-
d ores de agua u hornos. La gasolina o
los vapores d e gasolina pue den infla-
marse o explotar y provocar graves da-
ños personales o materiales.
UB08S1S0.book Page 36 Friday, October 2, 2015 9:55 AM

Mantenimiento y ajustes periódicos
6-37
6
SAU42505

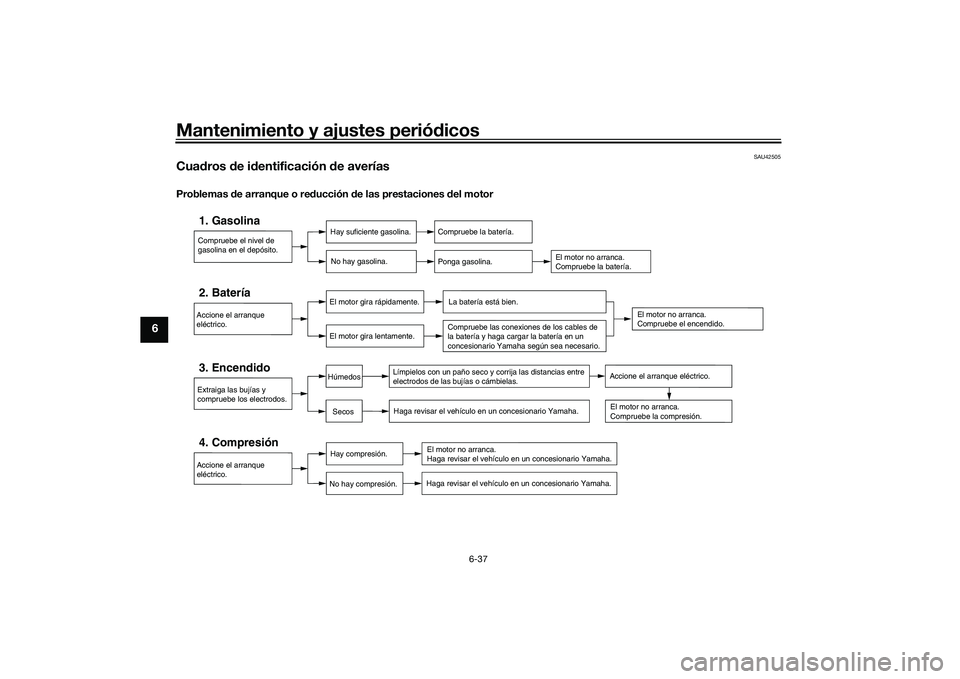

Cua dros de i dentificación de averíasProblemas d e arranque o re ducción de las prestaciones del motor
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Compresión
Hay compresión.
No hay compresión.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas. Haga revisar el vehículo en un concesionario Yamaha.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y haga cargar la batería en un
concesionario Yamaha según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.
UB08S1S0.book Page 37 Friday, October 2, 2015 9:55 AM

Mantenimiento y ajustes periódicos6-38
6
Sobrecalentamiento del motor
ADVERTENCIA
SWAT1041
 No quite el tapón del ra dia dor cuan do el motor y el ra dia dor estén calientes. Pue de salir un chorro a presión de líqui do y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfria do el motor.
 Coloque un trapo grueso, como una toalla, sobre el tapón d el radia dor; luego gire lentamente el tapón en el senti do con-
trario al de las agujas d el reloj hasta el tope para que se libere to da la presión resi dual. Cuand o deje de oírse el silbi do,
presione el tapón hacia abajo mientras lo gira en el senti do contrario al de las agujas del reloj y luego extráigalo.NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie po r el líquido
refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
UB08S1S0.book Page 38 Friday, October 2, 2015 9:55 AM

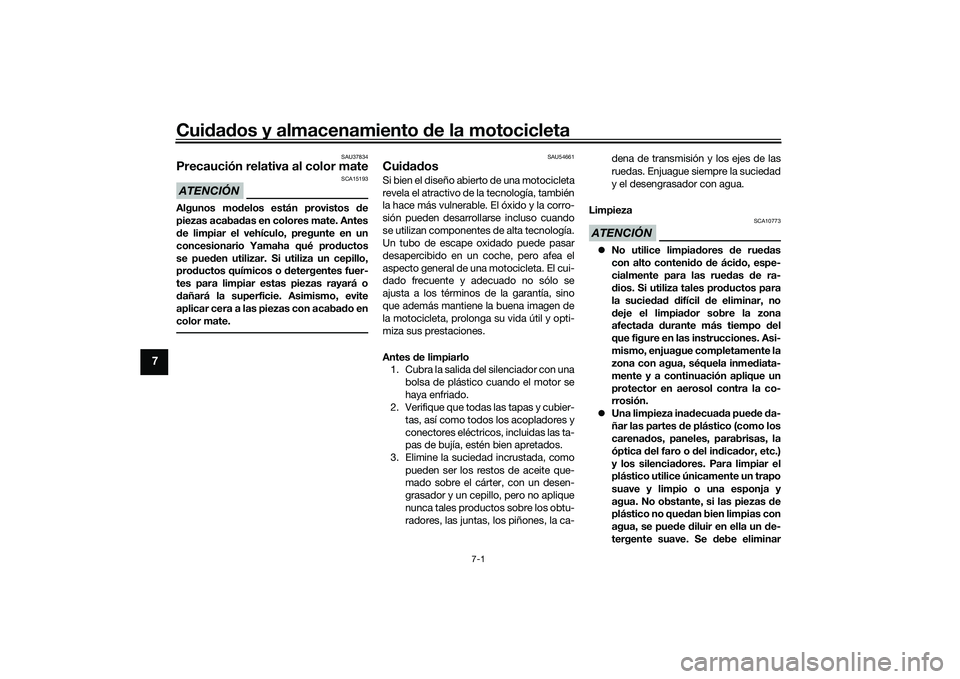

Cuidad os y almacenamiento de la motocicleta
7-1
7
SAU37834
Precaución relativa al color mateATENCIÓN
SCA15193
Algunos mo delos están provistos d e
piezas acabad as en colores mate. Antes
d e limpiar el vehículo, pregunte en un
concesionario Yamaha qué prod uctos
se pue den utilizar. Si utiliza un cepillo,
pro ductos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o
d añará la superficie. Asimismo, evite
aplicar cera a las piezas con acaba do en
color mate.
SAU54661
Cui dad osSi bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el
aspecto general de una motocicleta. El cui-
dado frecuente y adecuado no sólo se
ajusta a los términos de la garantía, sino
que además mantiene la buena imagen de
la motocicleta, prolonga su vida útil y opti-
miza sus prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los obtu-
radores, las juntas, los piñones, la ca- dena de transmisión y los ejes de las
ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCIÓN
SCA10773
 No utilice limpia dores de rue das
con alto conteni do de áci do, espe-
cialmente para las rue das de ra-
d ios. Si utiliza tales pro ductos para
la sucie dad d ifícil de eliminar, no
d eje el limpia dor sobre la zona
afecta da durante más tiempo d el
que figure en las instrucciones. Asi-
mismo, enjuague completamente la
zona con agua, séquela inme diata-
mente y a continuación aplique un
protector en aerosol contra la co-
rrosión.
 Una limpieza ina decuad a puede da-
ñar las partes de plástico (como los
carenad os, paneles, parabrisas, la
óptica d el faro o del in dica dor, etc.)
y los silencia dores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no qued an bien limpias con
agua, se pued e diluir en ella un d e-
tergente suave. Se d ebe eliminar
UB08S1S0.book Page 1 Friday, October 2, 2015 9:55 AM

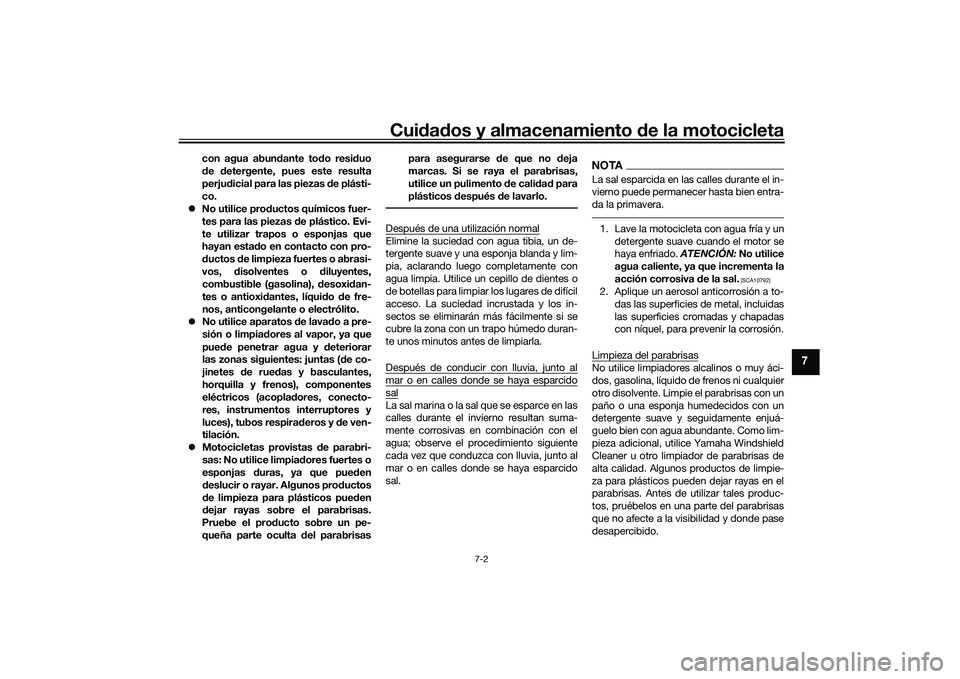

Cuidad os y almacenamiento de la motocicleta
7-2
7
con agua abun dante to do resi duo
d e detergente, pues este resulta
perju dicial para las piezas de plásti-
co.
 No utilice pro ductos químicos fuer-
tes para las piezas de plástico. Evi-
te utilizar trapos o esponjas que
hayan esta do en contacto con pro-
d uctos de limpieza fuertes o abrasi-
vos, disolventes o diluyentes,
combustible (gasolina), desoxi dan-
tes o antioxi dantes, líqui do de fre-
nos, anticongelante o electrólito.
 No utilice aparatos de lava do a pre-
sión o limpia dores al vapor, ya que
pue de penetrar agua y deteriorar
las zonas siguientes: juntas ( de co-
jinetes de rued as y basculantes,
horquilla y frenos), componentes
eléctricos (acopla dores, conecto-
res, instrumentos interruptores y
luces), tubos respira deros y de ven-
tilación.
 Motocicletas provistas de parabri-
sas: No utilice limpia dores fuertes o
esponjas duras, ya que pue den
d eslucir o rayar. Algunos pro ductos
d e limpieza para plásticos pue den
d ejar

rayas sobre el parabrisas.
Pruebe el prod ucto sobre un pe-
queña parte oculta d el parabrisaspara asegurarse d
e que no deja
marcas. Si se raya el parabrisas,
utilice un pulimento d e calidad para
plásticos después de lavarlo.
Después de una utilización normalElimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los in-
sectos se eliminarán más fácilmente si se
cubre la zona con un trapo húmedo duran-
te unos minutos antes de limpiarla.
Después de conducir con lluvia, junto almar o en calles donde se haya esparcidosalLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.
NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10792]
2. Aplique un aerosol anticorrosión a to-
das las superficies de metal, incluidas
las superficies cromadas y chapadas
con níquel, para prevenir la corrosión.
Limpieza del parabrisasNo utilice limpiadores alcalinos o muy áci-
dos, gasolina, líquido de frenos ni cualquier
otro disolvente. Limpie el parabrisas con un
paño o una esponja humedecidos con un
detergente suave y seguidamente enjuá-
guelo bien con agua abundante. Como lim-
pieza adicional, utilice Yamaha Windshield
Cleaner u otro limpiador de parabrisas de
alta calidad. Algunos productos de limpie-
za para plásticos pueden dejar rayas en el
parabrisas. Antes de utilizar tales produc-
tos, pruébelos en una parte del parabrisas
que no afecte a la visibilidad y donde pase
desapercibido.
UB08S1S0.book Page 2 Friday, October 2, 2015 9:55 AM

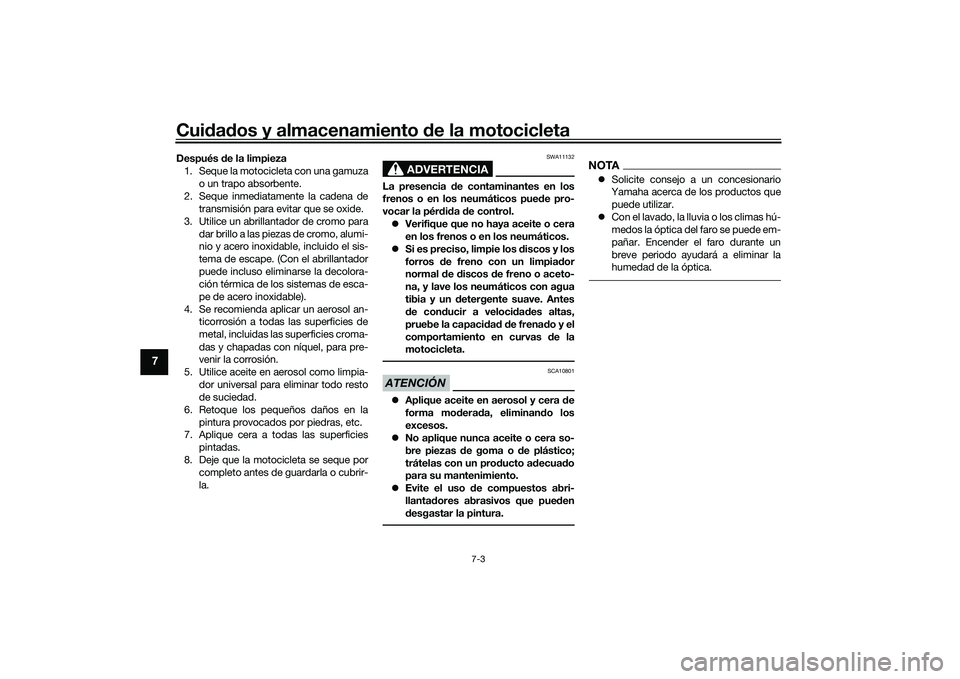

Cuidad os y almacenamiento de la motocicleta
7-3
7
Después de la limpieza
1. Seque la motocicleta con una gamuza o un trapo absorbente.
2. Seque inmediatamente la cadena de transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
4. Se recomienda aplicar un aerosol an- ticorrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
5. Utilice aceite en aerosol como limpia- dor universal para eliminar todo resto
de suciedad.
6. Retoque los pequeños daños en la pintura provocados por piedras, etc.
7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11132
La presencia d e contaminantes en los
frenos o en los neumáticos pued e pro-
vocar la pér did a de control.
 Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
 Si es preciso, limpie los discos y los
forros de freno con un limpia dor
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un d etergente suave. Antes
d e con ducir a veloci dad es altas,
pruebe la capaci dad d e frena do y el
comportamiento en curvas de la
motocicleta.ATENCIÓN
SCA10801
 Aplique aceite en aerosol y cera de
forma mo derad a, eliminan do los
excesos.
 No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un pro ducto a decuad o
para su mantenimiento.
 Evite el uso d e compuestos abri-
llanta dores abrasivos que pue den
d esgastar la pintura.
NOTA Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
 Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
UB08S1S0.book Page 3 Friday, October 2, 2015 9:55 AM

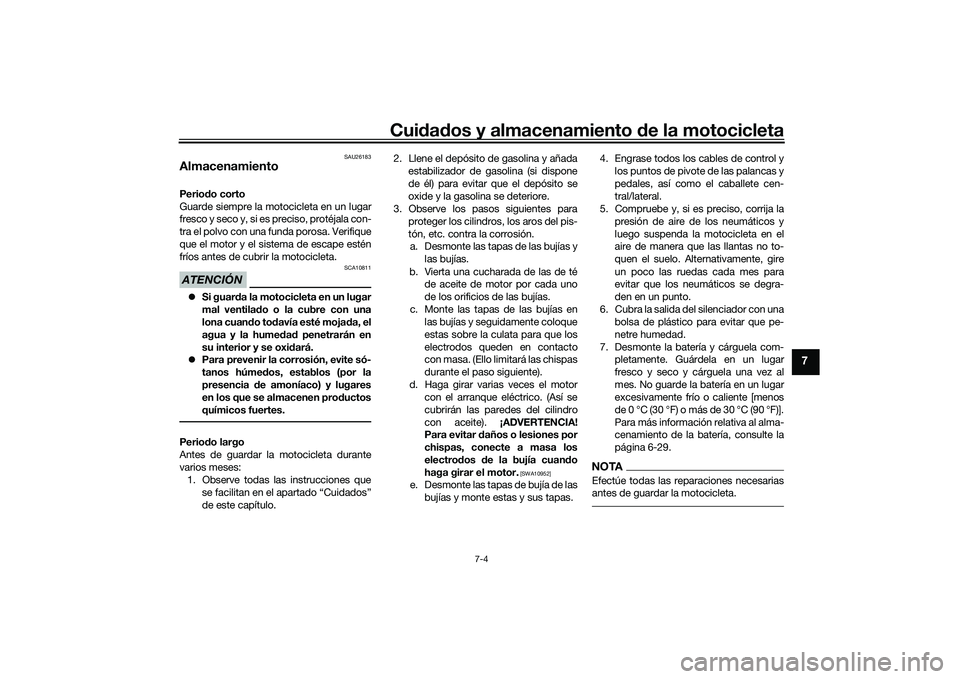

Cuidad os y almacenamiento de la motocicleta
7-4
7
SAU26183
AlmacenamientoPerio do corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10811
 Si guar da la motocicleta en un lugar
mal ventila do o la cubre con una
lona cuan do tod avía esté moja da, el
agua y la hume dad penetrarán en
su interior y se oxi dará.
 Para prevenir la corrosión, evite só-
tanos húme dos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen pro ductos
químicos fuertes.Perio do largo
Antes de guardar la motocicleta durante
varios meses: 1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo. 2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electro dos de la bujía cuan do
haga girar el motor.
[SWA10952]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas. 4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para
evitar que los neumáticos se degra-
den en un punto.
6. Cubra la salida del silenciador con una bolsa de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com- pletamente. Guárdela en un lugar
fresco y seco y cárguela una vez al
mes. No guarde la batería en un lugar
excesivamente frío o caliente [menos
de 0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-29.
NOTAEfectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
UB08S1S0.book Page 4 Friday, October 2, 2015 9:55 AM

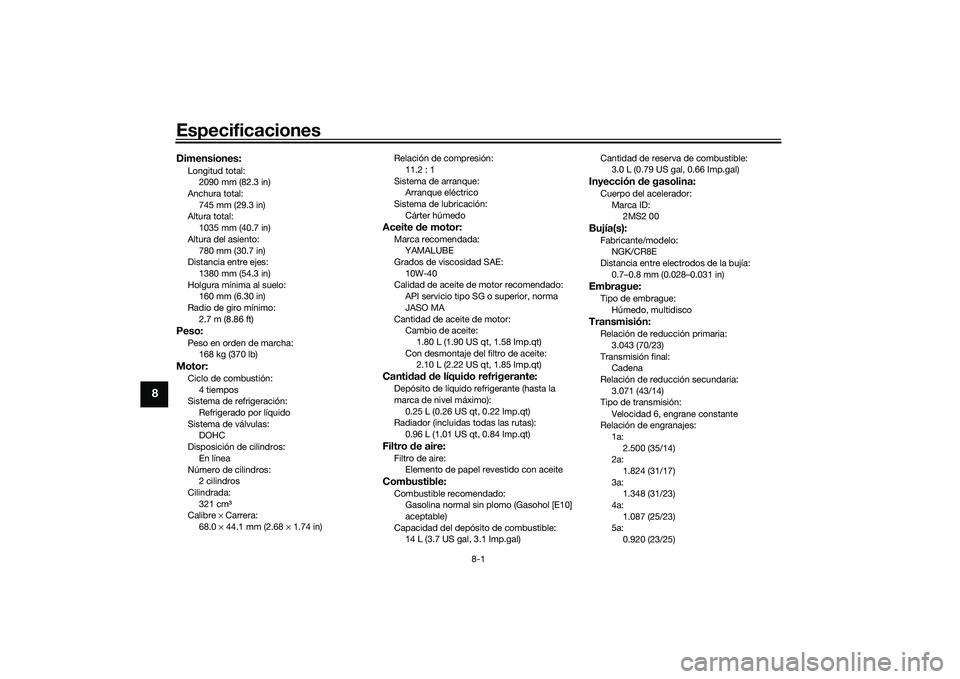

Especificaciones
8-1
8
Dimensiones:Longitud total:2090 mm (82.3 in)
Anchura total:
745 mm (29.3 in)
Altura total: 1035 mm (40.7 in)
Altura del asiento: 780 mm (30.7 in)
Distancia entre ejes:
1380 mm (54.3 in)
Holgura mínima al suelo: 160 mm (6.30 in)
Radio de giro mínimo: 2.7 m (8.86 ft)Peso:Peso en orden de marcha:168 kg (370 lb)Motor:Ciclo de combustión:
4 tiempos
Sistema de refrigeración: Refrigerado por líquido
Sistema de válvulas: DOHC
Disposición de cilindros:
En línea
Número de cilindros: 2 cilindros
Cilindrada: 321 cm3
Calibre × Carrera:
68.0 × 44.1 mm (2.68 × 1.74 in) Relación de compresión:
11.2 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Grados de viscosidad SAE:
10W-40
Calidad de aceite de motor recomendado: API servicio tipo SG o superior, norma
JASO MA
Cantidad de aceite de motor: Cambio de aceite:
1.80 L (1.90 US qt, 1.58 Imp.qt)
Con desmontaje del filtro de aceite: 2.10 L (2.22 US qt, 1.85 Imp.qt)Canti dad d e líqui do refrigerante:Depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas):
0.96 L (1.01 US qt, 0.84 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:Gasolina normal sin plomo (Gasohol [E10]
aceptable)
Capacidad del depósito de combustible: 14 L (3.7 US gal, 3.1 Imp.gal) Cantidad de reserva de combustible:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Inyección de gasolina:Cuerpo del acelerador:
Marca ID: 2MS2 00Bujía(s):Fabricante/modelo:NGK/CR8E
Distancia entre electrodos de la bujía: 0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague:Húmedo, multidiscoTransmisión:Relación de reducción primaria:
3.043 (70/23)
Transmisión final: Cadena
Relación de reducción secundaria: 3.071 (43/14)
Tipo de transmisión:
Velocidad 6, engrane constante
Relación de engranajes: 1a:
2.500 (35/14)
2a: 1.824 (31/17)
3a: 1.348 (31/23)
4a:
1.087 (25/23)
5a: 0.920 (23/25)
UB08S1S0.book Page 1 Friday, October 2, 2015 9:55 AM

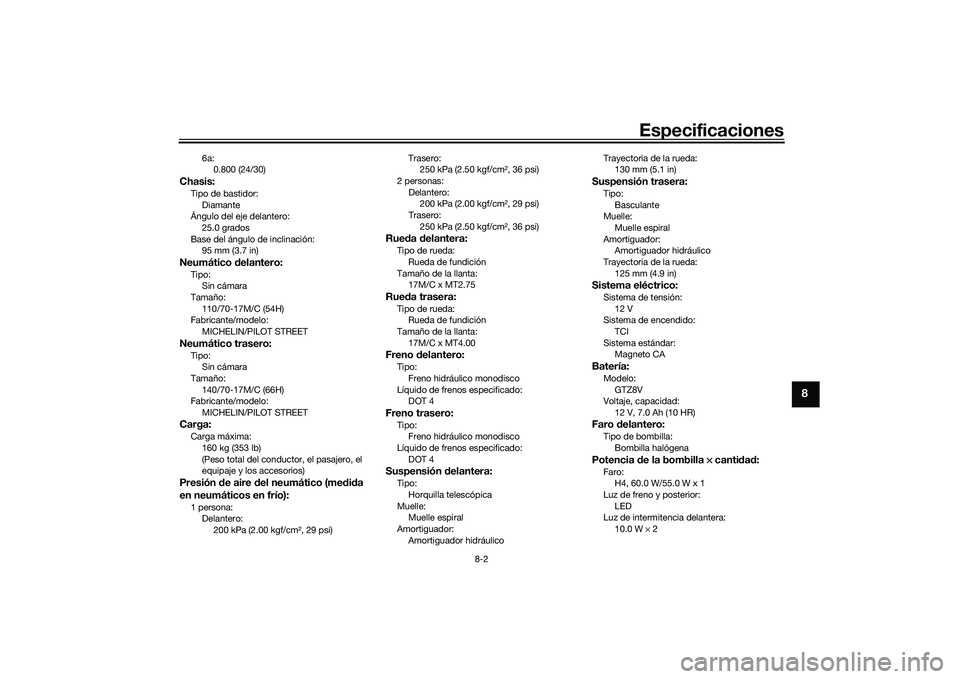

Especificaciones
8-2
8
6a:0.800 (24/30)
Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero: 25.0 grados
Base del ángulo de inclinación: 95 mm (3.7 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: 110/70-17M/C (54H)
Fabricante/modelo:
MICHELIN/PILOT STREETNeumático trasero:Tipo:Sin cámara
Tamaño:
140/70-17M/C (66H)
Fabricante/modelo: MICHELIN/PILOT STREETCarga:Carga máxima:
160 kg (353 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire d el neumático (me did a
en neumáticos en frío):1 persona:
Delantero:
200 kPa (2.00 kgf/cm2, 29 psi) Trasero:
250 kPa (2.50 kgf/cm2, 36 psi)
2 personas: Delantero:200 kPa (2.00 kgf/cm2, 29 psi)
Trasero: 250 kPa (2.50 kgf/cm2, 36 psi)
Rue da delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 17M/C x MT2.75Rue da trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 17M/C x MT4.00Freno delantero:Tipo:
Freno hidráulico monodisco
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:Freno hidráulico monodisco
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Muelle: Muelle espiral
Amortiguador:
Amortiguador hidráulico Trayectoria de la rueda:
130 mm (5.1 in)
Suspensión trasera:Tipo:
Basculante
Muelle: Muelle espiral
Amortiguador: Amortiguador hidráulico
Trayectoria de la rueda:
125 mm (4.9 in)Sistema eléctrico:Sistema de tensión:12 V
Sistema de encendido:
TCI
Sistema estándar: Magneto CABatería:Modelo:
GTZ8V
Voltaje, capacidad: 12 V, 7.0 Ah (10 HR)Faro delantero:Tipo de bombilla:
Bombilla halógenaPotencia de la bombilla × canti dad :Faro:
H4, 60.0 W/55.0 W x 1
Luz de freno y posterior:
LED
Luz de intermitencia delantera: 10.0 W × 2
UB08S1S0.book Page 2 Friday, October 2, 2015 9:55 AM

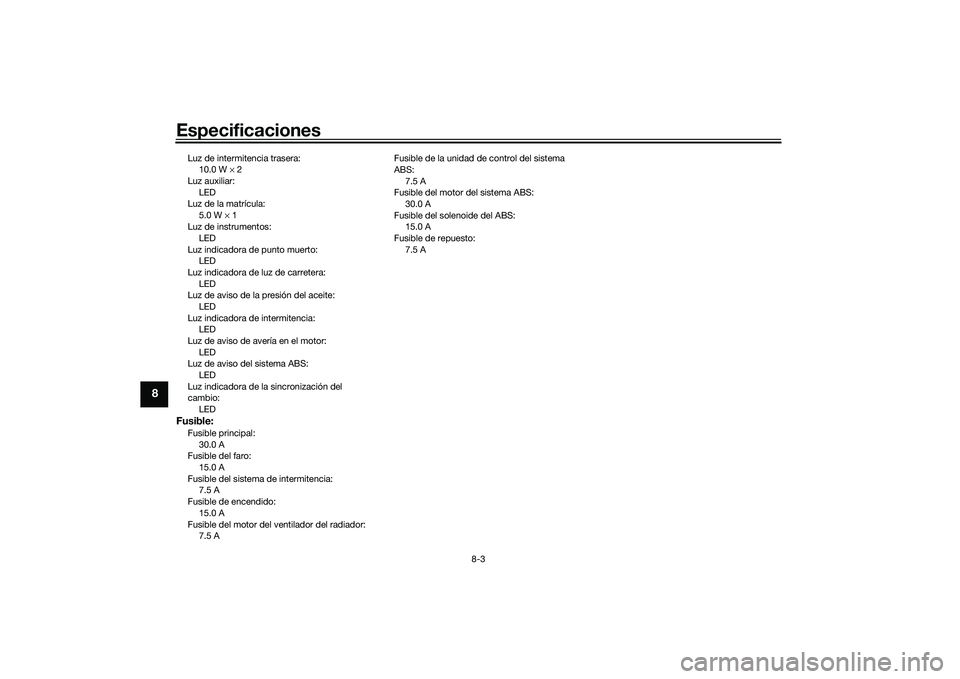

Especificaciones
8-3
8
Luz de intermitencia trasera:10.0 W × 2
Luz auxiliar: LED
Luz de la matrícula:
5.0 W × 1
Luz de instrumentos: LED
Luz indicadora de punto muerto: LED
Luz indicadora de luz de carretera:
LED
Luz de aviso de la presión del aceite: LED
Luz indicadora de intermitencia: LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS: LED
Luz indicadora de la sincronización del
cambio: LEDFusible:Fusible principal:
30.0 A
Fusible del faro: 15.0 A
Fusible del sistema de intermitencia: 7.5 A
Fusible de encendido:
15.0 A
Fusible del motor del ventilador del radiador: 7.5 A Fusible de la unidad de control del sistema
ABS:
7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS: 15.0 A
Fusible de repuesto:
7.5 A
UB08S1S0.book Page 3 Friday, October 2, 2015 9:55 AM
