Mantenimiento y ajustes periódicos6-6
6

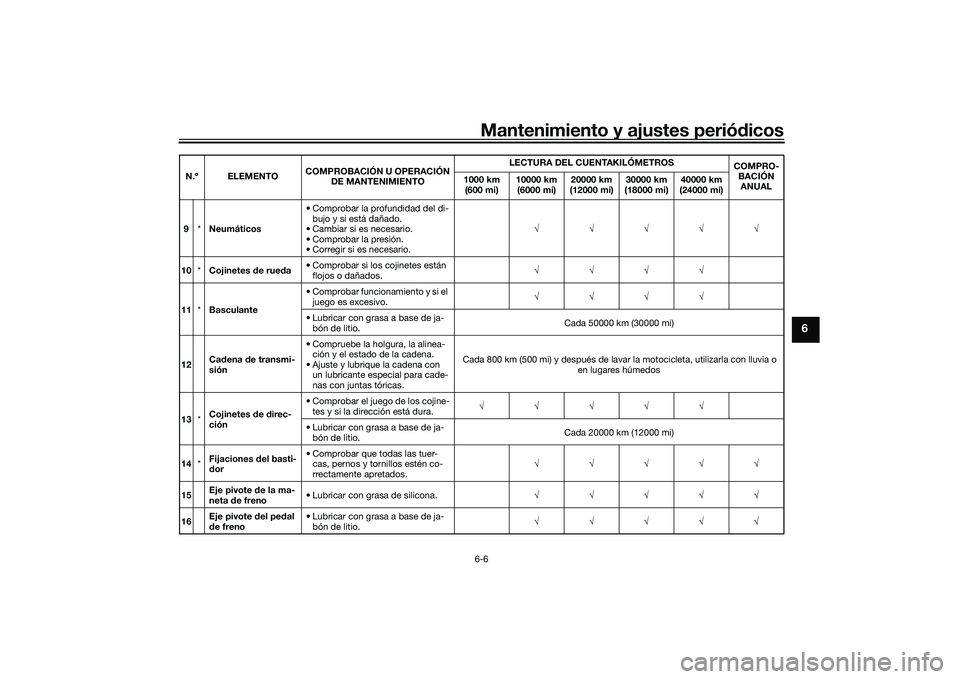

9 *Neumáticos • Comprobar la profundidad del di-
bujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario. √√√√√
10 *Cojinetes de rue da • Comprobar si los cojinetes están
flojos o dañados. √√√√
11 *Basculante • Comprobar funcionamiento y si el
juego es excesivo. √√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 50000 km (30000 mi)
12 Ca
dena de transmi-
sión • Compruebe la holgura, la alinea-
ción y el estado de la cadena.
• Ajuste y lubrique la cadena con un lubricante especial para cade-
nas con juntas tóricas. Cada 800 km (500 mi) y después de lavar la
motocicleta, utilizarla con lluvia o
en lugares húmedos
13 *Cojinetes
de direc-
ción • Comprobar el juego de los cojine-
tes y si la dirección está dura. √√√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 20000 km (12000 mi)
14 *Fijaciones
del basti-
d or • Comprobar que todas las tuer-
cas, pernos y tornillos estén co-
rrectamente apretados. √√√√√
15 Eje pivote
de la ma-
neta de freno • Lubricar con grasa de silicona.
√√√√√
16 Eje pivote
del pe dal
d e freno • Lubricar con grasa a base de ja-
bón de litio. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB08S1S0.book Page 6 Friday, October 2, 2015 9:55 AM

Mantenimiento y ajustes periódicos
6-7
6
17 Eje pivote
de la ma-
neta de embrague • Lubricar con grasa a base de ja-
bón de litio. √√√√√
18 Eje pivote
del pe dal
d e cambio • Lubricar con grasa a base de ja-
bón de litio. √√√√√
19 Caballete lateral • Comprobar funcionamiento.
• Lubricar con grasa a base de ja-
bón de litio. √√√√√
20 *Interruptor
del ca-
ballete lateral • Comprobar funcionamiento.
√√√√√√
21 *Horquilla delantera • Comprobar funcionamiento y si
existen fugas de aceite. √√√√
22 *Conjunto amorti-
gua
dor • Comprobar funcionamiento y si el
amortiguador pierde aceite. √√√√
23 Aceite de motor • Cambiar. (Véanse las páginas 3-4
y 6-10). √
Cuando el indicador de cambio de aceite parpadee
• Comprobar nivel de aceite y si existen fugas. Cada 5000 km (3000 mi)
√
24 Cartucho
del filtro
d e aceite del motor •Cambiar.
√√√
25 *Sistema
de refrige-
ración • Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo. √√√√√
• Cambiar refrigerante. Cada 3 años
26 *Interruptores
de fre-
no delantero y tra-
sero • Comprobar funcionamiento.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 k
m
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB08S1S0.book Page 7 Friday, October 2, 2015 9:55 AM

Mantenimiento y ajustes periódicos6-8
6
SAU18681
NOTA Filtro de aire
• El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y no se debe limpiar con aire comprimido para no dañarlo.
• El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.
 Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.27 Piezas móviles y ca-
bles • Lubricar.
√√√√√
28 *Puño del acelerad or• Comprobar funcionamiento.
• Compruebe el juego libre del
puño del acelerador y ajústelo si
es necesario.
• Lubrique la caja del cable y del puño. √√√√√
29 *Luces, señales e in-
terruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB08S1S0.book Page 8 Friday, October 2, 2015 9:55 AM

Mantenimiento y ajustes periódicos
6-9
6
SAU19643

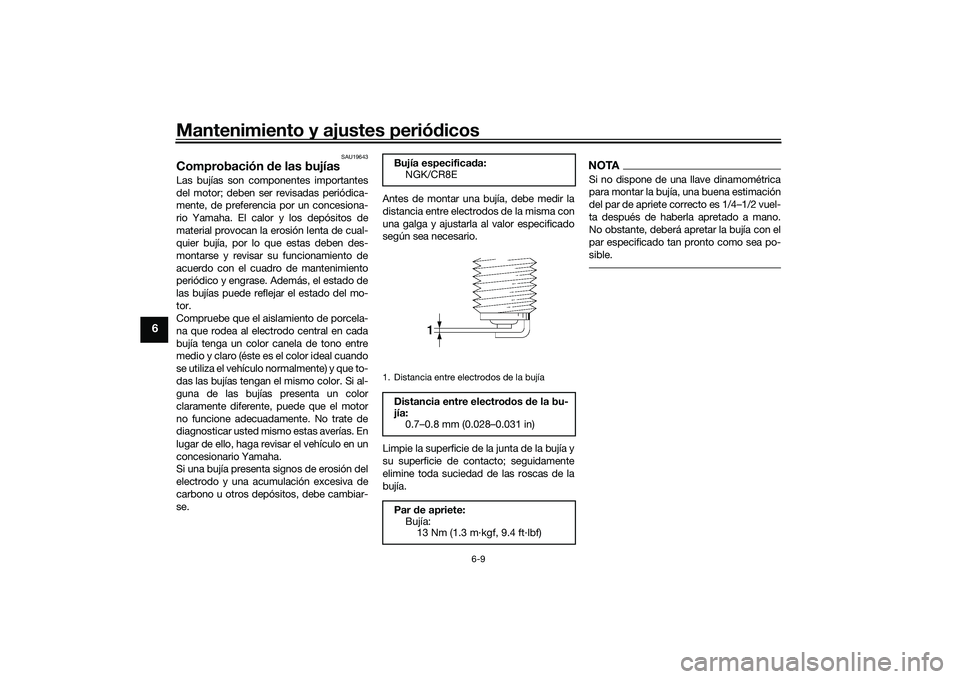

Comprobación de las bujíasLas bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesiona-
rio Yamaha. El calor y los depósitos de
material provocan la erosión lenta de cual-
quier bujía, por lo que estas deben des-
montarse y revisar su funcionamiento de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se. Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.
Bujía especifica
da:
NGK/CR8E1. Distancia entre electrodos de la bujíaDistancia entre electrod os de la bu-
jía: 0.7–0.8 mm (0.028–0.031 in)
Par de apriete:
Bujía: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
UB08S1S0.book Page 9 Friday, October 2, 2015 9:55 AM

Mantenimiento y ajustes periódicos6-10
6

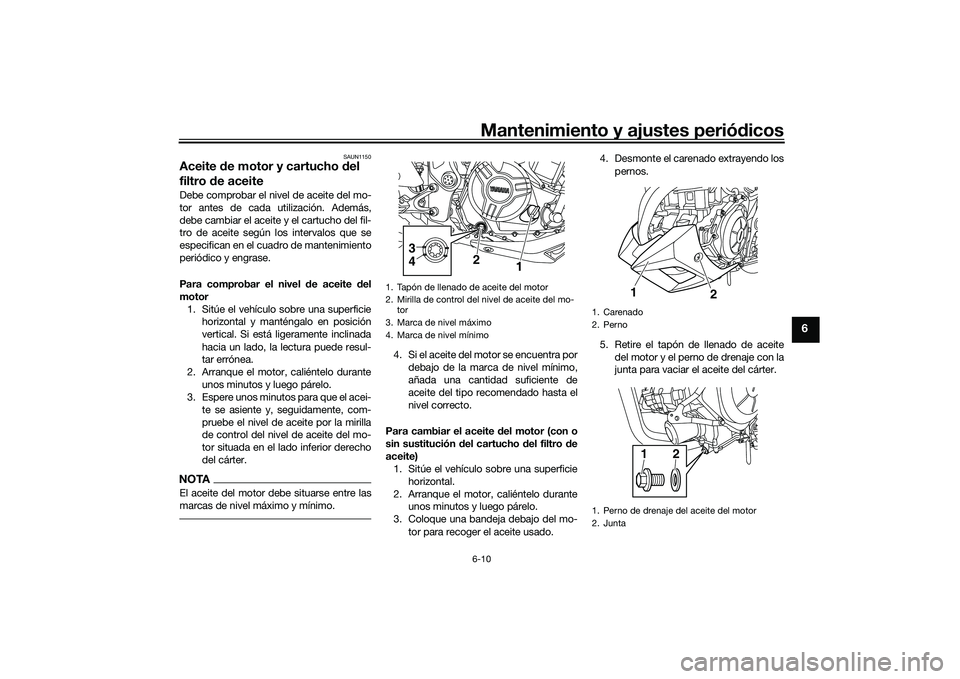

SAUN1150
Aceite de motor y cartucho del
filtro de aceiteDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el cartucho del fil-
tro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite d el
motor 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y, seguidamente, com-
pruebe el nivel de aceite por la mirilla
de control del nivel de aceite del mo-
tor situada en el lado inferior derecho
del cárter.NOTAEl aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra pordebajo de la marca de nivel mínimo,
añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución d el cartucho del filtro de
aceite) 1. Sitúe el vehículo sobre una superficie
horizontal.
2. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
3. Coloque una bandeja debajo del mo- tor para recoger el aceite usado. 4. Desmonte el carenado extrayendo los
pernos.
5. Retire el tapón de llenado de aceite del motor y el perno de drenaje con la
junta para vaciar el aceite del cárter.1. Tapón de llenado de aceite del motor
2. Mirilla de control del nivel de aceite del mo-tor
3. Marca de nivel máximo
4. Marca de nivel mínimo
3
4
1
2
1. Carenado
2. Perno
1. Perno de drenaje del aceite del motor
2. Junta
1
2
12
UB08S1S0.book Page 10 Friday, October 2, 2015 9:55 AM

Mantenimiento y ajustes periódicos
6-11
6

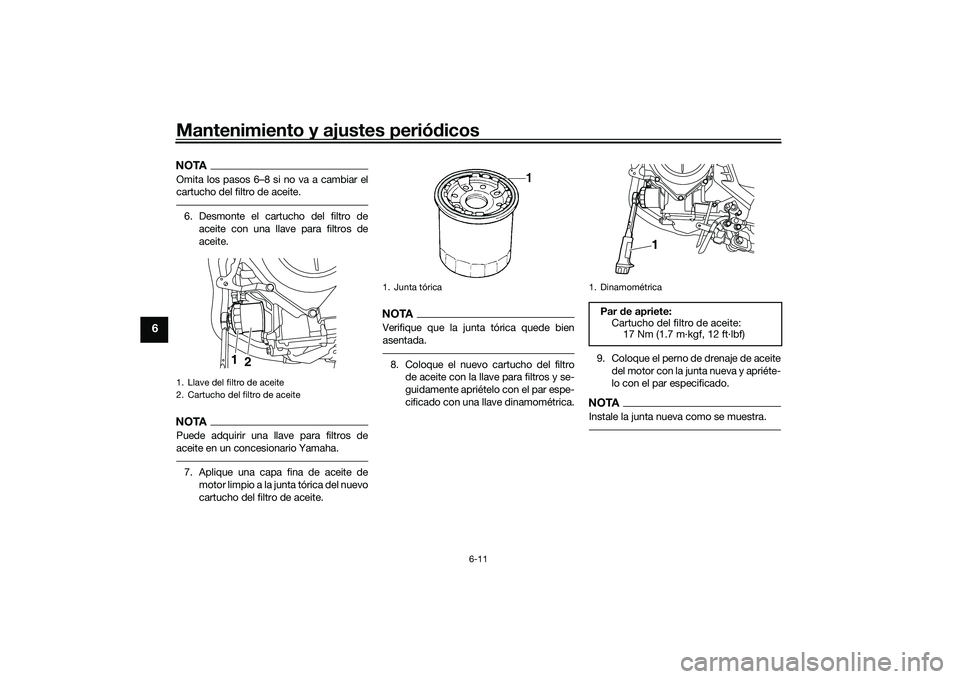

NOTAOmita los pasos 6–8 si no va a cambiar el
cartucho del filtro de aceite.6. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.NOTAPuede adquirir una llave para filtros de
aceite en un concesionario Yamaha.7. Aplique una capa fina de aceite demotor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTAVerifique que la junta tórica quede bien
asentada.8. Coloque el nuevo cartucho del filtrode aceite con la llave para filtros y se-
guidamente apriételo con el par espe-
cificado con una llave dinamométrica. 9. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
NOTAInstale la junta nueva como se muestra.
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
12
1. Junta tórica
1. DinamométricaPar de apriete:
Cartucho del filtro de aceite: 17 Nm (1.7 m·kgf, 12 ft·lbf)
1
UB08S1S0.book Page 11 Friday, October 2, 2015 9:55 AM

Mantenimiento y ajustes periódicos6-12
6

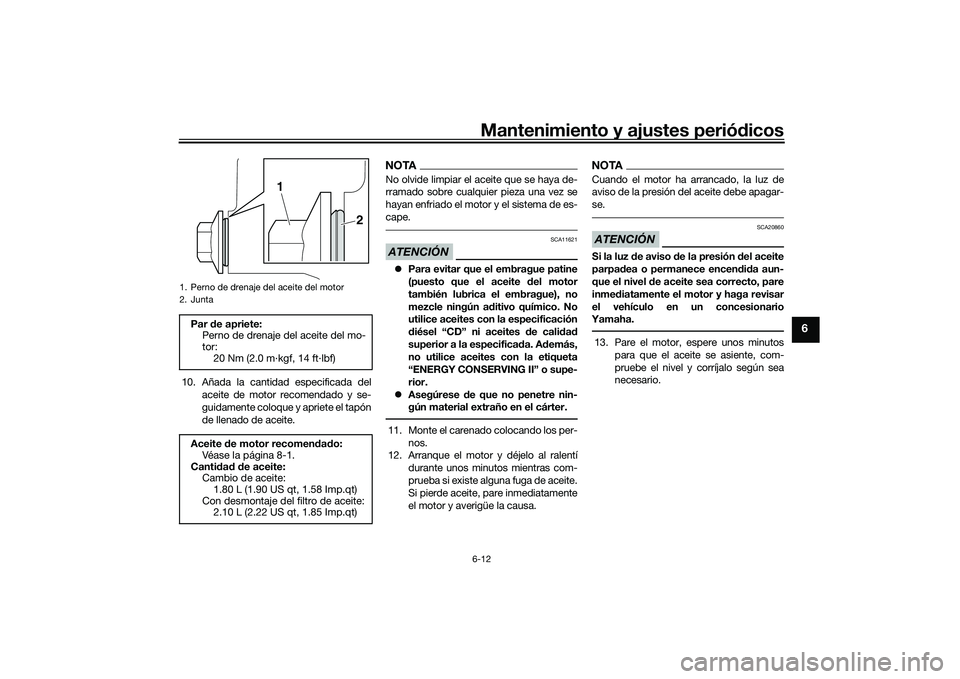

10. Añada la cantidad especificada del
aceite de motor recomendado y se-
guidamente coloque y apriete el tapón
de llenado de aceite.
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún a ditivo químico. No
utilice aceites con la especificación
d iésel “CD” ni aceites de cali dad
superior a la especifica da. A demás,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.11. Monte el carenado colocando los per-
nos.
12. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
NOTACuando el motor ha arrancado, la luz de
aviso de la presión del aceite debe apagar-
se.ATENCIÓN
SCA20860
Si la luz de aviso d e la presión del aceite
parpa dea o permanece encen did a aun-
que el nivel de aceite sea correcto, pare
inme diatamente el motor y haga revisar
el vehículo en un concesionario
Yamaha.13. Pare el motor, espere unos minutos para que el aceite se asiente, com-
pruebe el nivel y corríjalo según sea
necesario.
1. Perno de drenaje del aceite del motor
2. JuntaPar de apriete:
Perno de drenaje del aceite del mo-
tor: 20 Nm (2.0 m·kgf, 14 ft·lbf)
Aceite de motor recomen dad o:
Véase la página 8-1.
Canti dad d e aceite:
Cambio de aceite: 1.80 L (1.90 US qt, 1.58 Imp.qt)
Con desmontaje del filtro de aceite: 2.10 L (2.22 US qt, 1.85 Imp.qt)
2
1
UB08S1S0.book Page 12 Friday, October 2, 2015 9:55 AM

Mantenimiento y ajustes periódicos
6-13
6
SAU20071
Líqui do refrigeranteDebe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU38176
Para comprobar el nivel de líqui do refri-
gerante 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical.NOTAEl nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
 Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.2. Compruebe el nivel de líquido refrige-
rante en el depósito.NOTAEl líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentraen la marca de nivel mínimo o por de-
bajo de la misma, desmonte la cubier-
ta del depósito de líquido refrigerante
quitando los pernos, extraiga el tapón
y añada líquido refrigerante hasta la
marca de nivel máximo.
¡ADVERTENCIA! Quite solamente el
tapón del depósito de líquid o refri-
gerante. No quite nunca el tapón
d el rad iador cuan do el motor esté
caliente.
[SWA15162]
ATENCIÓN: Si no
d ispone de líqui do refrigerante, uti-
lice en su lugar agua destila da o
agua blan da del grifo. No utilice
agua dura o agua sala da, ya que re-
sultan perju diciales para el motor.
Si ha utiliza do agua en lugar d e lí-qui
do refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema d e refrigeración no
estará protegi do contra las hela das
y la corrosión. Si ha aña did o agua al
líqui do refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el conteni do de
anticongelante en el líqui do refrige-
rante; de lo contrario d isminuirá la
eficacia del líqui do refrigerante.
[SCA10473]
1. Marca de nivel máximo
2. Marca de nivel mínimo
3. Depósito de líquido refrigerante
1
2
3
1. Perno
2. Cubierta del depósito de líquido refrigerante
2
1
UB08S1S0.book Page 13 Friday, October 2, 2015 9:55 AM

Mantenimiento y ajustes periódicos6-14
6
4. Ponga el tapón y monte la cubierta del
depósito de líquido refrigerante colo-
cando los pernos.
SAU33032
Cambio del líqui do refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del ra dia dor
cuan do el motor esté caliente.
[SWA10382] SAUN1172
Cambio
del filtro de aire y limpie-
za del tubo de drenajeDebe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos. Además deben com-
probar frecuentemente el tubo de drenaje
de la caja del filtro de aire y limpiarlo según
sea necesario.
Para cambiar el filtro de aire
1. Desmonte el asiento del conductor. (Véase la página 3-17).
2. Extraiga los pernos del panel izquier-
do. 3. Desmonte el panel izquierdo extra-
yendo de la ranura el saliente inferior
del panel y, a continuación, el saliente
superior como se muestra.
4. Levante las cubiertas de goma y, a continuación, retire la cubierta de la
caja del filtro de aire extrayendo los
tornillos.

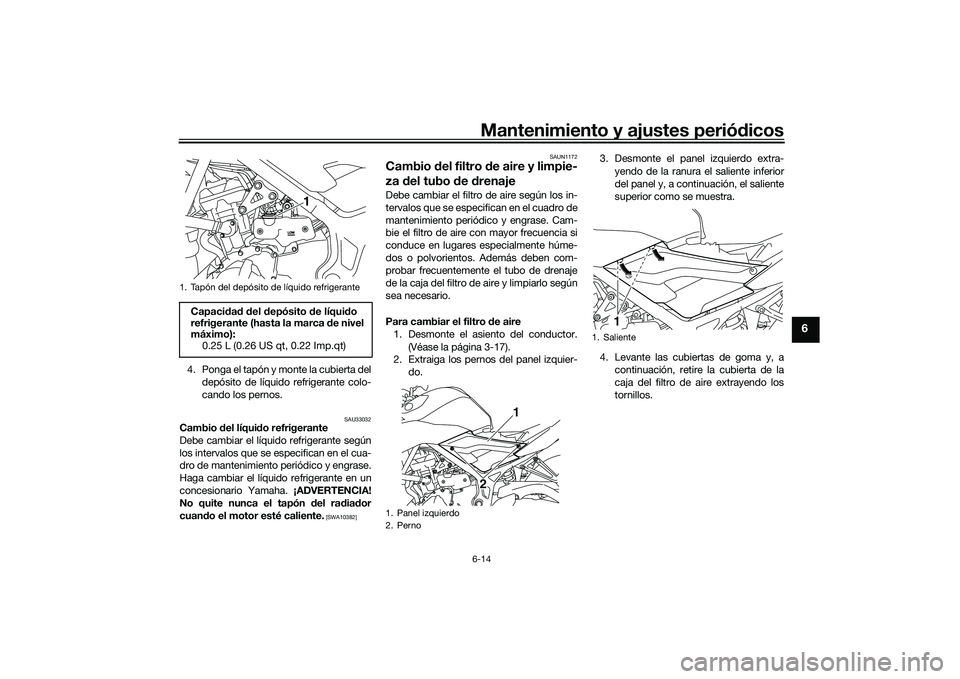

1. Tapón del depósito de líquido refrigeranteCapaci dad d el depósito d e líquido
refrigerante (hasta la marca de nivel
máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Panel izquierdo
2. Perno
1
2
1. Saliente
1
UB08S1S0.book Page 14 Friday, October 2, 2015 9:55 AM

Mantenimiento y ajustes periódicos
6-15
6
5. Extraiga el filtro de aire.
6. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asenta do en la caja del
filtro de aire. El motor no se debe utilizar nunca sin el filtro d
e aire
monta do; de lo contrario, el o los
pistones y/o cilin dros pue den des-
gastarse excesivamente.
[SCA10482]
7. Monte la cubierta de la caja del filtro de aire colocando los tornillos y, a
continuación, coloque las cubiertas
de goma en sus posiciones originales.
8. Sitúe el panel izquierdo en su posición original y coloque los pernos.
9. Monte el asiento del conductor.
Para limpiar el tubo de drenaje de la caja
d el filtro de aire
1. Compruebe si hay suciedad o agua
acumulada en el tubo de la parte de-
lantera de la caja del filtro de aire. 2. Si encuentra suciedad o agua des-
monte el tubo, límpielo y vuélvalo a
montar.

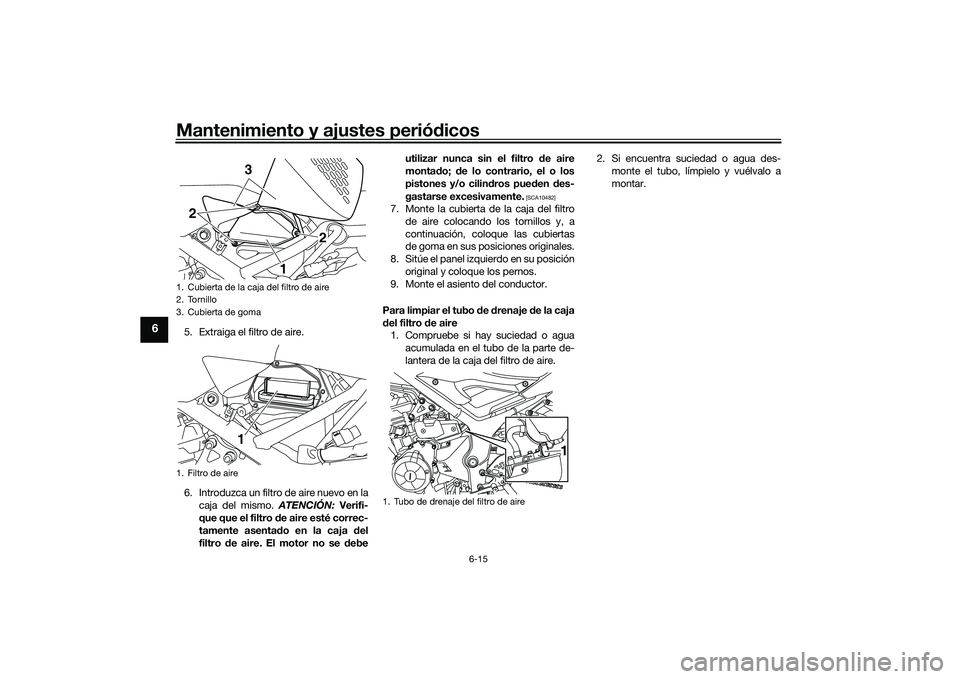

1. Cubierta de la caja del filtro de aire
2. Tornillo
3. Cubierta de goma
1. Filtro de aire
1 2
2 3
1
1. Tubo de drenaje del filtro de aire
1
UB08S1S0.book Page 15 Friday, October 2, 2015 9:55 AM
