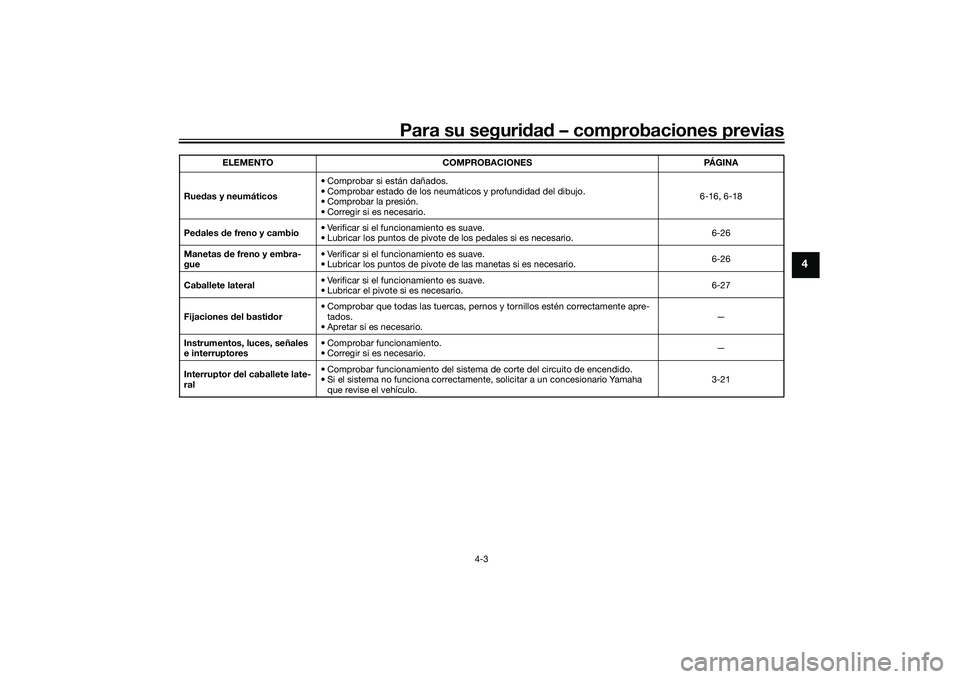

Para su seguridad – comprobaciones previas
4-3
4
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario. 6-16, 6-18
Pe dales de freno y cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es necesario.
6-26
Manetas de freno y embra-
gue • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote
de las manetas si es necesario. 6-26
Caballete lateral • Verificar si el funcionamiento es suave.
• Lubricar el pivote si es necesario. 6-27
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos y tornillos estén correctamente apre-
tados.
• Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo. 3-21
ELEMENTO COMPROBACIONES PÁGINA
UB08S1S0.book Page 3 Friday, October 2, 2015 9:55 AM

Utilización y puntos importantes para la conducción
5-1
5
SAU15952

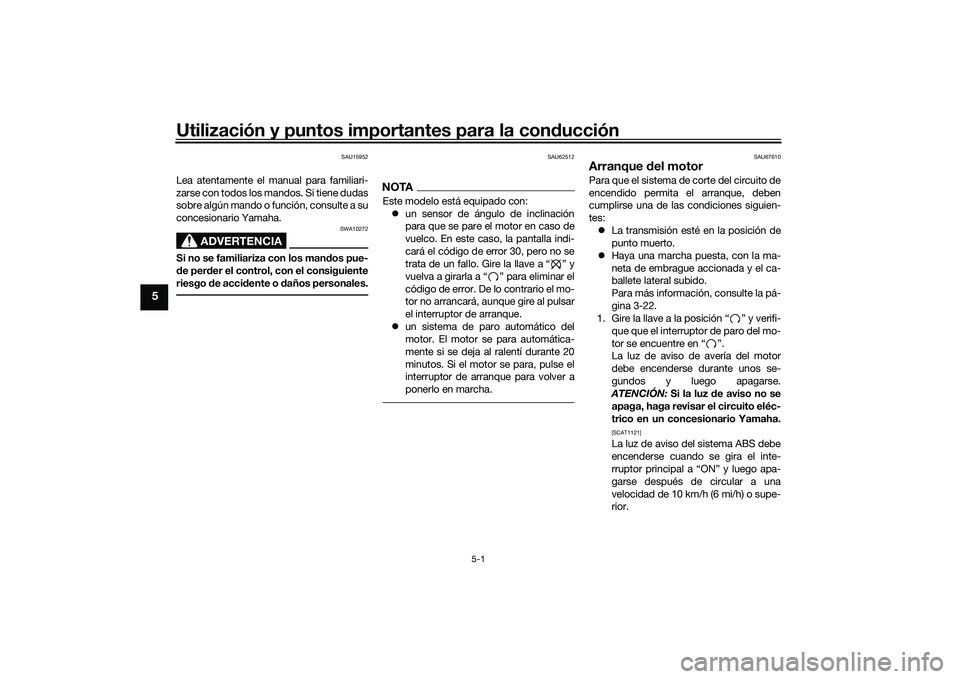

Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o d años personales.
SAU62512
NOTAEste modelo está equipado con:
 un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En este caso, la pantalla indi-
cará el código de error 30, pero no se
trata de un fallo. Gire la llave a “ ” y
vuelva a girarla a “ ” para eliminar el
código de error. De lo contrario el mo-
tor no arrancará, aunque gire al pulsar
el interruptor de arranque.
 un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver a
ponerlo en marcha.
SAU67610
Arranque del motorPara que el sistema de corte del circuito de
encendido permita el arranque, deben
cumplirse una de las condiciones siguien-
tes:
 La transmisión esté en la posición de
punto muerto.
 Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-22.
1. Gire la llave a la posición “ ” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en “ ”.
La luz de aviso de avería del motor
debe encenderse durante unos se-
gundos y luego apagarse.
ATENCIÓN: Si la luz de aviso no se
apaga, haga revisar el circuito eléc-
trico en un concesionario Yamaha.
[SCAT1121]La luz de aviso del sistema ABS debe
encenderse cuando se gira el inte-
rruptor principal a “ON” y luego apa-
garse después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior.
UB08S1S0.book Page 1 Friday, October 2, 2015 9:55 AM

Utilización y puntos importantes para la conducción
5-2
5
ATENCIÓN
SCA17682
Si la luz de aviso del sistema ABS no se
encien de y apaga como se ha explica do
anteriormente, consulte en la página 3-2
la comprobación d el circuito correspon-
d iente.2. Ponga punto muerto. La luz indicado-
ra de punto muerto se debe encender.
Si no se enciende, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
3. Arranque el motor pulsando el inte-
rruptor de arranque.
Si el motor no arranca, suelte el inte-
rruptor de arranque, espere unos se-
gundos e inténtelo de nuevo. Cada
intento de arranque debe ser lo más
breve posible a fin de preservar la ba-
tería. No accione el arranque durante
más de 10 segundos seguidos.ATENCIÓN
SCA11043
Para prolongar al máximo la vi da útil d el
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAU16673

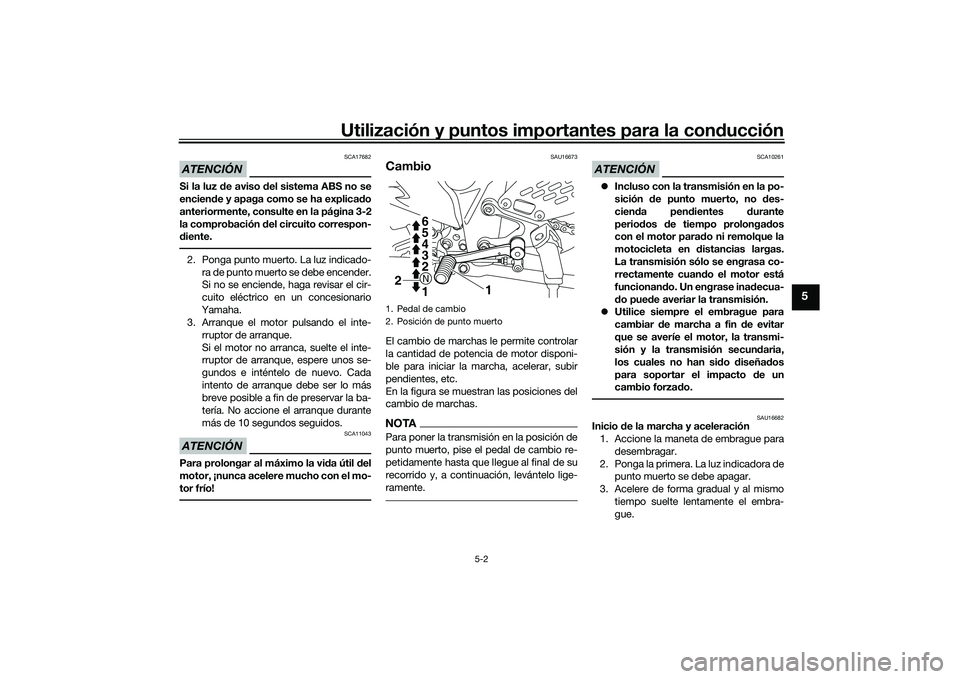

CambioEl cambio de marchas le permite controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.NOTAPara poner la transmisión en la posición de
punto muerto, pise el pedal de cambio re-
petidamente hasta que llegue al final de su
recorrido y, a continuación, levántelo lige-
ramente.
ATENCIÓN
SCA10261
 Incluso con la transmisión en la po-
sición de punto muerto, no des-
cien da pen dientes durante
perio dos de tiempo prolonga dos
con el motor para do ni remolque la
motocicleta en distancias largas.
La transmisión sólo se engrasa co-
rrectamente cuan do el motor está
funcionan do. Un engrase ina decua-
d o pue de averiar la transmisión.
 Utilice siempre el embrague para
cambiar de marcha a fin d e evitar
que se averíe el motor, la transmi-
sión y la transmisión secun daria,
los cuales no han si do diseña dos
para soportar el impacto de un
cambio forza do.
SAU16682
Inicio de la marcha y aceleración
1. Accione la maneta de embrague para
desembragar.
2. Ponga la primera. La luz indicadora de punto muerto se debe apagar.
3. Acelere de forma gradual y al mismo tiempo suelte lentamente el embra-
gue.
1. Pedal de cambio
2. Posición de punto muerto
1
1 2
2 3 4 5 6N
UB08S1S0.book Page 2 Friday, October 2, 2015 9:55 AM

Utilización y puntos importantes para la conducción
5-3
5

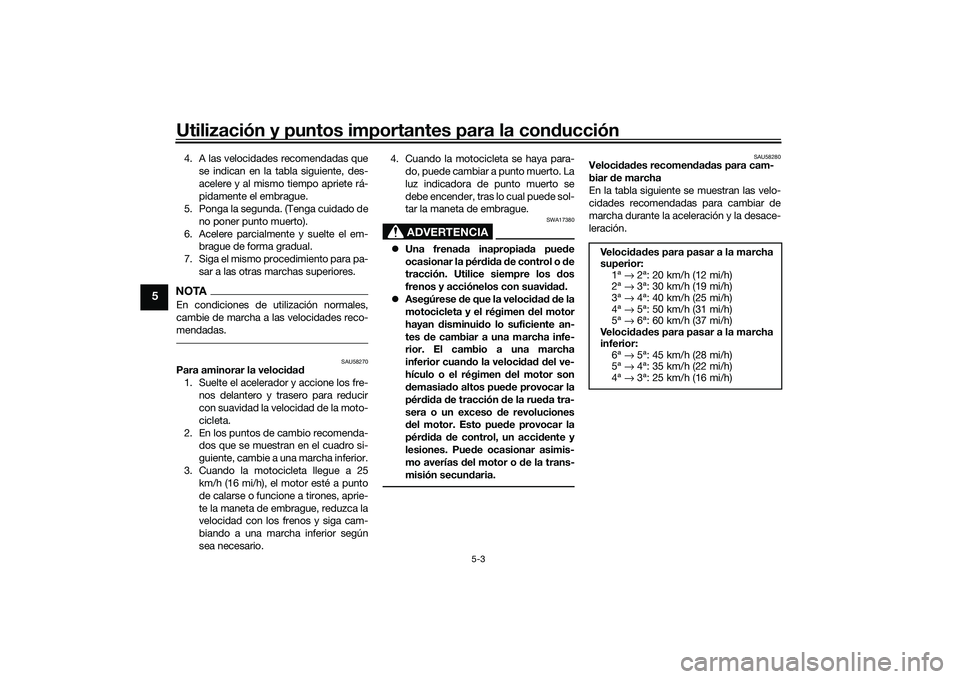

4. A las velocidades recomendadas que
se indican en la tabla siguiente, des-
acelere y al mismo tiempo apriete rá-
pidamente el embrague.
5. Ponga la segunda. (Tenga cuidado de
no poner punto muerto).
6. Acelere parcialmente y suelte el em- brague de forma gradual.
7. Siga el mismo procedimiento para pa- sar a las otras marchas superiores.NOTAEn condiciones de utilización normales,
cambie de marcha a las velocidades reco-
mendadas.
SAU58270
Para aminorar la veloci dad
1. Suelte el acelerador y accione los fre- nos delantero y trasero para reducir
con suavidad la velocidad de la moto-
cicleta.
2. En los puntos de cambio recomenda- dos que se muestran en el cuadro si-
guiente, cambie a una marcha inferior.
3. Cuando la motocicleta llegue a 25 km/h (16 mi/h), el motor esté a punto
de calarse o funcione a tirones, aprie-
te la maneta de embrague, reduzca la
velocidad con los frenos y siga cam-
biando a una marcha inferior según
sea necesario. 4. Cuando la motocicleta se haya para-
do, puede cambiar a punto muerto. La
luz indicadora de punto muerto se
debe encender, tras lo cual puede sol-
tar la maneta de embrague.
ADVERTENCIA
SWA17380
Una frena da inapropia da pue de
ocasionar la pér did a de control o de
tracción. Utilice siempre los dos
frenos y acciónelos con suavi dad .
 Asegúrese de que la veloci dad d e la
motocicleta y el régimen del motor
hayan disminui do lo suficiente an-
tes de cambiar a una marcha infe-
rior. El cambio a una marcha
inferior cuan do la veloci dad d el ve-
hículo o el régimen del motor son
d emasiad o altos pued e provocar la
pér did a de tracción de la rue da tra-
sera o un exceso d e revoluciones
d el motor. Esto pue de provocar la
pér did a de control, un acci dente y
lesiones. Pue de ocasionar asimis-
mo averías del motor o d e la trans-
misión secun dari
a.
SAU58280
Veloci dad es recomen dad as para cam-
biar de marcha
En la tabla siguiente se muestran las velo-
cidades recomendadas para cambiar de
marcha durante la aceleración y la desace-
leración.
Ve l o c i dad es para pasar a la marcha
superior:
1ª → 2ª: 20 km/h (12 mi/h)
2ª → 3ª: 30 km/h (19 mi/h)
3ª → 4ª: 40 km/h (25 mi/h)
4ª → 5ª: 50 km/h (31 mi/h)
5ª → 6ª: 60 km/h (37 mi/h)
Ve l o c i dad es para pasar a la marcha
inferior: 6ª → 5ª: 45 km/h (28 mi/h)
5ª → 4ª: 35 km/h (22 mi/h)
4ª → 3ª: 25 km/h (16 mi/h)
UB08S1S0.book Page 3 Friday, October 2, 2015 9:55 AM

Utilización y puntos importantes para la conducción
5-4
5
SAU16842

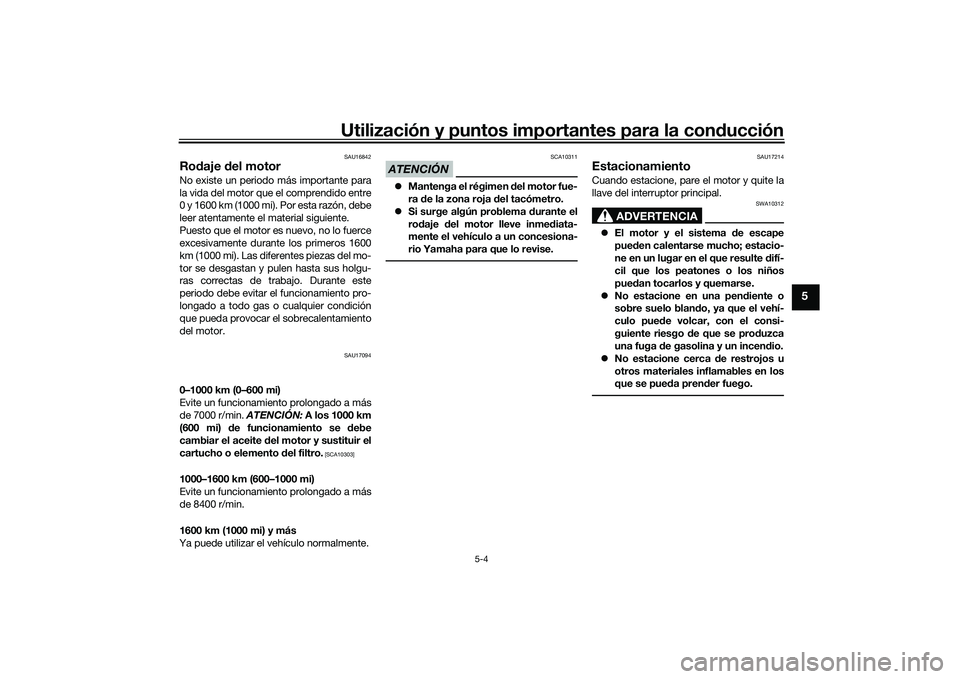

Ro daje d el motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holgu-
ras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU17094
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 7000 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento d el filtro.
[SCA10303]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 8400 r/min.
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311
Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.
 Si surge algún problema durante el
ro daje del motor lleve inme diata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
SAU17214
EstacionamientoCuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10312
 El motor y el sistema de escape
pue den calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
pue dan tocarlos y quemarse.
 No estacione en una pen diente o
sobre suelo blan do, ya que el vehí-
culo pue de volcar, con el consi-
guiente riesgo de que se pro duzca
una fuga de gasolina y un incen dio.
 No estacione cerca de restrojos u
otros materiales inflamables en los
que se pue da pren der fuego.
UB08S1S0.book Page 4 Friday, October 2, 2015 9:55 AM

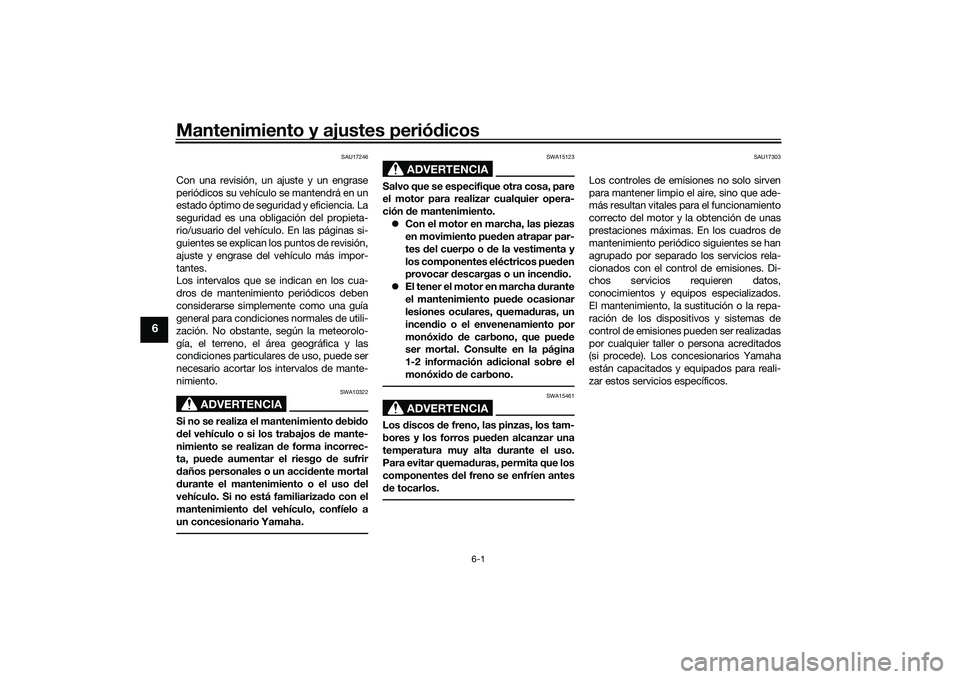

Mantenimiento y ajustes periódicos
6-1
6
SAU17246
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debi do
d el vehículo o si los trabajos de mante-
nimiento se realizan de forma incorrec-
ta, pue de aumentar el riesgo de sufrir
d años personales o un acci dente mortal
d urante el mantenimiento o el uso del
vehículo. Si no está familiariza do con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
 Con el motor en marcha, las piezas
en movimiento pue den atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pue den
provocar descargas o un incen dio.
 El tener el motor en marcha d urante
el mantenimiento pue de ocasionar
lesiones oculares, quema duras, un
incen dio o el envenenamiento por
monóxi do de carbono, que pue de
ser mortal. Consulte en la página
1-2 información a dicional sobre el
monóxi do d e carbono.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pue den alcanzar una
temperatura muy alta durante el uso.
Para evitar quema duras, permita que los
componentes del freno se enfríen antes
d e tocarlos.
SAU17303
Los controles de emis iones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
UB08S1S0.book Page 1 Friday, October 2, 2015 9:55 AM

Mantenimiento y ajustes periódicos6-2
6
SAUB1402

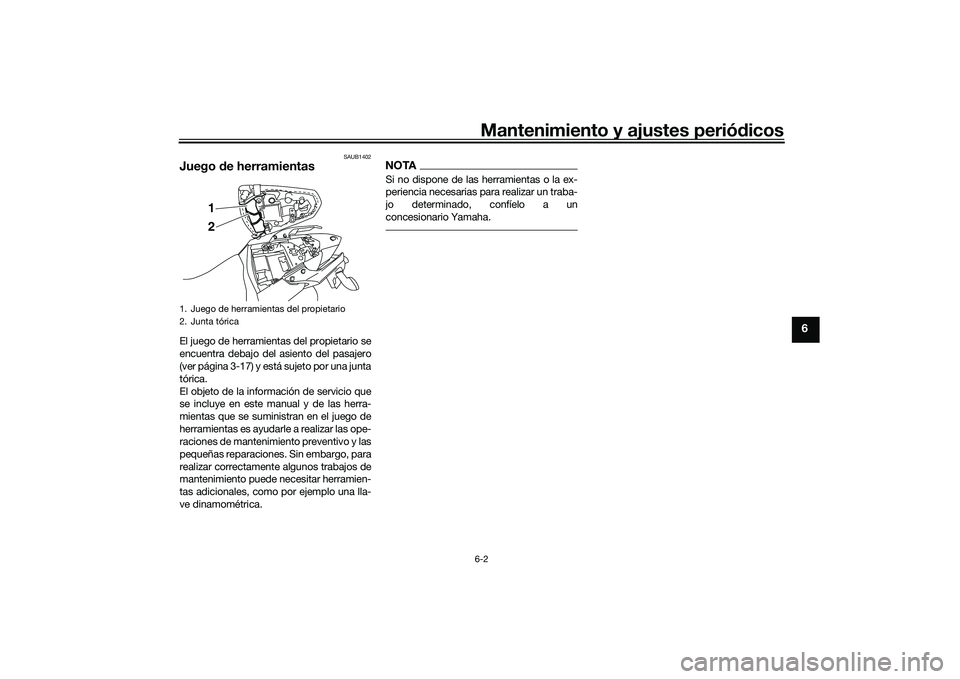

Juego de herramientasEl juego de herramientas del propietario se
encuentra debajo del asiento del pasajero
(ver página 3-17) y está sujeto por una junta
tórica.
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una lla-
ve dinamométrica.
NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un
concesionario Yamaha.
1. Juego de herramientas del propietario
2. Junta tórica
1
2
UB08S1S0.book Page 2 Friday, October 2, 2015 9:55 AM

Mantenimiento y ajustes periódicos
6-3
6
SAU46862
NOTA Las revisiones anuales d eben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas
(Reino Uni do).
 A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.

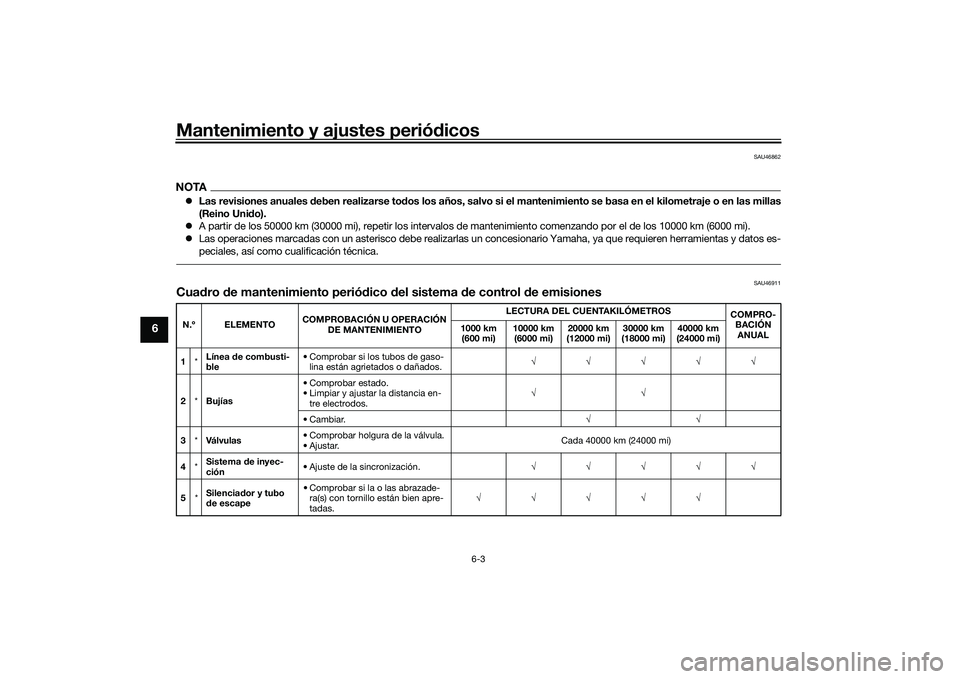

SAU46911
Cua dro de mantenimiento perió dico del sistema de control de emisionesN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Línea
de combusti-
ble • Comprobar si los tubos de gaso-
lina están agrietados o dañados. √√√√√
2 *Bujías •Comprobar estado.
• Limpiar y ajustar la distancia en-
tre electrodos. √√
•Cambiar. √√
3 *Vá l vu l a s • Comprobar holgura de la válvula.
• Ajustar.
Cada 40000 km (24000 mi)
4 *Sistema
de inyec-
ción • Ajuste de la sincronización.
√√√√√
5 *Silencia
dor y tubo
d e escape • Comprobar si la o las abrazade-
ra(s) con tornillo están bien apre-
tadas. √√√√√
UB08S1S0.book Page 3 Friday, October 2, 2015 9:55 AM

Mantenimiento y ajustes periódicos6-4
6

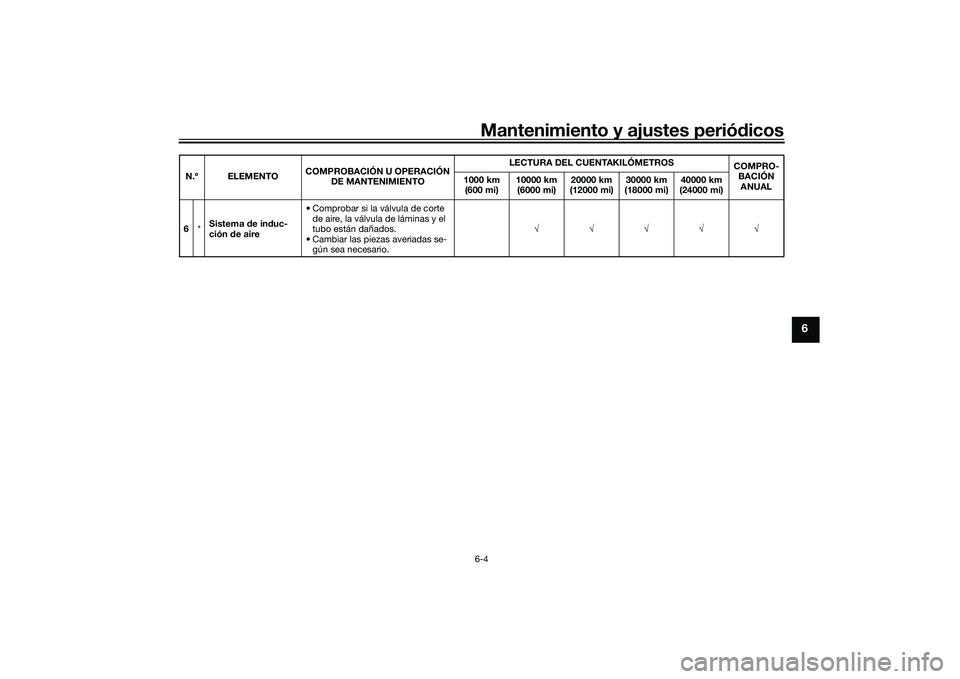

6 *Sistema
de in duc-
ción de aire • Comprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
• Cambiar las piezas averiadas se- gún sea necesario. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB08S1S0.book Page 4 Friday, October 2, 2015 9:55 AM

Mantenimiento y ajustes periódicos
6-5
6
SAU1770M

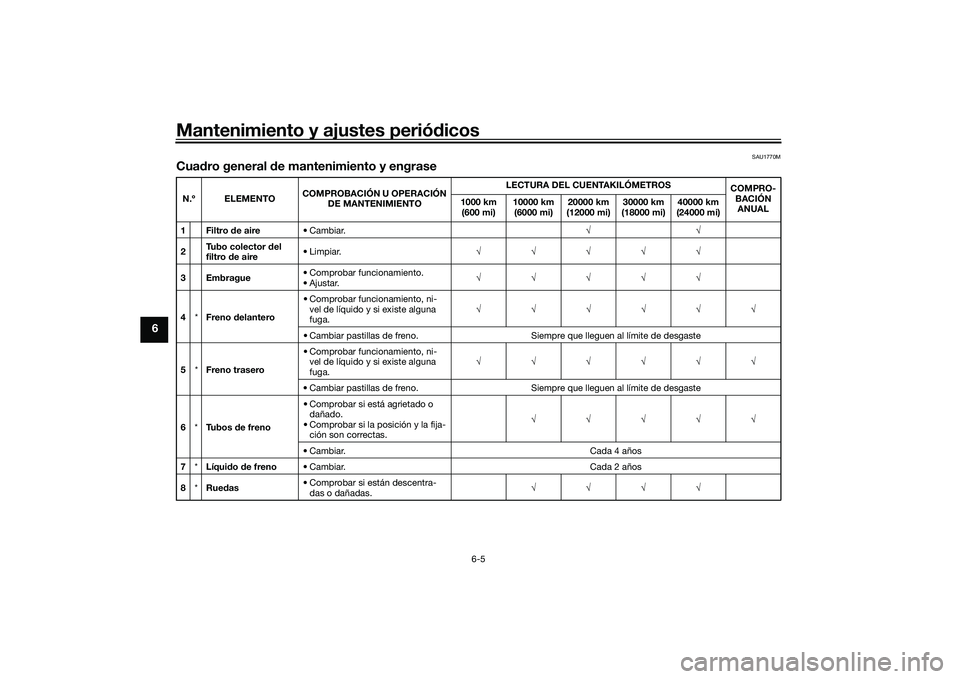

Cua dro general de mantenimiento y engraseN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1Filtro de aire •Cambiar. √√
2 Tubo colector
del
filtro de aire •Limpiar.
√√√√√
3Embrague • Comprobar funcionamiento.
• Ajustar.
√√√√√
4 *Freno delantero • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5 *Freno trasero • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
6 *Tu b o s de freno • Comprobar si está agrietado o
dañado.
• Comprobar si la posición y la fija- ción son correctas. √√√√√
• Cambiar. Cada 4 años
7 *Líqui do de freno • Cambiar. Cada 2 años
8 *Rue das • Comprobar si están descentra-
das o dañadas. √√√√
UB08S1S0.book Page 5 Friday, October 2, 2015 9:55 AM
