diagram YAMAHA MT-03 2018 Betriebsanleitungen (in German)

Inhaltsverzeichnis
Rücklicht/Bremslicht .................... 6-35
Blinkerlampe auswechseln ........... 6-35
Kennzeichenbeleuchtungs-Lampe wechseln ....................... 6-36
Motorrad aufbocken ..................... 6-37
Fehlersuche .................................. 6-37
Fehlersuchdiagramme .................. 6-38
Pfle ge un d La gerun g
d es Motorra ds .................................. 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-4
Technische Daten ............................ 8-1
Kun deninformation .......................... 9-1
Identifizierungsnummern ................ 9-1
Diagnose-Steckverbinder ............... 9-2
Fahrzeugdaten-Aufzeichnung ........ 9-3
In dex ................................................ 10-1
UB9AG0G0.book Page 2 Wednesday, July 5, 2017 1:33 PM

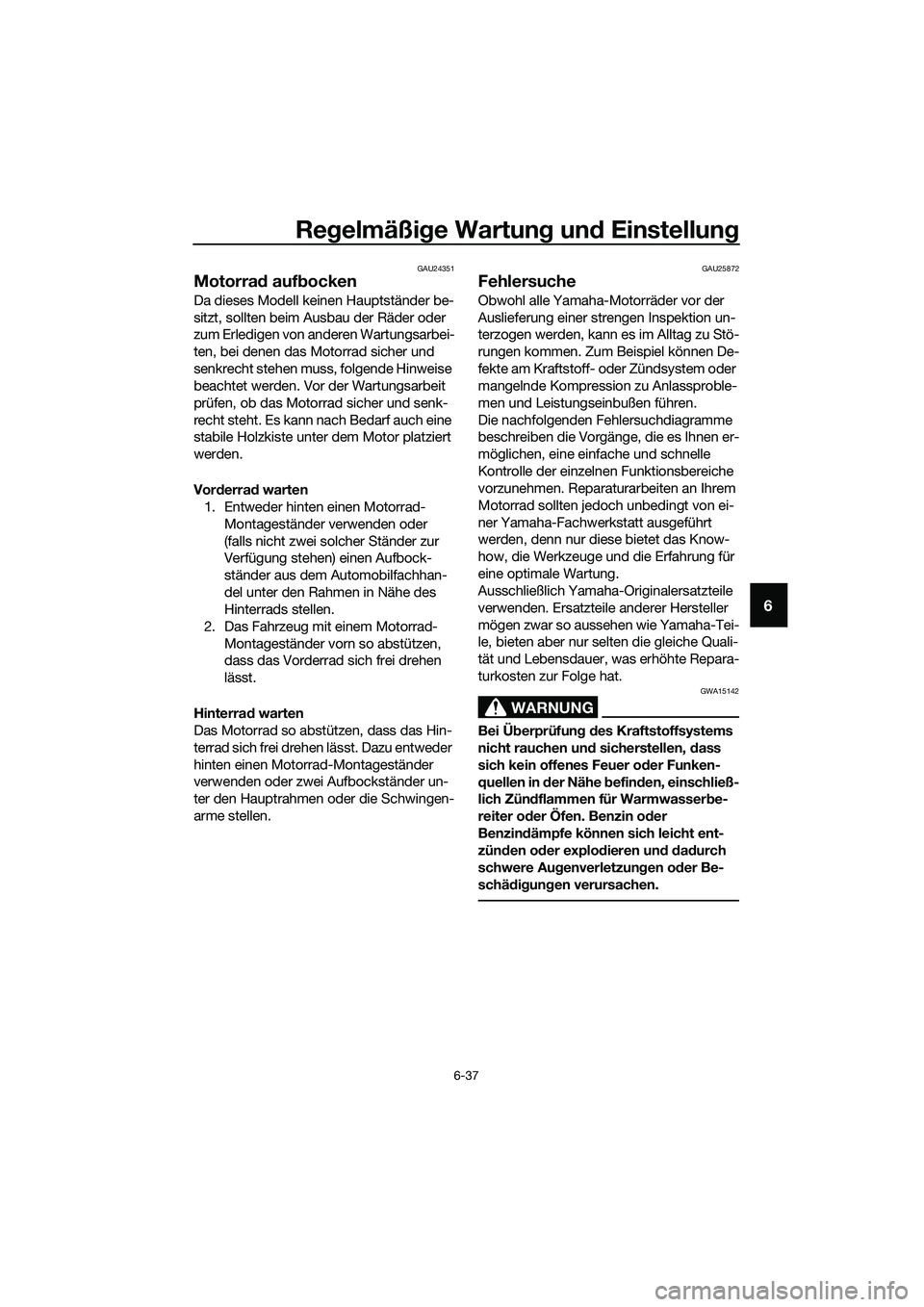

Regelmäßi ge Wartun g un d Einstellun g
6-37
6
GAU24351
Motorrad aufb ocken
Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer
verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
GAU25872
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen un d sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in d er Nähe befinden, einschließ-
lich Zün dflammen für Warmwasser be-
reiter o der Öfen. Benzin o der
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig ung en verursachen.
UB9AG0G0.book Page 37 Wednesday, July 5, 2017 1:33 PM

10-1
10

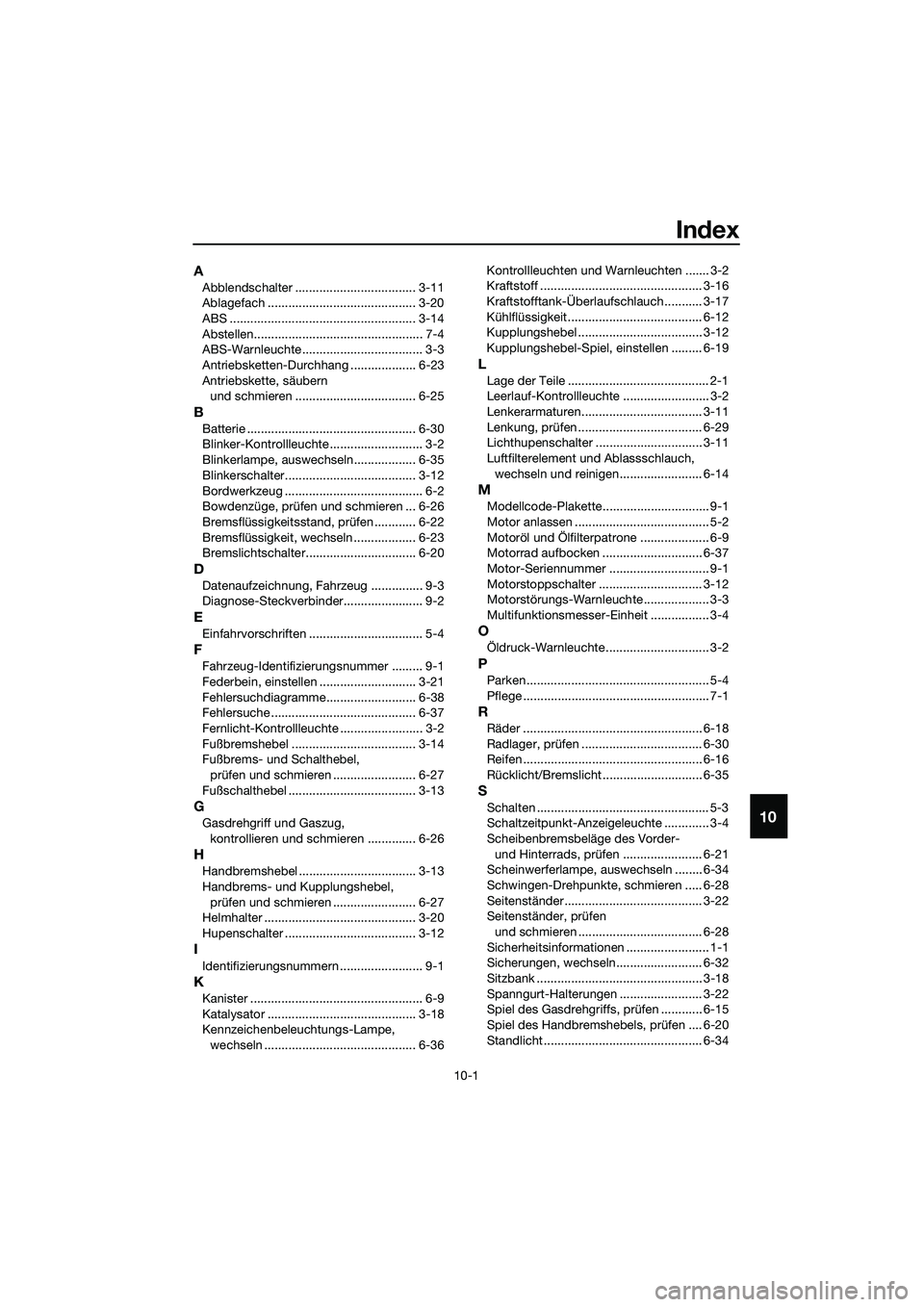

Index
A
Abblendschalter ................................... 3-11
Ablagefach ........................................... 3-20
ABS ...................................................... 3-14
Abstellen................................................. 7-4
ABS-Warnleuchte................................... 3-3
Antriebsketten-Durchhang ................... 6-23
Antriebskette, säubern
und schmieren ................................... 6-25
B
Batterie ................................................. 6-30
Blinker-Kontrollleuchte ........................... 3-2
Blinkerlampe, auswechseln.................. 6-35
Blinkerschalter...................................... 3-12
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-26
Bremsflüssigkeitsstand, prüfen ............ 6-22
Bremsflüssigkeit, wechseln .................. 6-23
Bremslichtschalter................................ 6-20
D
Datenaufzeichnung, Fahrzeug ............... 9-3
Diagnose-Steckverbinder....................... 9-2
E
Einfahrvorschriften ................................. 5-4
F
Fahrzeug-Identifizierungsnummer ......... 9-1
Federbein, einstellen ............................ 3-21
Fehlersuchdiagramme.......................... 6-38
Fehlersuche .......................................... 6-37
Fernlicht-Kontrollleuchte ........................ 3-2
Fußbremshebel .................................... 3-14
Fußbrems- und Schalthebel,
prüfen und schmieren ........................ 6-27
Fußschalthebel ..................................... 3-13
G
Gasdrehgriff und Gaszug, kontrollieren und schmieren .............. 6-26
H
Handbremshebel .................................. 3-13
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-27
Helmhalter ............................................ 3-20
Hupenschalter ...................................... 3-12
I
Identifizierungsnummern ........................ 9-1
K
Kanister .................................................. 6-9
Katalysator ........................................... 3-18
Kennzeichenbeleuchtungs-Lampe,
wechseln ............................................ 6-36 Kontrollleuchten und Warnleuchten ....... 3-2
Kraftstoff ............................................... 3-16
Kraftstofftank-Überlaufschlauch ........... 3-17
Kühlflüssigkeit....................................... 6-12
Kupplungshebel .................................... 3-12
Kupplungshebel-Spiel, einstellen ......... 6-19
L
Lage der Teile ......................................... 2-1
Leerlauf-Kontrollleuchte ......................... 3-2
Lenkerarmaturen................................... 3-11
Lenkung, prüfen .................................... 6-29
Lichthupenschalter ............................... 3-11
Luftfilterelement und Ablassschlauch,
wechseln und reinigen........................ 6-14
M
Modellcode-Plakette............................... 9-1
Motor anlassen ....................................... 5-2
Motoröl und Ölfilterpatrone .................... 6-9
Motorrad aufbocken ............................. 6-37
Motor-Seriennummer ............................. 9-1
Motorstoppschalter .............................. 3-12
Motorstörungs-Warnleuchte................... 3-3
Multifunktionsmesser-Einheit ................. 3-4
O
Öldruck-Warnleuchte .............................. 3-2
P
Parken..................................................... 5-4
Pflege ...................................................... 7-1
R
Räder .................................................... 6-18
Radlager, prüfen ................................... 6-30
Reifen .................................................... 6-16
Rücklicht/Bremslicht ............................. 6-35
S
Schalten .................................................. 5-3
Schaltzeitpunkt-Anzeigeleuchte ............. 3-4
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen ....................... 6-21
Scheinwerferlampe, auswechseln ........ 6-34
Schwingen-Drehpunkte, schmieren ..... 6-28
Seitenständer ........................................ 3-22
Seitenständer, prüfen und schmieren .................................... 6-28
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln ......................... 6-32
Sitzbank ................................................ 3-18
Spanngurt-Halterungen ........................ 3-22
Spiel des Gasdrehgriffs, prüfen ............ 6-15
Spiel des Handbremshebels, prüfen .... 6-20
Standlicht .............................................. 6-34
