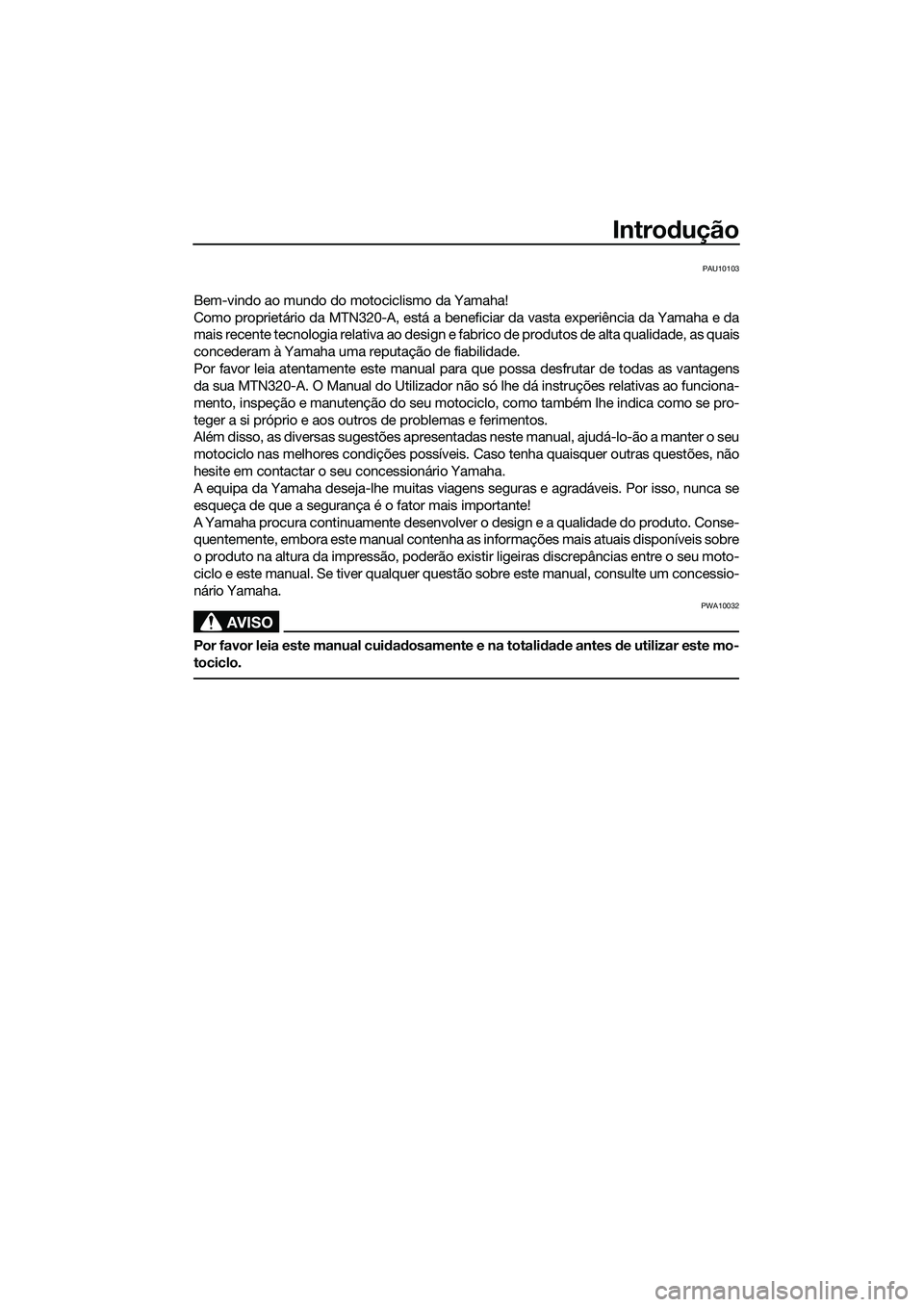

Introdução
PAU10103
Bem-vindo ao mundo do motociclismo da Yamaha!
Como proprietário da MTN320-A, está a beneficiar da vasta experiência da Yamaha e da
mais recente tecnologia relativa ao design e fabrico de produtos de alta qualidade, as quais
concederam à Yamaha uma reputação de fiabilidade.
Por favor leia atentamente este manual para que possa desfrutar de todas as vantagens
da sua MTN320-A. O Manual do Utilizador não só lhe dá instruções relativas ao funciona-
mento, inspeção e manutenção do seu motociclo, como também lhe indica como se pro-
teger a si próprio e aos outros de problemas e ferimentos.
Além disso, as diversas sugestões apresentadas neste manual, ajudá-lo-ão a manter o seu
motociclo nas melhores condições possíveis. Caso tenha quaisquer outras questões, não
hesite em contactar o seu concessionário Yamaha.
A equipa da Yamaha deseja-lhe muitas viagens seguras e agradáveis. Por isso, nunca se
esqueça de que a segurança é o fator mais importante!
A Yamaha procura continuamente desenvolver o design e a qualidade do produto. Conse-
quentemente, embora este manual contenha as informações mais atuais disponíveis sobre
o produto na altura da impressão, poderão existir ligeiras discrepâncias entre o seu moto-
ciclo e este manual. Se tiver qualquer questão sobre este manual, consulte um concessio-
nário Yamaha.
AVISO
PWA10032
Por favor leia este manual cui dad osamente e na totali dad e antes d e utilizar este mo-
tociclo.
UB9AP0P0.book Page 1 Wednesday, July 5, 2017 2:13 PM

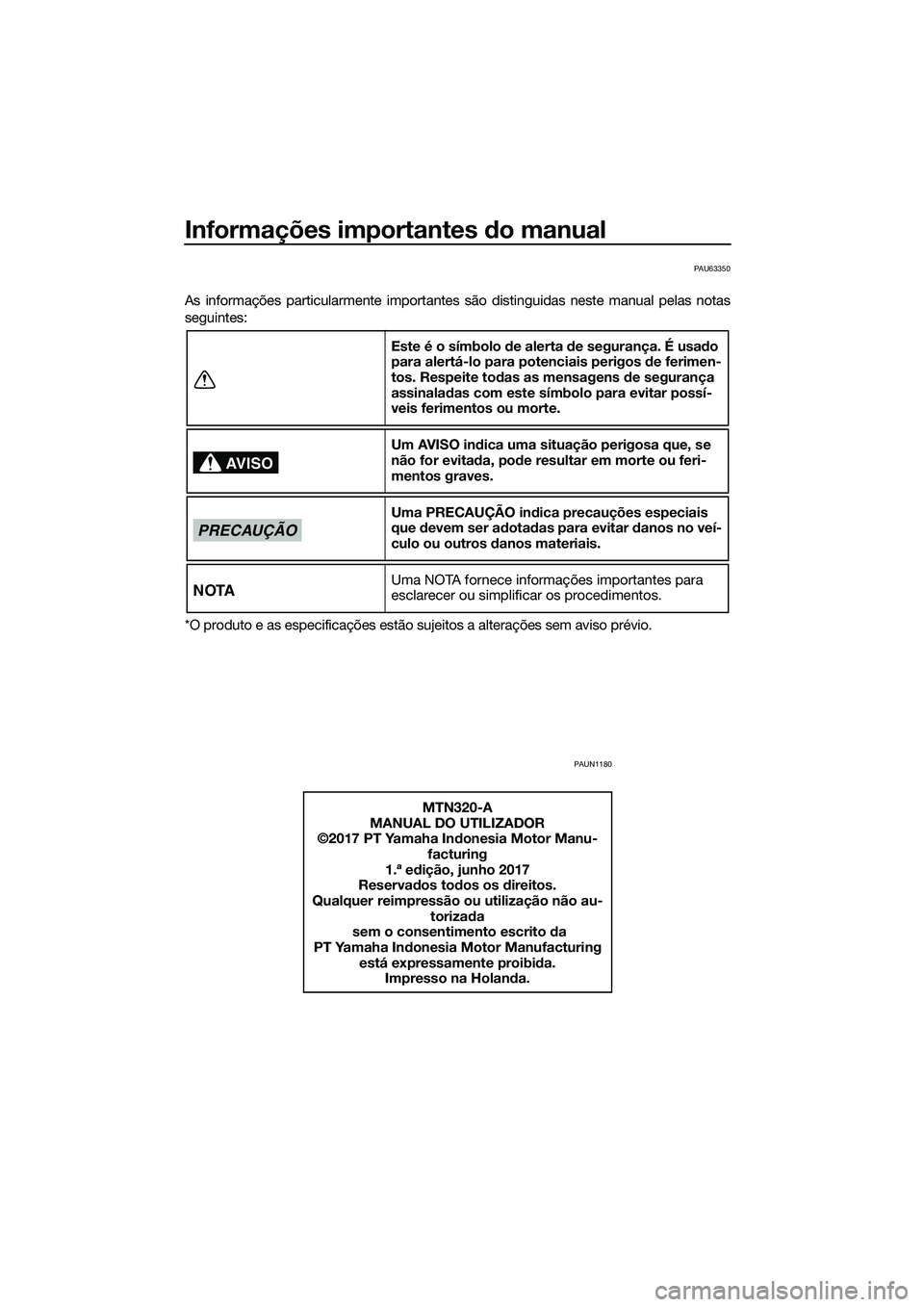

Informações importantes do manual
PAU63350
As informações particularmente importantes são distinguidas neste manual pelas notas
seguintes:
*O produto e as especificações estão sujeitos a alterações sem aviso prévio.
PAUN1180
Este é o símbolo de alerta de segurança. É usa do
para alertá-lo para potenciais perigos de ferimen-
tos. Respeite to das as mensagens de segurança
assinala das com este símbolo para evitar possí-
veis ferimentos ou morte.
Um AVISO in dica uma situação perigosa que, se
não for evita da, pod e resultar em morte ou feri-
mentos graves.
Uma PRECAUÇÃO in dica precauções especiais
que devem ser a dota das para evitar danos no veí-
culo ou outros danos materiais.
Uma NOTA fornece informações importantes para
esclarecer ou simplificar os procedimentos.
MTN320-A
MANUAL DO UTILIZADOR
©2017 PT Yamaha In donesia Motor Manu-
facturing
1.ª e dição, junho 2017
Reserva dos to dos os d ireitos.
Qualquer reimpressão ou utilização não au-
torizada
sem o consentimento escrito da
PT Yamaha In donesia Motor Manufacturing
está expressamente proibi da.
Impresso na Holan da.
AV I S O
PRECAUÇÃO
NOTA
UB9AP0P0.book Page 1 Wednesday, July 5, 2017 2:13 PM

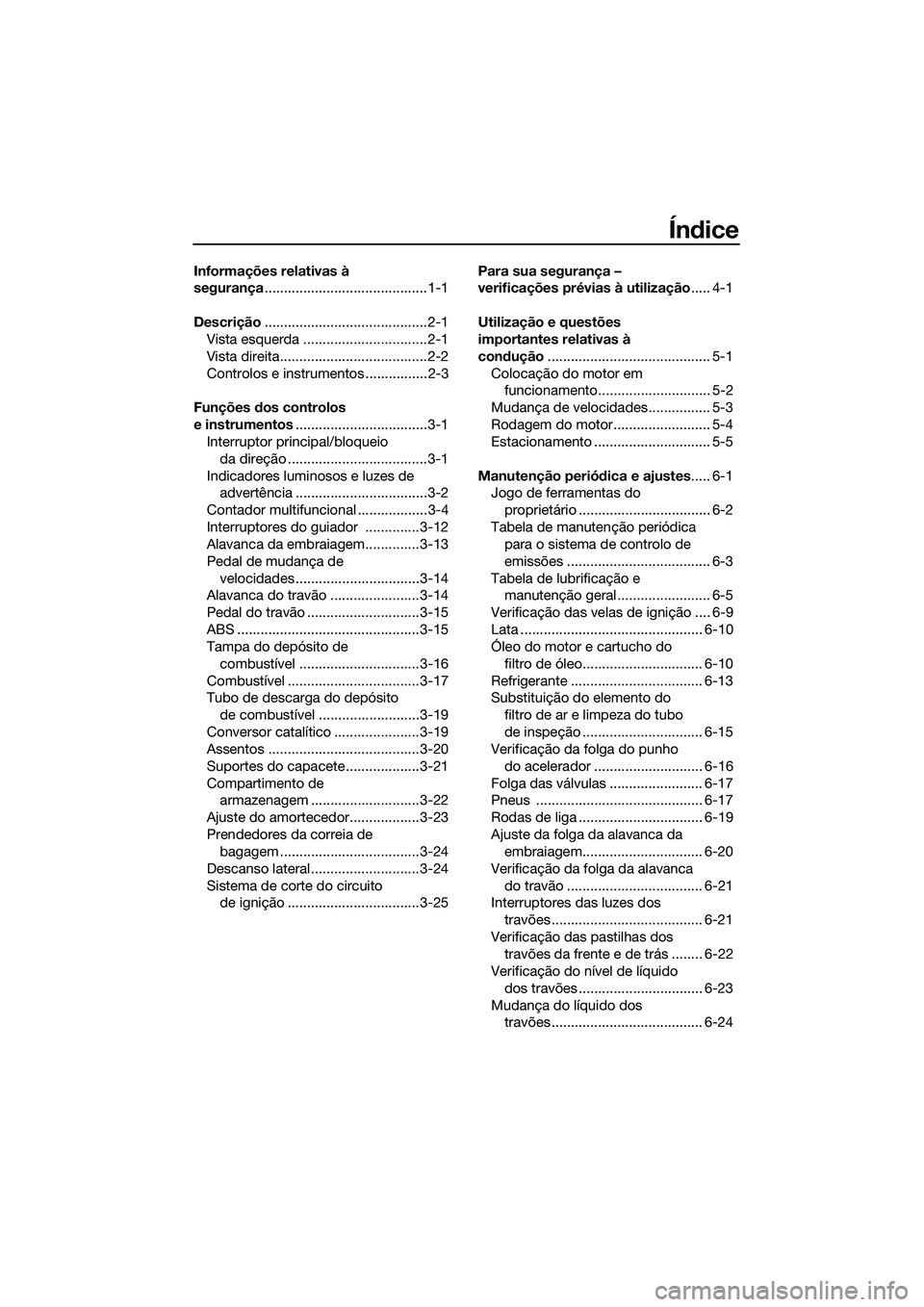

Índice
Informações relativas à
segurança ..........................................1-1
Descrição ..........................................2-1
Vista esquerda ................................2-1
Vista direita......................................2-2
Controlos e instrumentos ................2-3
Funções dos controlos
e instrumentos ..................................3-1
Interruptor principal/bloqueio
da direção ....................................3-1
Indicadores luminosos e luzes de advertência ..................................3-2
Contador multifuncional ..................3-4
Interruptores do guiador ..............3-12
Alavanca da embraiagem..............3-13
Pedal de mudança de velocidades ................................3-14
Alavanca do travão .......................3-14
Pedal do travão .............................3-15
ABS ...............................................3-15
Tampa do depósito de
combustível ...............................3-16
Combustível ..................................3-17
Tubo de descarga do depósito de combustível ..........................3-19
Conversor catalítico ......................3-19
Assentos .......................................3-20
Suportes do capacete...................3-21
Compartimento de armazenagem ............................3-22
Ajuste do amortecedor..................3-23
Prendedores da correia de bagagem ....................................3-24
Descanso lateral............................3-24
Sistema de corte do circuito de ignição ..................................3-25 Para sua segurança –
verificações prévias à utilização
..... 4-1
Utilização e questões
importantes relativas à
con dução .......................................... 5-1
Colocação do motor em funcionamento............................. 5-2
Mudança de velocidades................ 5-3
Rodagem do motor......................... 5-4
Estacionamento .............................. 5-5
Manutenção periód ica e ajustes..... 6-1
Jogo de ferramentas do
proprietário .................................. 6-2
Tabela de manutenção periódica para o sistema de controlo de
emissões ..................................... 6-3
Tabela de lubrificação e manutenção geral ........................ 6-5
Verificação das velas de ignição .... 6-9
Lata ............................................... 6-10
Óleo do motor e cartucho do filtro de óleo............................... 6-10
Refrigerante .................................. 6-13
Substituição do elemento do filtro de ar e limpeza do tubo
de inspeção ............................... 6-15
Verificação da folga do punho
do acelerador ............................ 6-16
Folga das válvulas ........................ 6-17
Pneus ........................................... 6-17
Rodas de liga ................................ 6-19
Ajuste da folga da alavanca da embraiagem............................... 6-20
Verificação da folga da alavanca do travão ................................... 6-21
Interruptores das luzes dos
travões ....................................... 6-21
Verificação das pastilhas dos travões da frente e de trás ........ 6-22
Verificação do nível de líquido dos travões ................................ 6-23
Mudança do líquido dos travões ....................................... 6-24
UB9AP0P0.book Page 1 Wednesday, July 5, 2017 2:13 PM

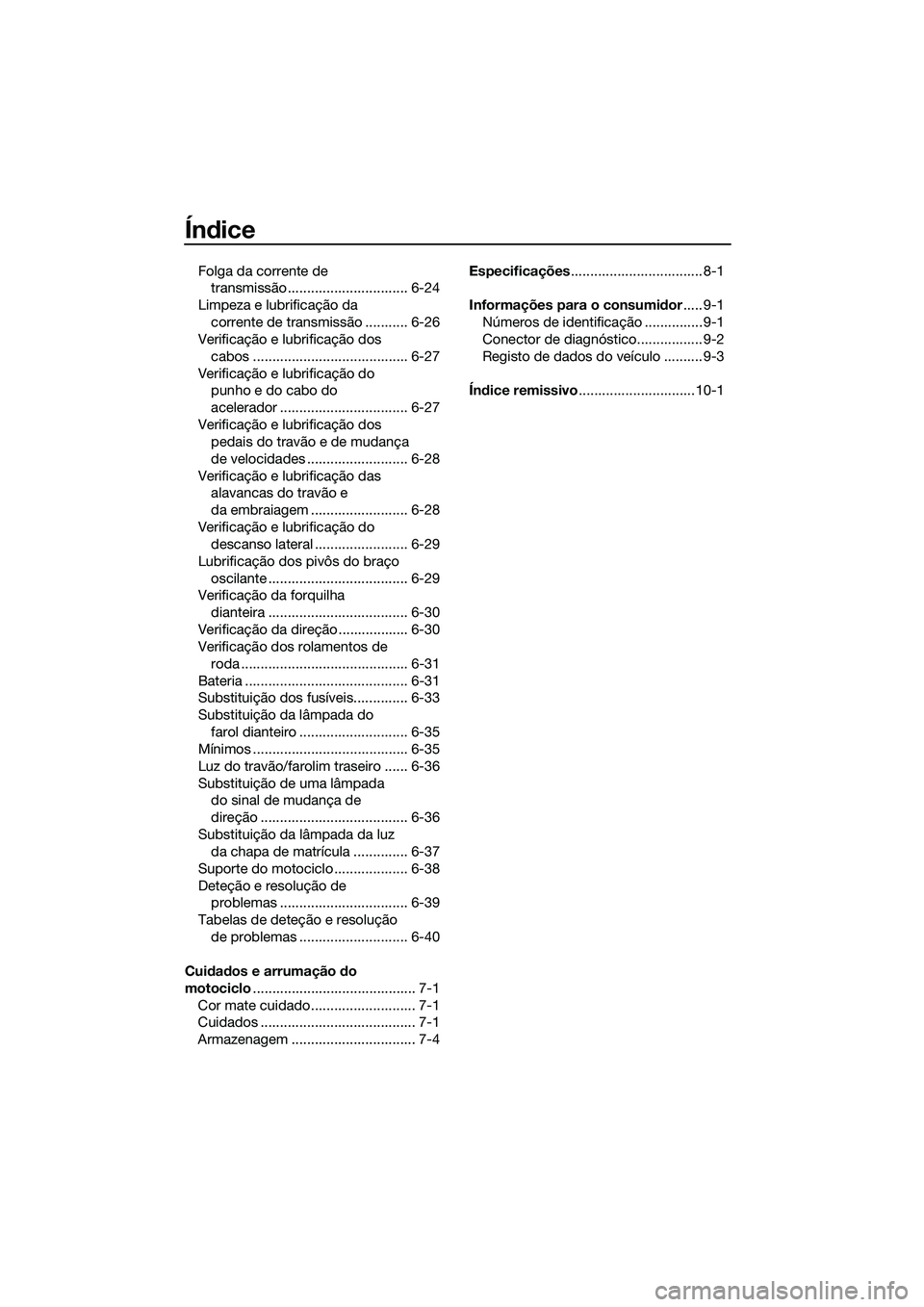

Índice
Folga da corrente de
transmissão............................... 6-24
Limpeza e lubrificação da corrente de transmissão ........... 6-26
Verificação e lubrificação dos
cabos ........................................ 6-27
Verificação e lubrificação do punho e do cabo do
acelerador ................................. 6-27
Verificação e lubrificação dos pedais do travão e de mudança
de velocidades .......................... 6-28
Verificação e lubrificação das alavancas do travão e
da embraiagem ......................... 6-28
Verificação e lubrificação do descanso lateral ........................ 6-29
Lubrificação dos pivôs do braço oscilante .................................... 6-29
Verificação da forquilha
dianteira .................................... 6-30
Verificação da direção .................. 6-30
Verificação dos rolamentos de roda ........................................... 6-31
Bateria .......................................... 6-31
Substituição dos fusíveis.............. 6-33
Substituição da lâmpada do farol dianteiro ............................ 6-35
Mínimos ........................................ 6-35
Luz do travão/farolim traseiro ...... 6-36
Substituição de uma lâmpada do sinal de mudança de
direção ...................................... 6-36
Substituição da lâmpada da luz da chapa de matrícula .............. 6-37
Suporte do motociclo ................... 6-38
Deteção e resolução de problemas ................................. 6-39
Tabelas de deteção e resolução de problemas ............................ 6-40
Cui dad os e arrumação do
motociclo .......................................... 7-1
Cor mate cuidado........................... 7-1
Cuidados ........................................ 7-1
Armazenagem ................................ 7-4 Especificações
.................................. 8-1
Informações para o consumi dor ..... 9-1
Números de identificação ............... 9-1
Conector de diagnóstico................. 9-2
Registo de dados do veículo .......... 9-3
Ín dice remissivo .............................. 10-1
UB9AP0P0.book Page 2 Wednesday, July 5, 2017 2:13 PM

1-1
1

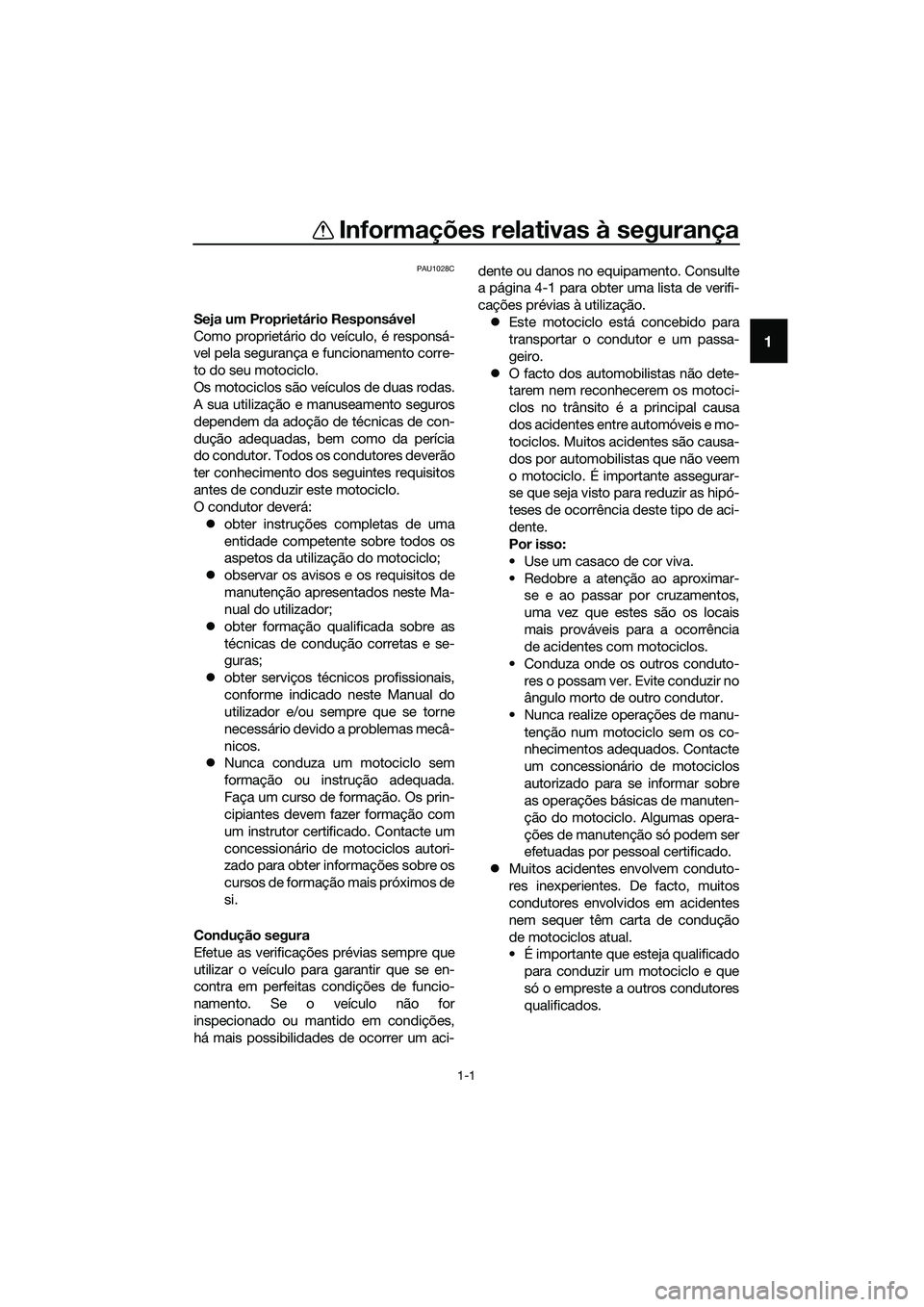

Informações relativas à segurança
PAU1028C
Seja um Proprietário Responsável
Como proprietário do veículo, é responsá-
vel pela segurança e funcionamento corre-
to do seu motociclo.
Os motociclos são veículos de duas rodas.
A sua utilização e manuseamento seguros
dependem da adoção de técnicas de con-
dução adequadas, bem como da perícia
do condutor. Todos os condutores deverão
ter conhecimento dos seguintes requisitos
antes de conduzir este motociclo.
O condutor deverá:z obter instruções completas de uma
entidade competente sobre todos os
aspetos da utilização do motociclo;
z observar os avisos e os requisitos de
manutenção apresentados neste Ma-
nual do utilizador;
z obter formação qualificada sobre as
técnicas de condução corretas e se-
guras;
z obter serviços técnicos profissionais,
conforme indicado neste Manual do
utilizador e/ou sempre que se torne
necessário devido a problemas mecâ-
nicos.
z Nunca conduza um motociclo sem
formação ou instrução adequada.
Faça um curso de formação. Os prin-
cipiantes devem fazer formação com
um instrutor certificado. Contacte um
concessionário de motociclos autori-
zado para obter informações sobre os
cursos de formação mais próximos de
si.
Con dução segura
Efetue as verificações prévias sempre que
utilizar o veículo para garantir que se en-
contra em perfeitas condições de funcio-
namento. Se o veículo não for
inspecionado ou mantido em condições,
há mais possibilidades de ocorrer um aci- dente ou danos no equipamento. Consulte
a página 4-1 para obter uma lista de verifi-
cações prévias à utilização.
z Este motociclo está concebido para
transportar o condutor e um passa-
geiro.
z O facto dos automobilistas não dete-
tarem nem reconhecerem os motoci-
clos no trânsito é a principal causa
dos acidentes entre automóveis e mo-
tociclos. Muitos acidentes são causa-
dos por automobilistas que não veem
o motociclo. É importante assegurar-
se que seja visto para reduzir as hipó-
teses de ocorrência deste tipo de aci-
dente.
Por isso:
• Use um casaco de cor viva.
• Redobre a atenção ao aproximar- se e ao passar por cruzamentos,
uma vez que estes são os locais
mais prováveis para a ocorrência
de acidentes com motociclos.
• Conduza onde os outros conduto- res o possam ver. Evite conduzir no
ângulo morto de outro condutor.
• Nunca realize operações de manu- tenção num motociclo sem os co-
nhecimentos adequados. Contacte
um concessionário de motociclos
autorizado para se informar sobre
as operações básicas de manuten-
ção do motociclo. Algumas opera-
ções de manutenção só podem ser
efetuadas por pessoal certificado.
z Muitos acidentes envolvem conduto-
res inexperientes. De facto, muitos
condutores envolvidos em acidentes
nem sequer têm carta de condução
de motociclos atual.
• É importante que esteja qualificado
para conduzir um motociclo e que
só o empreste a outros condutores
qualificados.
UB9AP0P0.book Page 1 Wednesday, July 5, 2017 2:13 PM

Informações relativas à segurança
1-2
1

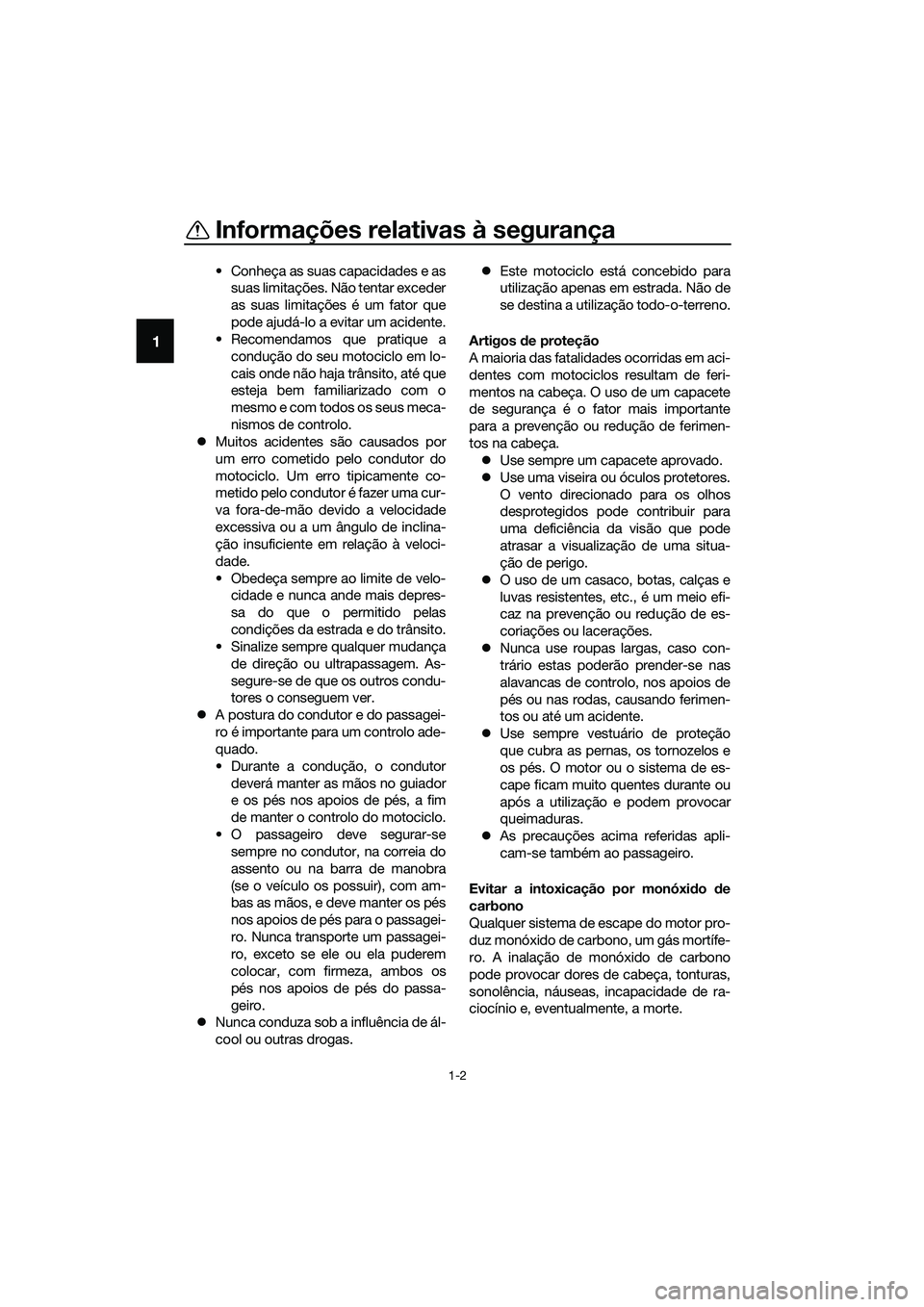

• Conheça as suas capacidades e assuas limitações. Não tentar exceder
as suas limitações é um fator que
pode ajudá-lo a evitar um acidente.
• Recomendamos que pratique a
condução do seu motociclo em lo-
cais onde não haja trânsito, até que
esteja bem familiarizado com o
mesmo e com todos os seus meca-
nismos de controlo.
z Muitos acidentes são causados por
um erro cometido pelo condutor do
motociclo. Um erro tipicamente co-
metido pelo condutor é fazer uma cur-
va fora-de-mão devido a velocidade
excessiva ou a um ângulo de inclina-
ção insuficiente em relação à veloci-
dade.
• Obedeça sempre ao limite de velo- cidade e nunca ande mais depres-
sa do que o permitido pelas
condições da estrada e do trânsito.
• Sinalize sempre qualquer mudança
de direção ou ultrapassagem. As-
segure-se de que os outros condu-
tores o conseguem ver.
z A postura do condutor e do passagei-
ro é importante para um controlo ade-
quado.
• Durante a condução, o condutor deverá manter as mãos no guiador
e os pés nos apoios de pés, a fim
de manter o controlo do motociclo.
• O passageiro deve segurar-se sempre no condutor, na correia do
assento ou na barra de manobra
(se o veículo os possuir), com am-
bas as mãos, e deve manter os pés
nos apoios de pés para o passagei-
ro. Nunca transporte um passagei-
ro, exceto se ele ou ela puderem
colocar, com firmeza, ambos os
pés nos apoios de pés do passa-
geiro.
z Nunca conduza sob a influência de ál-
cool ou outras drogas. z
Este motociclo está concebido para
utilização apenas em estrada. Não de
se destina a utilização todo-o-terreno.
Artigos de proteção
A maioria das fatalidades ocorridas em aci-
dentes com motociclos resultam de feri-
mentos na cabeça. O uso de um capacete
de segurança é o fator mais importante
para a prevenção ou redução de ferimen-
tos na cabeça. z Use sempre um capacete aprovado.
z Use uma viseira ou óculos protetores.
O vento direcionado para os olhos
desprotegidos pode contribuir para
uma deficiência da visão que pode
atrasar a visualização de uma situa-
ção de perigo.
z O uso de um casaco, botas, calças e
luvas resistentes, etc., é um meio efi-
caz na prevenção ou redução de es-
coriações ou lacerações.
z Nunca use roupas largas, caso con-
trário estas poderão prender-se nas
alavancas de controlo, nos apoios de
pés ou nas rodas, causando ferimen-
tos ou até um acidente.
z Use sempre vestuário de proteção
que cubra as pernas, os tornozelos e
os pés. O motor ou o sistema de es-
cape ficam muito quentes durante ou
após a utilização e podem provocar
queimaduras.
z As precauções acima referidas apli-
cam-se também ao passageiro.
Evitar a intoxicação por monóxi do de
carbono
Qualquer sistema de escape do motor pro-
duz monóxido de carbono, um gás mortífe-
ro. A inalação de monóxido de carbono
pode provocar dores de cabeça, tonturas,
sonolência, náuseas, incapacidade de ra-
ciocínio e, eventualmente, a morte.
UB9AP0P0.book Page 2 Wednesday, July 5, 2017 2:13 PM

Informações relativas à segurança
1-3
1

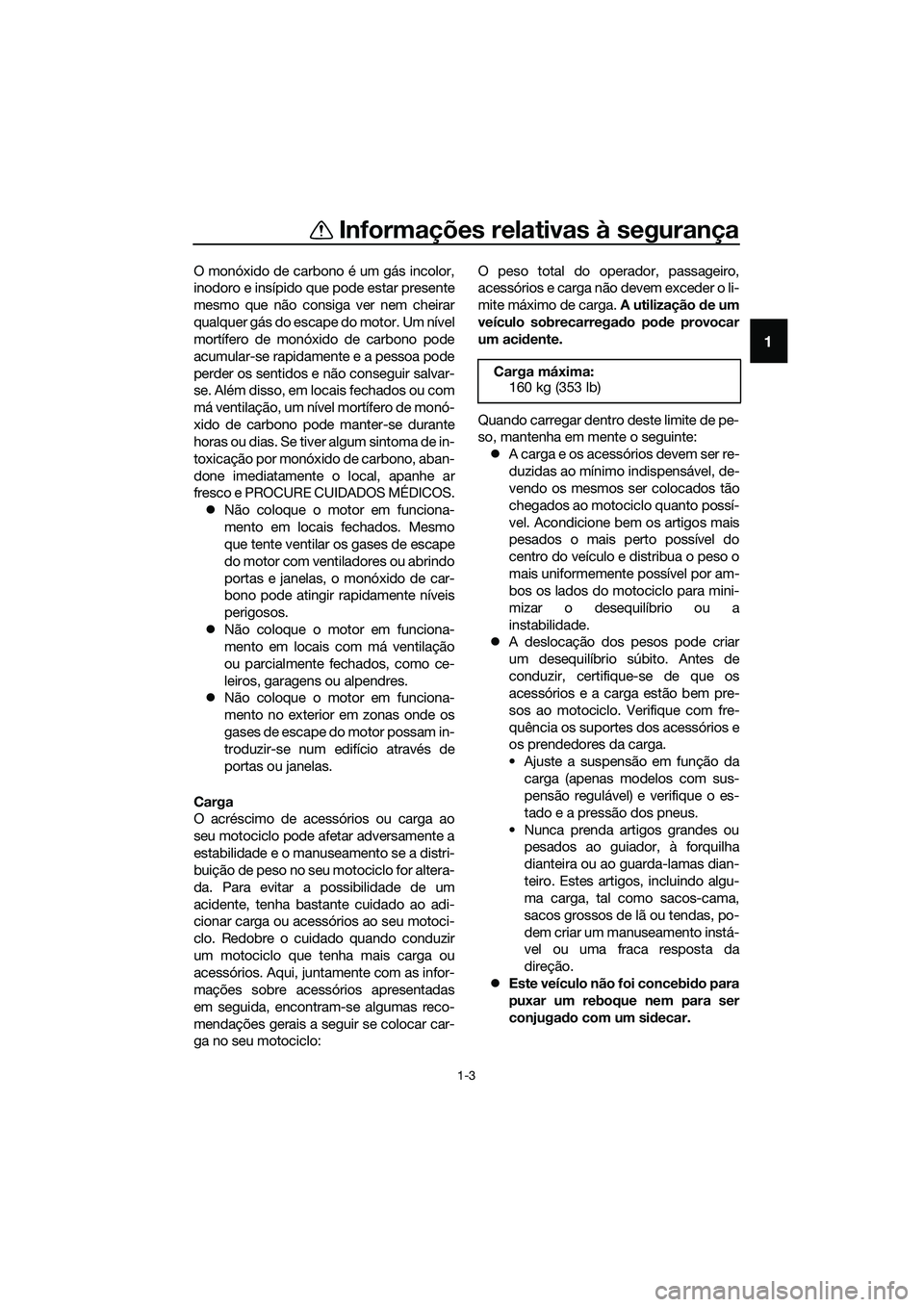

O monóxido de carbono é um gás incolor,
inodoro e insípido que pode estar presente
mesmo que não consiga ver nem cheirar
qualquer gás do escape do motor. Um nível
mortífero de monóxido de carbono pode
acumular-se rapidamente e a pessoa pode
perder os sentidos e não conseguir salvar-
se. Além disso, em locais fechados ou com
má ventilação, um nível mortífero de monó-
xido de carbono pode manter-se durante
horas ou dias. Se tiver algum sintoma de in-
toxicação por monóxido de carbono, aban-
done imediatamente o local, apanhe ar
fresco e PROCURE CUIDADOS MÉDICOS.z Não coloque o motor em funciona-
mento em locais fechados. Mesmo
que tente ventilar os gases de escape
do motor com ventiladores ou abrindo
portas e janelas, o monóxido de car-
bono pode atingir rapidamente níveis
perigosos.
z Não coloque o motor em funciona-
mento em locais com má ventilação
ou parcialmente fechados, como ce-
leiros, garagens ou alpendres.
z Não coloque o motor em funciona-
mento no exterior em zonas onde os
gases de escape do motor possam in-
troduzir-se num edifício através de
portas ou janelas.
Carga
O acréscimo de acessórios ou carga ao
seu motociclo pode afetar adversamente a
estabilidade e o manuseamento se a distri-
buição de peso no seu motociclo for altera-
da. Para evitar a possibilidade de um
acidente, tenha bastante cuidado ao adi-
cionar carga ou acessórios ao seu motoci-
clo. Redobre o cuidado quando conduzir
um motociclo que tenha mais carga ou
acessórios. Aqui, juntamente com as infor-
mações sobre acessórios apresentadas
em seguida, encontram-se algumas reco-
mendações gerais a seguir se colocar car-
ga no seu motociclo: O peso total do operador, passageiro,
acessórios e carga não devem exceder o li-
mite máximo de carga.
A utilização de um
veículo sobrecarrega do pod e provocar
um aci dente.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte: z A carga e os acessórios devem ser re-
duzidas ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados ao motociclo quanto possí-
vel. Acondicione bem os artigos mais
pesados o mais perto possível do
centro do veículo e distribua o peso o
mais uniformemente possível por am-
bos os lados do motociclo para mini-
mizar o desequilíbrio ou a
instabilidade.
z A deslocação dos pesos pode criar
um desequilíbrio súbito. Antes de
conduzir, certifique-se de que os
acessórios e a carga estão bem pre-
sos ao motociclo. Verifique com fre-
quência os suportes dos acessórios e
os prendedores da carga.
• Ajuste a suspensão em função da carga (apenas modelos com sus-
pensão regulável) e verifique o es-
tado e a pressão dos pneus.
• Nunca prenda artigos grandes ou pesados ao guiador, à forquilha
dianteira ou ao guarda-lamas dian-
teiro. Estes artigos, incluindo algu-
ma carga, tal como sacos-cama,
sacos grossos de lã ou tendas, po-
dem criar um manuseamento instá-
vel ou uma fraca resposta da
direção.
z Este veículo não foi concebi do para
puxar um reboque nem para ser
conjuga do com um si decar.
Carga máxima:
160 kg (353 lb)
UB9AP0P0.book Page 3 Wednesday, July 5, 2017 2:13 PM

Informações relativas à segurança
1-4
1

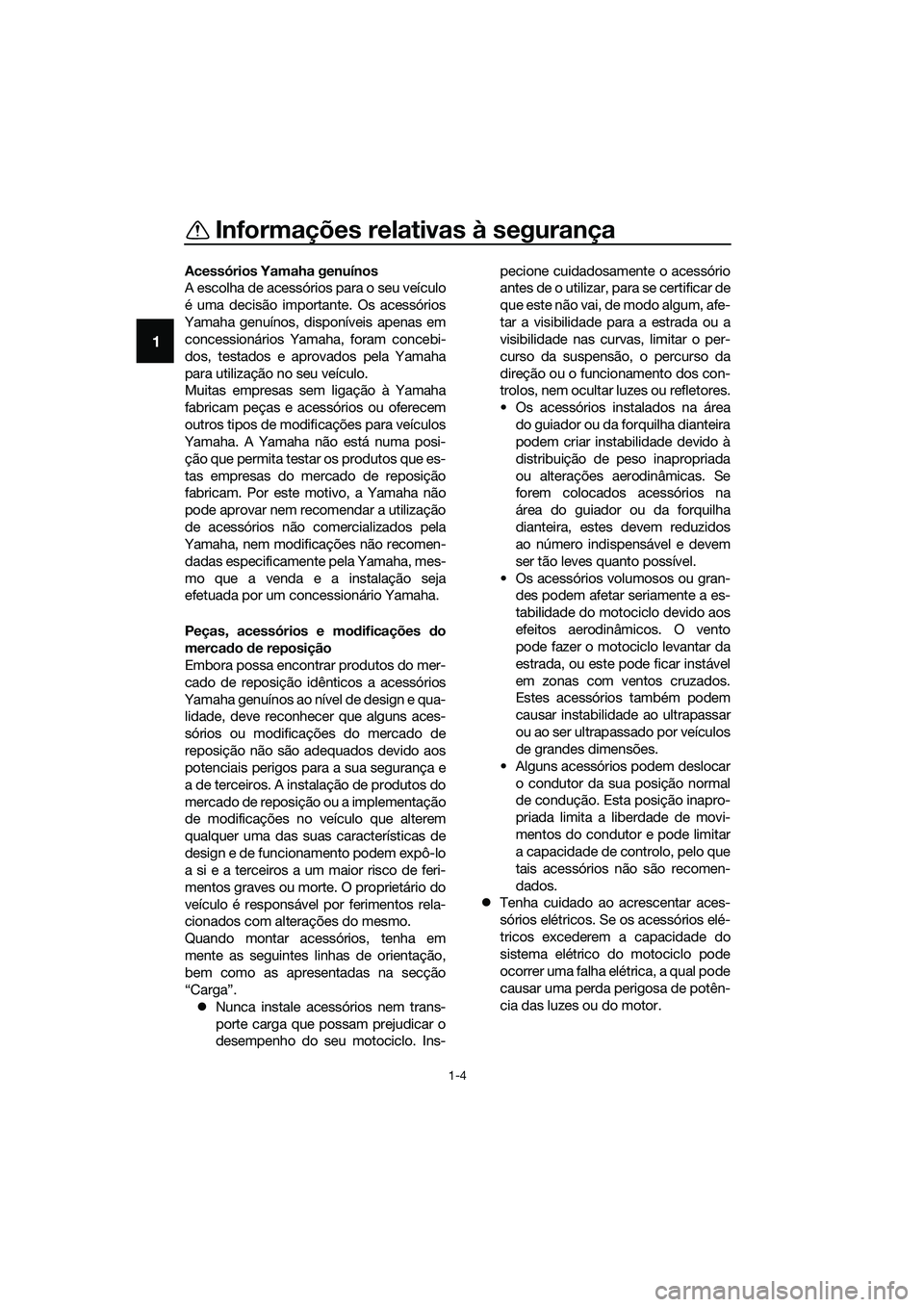

Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efetuada por um concessionário Yamaha.
Peças, acessórios e mo dificações do
merca do d e reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua- lidade, deve reconhecer que alguns aces-
sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.
z Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins- pecione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum, afe-
tar a visibilidade para a estrada ou a
visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direção ou o funcionamento dos con-
trolos, nem ocultar luzes ou refletores.
• Os acessórios instalados na área do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran- des podem afetar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
z Tenha cuidado ao acrescentar aces-
sórios elétricos. Se os acessórios elé-
tricos excederem a capacidade do
sistema elétrico do motociclo pode
ocorrer uma falha elétrica, a qual pode
causar uma perda perigosa de potên-
cia das luzes ou do motor.
UB9AP0P0.book Page 4 Wednesday, July 5, 2017 2:13 PM
