ESP YAMAHA MT-03 2018 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
3-17
3OPMERKING
z Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
z Controleer bij het tanken of het vulpi-
stool dezelfde markering draagt.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk.
Door loodvrije benzine te gebruiken gaan
bougies langer mee en blijven de onder-
houdskosten beperkt.
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
DAU58301
Tankoverloopslan g
Voordat u de machine gaat gebruiken:
z Controleer de aansluiting en ligging
van de overloopslang van de brand-
stoftank.
z Controleer de overloopslang van de
brandstoftank op scheuren of bescha-
diging en vervang deze indien nodig.
z Controleer of de overloopslang van de
brandstoftank niet verstopt is en reinig
deze indien nodig.
E10
1. Overloopslang brandstoftank
1
UB9AD0D0.book Page 17 Wednesday, July 5, 2017 1:19 PM

Voor uw veilighei d – controles voor het rij den
4-1
4
DAU63440
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werken-
de staat is. Volg altijd de schema’s en procedures voor inspectie en onderhoud in de ge-
bruikershandleiding.
WAARSCHUWING
DWA11152
Onvol doen de inspectie of on derhou d van de machine ver groot het risico op on geval
of scha de. Rij d niet met de machine als u een pro bleem he bt g evon den. Als een pro-
b leem niet kan wor den op gelost via d e procedures in d eze handleid ing, laat de ma-
chine dan nazien d oor een Yamaha dealer.
Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLESPAGINA
Bran dstof • Controleer het brandstofniv
eau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankbeluchtingsslang en overloopslang op obstakels, scheuren of beschadiging en controleer
de slangaansluitingen. 3-16,
3-17
Motorolie • Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het
voorgeschreven niveau.
• Controleer de machine op olielekkage. 6-9
Koelvloeistof • Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan
het voorgeschreven niveau.
• Controleer het koelsysteem op lekkage. 6-12
Voorrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-21,
6-22
Achterrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-21,
6-22
UB9AD0D0.book Page 1 Wednesday, July 5, 2017 1:19 PM

Voor uw veilighei d – controles voor het rij den
4-2
4
Koppelin g • Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij. 6-19
Gas greep • Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag
van de gasgreep af te stellen en de kabel en het kabel-
huis te smeren. 6-15,
6-26
Be dienin gska bels • Controleer of de werking soepel is.
• Smeer indien nodig.
6-26
Aan drijfkettin g • Controleer of de ketting correct is aangespannen.
• Stel indien nodig bij.
• Controleer de conditie van de ketting.
• Smeer indien nodig. 6-23,
6-25
Wielen en ban den • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig. 6-16,
6-18
Rem- en schakelpe da-
len • Controleer of de werking soepel is.
• Smeer indien nodig de pedaalscharnierpunten.
6-27
Rem- en koppelin gs-
hend els • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.
6-27
Zijstan daar d • Controleer of de werking soepel is.
• Smeer indien nodig het scharnierpunt. 6-28
Frame bevesti gin gen • Controleer of alle moeren, bouten en schroeven stevig
zijn vastgezet.
• Zet indien nodig vast. —
Instrumenten, verlich-
tin g, si gnalerin gssy-
steem en schakelaars • Controleer de werking.
• Corrigeer indien nodig.
—
Zijstan daar dschake-
laar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een
Yamaha dealer de machine te controleren. 3-23
ITEM CONTROLES PAGINA
UB9AD0D0.book Page 2 Wednesday, July 5, 2017 1:19 PM

Periodiek on derhou d en afstelling
6-2
6
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwalite it, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
DAUB1402
Boor dgeree dschapsset
De boordgereedschapsset bevindt zich
aan de onderzijde van het duozadel (zie pa-
gina 3-18) en wordt op zijn plaats gehou-
den door een O-ring.
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.
OPMERKING
Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.
1. Boordgereedschapsset
2. O-ring
1
2
UB9AD0D0.book Page 2 Wednesday, July 5, 2017 1:19 PM

Periodiek on derhou d en afstellin g
6-11
6
9. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
OPMERKING
Plaats de nieuwe pakking zoals getoond.
10. Vul bij met de voorgeschreven hoe- veelheid van de aanbevolen motor-
olie, breng dan de olievuldop aan en
zet deze vast.
OPMERKING
Veeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11621
zOm het slippen van de koppelin g te
voorkomen ( de motorolie smeert
immers ook de koppelin g) mo gen
g een chemische a dditieven worden
toe gevoe gd. Ge bruik geen oliën
met een “CD” d ieselspecificatie of
oliën met een ho gere kwaliteit dan
g especificeer d. Ge bruik ook geen
oliën met een “ENERGY CONSER-
VING II” of ho gere aan dui din g.
z Zor g d at er g een verontreini gin gen
in het carter terecht komen.
11. Monteer het stroomlijnpaneel door de bouten aan te brengen.
12. Start de motor, laat deze een paar mi- nuten stationair draaien en controleer
daarbij op olielekkage . Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKING
Nadat de motor is gestart moet het waar-
schuwingslampje oliedruk uitgaan.
1. Momentsleutel
Aanhaalmoment: Oliefilterpatroon:17 N·m (1.7 kgf·m, 13 lb·ft)
1. Olieaftapplug
2. Pakking
Aanhaalmoment:
Olieaftapplug:20 N·m (2.0 kgf·m, 15 lb·ft)
1
2
1
Aan bevolen motorolie:
Zie pagina 8-1.
Oliehoeveelhei d:
Olieverversing: 1.80 L (1.90 US qt, 1.58 Imp.qt)
Met verwijderen van oliefilterele-
ment: 2.10 L (2.22 US qt, 1.85 Imp.qt)
UB9AD0D0.book Page 11 Wednesday, July 5, 2017 1:19 PM

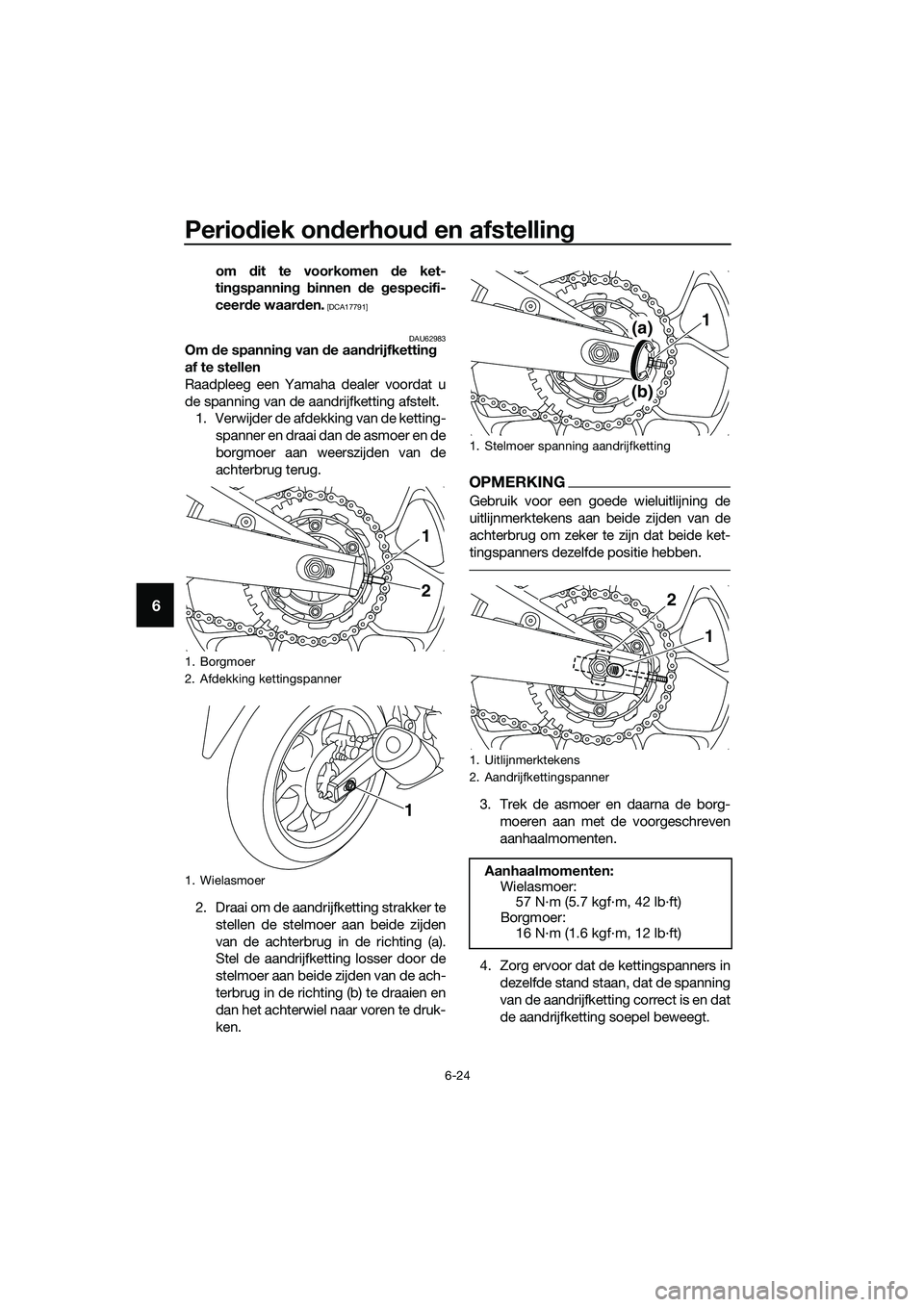

Periodiek on derhou d en afstelling
6-24
6
om dit te voorkomen de ket-
tin gspannin g b innen de gespecifi-
ceer de waar den.
[DCA17791]
DAU62983
Om de spanning van de aan drijfkettin g
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt. 1. Verwijder de afdekking van de ketting-
spanner en draai dan de asmoer en de
borgmoer aan weerszijden van de
achterbrug terug.
2. Draai om de aandrijfketting strakker te stellen de stelmoer aan beide zijden
van de achterbrug in de richting (a).
Stel de aandrijfketting losser door de
stelmoer aan beide zijden van de ach-
terbrug in de richting (b) te draaien en
dan het achterwiel naar voren te druk-
ken.
OPMERKING
Gebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om zeker te zijn dat beide ket-
tingspanners dezelfde positie hebben.
3. Trek de asmoer en daarna de borg-moeren aan met de voorgeschreven
aanhaalmomenten.
4. Zorg ervoor dat de kettingspanners in dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
1. Borgmoer
2. Afdekking kettingspanner
1. Wielasmoer
1
2
1
1. Stelmoer spanning aandrijfketting
1. Uitlijnmerktekens
2. Aandrijfkettingspanner
Aanhaalmomenten:Wielasmoer:57 N·m (5.7 kgf·m, 42 lb·ft)
Borgmoer: 16 N·m (1.6 kgf·m, 12 lb·ft)
1(a)
(b)
1
2
UB9AD0D0.book Page 24 Wednesday, July 5, 2017 1:19 PM

Verzorgin g en stallin g van de motorfiets
7-3
7
De kuipruit reinigen
Vermijd alkalische of zuurhoudende reini-
gingsmiddelen, benzine, remvloeistof of
enig ander oplosmiddel. Reinig de kuipruit
met een doek of spons die is bevochtigd
met een mild reinigingsmiddel en was de
ruit vervolgens grondig af met water. Ge-
bruik voor extra reiniging Yamaha reini-
gingsmiddel voor kuipruiten of een ander
hoogwaardig reinigingsmiddel voor kuip-
ruiten. Sommige reinigingsmiddelen voor
kunststoffen laten eveneens krasjes achter
op de kuipruit. Voer voordat u dergelijk rei-
nigingsmiddel gebruikt eerst een test uit op
een gedeelte van de kuipruit dat het zicht
niet beïnvloedt en dat niet opvalt.
Na reini gin g
1. Droog de motorfiets met een zeemle- ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver- chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaatsy-
stemen kunnen door oppoetsen
worden verwijderd.)
4. Het is aan te bevelen om met een spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel schoonmaakmiddel om nog achter-
gebleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen door steenslag e.d. bij.
7. Zet alle gelakte oppervlakken in de was.
8. Laat de motorfiets volledig drogen al- vorens deze te stallen of af te dekken.WAARSCHUWING
DWA11132
Verontreini gin g van d e remmen of ban-
d en kan lei den tot verlies van de controle
over de machine.
z Controleer of er g een olie of was op
d e remmen of ban den zit.
z Reini g d e remschijven en remvoe-
rin gen in dien no dig met een norma-
le remschijfreini ger of aceton en
spoel de ban den schoon met lauw
water en een mil d reini gin gsmi ddel.
Test de remwerkin g en het wegge-
d ra g van d e machine in b ochten
voor dat u met ho ge snelhe den gaat
rij den.
LET OP
DCA10801
z Bren g een gerin ge hoeveelhei d
oliespray en was aan en verwij der
overtolli ge hoeveelhe den.
z Bren g oliespray of was nooit aan op
ru bber of kunststof d elen, behan del
d eze met een daartoe bestem d ver-
zor gin gsmi ddel.
z Vermij d het g eb ruik van schuren de
poetsmi ddelen, deze tasten de lak
aan.
OPMERKING
z Vraag een Yamaha dealer om advies
over de te gebruiken producten.
z Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
UB9AD0D0.book Page 3 Wednesday, July 5, 2017 1:19 PM
