MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
6
HAU59910
Kit attrezziIl kit attrezzi si trova sotto la sella passeg-
gero. Alcuni attrezzi si trovano anche sul
fondo della sella passeggero. (Vedere pagi-
na 3-19.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dina-
mometrica.
NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.
1. Kit di attrezzi in dotazione
1
U1WSHAH0.book Page 2 Thursday, July 3, 2014 5:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
6
HAU46862
NOTAI controlli annuali vanno eseg uiti ogni anno, a meno che in prece denza, non si sia ra ggiunta la scadenza di un intervallo chi-
lometrico (o per il Re gno Unito, la sca denza di un intervallo basato sulle mi glia).
 Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
 Affidare l’assistenza delle posizioni evidenziate da un asterisc o ad un concessionario Yamaha, in quanto richiedono utensili sp eciali,
dati ed abilità tecnica.
HAU46911
Tabella di manutenzione period ica per il sistema di controllo emissioniN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito
del carbu-
rante • Verificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati. √√√√√
2 *Can dele • Controllare lo stato.
• Pulire e ripristinare la distanza
elettrodi. √√
• Sostituire. √√
3 *Va l vo l e • Controllare il gioco valvole.
• Regolare.
Ogni 40000 km (24000 mi)
4 *Sistema
di iniezio-
ne carburante • Regolare la sincronizzazione.
√√√√√√
U1WSHAH0.book Page 3 Thursday, July 3, 2014 5:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
6
HAU1770K
Tabella manutenzione generale e lubrificazioneN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Elemento filtrante • Sostituire. √
2 Tubetto ispezione
cassa filtro • Pulire.
√√√√√
3Frizione • Controllare il funzionamento.
• Regolare.
√√√√√
4 *Freno anteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite nel veicolo. √√√√√√
• Sostituire le pastiglie dei freni. Se consumate fino al limite
5 *Freno posteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite nel veicolo. √√√√√√
• Sostituire le pastiglie dei freni. Se consumate fino al limite
6 *Tu b i f r e n i • Controllare se vi sono fessurazio-
ni o danneggiamenti.
• Controllare che la posa e il ser- raggio siano corretti. √√√√√
• Sostituire. Ogni 4 anni
7 *Liqui do freni • Sostituire. Ogni 2 anni
8 *Ruote • Controllare il disassamento e
danneggiamenti. √√√√
U1WSHAH0.book Page 4 Thursday, July 3, 2014 5:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
9*Pneumatici • Controllare la profondità del batti-
strada e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario. √√√√√
10 *Cuscinetti ruote • Controllare che i cuscinetti non
siano allentati o danneggiati. √√√√
11 *Forcellone • Controllare il funzionamento ed
un gioco eccessivo. √√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
12 Catena
di trasmis-
sione • Controllare la tensione, l’allinea-
mento e le condizioni della catena
di trasmissione.
• Regolare e lubrificare interamente la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 800 km (500 mi) e dopo aver lava
to il motociclo e averlo guidato nella
pioggia o in zone umide
13 *Cuscinetti
dello
sterzo • Controllare il gioco dei cuscinetti
e la durezza della sterzo. √√√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 20000 km (12000 mi)
14 *Fissa
ggi della parte
ciclistica • Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te. √√√√√
15 Perno
di rotazione
leva freno • Lubrificare con grasso al silicone.
√√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1WSHAH0.book Page 5 Thursday, July 3, 2014 5:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
16Perno
di rotazione
d el pe dale freno • Lubrificare con grasso a base di
sapone di litio. √√√√√
17 Perno
di rotazione
leva frizione • Lubrificare con grasso a base di
sapone di litio. √√√√√
18 Perno
di rotazione
d el pe dale cambio • Lubrificare con grasso a base di
sapone di litio. √√√√√
19 Cavalletto laterale • Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio. √√√√√
20 *Interruttore
del ca-
valletto laterale • Controllare il funzionamento.
√√√√√√
21 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio. √√√√
22 *Gruppo
dell’ammor-
tizzatore • Controllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore. √√√√
23 *Punti
di rotazione
d el braccio d i rinvio
e del braccio di
g iunzione della so-
spensione posterio-
re • Controllare il funzionamento.
√√√√
• Lubrificare con grasso a base di sapone di litio. √√
24 Olio motore • Cambiare.
• Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veico-
lo. √√√√√√
25 Cartuccia
del filtro
d ell’olio motore • Sostituire.
√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km

(

600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1WSHAH0.book Page 6 Thursday, July 3, 2014 5:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
HAU18681
NOTAFiltro dell’aria
• Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita co n aria
compressa per evitare di danneggiarla.
• Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umide o polverose.
 Manutenzione del freno idraulico
• Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
• Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni.26 *Sistema
di raffre d-
d amento • Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo. √√√√√
• Cambiare liquido refrigerante. Ogni 3 anni
27 *Interruttori
del freno
anteriore e del freno
posteriore • Controllare il funzionamento.
√√√√√√
28 Parti in movimento
e cavi • Lubrificare.
√√√√√
29 *Manopola accelera-
tore • Controllare il funzionamento.
• Controllare il gioco della manopo-
la acceleratore e se necessario
regolarlo.
• Lubrificare il cavo e il corpo della manopola. √√√√√
30 *Luci, se
gnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio di luce del faro.
√√√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U1WSHAH0.book Page 7 Thursday, July 3, 2014 5:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
• Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
U1WSHAH0.book Page 8 Thursday, July 3, 2014 5:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
HAU19653
Controllo delle can deleLe candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla. Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.ATTENZIONE
HCA10841
Non utilizzare attrezzi per to
gliere o per
installare il cappuccio della can dela, il
connettore della bobina di accensione
potrebbe danne ggiarsi. È possibile che
sia difficile to gliere il cappuccio d ella
can dela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per to gliere il cappuccio
d ella can dela, basta pieg arlo all’indietro
e d in avanti mentre lo si tira; per instal-
larlo, pie garlo all’in dietro e d in avanti
mentre lo si spin ge.
Can dela secon do specifica:
NGK/LMAR8A-9

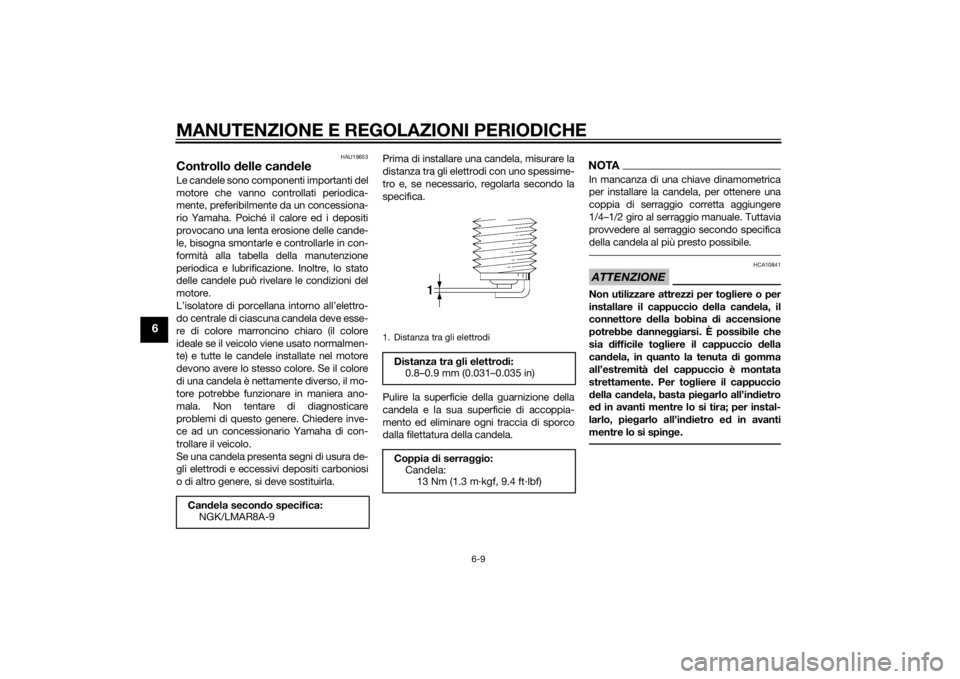

1. Distanza tra gli elettrodiDistanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia d i serraggio:
Candela: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1WSHAH0.book Page 9 Thursday, July 3, 2014 5:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
HAU60470
Olio motore e cartuccia filtro olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò di ispezione
situato in basso sul lato sinistro del
carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minino e massimo.
4. Se l’olio motore è al di sotto al riferi-
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.

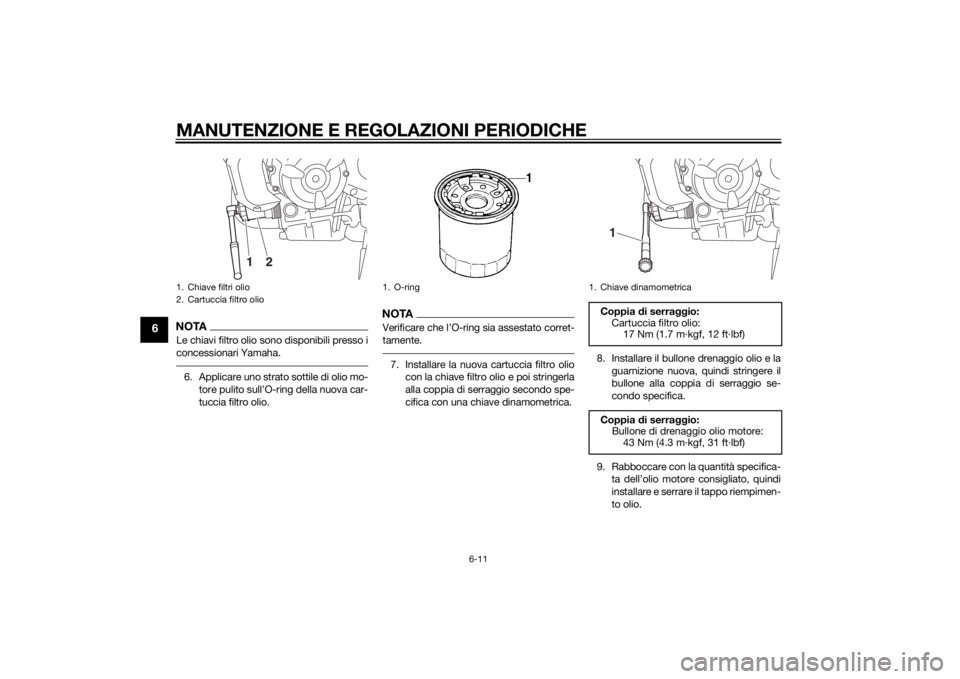

Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto. 4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.
NOTASaltare le fasi 5–7 se non si sostituisce la
cartuccia filtro olio.5. Togliere la cartuccia filtro olio con unachiave filtro olio.
1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
1
2
3
4
1. Bullone drenaggio olio
2. Guarnizione
2
1
U1WSHAH0.book Page 10 Thursday, July 3, 2014 5:31 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.6. Applicare uno strato sottile di olio mo-tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTAVerificare che l’O-ring sia assestato corret-
tamente.7. Installare la nuova cartuccia filtro oliocon la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica. 8. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
9. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
1. Chiave filtri olio
2. Cartuccia filtro olio
2
1
1. O-ring
1. Chiave dinamometricaCoppia di serra ggio:
Cartuccia filtro olio: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serra ggio:
Bullone di drenaggio olio motore:
43 Nm (4.3 m·kgf, 31 ft·lbf)1
U1WSHAH0.book Page 11 Thursday, July 3, 2014 5:31 PM
