Instrument och kontrollfunktioner
3-17
3
MAU13434
KatalysatorDenna modell är utrustad med en katalysa-
tor i avgasröret.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor: Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.
 Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.
 Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.
 Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värme
byggs upp.VIKTIGT
MCA10702
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan kataly-
satorn ta skada.
MAU59901
SadlarPassagerarsadel
För att ta bort passagerarsadeln1. Stoppa in nyckeln i sadellåsets nyck-
elhål och vrid nyckeln moturs.
2. Håll kvar nyckeln i detta läge, lyft pas- sagerarsadelns bakände och dra den
bakåt.
För att montera passagerarsadeln1. För in fästbyglarna i passagerarsa- delns framkant i sadelhållarna som vi-
sas, tryck ner bakänden på sadeln
och lås fast den på plats. 2. Ta ur nyckeln.
Förarens sadel
För att ta bort förarens sadel
1. Demontera passagerarsadeln och ta sedan loss insexnyckeln som sitter
under sadeln.
1. Sadellås
2. Lås upp.
1
2
1. Fästbygel
2. Sadelhållare
1
2
U1WSM3M0.book Page 17 Monday, June 22, 2015 11:27 AM

Instrument och kontrollfunktioner
3-18
3
2. Dra upp förarsadelns bakre hörn enligtbilden och ta bort skruvarna med in-
sexnyckeln.
3. Ta bort sadeln genom att lyfta den bakåt och uppåt. För att montera förarens sadel
1. Passa in spåret i sadeln på fästbygeln
på ramens tvärbalk enligt bilden och
placera sedan sadeln i sitt ursprungs-
läge.
2. Skruva fast bultarna med insexnyck- eln.
3. Sätt tillbaka insexnyckeln i sin hållare i
passagerarsadeln.
4. Montera passagerarsadeln.TIPSKontrollera att sadlarna sitter ordentligt fast
innan du kör iväg.
MAU59981
HjälmhållarkabelEn hjälmhållarkabel är placerad undertill på
passagerarsadeln. Du kan sätta fast en
hjälm på fordonet med hjälp av denna kabel
och en skruvmejsel.
För att fästa en hjälm med hjälmhållar-
kabeln 1. Ta bort passagerarsadeln. (Se sidan 3-17.)
2. Ta loss skruvmejseln från dess hållare på passagerarsadeln och ta sedan
loss hjälmhållarkabeln från skruvmej-
seln.
1. Passagerarsadel
2. Sexkantnyckel
1. Bult
1
2
1
1. Spår
2. Fästbygel
2 1
1. Passagerarsadel
2. Hjälmhållarkabel
3. Skruvmejsel1
2
3
U1WSM3M0.book Page 18 Monday, June 22, 2015 11:27 AM

Instrument och kontrollfunktioner
3-19
3
TIPSSkjut skruvmejseln mot märket “ ” på
passagerarsadeln när du tar loss den.3. Dra hjälmhållarkabeln genom spännetpå hjälmens rem.
4. Haka fast kabelöglorna i skruvmejseln
och sätt fast skruvmejseln genom att
först fästa den i hållaren med
markeringen “ ” och sedan skjuta
skruvmejseln mot hållaren med
markeringen “ ”.
TIPSSe till att skruvmejseln sitter fast mellan
sina hållare och placera kabelöglorna i mit-
ten av skruvmejseln innan du sätter fast
passagerarsadeln.5. Montera passagerarsadeln.VARNING! Kör aldrig motorcykelnmed en hjälm fastsatt i hjälmhålla-
ren eftersom hjälmen kan fastna i
föremål vilket kan leda till att du
tappar kontrollen över motorcykeln
och en olycka.
[MWA10162]
För att lossa en hjälm från hjälmhållarka-
beln
1. Ta bort passagerarsadeln.
2. Ta loss skruvmejseln och ta sedan loss hjälmhållarkabeln från hjälmen.
3. Förvara kabeln under sadeln genom att haka fast kabelöglorna i skruvmej-
seln, sätta fast skruvmejseln i sitt ur-
sprungsläge och haka fast
hjälmhållarkabeln över kroken under-
till på passagerarsadeln.
4. Montera passagerarsadeln.
1. Skruvmejsel
2. “ ”-markering
3. “ ”-markering
1
2
3
1. Hjälm
2. Hjälmhållarkabel
3. Skruvmejsel
4. Hållare
1
2
3
4
1. Skruvmejsel
2. Hjälmhållarkabel
3. Krok1
2
3
U1WSM3M0.book Page 19 Monday, June 22, 2015 11:27 AM

Instrument och kontrollfunktioner
3-20
3
MAU14465
FörvaringsfackFörvaringsfacket är placerat under passa-
gerarsadeln. (Se sidan 3-17.)
Dokument eller andra föremål som förvaras
i förvaringsfacket ska lindas in i en plastpå-
se så att de inte blir blöta. Var försiktig så
att det inte tränger in vatten i förvarings-
facket när du tvättar fordonet.
VARNING
MWA10962
Överskrid inte lastgränsen på 1.5 kg
(3 lb) för förvaringsfacket.
 Överskrid inte lastgränsen på 173
kg (381 lb) (MT07A)
176 kg (388 lb) (MT07) för fordonet.
MAU47001
Justering av stötdämpareDenna stötdämpare är utrustad med en
justeringsring för fjäderförspänningen.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Justera fjäderförspänningen på följande
sätt.
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du jus-
teringsringen i riktning (a). För att minska
fjäderförspänningen och därigenom göra
fjädringen mjukare vrider du justeringsring-
en i riktning (b).
 Rikta in lämpligt spår i justeringsring-
en med lägesindikeringen på stöt-
dämparen.
 Använd det specialverktyg och den
förlängningsstång som du fick med i
ägarens verktygssats för att justera.
VARNING
MWA10222
Stötdämparen innehåller kvävgas under
mycket högt tryck. Läs och förstå följan-
de information innan du hanterar stöt-
dämparen.
 Under inga omständigheter får cy-
lindern öppnas eller byggas om.

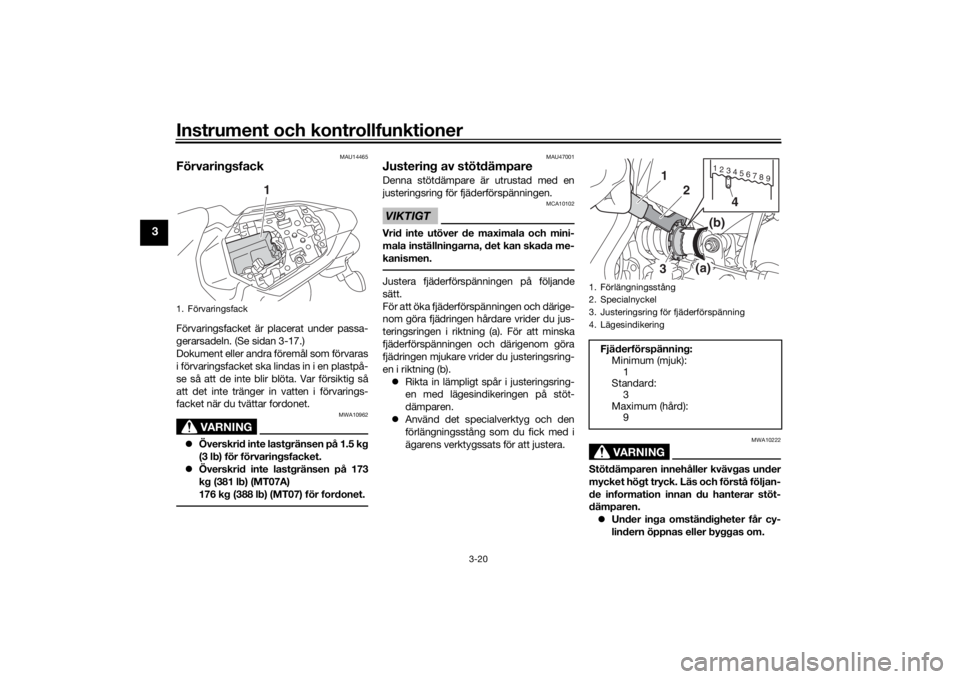

1. Förvaringsfack
1
1. Förlängningsstång
2. Specialnyckel
3. Justeringsring för fjäderförspänning
4. LägesindikeringFjäderförspänning:
Minimum (mjuk):1
Standard:
3
Maximum (hård): 9
7
6
9
8
5
4
3
2
1
3
(a)(b)
2
1
4
U1WSM3M0.book Page 20 Monday, June 22, 2015 11:27 AM

Instrument och kontrollfunktioner
3-21
3
Låt inte stötdämparen komma i när-
heten av öppna lågor eller andra
värmekällor. Det kan göra att enhe-
ten exploderar på grund av för högt
tryck.
 Deformera eller skada inte cylin-
dern på något sätt. Cylinderskador
leder till sämre dämpningsförmåga.
 Kasta inte en skadad eller utsliten
stötdämpare själv. Lämna in stöt-
dämparen hos en Yamaha-återför-
säljare.
MAU38963
Fästen för bagageremDet finns sex fästen för bagagerem, fyra på
passagerarsadelns undersida och en på
passagerarplatsens respektive fotstöd. Ta
bort passagerarsadeln för att använda fäs-
tena för bagageremmen på passagerarsa- deln. (Se sidan 3-17.) Haka av remmarna
från krokarna och montera sadeln så att
remmarna hänger ut under passagerarsa-

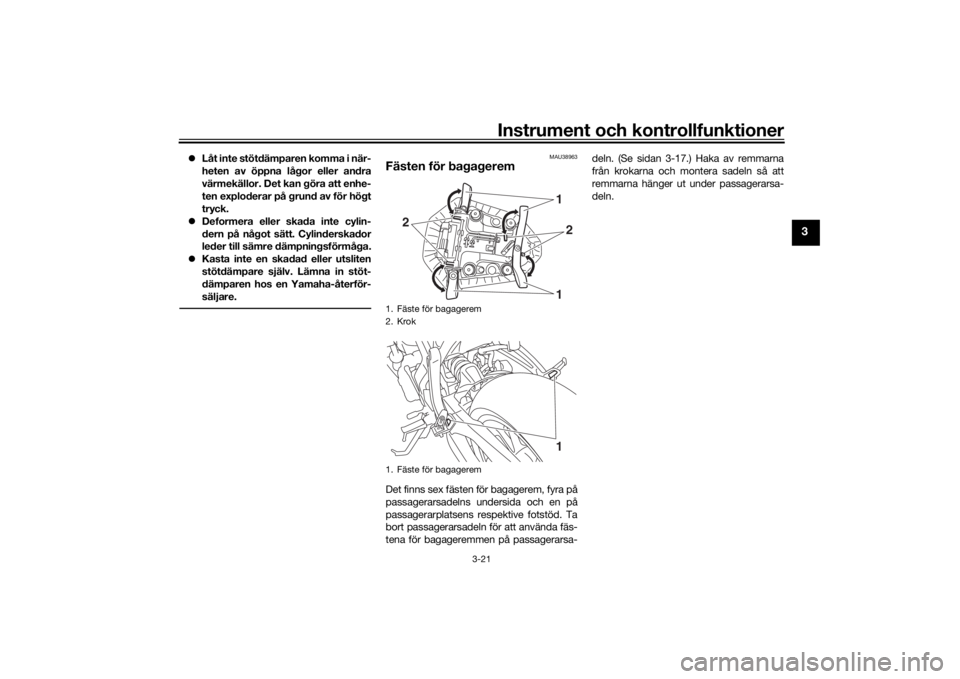

deln.1. Fäste för bagagerem
2. Krok
1. Fäste för bagagerem
12
2
11
U1WSM3M0.book Page 21 Monday, June 22, 2015 11:27 AM

Instrument och kontrollfunktioner
3-22
3
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAU68280
Avstängningssystem för tänd-
kretsAvstängningssystemet för tändkretsen
(som består av sidostödskontakten, kopp-
lingskontakten och neutrallägeskontakten)
har följande funktioner. Systemet förhindrar att motorn går att
starta om en växel ligger i och sidostö-
det är uppe men kopplingshandtaget
inte är indraget.
 Systemet förhindrar att motorn går att
starta om en växel ligger i och kopp-
lingshandtaget är indraget men sido-
stödet fortfarande är nerfällt.
 Systemet stänger av motorn om en
växel ligger i och sidostödet fälls ner.
Kontrollera regelbundet funktionen på av-
stängningssystemet för tändkrets enligt föl-
jande förfarande.
U1WSM3M0.book Page 22 Monday, June 22, 2015 11:27 AM

Instrument och kontrollfunktioner
3-23
3
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Kontrollera att motorns start/stoppknapp är ställd på “ ”.
3. Vrid nyckeln till ON.
4. Lägg växeln i neutralläge.
5. Flytta knappen mot “ ”.
Startar motorn?
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Håll inne kopplingshandtaget.
8. Lägg i en växel.
9. Fäll ner sidostödet.
Stannar motorn?
När motorn har stannat:
10. Fäll upp sidostödet.
11. Håll inne kopplingshandtaget.
12. Flytta knappen mot “ ”.
Startar motorn?
Systemet är ok. Du kan köra med motorcykeln.Neutrallägeskontakten kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Kontakten i sidostödet kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Kopplingskontakten kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
JA NEJ JA NEJ JA NEJ
Om du upptäcker något fel bör du be en
Yamaha-återförsäljare att kontrollera
systemet innan du kör.
VARNING
U1WSM3M0.book Page 23 Monday, June 22, 2015 11:27 AM

Instrument och kontrollfunktioner
3-24
3
MAU59950
Strömuttag
VARNING
MWA12532
För att förhindra elstötar och kortslut-
ning ska du se till att locket sitter på
strömuttaget när det inte används.VIKTIGT
MCA20090
Det tillbehör som är anslutet till strömut-
taget ska inte användas när motorn är
avstängd och belastningen får aldrig
överstiga 24 W (2 A), eftersom säkringen
då kan gå eller batteriet laddas ur.Fordonet är utrustat med ett strömuttag.
Ett 12–V-tillbehör anslutet till strömuttaget
kan användas när nyckeln står i läget “ON”.1. Strömuttag
2. Lock över strömuttag
21
U1WSM3M0.book Page 24 Monday, June 22, 2015 11:27 AM

För din egen säkerhet – kontroller före körning
4-1
4
MAU15599
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Ya maha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera snyftventilens slang i bränsletanken och överfallsslangen för tilltäpp-
ning, sprickor eller skador och kontrollera slanganslutningarna. 3-15, 3-16
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja. 6-9
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker. 6-11
Frambroms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en
Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-19, 6-20
U1WSM3M0.book Page 1 Monday, June 22, 2015 11:27 AM

För din egen säkerhet – kontroller före körning
4-2
4
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-19, 6-20
Koppling • Kontrollera funktionen.
• Smörj kabeln om det behövs.
• Kontrollera glappet i handtaget.
• Justera vid behov.
6-17
Gashandtag • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism. 6-14, 6-23
Reglagekablar • Kontrollera att det går mjukt.
•Smörj om det behövs. 6-23
Kedja • Kontrollera kedjespänningen.
• Justera vid behov.
• Kontrollera kedjans skick.
•Smörj om det behövs.
6-21, 6-23
Hjul och däck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov.
6-15, 6-17
Bromspedal och växelpedal • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs. 6-24
Broms- och kopplingshand-
tag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-24
Sidostöd • Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs.
6-25
ARTIKEL KONTROLLER SIDAN
U1WSM3M0.book Page 2 Monday, June 22, 2015 11:27 AM
