YAMAHA MT-07 2016 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-25
6
MAU23203
Kontroll och smörjning av sido-
stödFunktionen på sidostödet bör kontrolleras
före varje körning och ledpunkten och kon-
taktytorna metall-mot-metall bör smörjas
vid behov.
VARNING
MWA10732
Om sidostödet inte går att fälla upp eller
ned lätt bör du låta en Yamaha-återför-
säljare kontrollera eller reparera det. An-
nars kan sidostödet komma i kontakt
med marken och störa föraren, som då
kan förlora kontrollen över motorcykeln.
MAU23252
Smörjning av bakfjädringLedpunkterna i bakfjädringen måste smör-
jas av en Yamaha-återförsäljare vid de in-
tervall som anges i tabellen för regelbunden
skötsel och smörjning.
MAUM1653
Smörjning av svingarmens led-
punkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
Rekommenderat smörjmedel: Litiumbaserat fett
Rekommenderat smörjmedel:Litiumbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
U1WSM3M0.book Page 25 Monday, June 22, 2015 11:27 AM

Periodiskt underhåll och justering
6-26
6
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.

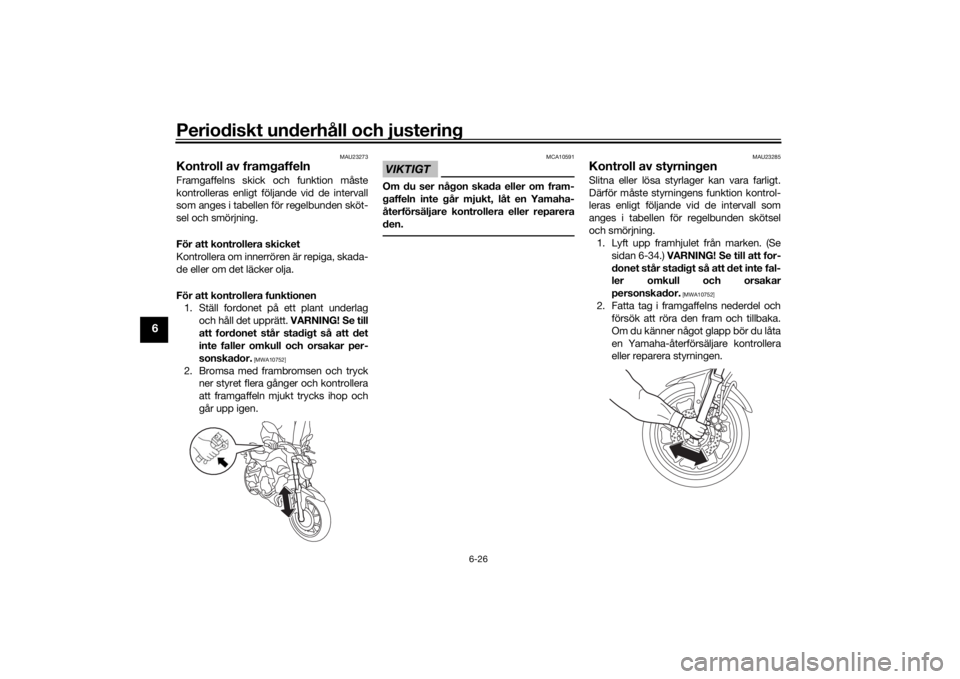

För att kontrollera funktionen1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryck ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
MAU23285
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.1. Lyft upp framhjulet från marken. (Se
sidan 6-34.) VARNING! Se till att for-
donet står stadigt så att det inte fal-
ler omkull och orsakar
personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
U1WSM3M0.book Page 26 Monday, June 22, 2015 11:27 AM

Periodiskt underhåll och justering
6-27
6
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
MAU50211
BatteriBatteriet sitter placerat under förarsadeln.
(Se sidan 3-17.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
• INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
 Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
1. Batteri
2. Batteriets minusledning (svart)
3. Batteriets plusledning (röd)
2
3
1
U1WSM3M0.book Page 27 Monday, June 22, 2015 11:27 AM

Periodiskt underhåll och justering
6-28
6
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du kon-
trollera att nyckeln är i läget “OFF”
och sedan koppla bort den negativa
kabeln innan du kopplar bort den
positiva.
[MCA16303]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att nyckeln är i läget “OFF” och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16841]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAU59871
Byte av säkringarHuvudsäkringen och säkringsboxarna,
som innehåller säkringar för de olika kret-
sarna, är placerade under förarsadeln. (Se
sidan 3-17.)TIPSTa bort startreläets skydd så som visas för
att komma åt huvudsäkringen.1. Startreläets skydd
2. Säkringsbox
3. Reserv för huvudsäkring
4. Huvudsäkring
2
3
4
1
U1WSM3M0.book Page 28 Monday, June 22, 2015 11:27 AM

Periodiskt underhåll och justering
6-29
6
MT07MT07A
Om en säkring är sönder, byt ut den enligt
följande. 1. Vrid tändningsnyckeln till läge “OFF” och stäng av den elkrets i vilken säk-
ringen har gått sönder. 2. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
1. Säkring för tändning
2. Säkring för signalsystem
3. Säkring för strålkastare
4. Säkring för bränsleinsprutningssystemet
5. Backupsäkring (säkring för klocka och start- spärrsystem)
6. Motorsäkring för kylfläkt
7. Säkring för parkeringsljus
8. Hjälpsäkring
9. Reservsäkring
7
8
1
2
3
4
5
699
1. Säkring för tändning
2. Säkring för signalsystem
3. Säkring för strålkastare
4. Säkring för bränsleinsprutningssystemet
5. Backupsäkring (säkring för klocka och start- spärrsystem)
6. Motorsäkring för kylfläkt
7. ABS-solenoidsäkring
8. Säkring för ABS-motor
9. Säkring för parkeringsljus
10.Hjälpsäkring
11.Säkring för ABS styrenhet
12.Reservsäkring
7
8
9
10
11
1
2
3
4
5
61212
U1WSM3M0.book Page 29 Monday, June 22, 2015 11:27 AM

Periodiskt underhåll och justering
6-30
6
3. Vrid tändningsnyckeln till läge “ON”och sätt på den elkrets i vilken säk-
ringen har gått sönder för att kontrol-
lera att elkretsen nu fungerar. 4. Om säkringen omedelbart går sönder
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
MAU59881
Byte av strålkastarlampaDenna modell är utrustad med en strålkas-
tare med halogenlampa. Om strålkastar-
lampan går sönder, byt ut den enligt
följande.VIKTIGT
MCA10651
Var försiktig så att du inte skadar följan-
de delar: Strålkastarlampa
Ta inte på glaset med fingrarna och
se till att du inte får olja på glaset ef-
tersom det kan påverka ljuset i lam-
pan och lampans livslängd
reduceras avsevärt. Torka av glaset
på glödlampan mycket noga med
en trasa fuktad i alkohol eller thin-
ner.
 Strålkastarglas
Sätt inte på någon form av självhäf-
tande film eller klisterlapp på strål-
kastarglaset.
Sätt inte i någon glödlampa med
högre effekt än den som rekom-
menderas.
Säkringar:
Huvudsäkring:
30.0 A
Hjälpsäkring: 2.0 A
Säkring för strålkastare: 15.0 A
Säkring för signalsystem:
10.0 A
Säkring för tändning: 10.0 A
Säkring för parkeringsljus: 7.5 A
Motorsäkring för kylfläkt:
10.0 A
Säkring för ABS-motor: 30.0 A (MT07A)
ABS-solenoidsäkring: 20.0 A (MT07A)
Säkring för bränsleinsprutningssys-
temet: 10.0 A
Säkring för ABS styrenhet:
7.5 A (MT07A)
Backupsäkring: 7.5 A
U1WSM3M0.book Page 30 Monday, June 22, 2015 11:27 AM

Periodiskt underhåll och justering
6-31
6
1. Demontera strålkastarinsatsen genomatt ta bort skruven och brickan på
båda sidor. 2. Koppla loss strålkastarlampans kon-
takt och ta sedan bort skyddet över
strålkastarlampan.
3. Haka av strålkastarlampans hållare och ta bort den trasiga lampan. 4. Sätt i en ny glödlampa och sätt fast
den med lamphållaren.
5. Sätt på skyddet över strålkastarlam- pan. Koppla sedan in strålkastarlam-
pans kontakt.
6. Montera strålkastarenheten enligt bil- den och sätt sedan dit brickan och
skruven på båda sidor.1. Ta inte på glödlampsglaset med fingrarna.
1. Skruv och bricka1
1. Skruv och bricka
1. Strålkastarkontakt
2. Skydd över strålkastarlampa
11
2
1. Strålkastarlampans hållare
2. Strålkastarlampa
2
1
U1WSM3M0.book Page 31 Monday, June 22, 2015 11:27 AM

Periodiskt underhåll och justering
6-32
6
7. Låt en Yamaha-återförsäljare ställa inljuset vid behov.
MAU46405
Byte av parkeringsljuslampaOm parkeringsljuslampan går sönder, byt
ut den enligt följande.1. Ta bort strålkastaren. (Se sidan 6-30.)
2. Ta bort för parkeringsljusets lampa
(tillsammans med lampan) genom att
vrida den moturs.
3. Ta bort den trasiga lampan genom att dra loss den från kontakten. 4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med
lampan) genom att vrida den medurs.
6. Montera av strålkastaren.1. Sockel för parkeringsljusets lampa
1
1. Parkeringsljusets lampa
1
U1WSM3M0.book Page 32 Monday, June 22, 2015 11:27 AM

Periodiskt underhåll och justering
6-33
6
MAU24182
Bakljus/bromsljusDenna modell är utrustad med ett bak-
ljus/bromsljus av LED-typ.
Om ett bakljus/bromsljus inte fungerar ska
du låta en Yamaha-återförsäljare kontrolle-
ra det.
MAU24205
Byte av blinkerslampa1. Ta bort lampglaset över blinkerslam- pan genom att lossa skruven.
2. Ta bort den trasiga lampan genom att trycka in den och vrida den moturs. 3. Sätt i en ny lampa i sockeln, tryck in
den och vrid den medurs tills det tar
stopp.
4. Sätt tillbaks lampglaset och skruva fast skruven. VIKTIGT: Dra inte åt
skruven för hårt eftersom lampgla-
set kan gå sönder.
[MCA11192]
1. Blinkersglas
2. Skruv
1. Blinkerslampa
1
2
1
U1WSM3M0.book Page 33 Monday, June 22, 2015 11:27 AM

Periodiskt underhåll och justering
6-34
6
MAU59890
Byte av nummerskyltsbelysning1. Ta bort nummerskyltens lampenhetgenom att ta bort muttrarna, brickorna
och bussningarna, och ta sedan bort
nummerskyltsbelysningens glöd-
lampssockel (tillsammans med glöd-
lampan) genom att dra ut den.
2. Ta bort den trasiga lampan genom att dra ut den. 3. Sätt i en ny lampa i sockeln.
4. Montera sockeln (tillsammans med
glödlampan) genom att skjuta in den,
och montera därefter nummerskylts-
belysningsenheten genom att sätta
fast bussningarna, brickorna och
muttrarna.
MAU24351
Ställa motorcykelnEftersom denna modell inte har något mitt-
stöd bör du göra enligt följande när du tar
bort ett framhjul eller ett bakhjul eller behö-
ver göra något annat arbete på motorcy-
keln som kräver att den står upprätt.
Kontrollera att motorcykeln står stabilt och
i rätt läge innan du börjar arbeta med den.
En stabil trälåda kan placeras under motorn
så att motorcykeln står stadigare.
För att arbeta med framhjulet
1. Stabilisera bakhjulet med hjälp av ett motorcykelställ. Om du inte har till-
gång till ett sådant kan du placera en
pallbock under ramen framför bakhju-
let.
2. Lyft upp framhjulet så att det hänger fritt med hjälp av ett motorcykelställ.
För att arbeta med bakhjulet
Höj upp bakhjulet med hjälp av ett motor-
cykelställ. Om du inte har tillgång till ett så-
dant kan du placera en pallbock antingen
under varje sida på ramen framför bakhjulet
eller under varje sida på svingarmen.
1. Nummerskyltsbelysning
2. Bussning
3. Bricka
4. Mutter
5. Lampsockel för nummerskyltsbelysningen
1
22
53
4
3
4
1. Lampa för nummerskyltsbelysning
1
U1WSM3M0.book Page 34 Monday, June 22, 2015 11:27 AM
