Funções dos controlos e instrumentos
3-6
3
PAU5997A
Contador multifuncional
O módulo do contador multifuncional está
equipado com o seguinte:
velocímetro
taquímetro
relógio
indicador de combustível
indicador de economia
visor da caixa de transmissão
visor multifuncional
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
mó dulo do conta dor multifuncional. A
alteração dos ajustes durante a con du-
ção po de distrair o con dutor e aumentar
o risco d e acidente.NOTA Exceto ao aceder ao modo de contro-
lo da luminosidade ou para exibir o re-
lógio, a chave tem de ser rodada para
“ON” antes de poder utilizar as teclas
de acerto esquerda e direita para
ajustar o contador multifuncional.
Para o RU: Para alternar entre quiló-
metros e milhas, prima a tecla de
acerto esquerda durante três segun-
dos.
Velocímetro
O velocímetro mostra a velocidade de des-
locação do veículo.
Taquímetro
O taquímetro permite ao condutor contro-
lar a velocidade do motor e mantê-la den-
tro da gama de potência ideal.PRECAUÇÃO
PCA10032
Não utilize o motor na zona vermelha d o
taquímetro.
Zona vermelha: 10000 rpm e acima
1. Tecla de acerto esquerda
2. Tecla de acerto direita
1. Indicador de combustível
2. Relógio
3. Visor da caixa de transmissão
4. Indicador de economia “ECO”
5. Velocímetro
6. Taquímetro
7. Visor multifuncional
1
2
6
72
1
3
4
5
1. Taquímetro
2. Zona vermelha do taquímetro
12
UBU2P0P0.book Page 6 Friday, September 9, 2016 1:22 PM
Page 22 of 104

Funções dos controlos e instrumentos
3-7
3
Relógio
O relógio usa um sistema de 12 horas.
Quando o interruptor principal não estiver
na posição “ON”, o relógio pode ser visua-
lizado durante 10 segundos premindo a te-
cla de acerto esquerda.
Para acertar o relógio1. Rode a chave para “ON”.
2. Prima as teclas de acerto esquerda e
direita simultaneamente durante dois
segundos. Os dígitos da hora ficarão
intermitentes.
3. Utilize a tecla de acerto direita para acertar as horas.
4. Prima a tecla de selecionar da esquer-
da e os dígitos dos minutos ficarão in-
termitentes. 5. Utilize a tecla de acerto direita para
acertar os minutos.
6. Prima a tecla de selecionar da esquer- da e depois solte-a para colocar o re-
lógio em funcionamento.
In dica dor de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respetivo depósito. Os segmentos corres-
pondentes ao contador de combustível de-
saparecem de “F” (cheio) na direção de “E”
(vazio) à medida que o nível de combustível
diminui. Quando o último segmento do
contador de combustível começar a piscar,
reabasteça logo que possível.
NOTAEste indicador de combustível está equipa-
do com uma função de autodiagnóstico.
Se for detetado um problema no circuito
elétrico do contador de combustível, o
contador de combustível fica intermitente.
Se isto acontecer, solicite a um concessio-
nário Yamaha que verifique o veículo.In dica dor de economia
O indicador de economia acende-se quan-
do o veículo está a ser conduzido de forma
económica em termos de combustível e
amiga do ambiente. O indicador apaga-se
quando o veículo é desligado.NOTAConsidere as seguintes sugestões para re-
duzir o consumo de combustível:
1. Relógio
1
1. Indicador de combustível
1
1. Indicador de economia “ECO”
1
UBU2P0P0.book Page 7 Friday, September 9, 2016 1:22 PM
Page 23 of 104

Funções dos controlos e instrumentos
3-8
3
Evite velocidades do motor elevadas
durante a aceleração.
Viaje a uma velocidade constante.
Selecione a engrenagem de transmis-
são apropriada à velocidade do veícu-

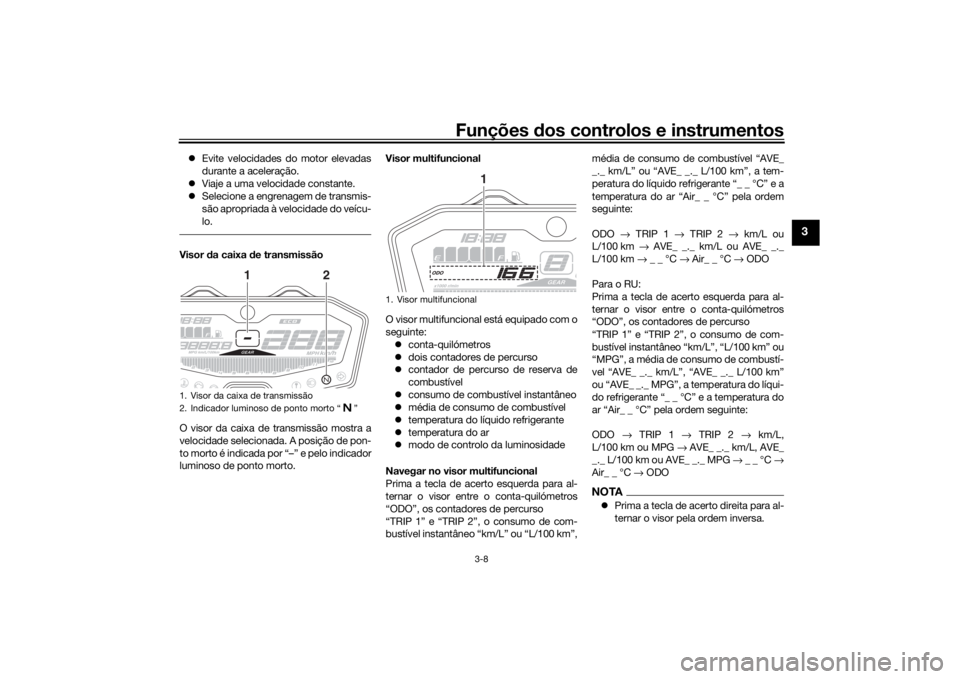

lo.Visor da caixa de transmissão
O visor da caixa de transmissão mostra a
velocidade selecionada. A posição de pon-
to morto é indicada por “–” e pelo indicador
luminoso de ponto morto. Visor multifuncional
O visor multifuncional está equipado com o
seguinte:
conta-quilómetros
dois contadores de percurso
contador de percurso de reserva de
combustível
consumo de combustível instantâneo
média de consumo de combustível
temperatura do líquido refrigerante
temperatura do ar
modo de controlo da luminosidade
Navegar no visor multifuncional
Prima a tecla de acerto esquerda para al-
ternar o visor entre o conta-quilómetros
“ODO”, os contadores de percurso
“TRIP 1” e “TRIP 2”, o consumo de com-
bustível instantâneo “km/L” ou “L/100 km”, média de consumo de combustível “AVE_
_._ km/L” ou “AVE_ _._ L/100 km”, a tem-
peratura do líquido refrigerante “_ _ °C” e a
temperatura do ar “Air_ _ °C” pela ordem
seguinte:
ODO
→ TRIP 1 → TRIP 2 → km/L ou
L/100 km → AVE_ _._ km/L ou AVE_ _._
L/100 km → _ _ °C → Air_ _ °C → ODO
Para o RU:
Prima a tecla de acerto esquerda para al-
ternar o visor entre o conta-quilómetros
“ODO”, os contadores de percurso
“TRIP 1” e “TRIP 2”, o consumo de com-
bustível instantâneo “km/L”, “L/100 km” ou
“MPG”, a média de consumo de combustí-
vel “AVE_ _._ km/L”, “AVE_ _._ L/100 km”
ou “AVE_ _._ MPG”, a temperatura do líqui-
do refrigerante “_ _ °C” e a temperatura do
ar “Air_ _ °C” pela ordem seguinte:
ODO → TRIP 1 → TRIP 2 → km/L,
L/100 km ou MPG → AVE_ _._ km/L, AVE_
_._ L/100 km ou AVE_ _._ MPG → _ _ °C →
Air_ _ °C → ODO
NOTAPrima a tecla de acerto direita para al-
ternar o visor pela ordem inversa.
1. Visor da caixa de transmissão
2. Indicador luminoso de ponto morto “ ”
1
2
1. Visor multifuncional
1
UBU2P0P0.book Page 8 Friday, September 9, 2016 1:22 PM
Page 24 of 104

Funções dos controlos e instrumentos
3-9
3
O contador de percurso de reserva de
combustível liga-se automaticamen-
te, enquanto o modo de controlo da
luminosidade é acedido separada-
mente.Conta-quilómetros e conta dores de per-
curso
O conta-quilómetros mostra a distância to-
tal percorrida pelo veículo.
Os contadores de percurso mostram a dis-
tância percorrida desde que foram reinicia-
dos pela última vez.
Para reiniciar um dos contadores de per-
curso, utilize a tecla de acerto esquerda
para visualizar o contador de percurso que
pretende reiniciar e prima a tecla de acerto
direita durante um segundo.NOTA O conta-quilómetros bloqueia ao atin-
gir 999999.
Os contadores de percurso param em
9999.9, mas podem ser reiniciados
manualmente.
Conta dor de percurso de reserva d e
combustível
Quando o nível de combustível fica baixo, o
último segmento do contador de combus-
tível começa a piscar. O contador de per-
curso de reserva de combustível “TRIP F”
surge automaticamente e começa a contar
a distância percorrida a partir desse ponto.
Neste caso, prima a tecla de acerto es-
querda para alternar o visor pela ordem se-
guinte:
TRIP F → km/L ou L/100 km → AVE_ _._
km/L ou AVE_ _._ L/100 km → _ _ °C →
Air_ _ °C → ODO → TRIP 1 → TRIP 2 →
TRIP F
Para o RU:
TRIP F → km/L, L/100 km ou MPG → AVE_
_._ km/L, AVE_ _._ L/100 km ou AVE_ _._
MPG → _ _ °C → Air_ _ °C → ODO →
TRIP 1 → TRIP 2 → TRIP FNOTA Prima a tecla de acerto direita para al-
ternar o visor pela ordem inversa.
Pode reiniciar manualmente o conta-
dor de percurso de reserva de com-
bustível ou, após reabastecer e percorrer 5 km (3 mi), este é automati-
camente reiniciado e desaparece do
visor.
Consumo
de combustível instantâneo
Esta função calcula o consumo de com-
bustível nas condições de condução atu-
ais.
O consumo de combustível instantâneo
pode ser regulado para “km/L”, “L/100 km”
ou “MPG” (só para o RU). “km/L”: É mostrada a distância que
pode ser percorrida com 1.0 L de
combustível nas condições de condu-
ção atuais.1. Visualização do consumo instantâneo de
combustível
1
UBU2P0P0.book Page 9 Friday, September 9, 2016 1:22 PM
Page 25 of 104

Funções dos controlos e instrumentos
3-10
3
“L/100 km”: É mostrada a quantidade
de combustível necessário para per-
correr 100 km nas condições de con-
dução atuais.
“MPG” (só para o RU): É mostrada a
distância que pode ser percorrida
com 1.0 Imp.gal de combustível nas
condições de condução atuais.
Para alternar entre as definições do consu-
mo de combustível instantâneo, prima a te-
cla de acerto esquerda durante um
segundo.NOTASe estiver a viajar a velocidades inferiores a
20 km/h (12 mi/h), é mostrado “_ _._”.Mé dia de consumo d e combustível Esta função calcula a média de consumo
de combustível desde o último reinício.
A média de consumo de combustível pode
ser definida para “AVE_ _._ km/L”, “AVE_
_._ L/100 km” ou “AVE_ _._ MPG” (para o
RU).
“AVE_ _._ km/L”: É mostrada a distân-
cia média que pode ser percorrida
com 1.0 L de combustível.
“AVE_ _._ L/100 km”: É mostrada a
quantidade média de combustível ne-
cessário para percorrer 100 km.
“AVE_ _._ MPG” (só para o RU): É
mostrada a distância média que pode
ser percorrida com 1.0 Imp.gal de
combustível.
Para alternar entre as definições da média
de consumo de combustível, prima a tecla
de acerto esquerda durante um segundo.
Para reiniciar a média de consumo de com-
bustível, prima a tecla de acerto direita du-
rante, pelo menos, um segundo.
NOTADepois de reiniciar a média de consumo de
combustível, é mostrado “_ _._” até o veí-
culo ter percorrido 1 km (0.6 mi).
Temperatura do líquid o refrigerante
Este visor mostra a temperatura do líquido
refrigerante de 40 °C a 116 °C em incre-
mentos de 1 °C.
Se a mensagem “HI” ficar intermitente,
pare o veículo e, depois, desligue o motor
e deixe-o arrefecer. (Consulte a página
6-42.)NOTA Quando a temperatura do refrigerante
ficar inferior a 40 °C, aparece a indica-
ção “LO”.
A temperatura do refrigerante varia
com as alterações climáticas e com a
carga sobre o motor.
1. Visualização do consumo médio de
combustível
1
1. Visor da temperatura do refrigerante
1
UBU2P0P0.book Page 10 Friday, September 9, 2016 1:22 PM
Page 26 of 104

Funções dos controlos e instrumentos
3-11
3
Temperatura do ar
Este visor mostra a temperatura do ar de
–9 °C a 99 °C em incrementos de 1 °C. A
temperatura exibida pode variar da tempe-
ratura ambiente real.NOTA Quando a temperatura for inferior a
–9 °C, será exibido “LO”.
A exatidão da leitura da temperatura
pode ser afetada pelo calor do motor
quando conduzir vagarosamente
(abaixo dos 20 km/h [12 mi/h]) ou
quando estiver parado nos sinais de
trânsito, etc.
Mo do d e controlo d a luminosidad e
Com o modo de controlo da luminosidade
pode ajustar o nível de luminosidade do
contador multifuncional.
Como ajustar a luminosidade1. Rode a chave para “OFF”.
2. Prima e mantenha a tecla de acerto esquerda premida.
3. Rode a chave para “ON” e continue a
premir a tecla de acerto esquerda até
o visor alternar para o modo de con-
trolo da luminosidade.
4. Prima a tecla de acerto direita para definir o nível de luminosidade.
5. Prima a tecla de acerto esquerda para
confirmar o nível de luminosidade se-
lecionado e sair do modo de controlo
da luminosidade.
PAU1234M
Interruptores d o guiador Esquer da
1. Visor da temperatura do ar
1
1. Visualização do nível de luminosidade
1
1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de direção
“/”
4. Interruptor da buzina “ ”
2341
UBU2P0P0.book Page 11 Friday, September 9, 2016 1:22 PM
Page 27 of 104

Funções dos controlos e instrumentos
3-12
3
Direita
PAU12352
Interruptor de ultrapassagem “ ”
Prima este interruptor para acender e apa-
gar o farol dianteiro.NOTAQuando o interruptor de farol alto/baixo
está regulado para “ ”, o interruptor de
ultrapassagem não tem efeito.
PAU12401
Interruptor de farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12461
Interruptor do sinal d e mudança de
d ireção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de dire-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU68270
Interruptor de arranque/paragem do
motor “ / / ”
Para ligar o motor com o motor de arran-
que, coloque este interruptor em “ ” e
depois faça deslizar o interruptor em dire-
ção a “ ”. Consulte a página 5-1 para ob-
ter instruções relativas ao arranque, antes
de colocar o motor em funcionamento.
Coloque este interruptor em “ ” para des-
ligar o motor em caso de emergência, tal
como quando o veículo se vira ou o cabo
do acelerador fica preso.
PAU12735
Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10062
Não utilize as luzes d e perigo durante
um longo períod o de tempo com o mo-
tor desliga do, caso contrário a bateria
pod e descarregar.
1. Interruptor de arranque/paragem do motor
“//”
2. Interruptor de perigo “ ”
12
UBU2P0P0.book Page 12 Friday, September 9, 2016 1:22 PM
Page 28 of 104

Funções dos controlos e instrumentos
3-13
3
PAU12822
Alavanca da embraiagemA alavanca da embraiagem situa-se no
lado esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direção
ao punho do guiador. Para engatar a em-
braiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-24.)
PAU12872
Pe dal d e mu dança de veloci da-
d esO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 6 veloci-
dades instalada neste motociclo.
PAU26825
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, rode o dis-
co ajustador enquanto segura a alavanca
afastada do punho do acelerador. Certifi-
que-se de que o ponto de afinação ade-
quado no disco ajustador está alinhado
com a marca “ ” na alavanca do travão.
1. Alavanca da embraiagem
1
1. Pedal de mudança de velocidades
1
1. Alavanca do travão
2. Distância entre a alavanca do travão e o
punho do acelerador
3. Disco ajustador da posição da alavanca do travão
4. Marca “ ”
543
21
1
2
43
UBU2P0P0.book Page 13 Friday, September 9, 2016 1:22 PM
Page 29 of 104

Funções dos controlos e instrumentos
3-14
3
PAU12944
Pedal d o travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU63040
ABSO ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
O sistema ABS funciona melhor em
gran des distâncias de travagem.
Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA20100
Tenha cui dad o para não d anificar o sen-
sor da ro da ou o rotor do sensor da ro da;
caso contrário po de resultar num incor-
reto desempenho do sistema d e ABS.
1. Pedal do travão
1
UBU2P0P0.book Page 14 Friday, September 9, 2016 1:22 PM
Page 30 of 104

Funções dos controlos e instrumentos
3-15
3
PAU13075
Tampa do depósito de combustí-
velAbertura da tampa do depósito d e com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de combustível, empurrando-a com a
chave inserida na fechadura. 2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incên dio.
1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás
1
2
12
1. Desbloquear.
2. Cobertura da fechadura da tampa do
depósito de combustível
2
1
UBU2P0P0.book Page 15 Friday, September 9, 2016 1:22 PM
