Manutenção periódica e ajustes
6-13
6
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.6. Aplique uma camada pouco espessa
de óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.NOTACertifique-se de que o anel de vedação em
O está bem encaixado.7. Instale o novo cartucho do filtro deóleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário. 8. Instale a cavilha de drenagem de óleo
do motor e a respetiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
9. Reabasteça com a quantidade espe- cificada de óleo do motor recomenda-
do.
NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo d o motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos d e qualidad e superior à
especifica da. Para além d isso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.

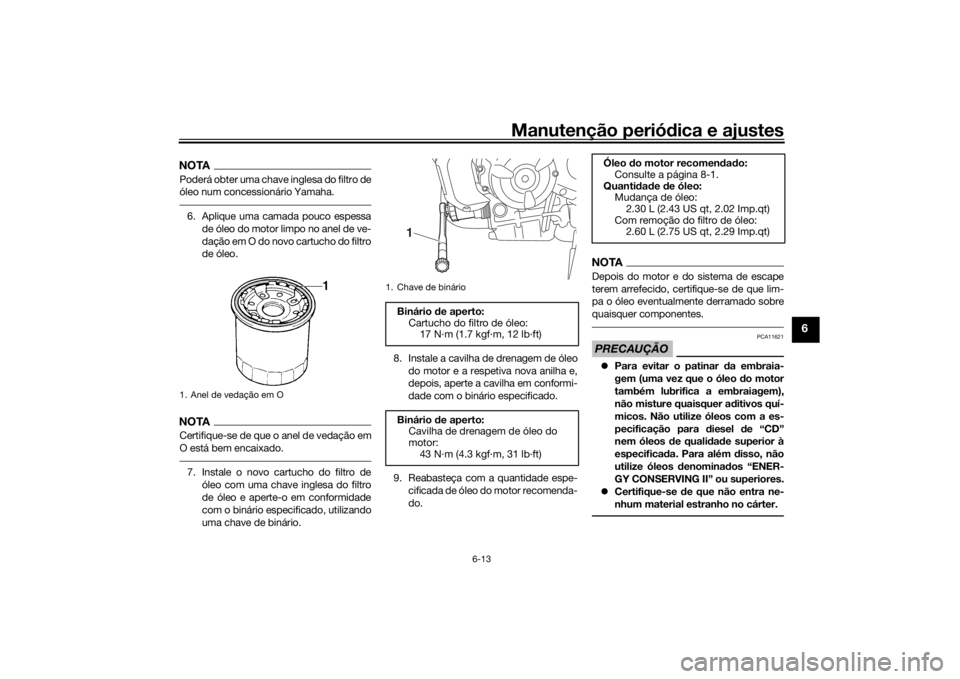

1. Anel de vedação em O
1. Chave de binário
Binário de aperto:
Cartucho do filtro de óleo: 17 N·m (1.7 kgf·m, 12 lb·ft)
Binário de aperto:
Cavilha de drenagem de óleo do
motor: 43 N·m (4.3 kgf·m, 31 lb·ft)1
Óleo do motor recomen dad o:
Consulte a página 8-1.
Quanti dad e de óleo:
Mudança de óleo: 2.30 L (2.43 US qt, 2.02 Imp.qt)
Com remoção do filtro de óleo: 2.60 L (2.75 US qt, 2.29 Imp.qt)
UBU2P0P0.book Page 13 Friday, September 9, 2016 1:22 PM

Manutenção periódica e ajustes
6-14
6
10. Verifique se existem danos no anel de
vedação em O e, se necessário, subs-
titua-o.
11. Instale e aperte a tampa de enchimen- to de óleo.
12. Coloque o motor em funcionamento e deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz avisadora da
pressão do óleo do motor deverá desligar-
se.
PRECAUÇÃO
PCA20860
Se a luz avisa dora da pressão do óleo
tremeluzir ou permanecer acesa, mes-
mo que o nível de óleo esteja correto,
d esligue ime diatamente o motor e soli-
cite a um concessionário Yamaha que
verifique o veículo.13. Desligue o motor, aguarde alguns mi- nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
PAU20071
RefrigeranteO nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU20095
Verificação do nível de líqui do refrige-
rante 1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical.NOTAO nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.
 Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.2. Verifique o nível de refrigerante no re-
servatório de refrigerante.NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.

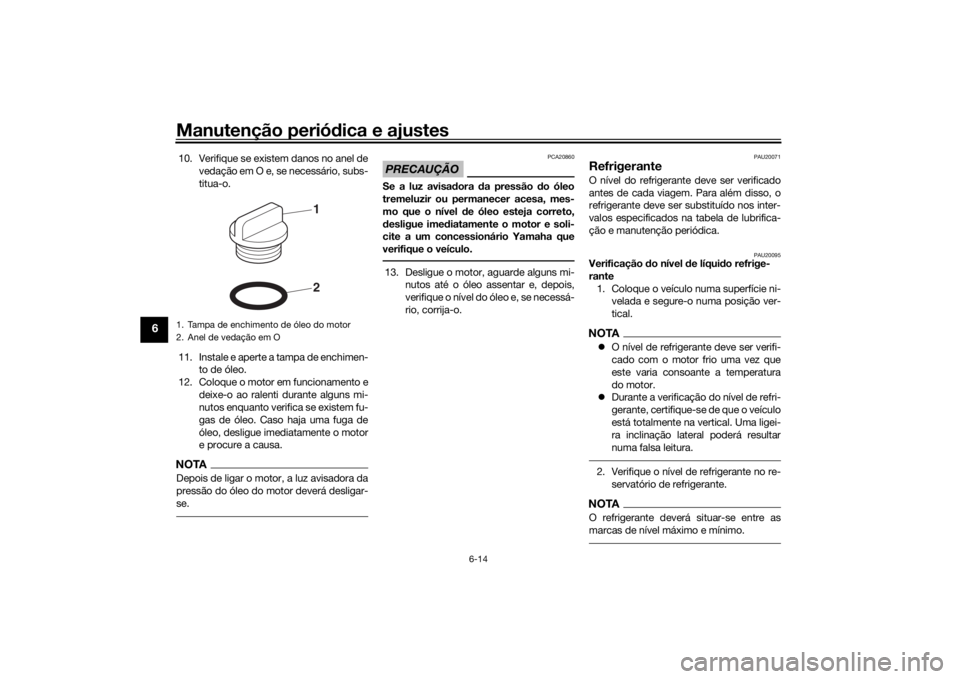

1. Tampa de enchimento de óleo do motor
2. Anel de vedação em O
21
UBU2P0P0.book Page 14 Friday, September 9, 2016 1:22 PM

Manutenção periódica e ajustes
6-15
6
3. Se o refrigerante estiver na marca de
nível mínimo ou abaixo desta, retire a
tampa do reservatório. AVISO! Retire
apenas a tampa do reservatório de
refrigerante. Nunca tente retirar a
tampa do ra dia dor enquanto o mo-
tor estiver quente.
[PWA15162]
4. Adicione refrigerante até à marca de
nível máximo e instale a tampa do res-
petivo reservatório. PRECAUÇÃO:
Caso não tenha líqui do refrigerante,
utilize água d estilada ou água ma-
cia. Não utilize água d ura nem água
salga da pois danificam o motor.
Caso tenha utiliza do água em vez
d e líqui do refrigerante, substitua-a
por líqui do refrigerante logo que
possível, caso contrário o sistema
d e refrigeração não ficará protegi-
d o contra congelação e corrosão.
Se tiver si do acrescenta da água ao
líqui do refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anticongelante do lí-
qui do refrigerante logo que possível, caso contrário a eficácia
d
o líqui do refrigerante será re duzi-
d a.
[PCA10473]
PAU59863
Substituição do líqui do refrigerante
1. Coloque o veículo numa superfície ni- velada e, se necessário, deixe o motor
arrefecer.
2. Coloque um recipiente sob o motor para recolher o líquido refrigerante
usado.
3. Retire o parafuso retentor da tampa do radiador e a tampa do radiador.
AVISO! Nunca tente retirar a tampa d o ra dia dor enquanto o motor esti-
ver quente.
[PWA10382]
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
123
1. Tampa do reservatório de refrigerante
1
Capaci dad e do reservatório de
refrigerante (até à marca de nível
máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
UBU2P0P0.book Page 15 Friday, September 9, 2016 1:22 PM

Manutenção periódica e ajustes
6-16
6
4. Retire a cobertura do reservatório de
refrigerante retirando a cavilha e o fi-
xador rápido, e retire o reservatório de
refrigerante. 5. Retire a tampa do reservatório de re-
frigerante.
6. Drene o refrigerante do respetivo re- servatório, virando o reservatório ao
contrário.
7. Instale o reservatório de refrigerante e a respetiva cobertura, colocando am-
bos na posição original e instalando a
cavilha e o fixador rápido. 8. Retire a cavilha de drenagem de refri-
gerante e a anilha para drenar o líqui-
do refrigerante do sistema de
refrigeração.
9. Depois do refrigerante estar totalmen- te drenado, lave minuciosamente o
sistema de refrigeração com água lim-
pa da torneira.1. Tampa do radiador
2. Parafuso retentor da tampa do radiador

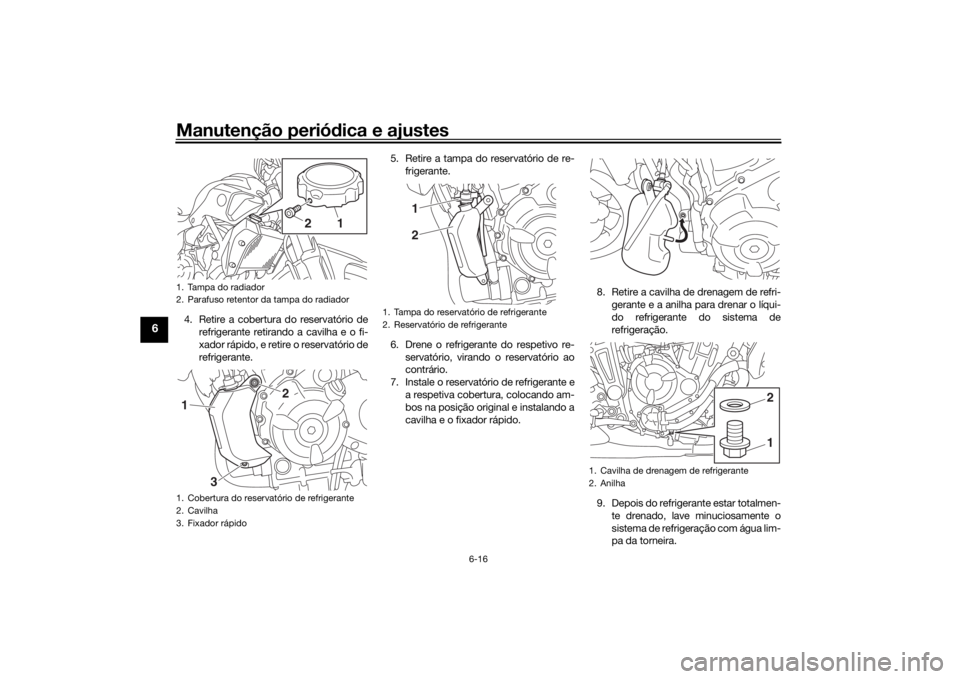

1. Cobertura do reservatório de refrigerante
2. Cavilha
3. Fixador rápido
2
1
2
1
3
1. Tampa do reservatório de refrigerante
2. Reservatório de refrigerante
21
1. Cavilha de drenagem de refrigerante
2. Anilha
12
UBU2P0P0.book Page 16 Friday, September 9, 2016 1:22 PM

Manutenção periódica e ajustes
6-17
6
10. Instale a cavilha de drenagem de refri-
gerante e a nova anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado.
11. Verta a quantidade especificada de lí- quido refrigerante recomendado no
radiador e no reservatório.
12. Coloque a tampa do reservatório de refrigerante.
13. Instale a tampa do radiador. 14. Coloque o motor em funcionamento,
deixe-o ao ralenti durante alguns mi-
nutos e depois desligue-o.
15. Retire a tampa do radiador para verifi- car o nível de líquido refrigerante no
radiador. Se necessário, acrescente
líquido refrigerante suficiente até que
atinja o topo do radiador e, finalmente,
coloque a tampa do radiador e o para-
fuso retentor da tampa do radiador.
16. Verifique o nível de líquido refrigerante
no reservatório. Se necessário, retire a
tampa do reservatório de refrigerante,
adicione líquido refrigerante até à
marca do nível máximo e volte a colo-
car a tampa.
17. Coloque o motor em funcionamento e
verifique se existem fugas de líquido
refrigerante no veículo. Caso detete
fugas de líquido refrigerante, solicite a
um concessionário Yamaha que veri-
fique o sistema de refrigeração.
PAU60451
Substituição do elemento do fil-
tro de ar e limpeza d o tubo de
inspeçãoO elemento do filtro de ar deve ser substi-
tuído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Solicite a um concessionário que substitua
o elemento do filtro de ar mais frequente-
mente se a condução for feita em áreas in-
vulgarmente húmidas ou poeirentas.
Porém, o tubo de inspeção do filtro de ar
pode ser acedido facilmente e deve ser fre-
quentemente verificado e, se necessário,
limpo.
Para limpar o tubo de inspeção do filtro
d e ar
1. Retire o tubo de inspeção do filtro de
ar por baixo da caixa do filtro de ar.
Binário
de aperto:
Cavilha de drenagem de refrigeran-
te:
7 N·m (0.7 kgf·m, 5.1 lb·ft)
Proporção de mistura de anticonge-
lante/água:
1:1
Anticongelante recomen dad o:
Anticongelante de etilenoglicol de
alta qualidade com anticorrosivos
para motores em alumínio
Quanti dad e de líqui do refrigerante:
Radiador (incluindo todas as vias): 1.60 L (1.69 US qt, 1.41 Imp.qt)
Reservatório de refrigerante (até à
marca do nível máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)1. Tubo de inspeção do filtro de ar
1
UBU2P0P0.book Page 17 Friday, September 9, 2016 1:22 PM

Manutenção periódica e ajustes
6-18
6
2. Limpe e, de seguida, instale o tubo.
PAU21386
Verificação da folga do punho do

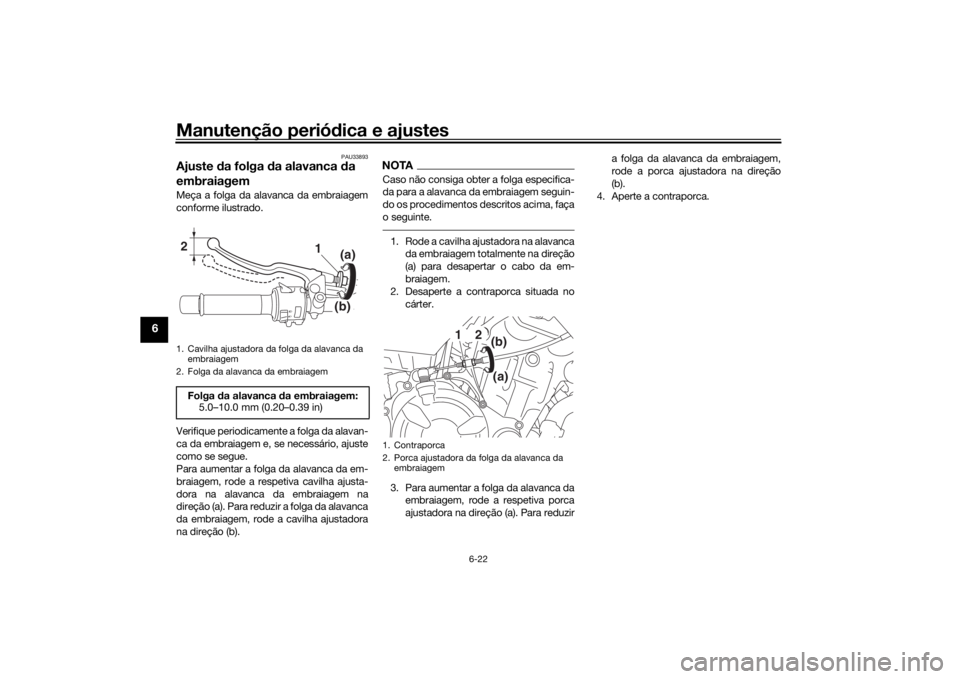

acelera dorMeça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, solicite a
um concessionário Yamaha que a ajuste.
PAU21402
Folga das válvulasA folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
1. Folga do punho do aceleradorFolga do punho do acelera dor:
3.0–5.0 mm (0.12–0.20 in)
1
UBU2P0P0.book Page 18 Friday, September 9, 2016 1:22 PM

Manutenção periódica e ajustes
6-19
6
PAU64410
Pneus Os pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão de ar d os pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização d este veículo com a pressão
d os pneus incorreta po de causar feri-
mentos graves ou morte devi do à per da
d e controlo.
 A pressão de ar dos pneus deve ser
verifica da e ajusta da com os pneus
frios (isto é, quan do a temperatura
d os pneus é igual à temperatura
ambiente).
 A pressão de ar dos pneus tem de
ser ajustad a de acor do com a velo-
ci dad e de con dução e o peso total d
o con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.
AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.

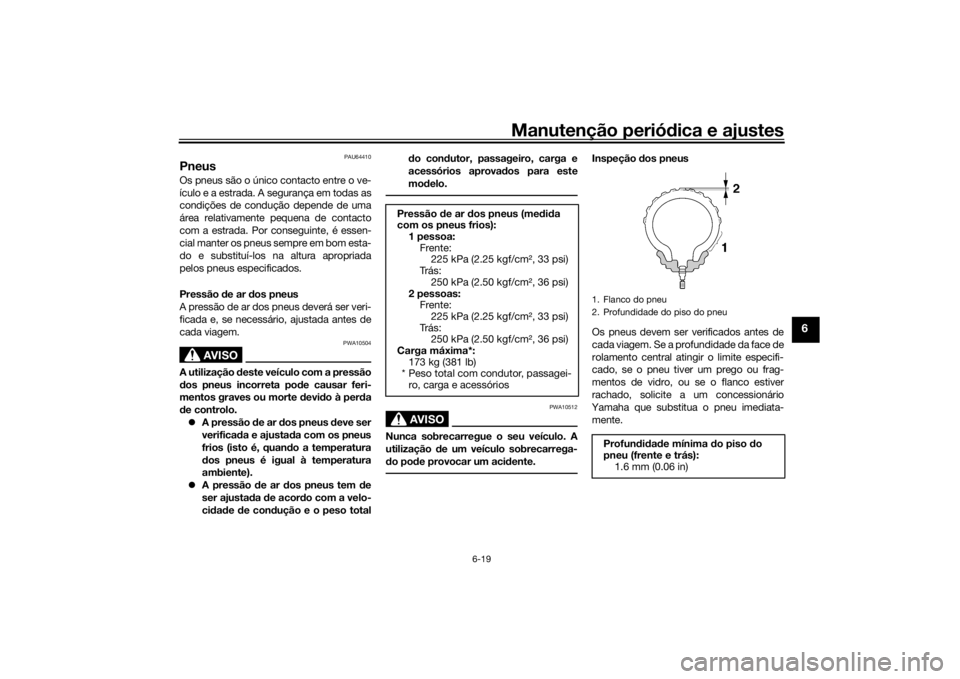

Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
Pressão
de ar d os pneus (me did a
com os pneus frios): 1 pessoa:
Frente: 225 kPa (2.25 kgf/cm2, 33 psi)
Tr á s :
250 kPa (2.50 kgf/cm2, 36 psi)
2 pessoas: Frente:
225 kPa (2.25 kgf/cm2, 33 psi)
Tr á s : 250 kPa (2.50 kgf/cm2, 36 psi)
Carga máxima*: 173 kg (381 lb)
* Peso total com condutor, passagei-
ro, carga e acessórios 1. Flanco do pneu
2. Profundidade do piso do pneu
Profun did ad e mínima d o piso do
pneu (frente e trás):
1.6 mm (0.06 in)
UBU2P0P0.book Page 19 Friday, September 9, 2016 1:22 PM

Manutenção periódica e ajustes
6-20
6
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a perd a de controlo.
 A tarefa d e substituição de to das as
peças relacionad as com as rodas e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição d e um pneu,
con duza a veloci dad es mo dera das,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10902
 Os pneus d a frente e de trás devem
ser da mesma marca e mo delo;
caso contrário, as características
d e con dução do motociclo po dem
ser diferentes, o que pod eria cau-
sar um aci dente.
 Certifique-se sempre de que as
tampas das válvulas estão bem ins-
tala das para evitar a fuga de pres-
são de ar.
 Utilize apenas as válvulas para
pneus e os núcleos de válvula in di-
cad os na lista abaixo para evitar o
esvaziamento dos pneus durante a
con dução.Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com
vedante
UBU2P0P0.book Page 20 Friday, September 9, 2016 1:22 PM

Manutenção periódica e ajustes
6-21
6
AVISO
PWA10601
Este motociclo está equipad o com
pneus para veloci dad e super alta. Verifi-
que os pontos seguintes de mo do a tirar
o máximo parti do da eficiência d estes
pneus.  Utilize apenas os pneus sobresse-
lentes especifica dos. Outro tipo d e
pneus pod erá rebentar a veloci da-
d es super altas.
 Os pneus completamente novos
pod em ter uma ad erência relativa-
mente fraca em certas superfícies d
e estra da até terem si do “rod a-
d os”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
d uzir mo derad amente durante
aproxima damente 100 km (60 mi)
antes de fazer qualquer viagem a
alta veloci dad e.
 Os pneus têm de ser aqueci dos an-
tes de uma viagem a alta veloci da-
d e.
 Ajuste sempre a pressão de ar dos
pneus em conformi dad e com as
con diç ões
de u
tilização.
PAU21963
Rodas d e ligaPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
 Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
 A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
Pneu
da frente:
Tamanho:
120/70 ZR 17M/C(58W)
Fabricante/modelo: MICHELIN/PILOT ROAD 3
BRIDGESTONE/BT023F F
Pneu de trás:
Tamanho:
180/55 ZR 17M/C(73W)
Fabricante/modelo: MICHELIN/PILOT ROAD 3A
BRIDGESTONE/BT023R M
DIANTEIRO e TRASEIRO: Válvula de ar do pneu:
TR412
Núcleo de válvula: #9100 (original)
UBU2P0P0.book Page 21 Friday, September 9, 2016 1:22 PM

Manutenção periódica e ajustes
6-22
6
PAU33893
Ajuste da folga da alavanca da
embraiagemMeça a folga da alavanca da embraiagem
conforme ilustrado.
Verifique periodicamente a folga da alavan-
ca da embraiagem e, se necessário, ajuste
como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a respetiva cavilha ajusta-
dora na alavanca da embraiagem na
direção (a). Para reduzir a folga da alavanca
da embraiagem, rode a cavilha ajustadora
na direção (b).
NOTACaso não consiga obter a folga especifica-
da para a alavanca da embraiagem seguin-
do os procedimentos descritos acima, faça
o seguinte.1. Rode a cavilha ajustadora na alavanca
da embraiagem totalmente na direção
(a) para desapertar o cabo da em-
braiagem.
2. Desaperte a contraporca situada no
cárter.
3. Para aumentar a folga da alavanca da embraiagem, rode a respetiva porca
ajustadora na direção (a). Para reduzir a folga da alavanca da embraiagem,
rode a porca ajustadora na direção
(b).
4. Aperte a contraporca.
1. Cavilha ajustadora da folga da alavanca da embraiagem
2. Folga da alavanca da embraiagemFolga da alavanca da embraiagem:
5.0–10.0 mm (0.20–0.39 in)2
1
(b)(a)
1. Contraporca
2. Porca ajustadora da folga da alavanca da
embraiagem
1
2
(a)(b)
UBU2P0P0.book Page 22 Friday, September 9, 2016 1:22 PM
