FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
mó dulo do conta dor multifuncional. A
alteração dos ajustes durante a con du-
ção po de distrair o con dutor e aumentar
o risco d e acidente.O módulo do contador multifuncional está
equipado com o seguinte:
 um velocímetro
 um taquímetro 
um relógio
 um indicador de combustível
 um indicador de economia
 um visor da caixa de transmissão
 um visor do modo de transmissão
(mostra o modo de transmissão se-
leccionado)
 um visor multifuncional
 um dispositivo de auto-diagnóstico
NOTACertifique-se de que roda a chave
para “ON” antes de utilizar as teclas
“SELECT” e “RESET”.
 Apenas para o R.U.: Para alternar os
visores do velocímetro e multifuncio-
nal entre quilómetros e milhas, prima
a tecla “SELECT” durante pelo menos
um segundo.
Taquímetro
O taquímetro permite ao condutor contro-
lar a velocidade do motor e mantê-la den-
tro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o taquímetro avançará rapidamente pela
gama de rpm e regressará a zero rpm, a fim
de testar o circuito eléctrico.PRECAUÇÃO
PCA10032
Não utilize o motor na zona vermelha d o
taquímetro.
Zona vermelha: 11250 rpm e acima

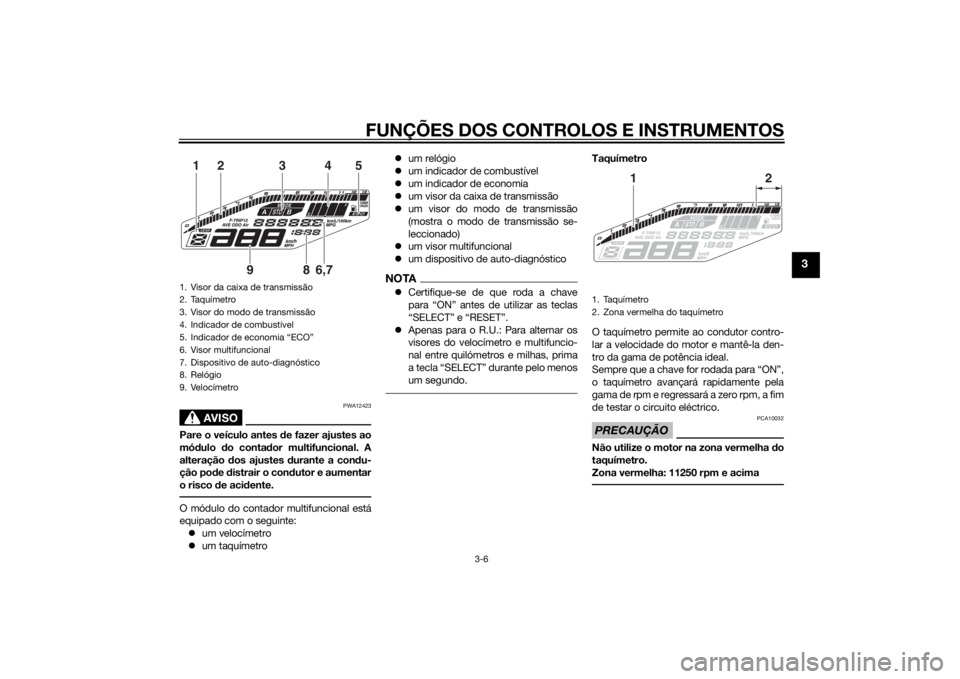

1. Visor da caixa de transmissão
2. Taquímetro
3. Visor do modo de transmissão
4. Indicador de combustível
5. Indicador de economia “ECO”
6. Visor multifuncional
7. Dispositivo de auto-diagnóstico
8. Relógio
9. Velocímetro
1
2
3
4
5
6,7
8
9
1. Taquímetro
2. Zona vermelha do taquímetro
2
1
U1RCP0P0.book Page 6 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
Relógio
O relógio é exibido quando a chave é roda-
da para “ON”. Além disso, o relógio pode
ser exibido durante 10 segundos, premin-
do a tecla “SELECT” quando o interruptor
principal estiver na posição “OFF”, “LOCK”
ou “ ”.
Para acertar o relógio1. Rode a chave para “ON”.
2. Prima simultaneamente as teclas “SE-LECT” e “RESET” durante pelo menos
dois segundos.
3. Quando os dígitos da hora ficarem in- termitentes, prima a tecla “RESET”
para acertar a hora.
4. Prima a tecla “SELECT” e os dígitos dos minutos ficarão intermitentes. 5. Prima a tecla “RESET” para acertar os
minutos.
6. Prima a tecla “SELECT” e depois sol- te-a para colocar o relógio em funcio-
namento.
In dica dor de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. Os segmentos do vi-
sor correspondentes ao contador de com-
bustível desaparecem na direcção de “E”
(vazio) à medida que o nível de combustível
diminui. Quando o último segmento e o in-
dicador de advertência do nível de
combustível “ ” ficarem intermitentes, re-
abasteça logo que possível.
NOTAEste indicador de combustível está equipa-
do com um sistema de auto-diagnóstico.
Se for detetado algum problema no circuito
eléctrico, o ciclo seguinte é repetido até
que a avaria seja corrigida: segmentos do
nível de combustível e indicador de adver-
tência do nível de combustível “ ” piscam
oito vezes e, depois, apagam-se durante
aproximadamente 3 segundos. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.In dica dor de economia

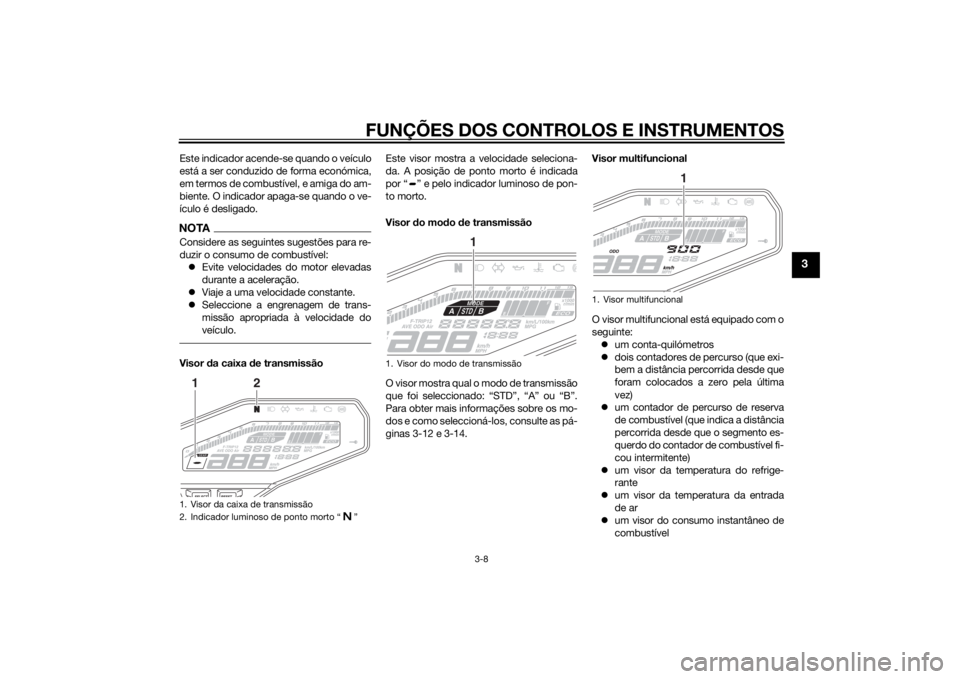

1. Relógio
1
1. Indicador de combustível
2. Indicador de advertência do nível de
combustível “ ”
1
2
1. Indicador de economia “ECO”
1
U1RCP0P0.book Page 7 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
Este indicador acende-se quando o veículo
está a ser conduzido de forma económica,
em termos de combustível, e amiga do am-
biente. O indicador apaga-se quando o ve-
ículo é desligado.NOTAConsidere as seguintes sugestões para re-
duzir o consumo de combustível: Evite velocidades do motor elevadas
durante a aceleração.
 Viaje a uma velocidade constante.
 Seleccione a engrenagem de trans-
missão apropriada à velocidade do
veículo.Visor da caixa de transmissão Este visor mostra a velocidade seleciona-
da. A posição de ponto morto é indicada
por “ ” e pelo indicador luminoso de pon-
to morto.
Visor
do mo do d e transmissão
O visor mostra qual o modo de transmissão
que foi seleccionado: “STD”, “A” ou “B”.
Para obter mais informações sobre os mo-
dos e como seleccioná-los, consulte as pá-
ginas 3-12 e 3-14. Visor multifuncional
O visor multifuncional está equipado com o
seguinte:
 um conta-quilómetros
 dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)
 um contador de percurso de reserva
de combustível (que indica a distância
percorrida desde que o segmento es-
querdo do contador de combustível fi-
cou intermitente)
 um visor da temperatura do refrige-
rante
 um visor da temperatura da entrada
de ar
 um visor do consumo instantâneo de
combustível1. Visor da caixa de transmissão
2. Indicador luminoso de ponto morto “ ”
1
2
1. Visor do modo de transmissão
1
1. Visor multifuncional
1
U1RCP0P0.book Page 8 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
um visor do consumo médio de com-
bustível
Prima a tecla “SELECT” para alternar o vi-
sor entre os modos de consumo de com-
bustível instantâneo “km/L” ou “L/100 km”,
da média de consumo de combustível
“AVE_ _._ km/L” ou “AVE_ _._ L/100 km”,
da temperatura do refrigerante “°C”, da
temperatura da entrada de ar “Air_ _ °C”,
do conta-quilómetros “ODO”, e do conta-
dor de percurso “TRIP 1” e “TRIP 2” pela
ordem seguinte:
km/L ou L/100 km → AVE_ _._ km/L ou
AVE_ _._ L/100 km → °C → Air_ _ °C →
ODO → TRIP 1 → TRIP 2
Só para o RU:
Prima a tecla “SELECT” para alternar o vi-
sor entre os modos de consumo de com-
bustível instantâneo “km/L”, “L/100 km” ou
“MPG”, da média de consumo de combus-
tível “AVE_ _._ km/L”, “AVE_ _._ L/100 km”
ou “AVE_ _._ MPG”, da temperatura do re-
frigerante “°C”, da temperatura da entrada
de ar “Air_ _ °C”, do conta-quilómetros
“ODO”, e dos contadores de percurso
“TRIP 1” e “TRIP 2” pela seguinte ordem: km/L, L/100 km ou MPG
→ AVE_ _._ km/L,
AVE_ _._ L/100 km ou AVE_ _._ MPG → °C
→ Air_ _ °C → ODO → TRIP 1 → TRIP 2
NOTAPrima a tecla “RESET” para alternar o visor
pela ordem inversa.Se o indicador de advertência do nível de
combustível “ ” e o segmento esquerdo
do contador de combustível ficarem inter-
mitentes, o visor mu da automaticamente
para o modo de contador de percurso da
reserva de combustível “F-TRIP” e começa
a contar a distância percorrida a partir des-
se ponto. Nesse caso, prima a tecla “SE-
LECT” para mudar o visor entre os diversos
modos de contador de percurso, conta-
quilómetros, consumo de combustível ins-
tantâneo e de média de consumo de com-
bustível, pela ordem seguinte:
F-TRIP → km/L ou L/100 km → AVE_ _._
km/L ou AVE_ _._ L/100 km → °C → Air_ _
°C → ODO → TRIP 1 → TRIP 2 → F-TRIP Só para o RU:
F-TRIP
→ km/L, L/100 km ou MPG → AVE_
_._ km/L, AVE_ _._ L/100 km ou AVE_ _._
MPG → °C → Air_ _ °C → ODO → TRIP 1
→ TRIP 2 → F-TRIP
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “SELECT”, e
prima depois a tecla “RESET” durante pelo
menos um segundo.
Se não reiniciar o contador de percurso da
reserva de combustível manualmente, este
reinicia-se automaticamente e o visor volta
para o modo anterior após reabastecer e
percorrer 5 km (3 mi).

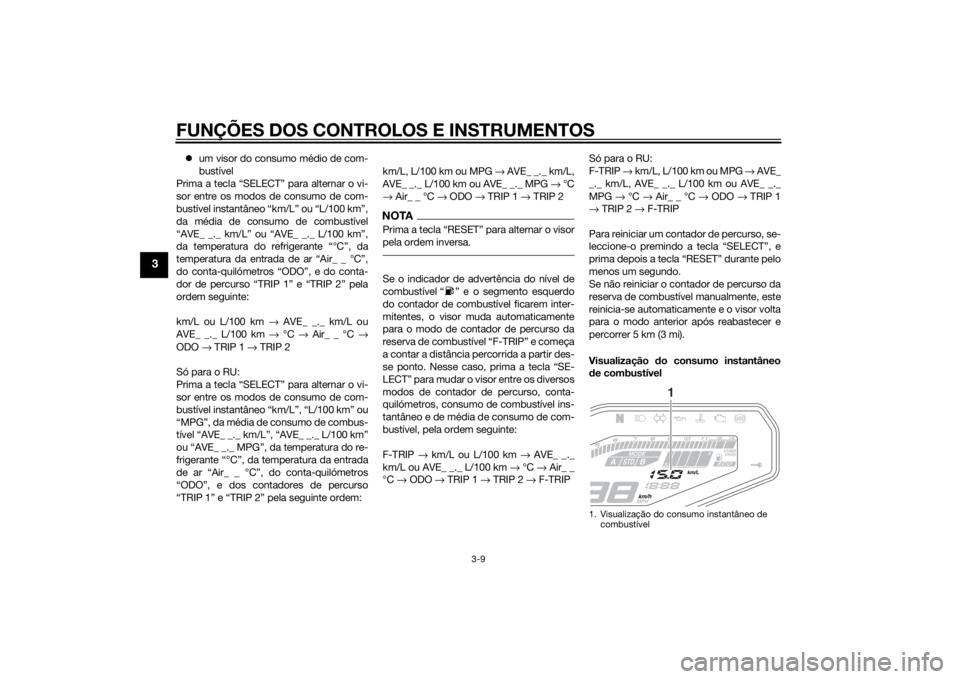

Visualização do consumo instantâneo
d e combustível
1. Visualização do consumo instantâneo de
combustível
1
U1RCP0P0.book Page 9 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
O visor do consumo de combustível instan-
tâneo pode ser regulado para “km/L” ou
“L/100 km” ou “MPG” (só para o RU). “km/L”: É mostrada a distância que
pode ser percorrida com 1.0 L de
combustível nas condições de condu-
ção atuais.
 “L/100 km”: É mostrada a quantidade
de combustível necessário para per-
correr 100 km nas condições de con-
dução atuais.
 “MPG” (só para o R.U.): É mostrada a
distância que pode ser percorrida
com 1.0 Imp.gal de combustível nas
condições de condução atuais.
Para alternar entre os visores de consumo
de combustível instantâneo, prima a tecla
“SELECT” durante um segundo quando for
mostrado um dos visores.NOTASe estiver a viajar a velocidades inferiores a
20 km/h (12 mi/h), é mostrado “_ _._”.
Mo do da mé dia de consumo de com-
bustível
O visor da média de consumo de combus-
tível pode ser definido para “AVE_ _._
km/L”, “AVE_ _._ L/100 km” ou “AVE_ _._
MPG” (só para o RU).
Este visor mostra a média de consumo de
combustível depois de ser reiniciado.  “AVE_ _._ km/L”: É mostrada a distân-
cia média que pode ser percorrida
com 1.0 L de combustível.
 “AVE_ _._ L/100 km”: É mostrada a
quantidade média de combustível ne-
cessário para percorrer 100 km.
 “AVE_ _._ MPG” (só para o R.U.): É
mostrada a distância média que pode
ser percorrida com 1.0 Imp.gal de
combustível. Para alternar entre os visores da média de
consumo de combustível, prima a tecla
“SELECT” durante um segundo quando for
mostrado um dos visores.
Para reiniciar o visor da média de consumo
de combustível, seleccione-o premindo a
tecla “SELECT” e, depois, prima a tecla
“RESET” durante pelo menos um segundo.
NOTADepois de reiniciar um visor da média de
consumo de combustível, é mostrado “_
_._” nesse visor até o veículo ter percorrido

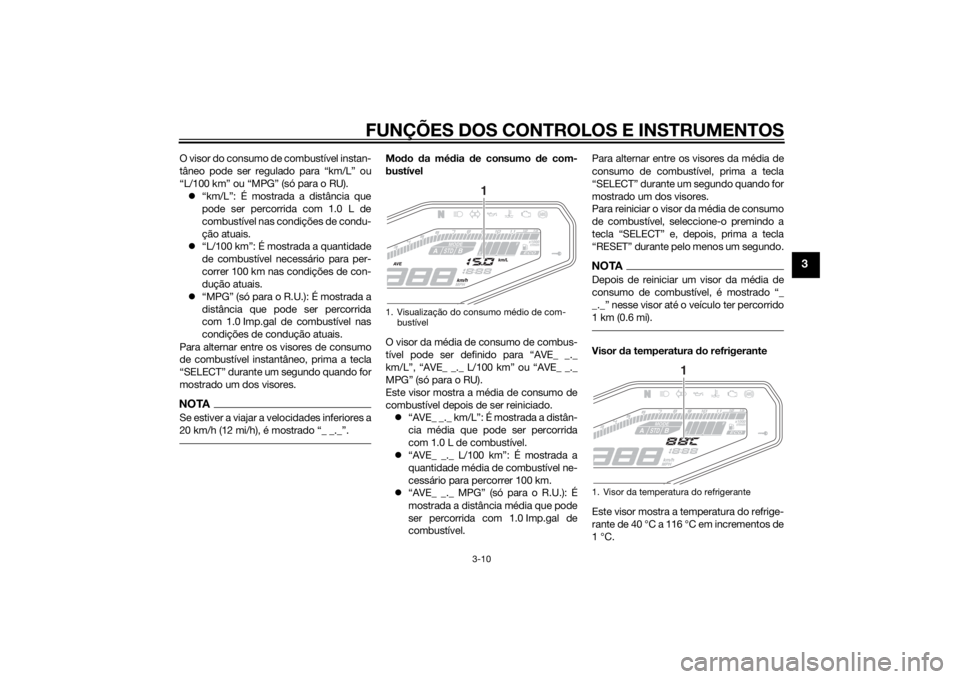

1 km (0.6 mi).Visor
da temperatura do refrigerante
Este visor mostra a temperatura do refrige-
rante de 40 °C a 116 °C em incrementos de
1 °C.
1. Visualização do consumo médio de com- bustível
1
1. Visor da temperatura do refrigerante
1
U1RCP0P0.book Page 10 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
Se a mensagem “HI” ficar intermitente,
pare o veículo e, depois, desligue o motor
e deixe-o arrefecer. (Consulte a página
6-45.)NOTAQuando a temperatura do refrigerante
ficar inferior a 40 °C, aparece a indica-
ção “LO”.
 A temperatura do refrigerante varia
com as alterações climáticas e com a
carga sobre o motor.Visor da temperatura da entrad a de ar
O visor da temperatura da entrada de ar in-
dica a temperatura do ar aspirado para
dentro da caixa do filtro de ar. Este visor mostra a temperatura da entrada
de ar de –9 °C a 99 °C em incrementos de
1 °C.
NOTA
–9 °C é a indicação mostrada mesmo
que a temperatura da entrada de ar
seja inferior a –9 °C.
 A temperatura da entrada de ar pode
variar da temperatura ambiente.Dispositivo d e auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários cir-
cuitos eléctricos. Se for detectado algum problema num
desses circuitos, a luz de advertência de
problema no motor acender-se-á e o visor
indicará um código de erro.
Se o visor exibir qualquer código de erro,
anote o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do siste-
ma imobilizador.
Se for detectado algum problema nos cir-
cuitos do sistema imobilizador, o indicador
luminoso deste sistema irá piscar e o visor
indicará um código de erro.
NOTASe o visor exibir o código de erro 52, este
poderá ter sido provocado por interferência
do transmissor-receptor. Se este erro apa-
recer, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em fun-
cionamento.NOTACertifique-se de que não existem quais-
quer outras chaves do imobilizador próxi-
mas do interruptor principal, e não guarde
mais do que uma chave deste tipo no mes-
1. Visor da temperatura da entrada de ar
1
1. Exibição de código de erro
2. Luz de advertência de problema no motor “ ”
3. Indicador luminoso do sistema imobilizador “ ”
1
2
3
U1RCP0P0.book Page 11 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
mo porta-chaves! As chaves do sistema
imobilizador podem provocar interferência,
o que poderá impedir o motor de funcionar.2. Se o motor funcionar, desligue-o etente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou am- bas não colocarem o motor em fun-
cionamento, leve o veículo, a chave
de reconfiguração do código e as
duas chaves normais a um concessio-
nário Yamaha para reconfigurar as
chaves normais.PRECAUÇÃO
PCA11591
Quan do o visor exibe um có digo de erro,
o veículo deverá ser verificad o logo que
possível d e modo a evitar d anos no mo-
tor.
Mo do d e controlo d a luminosidad e
Esta função permite-lhe ajustar o brilho do
painel do módulo do contador multifuncio-
nal, de modo a adaptar-se às condições de
iluminação exterior.
Como ajustar a luminosidade1. Rode a chave para “OFF”.
2. Enquanto prime a tecla “SELECT”, rode a chave para “ON” e continue a
premir a tecla até o visor alternar para
o modo de controlo da luminosidade.
3. Prima a tecla “RESET” para definir o
nível de luminosidade.
4. Prima a tecla “SELECT” para voltar ao visor inicial.
PAU47633
Mod o D (mo do de transmissão)O Modo D é um sistema de desempenho
do motor controlado electronicamente que
permite seleccionar três modos (“STD”, “A”
e “B”).
Prima o interruptor do modo de transmis-
são “MODE” para alternar entre os modos.
(Consulte a página 3-14 para obter explica-
ções sobre o interruptor do modo de trans-
missão.)NOTAAntes de utilizar o Modo D, certifique-se de
que compreende o funcionamento do mes-
mo, assim como o do interruptor do modo
de transmissão MODE.
1. Visualização do nível de luminosidade
1
1. Interruptor do modo de transmissão “MO-
DE”
1
U1RCP0P0.book Page 12 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
Modo “STD”
O modo “STD” é adequado para condições
de condução variadas.
Este modo permite que o condutor usufrua
de uma condução suave e desportiva, des-
de a gama de baixa velocidade à gama de
alta velocidade.
Mo do “A”
No modo “A” o motor apresenta uma res-
posta mais desportiva nas gamas de baixa
e média velocidade, quando comparado
com o modo “STD”.
Mo do “B”
No modo “B”, um modo adequado a con-
dições de condução que exijam uma utili-
zação especialmente delicada do
acelerador, a resposta é um pouco mais
lenta em relação ao modo “STD”.
PAU1234E
Interruptores do guia dorEsquer da Direita
PAU12351
Interruptor d
e ultrapassagem “ ”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12401
Interruptor d e farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de direcção “ / ”
4. Interruptor da buzina “ ”
2341
1. Interruptor de arranque/paragem do motor “ / / ”
2. Interruptor do modo de transmissão “MO- DE”
3. Interruptor de perigo “ ”
123
U1RCP0P0.book Page 13 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
PAU12461
Interruptor do sinal d e mudança de
d irecção “ / ”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU54211
Interruptor de arranque/paragem do
motor “ / / ”
Para ligar o motor com o motor de arran-
que, coloque este interruptor em “ ” e,
depois, prima a parte “ ” do interruptor.
Consulte a página 5-1 para obter instru-
ções relativas ao arranque, antes de colo-
car o motor em funcionamento.
Coloque este interruptor em “ ” para des-
ligar o motor em caso de emergência, tal
como quando o veículo se vira ou o cabo
do acelerador fica preso.
PAU44712
A luz de advertência de problema no motor
e a luz de advertência do ABS (apenas para
modelo com sistema ABS) podem acen-
der-se quando a chave é rodada para “ON”
e o interruptor de arranque é premido, mas
isto não indica qualquer avaria.
PAU12734
Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10062
Não utilize as luzes d e perigo durante
um longo períod o de tempo com o mo-
tor desliga do, caso contrário a bateria
pod e descarregar.
PAU47496
Interruptor do mo do d e transmissão
“MODE”
AVISO
PWA15341
Não mu de o Mo do D enquanto o veículo
está em an damento.Utilizando este interruptor, o modo de
transmissão é alterado para “STD”, “A” ou
“B” pela seguinte ordem:
STD → A → B → STD
O punho do acelerador deve estar comple-
tamente fechado para poder mudar o
modo de transmissão. (Consulte a página
3-12 para obter explicações sobre cada
modo de transmissão.)NOTA O modo está predefinido para “STD”.
O modo é reposto a “STD” quando a
chave é rodada para a posição “OFF”.
 O modo selecionado é mostrado no
visor do modo de transmissão. (Con-
sulte a página 3-8.)
U1RCP0P0.book Page 14 Monday, June 17, 2013 6:51 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
PAU12821
Alavanca da embraiagemA alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-26.)
PAU12872
Pe dal d e mu dança de veloci da-
d esO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 6 veloci-
dades instalada neste motociclo.
PAU26825
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, rode o dis-
co ajustador enquanto segura a alavanca
afastada do punho do acelerador. Certifi-
que-se de que o ponto de afinação ade-
quado no disco ajustador está alinhado
com a marca “ ” na alavanca do travão.
1. Alavanca da embraiagem
1
1. Pedal de mudança de velocidades
1
1. Alavanca do travão
2. Distância entre a alav anca do travão e o pu-
nho do acelerador
3. Disco ajustador da posição da alavanca do travão
4. Marca “ ”
543
21
1
2
43
U1RCP0P0.book Page 15 Monday, June 17, 2013 6:51 PM
