YAMAHA MT-09 2014 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2014, Model line: MT-09, Model: YAMAHA MT-09 2014Pages: 108, PDF Size: 3.15 MB
Page 61 of 108

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.6. Aplique uma camada pouco espessade óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
NOTACertifique-se de que o anel de vedação em
O está bem encaixado.7. Instale o novo cartucho do filtro deóleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário. 8. Instale a cavilha de drenagem de óleo
do motor e a respetiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
9. Reabasteça com a quantidade espe- cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
2
1
1. Anel de vedação em O
1. Chave de binário
Binário d e aperto:
Cartucho do filtro de óleo: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário d e aperto:
Cavilha de drenagem de óleo do
motor: 43 Nm (4.3 m·kgf, 31 ft·lbf)
1
U1RCP0P0.book Page 10 Monday, June 17, 2013 6:51 PM
Page 62 of 108

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de quali dad e superior à
especificad a. Para além disso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
Certifique-se de que não entra ne-
nhum material estranho no cárter.
10. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10402
Se a luz de a dvertência do nível de óleo
tremeluzir ou permanecer acesa, mes-
mo que o nível de óleo esteja correcto,
d esligue ime diatamente o motor e soli-
cite a um concessionário Yamaha que
verifique o veículo.11. Desligue o motor, aguarde alguns mi- nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
PAU20071
RefrigeranteO nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU20093
Verificação do nível de líqui do refrige-
rante 1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical.NOTAO nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.
Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.2. Verifique o nível de refrigerante no re-
servatório de refrigerante.NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.
Óleo do motor recomen dad o:
Consulte a página 8-1.
Quantid ad e de óleo:
Sem substituição do cartucho do
filtro de óleo:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Com substituição do cartucho do
filtro de óleo:
2.70 L (2.85 US qt, 2.38 Imp.qt)
U1RCP0P0.book Page 11 Monday, June 17, 2013 6:51 PM
Page 63 of 108

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
3. Se o refrigerante estiver na marca denível mínimo ou abaixo desta, retire a
tampa do reservatório.
4. Adicione refrigerante até à marca de nível máximo e instale a tampa do res-
pectivo reservatório. AVISO! Retire apenas a tampa
do reservatório de
refrigerante. Nunca tente retirar a
tampa do ra dia dor enquanto o mo-
tor estiver quente.
[PWA15162]
PRECAUÇÃO: Caso não tenha lí-
qui do refrigerante, utilize água des-
tila da ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-
za do água em vez d e líquido refri-
gerante, substitua-a por líqui do
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegi do contra conge-
lação e corrosão. Se tiver si do
acrescentad a água ao líqui do refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquid o refrige-
rante logo que possível, caso con-
trário a eficácia do líquid o
refrigerante será re duzi da.
[PCA10473] PAU57961
Substituição
do líqui do refrigerante
1. Coloque o veículo numa superfície ni- velada e, se necessário, deixe o motor
arrefecer.
2. Coloque um recipiente sob o motor
para recolher o líquido refrigerante
usado.
3. Retire o parafuso retentor da tampa
do radiador, o retentor da tampa do
radiador e a tampa do radiador.
AVISO! Nunca tente retirar a tampa
d o ra dia dor enquanto o motor esti-
ver quente.
[PWA10382]
4. Retire a cobertura do reservatório de refrigerante e o reservatório de refri-
gerante, retirando as respectivas cavi-
lhas e anilhas.
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa do reservatório de refrigerante
21
3
1
Capaci dad e do reservatório de re-
frigerante (até à marca de nível má-
ximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tampa do radiador
2. Parafuso retentor da tampa do radiador
3. Retentor da tampa do radiador
2
1
3
U1RCP0P0.book Page 12 Monday, June 17, 2013 6:51 PM
Page 64 of 108

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
5. Retire a tampa do reservatório de re-frigerante.
6. Drene o refrigerante do respetivo re- servatório, virando o reservatório ao
contrário. 7. Instale o reservatório de refrigerante e
a respectiva cobertura, colocando
ambos na respectiva posição original
e instalando as anilhas e cavilhas.
8. Retire a cavilha de drenagem de refri-
gerante e a anilha para drenar o siste-
ma de refrigeração.
9. Depois do refrigerante estar totalmen- te drenado, lave minuciosamente o
sistema de refrigeração com água lim-
pa da torneira.
10. Instale a cavilha de drenagem de refri- gerante e a nova anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado. 11. Verta a quantidade especificada de lí-
quido refrigerante recomendado no
radiador e no reservatório.
12. Coloque a tampa do reservatório de refrigerante.
13. Instale a tampa do radiador.
14. Coloque o motor em funcionamento,
deixe-o ao ralenti durante alguns mi-

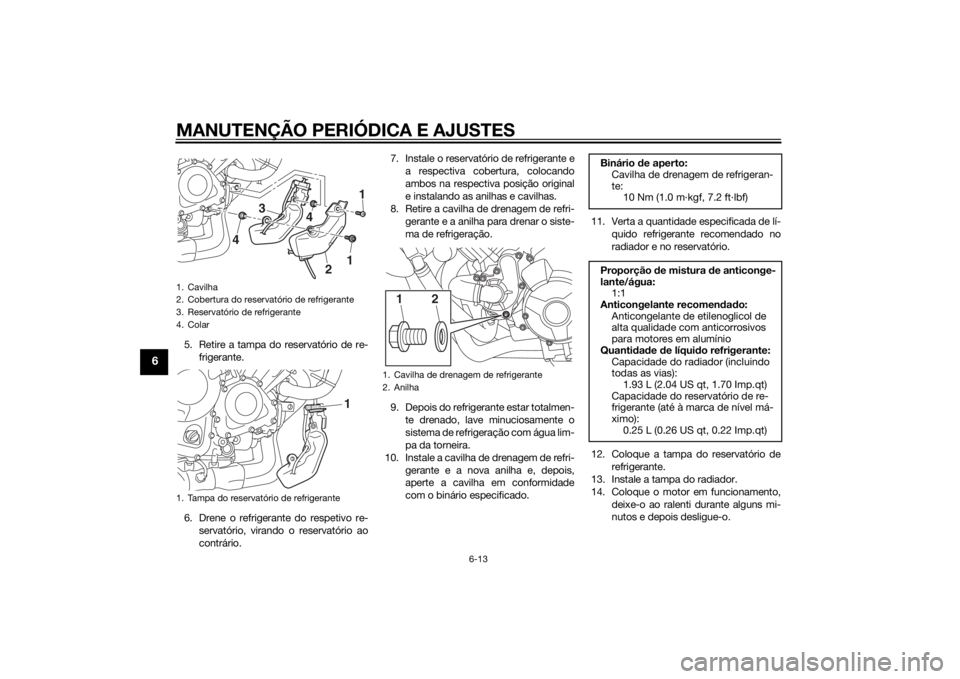

nutos e depois desligue-o.1. Cavilha
2. Cobertura do reservatório de refrigerante
3. Reservatório de refrigerante
4. Colar
1. Tampa do reservatório de refrigerante
1
1
2
4
3
4
1
1. Cavilha de drenagem de refrigerante
2. Anilha
1
2
Binário de aperto:
Cavilha de drenagem de refrigeran-
te: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proporção de mistura d e anticonge-
lante/água: 1:1
Anticongelante recomen dad o:
Anticongelante de etilenoglicol de
alta qualidade com anticorrosivos
para motores em alumínio
Quanti dad e de líqui do refrigerante:
Capacidade do radiador (incluindo
todas as vias):
1.93 L (2.04 US qt, 1.70 Imp.qt)
Capacidade do reservatório de re-
frigerante (até à marca de nível má-
ximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U1RCP0P0.book Page 13 Monday, June 17, 2013 6:51 PM
Page 65 of 108

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
15. Retire a tampa do radiador para verifi-car o nível de líquido refrigerante no
radiador. Se necessário, acrescente
líquido refrigerante suficiente até que
atinja o topo do radiador e, finalmente,
coloque a tampa do radiador, o reten-
tor da tampa do radiador e o parafuso
retentor da tampa do radiador.
16. Verifique o nível de líquido refrigerante no reservatório. Se necessário, retire a
tampa do reservatório de refrigerante,
adicione líquido refrigerante até à
marca do nível máximo e volte a colo-
car a tampa.
17. Coloque o motor em funcionamento e verifique se existem fugas de líquido
refrigerante no veículo. Caso detete
fugas de líquido refrigerante, solicite a
um concessionário Yamaha que veri-
fique o sistema de refrigeração.
PAU36765
Elemento do filtro de arO elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na ta-
bela de lubrificação e manutenção
periódica. Solicite a um concessionário
Yamaha que substitua o elemento do filtro
de ar.
PAU44735
Verificação da veloci dad e de ra-
lenti do motorVerifique a velocidade de ralenti do motor
e, se necessário, solicite a um concessio-
nário Yamaha que a rectifique.
Ve l o c i dad e de ralenti do motor:
1100–1300 rpm
U1RCP0P0.book Page 14 Monday, June 17, 2013 6:51 PM
Page 66 of 108

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
PAU21385
Verificação da folga do punho do
acelera dorA folga do punho do acelerador deverá me-
dir 3.0–5.0 mm (0.12–0.20 in) na borda inte-
rior do punho do acelerador. Verifique
periodicamente a folga do punho do acele-
rador e, se necessário, solicite a um con-
cessionário Yamaha que a ajuste.
PAU21402
Folga das válvulasA folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU21778
PneusOs pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão de ar d os pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização d este veículo com a pressão
d os pneus incorrecta po de causar feri-
mentos graves ou morte devi do à per da
d e controlo.
A pressão de ar d os pneus d eve ser
verifica da e ajustad a com os pneus
frios (isto é, quand o a temperatura
d os pneus é igual à temperatura
ambiente).
A pressão de ar dos pneus tem de
ser ajusta da de acor do com a velo-
ci dad e de con dução e o peso total
1. Folga do punho do acelerador
1
U1RCP0P0.book Page 15 Monday, June 17, 2013 6:51 PM
Page 67 of 108

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
do con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.
AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
Solicite a um concessionário
Yamaha que substitua os pneus ex- cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
A tarefa de substituição de to das as
peças relaciona das com as ro das e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
Após a substituição d e um pneu,
con duza a veloci dad es mo derad as,
uma vez que a superfície do pneu
Pressão
de ar d os pneus (me did a
com os pneus frios): Carga até 90 kg (198 lb):
Frente: 250 kPa (2.50 kgf/cm², 36 psi)
Tr á s :
290 kPa (2.90 kgf/cm², 42 psi)
90 kg (198 lb) carga–carga máxi-
ma:
Frente: 250 kPa (2.50 kgf/cm², 36 psi)
Tr á s :
290 kPa (2.90 kgf/cm², 42 psi)
Con dução a alta veloci dad e:
Frente:
250 kPa (2.50 kgf/cm², 36 psi)
Tr á s : 290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima*: MT09 177 kg (390 lb)
MT09A 174 kg (384 lb)
* Peso total com condutor, passagei- ro, carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
Profun did ad e mínima d o piso do
pneu (frente e trás):
1.6 mm (0.06 in)
U1RCP0P0.book Page 16 Monday, June 17, 2013 6:51 PM
Page 68 of 108

MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6
deverá primeiro ser “ro dad a” para
que desenvolva as respectivas ca-
racterísticas óptimas.
Informações relativas aos pneus
Este motociclo está equipado com pneus
sem câmara de ar, válvulas de ar do pneu e
rodas de liga.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica- dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10482
Os pneus d a frente e de trás devem
ser da mesma marca e mo delo;
caso contrário, as características
d e con dução do motociclo pod em
ser diferentes, o que pod eria cau-
sar um aci dente.
Certifique-se sempre de que as
tampas das válvulas estão bem ins-
tala das para evitar a fuga de pres-
são de ar.
Utilize apenas as válvulas para
pneus e os núcleos de válvula in di-
ca dos na lista abaixo para evitar o
esvaziamento dos pneus d urante a
con dução a alta veloci dad e.Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.
AVISO
PWA10601
Este motociclo está equipa do com
pneus para veloci dad e super alta. Verifi-
que os pontos seguintes de mo do a tirar
o máximo parti do da eficiência destes
pneus. Utilize apenas os pneus sobresse-
lentes especificad os. Outro tipo de
pneus pod erá rebentar a veloci da-
d es super altas.
Os pneus completamente novos
pod em ter uma a derência relativa-
mente fraca em certas superfícies
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan- te
Pneu da frente:
Ta m a n h o :
120/70 ZR17M/C (58W)
Fabricante/modelo: BRIDGESTONE/S20F
DUNLOP/D214F
Pneu de trás:
Ta m a n h o :
180/55 ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/S20R
DUNLOP/D214
DIANTEIRO e TRASEIRO: Válvula de ar do pneu:
TR412
Núcleo de válvula: #9100 (de origem)
U1RCP0P0.book Page 17 Monday, June 17, 2013 6:51 PM
Page 69 of 108

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
de estra da até terem si do “rod a-
d os”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
d uzir mo derad amente durante
aproxima damente 100 km (60 mi)
antes de fazer qualquer viagem a
alta veloci dad e.
Os pneus têm de ser aqueci dos an-
tes de uma viagem a alta veloci da-
d e.
Ajuste sempre a pressão de ar dos
pneus em conformi dad e com as
con dições de utilização.
PAU21963
Ro das d e ligaPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
PAU22082
Ajuste d a folga da alavanca da
embraiagemA folga da alavanca da embraiagem deverá
medir 10.0–15.0 mm (0.39–0.59 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a respectiva cavilha ajusta-
dora na direcção (a). Para reduzir a folga da
alavanca da embraiagem, rode a cavilha
ajustadora na direcção (b).NOTACaso a folga especificada não possa ser
obtida conforme descrito acima ou caso a
embraiagem não funcione correctamente,1. Cavilha ajustadora da folga da alavanca da embraiagem
2. Folga da alavanca da embraiagem2
1
(b)(a)
U1RCP0P0.book Page 18 Monday, June 17, 2013 6:51 PM
Page 70 of 108

MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
6
solicite a um concessionário Yamaha que
verifique o mecanismo interno da embraia-
gem.
PAU37914
Verificação da folga da alavanca
d o travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solici-
te a um concessionário Yamaha que ins-
peccione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão po de in dicar a pre-
sença de ar no sistema hi dráulico. Se
houver ar no sistema hi dráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hi dráulico diminuirá o
d esempenho dos travões, o que po derá
resultar na per da de controlo e num aci-
d ente.
PAU57070
Interruptores d as luzes dos tra-
võesPara mo delos sem sistema ABS
A luz do travão, que é ativada pelo pedal do
travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, ajuste o in-
terruptor da luz do travão traseiro como
segue, mas tendo em atenção que o inter-
ruptor da luz do travão dianteiro deve ser
ajustado por um concessionário Yamaha.
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
pectivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porca
1. Sem folga da alavanca do travão
1
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do travão traseiro
1
2
(b)
(a)
U1RCP0P0.book Page 19 Monday, June 17, 2013 6:51 PM
