MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
6
olhos quando trabalhar perto de
baterias. Em caso de contacto,
efectue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água d urante
15 minutos e procure imed iata-
mente cui dad os mé dicos.
 As baterias pro duzem hi drogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
 MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios eléctricos
opcionais.
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carrega dor de baterias
especial (tensão constante). A utilização
d e um carrega dor de baterias conven-
cional danificará a bateria.Acon dicionamento da bateria
1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
ro dad a para “OFF”, e, em segui da,
d esligue o fio negativo antes de
d esligar o fio positivo.
[PCA16303]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se a
chave está ro dad a para “OFF”, e,
em segui da, ligue o fio positivo an-
tes de ligar o fio negativo.
[PCA16841]
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria d escarregada po-
d erá provocar d anos permanentes na
mesma.
U1RCP0P0.book Page 30 Monday, June 17, 2013 6:51 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
6
PAU57982
Substituição dos fusíveisAs caixas de fusíveis e os fusíveis individu-
ais encontram-se por baixo do assento
(Consulte a página 3-20.) e por detrás do
painel lateral direito.
Para aceder à caixa de fusíveis 1, retire e
instale o painel lateral direito conforme des-
crito a seguir.
1. Retire a cavilha e os fixadores rápidos.
2. Puxe o painel lateral direito para fora, conforme ilustrado. MT091. Painel do lado direito
2. Cavilha
3. Fixador rápido
1
3
2
1. Caixa de fusíveis 1
1
1. Fusível da ignição
2. Fusível da luz de estacionamento
3. Fusível auxiliar
4. Fusível do sistema de sinalização
5. Fusível do farol dianteiro
6. Fusível de substituição
12
6
345
U1RCP0P0.book Page 31 Monday, June 17, 2013 6:51 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
6
MT09A3. Coloque o painel na posição original.
4. Instale a cavilha e os fixadores rápi- dos.
Para aceder à caixa de fusíveis 2, ao fusível
principal e ao fusível do sistema de injec-
ção de combustível, retire o assento (Con-
sulte a página 3-20.). MT09 MT09A
NOTAPara aceder ao fusível do sistema de injec-
ção de combustível, remova a cobertura do
relé do motor de arranque puxando-a para
cima.
1. Fusível da ignição
2. Fusível da unidade de controlo ABS
3. Fusível da luz de estacionamento
4. Fusível auxiliar
5. Fusível do sistema de sinalização
6. Fusível do farol dianteiro
7. Fusível de substituição
123
7
456
1. Caixa de fusíveis 2
2. Fusível principal
3. Fusível do sistema de injecção
4. Fusível de substituição do sistema de injec-
ção de combustível
1. Fusível da ventoinha do radiador
2. Fusível de reserva (para o relógio e o siste- ma imobilizador)
3. Fusível da válvula electrónica do acelerador
4. Fusível de substituição
2
3
4
1
123
4
1. Fusível da ventoinha do radiador
2. Fusível de reserva (para o relógio e o siste-
ma imobilizador)
3. Fusível da válvula electrónica do acelerador
4. Fusível de solenóide ABS
5. Fusível do motor do ABS
6. Fusível de substituição
123
6
45
U1RCP0P0.book Page 32 Monday, June 17, 2013 6:51 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
6
Se um fusível estiver queimado, substitua-
o do modo seguinte.1. Rode a chave para “OFF” e desligue o circuito eléctrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomen dad a, para evitar causar
gran des danos no sistema eléctrico
e possivelmente um incên dio.
[PWA15132]
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona. 4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
1. Cobertura do relé do motor de arranque
2. Fusível do sistema de injecção
3. Fusível de substituição do sistema de injec-ção de combustível
1
2
3
Fusíveis especifica dos:
Fusível principal:
50.0 A
Fusível auxiliar: 2.0 A
Fusível do farol dianteiro: 15.0 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição: 15.0 A
Fusível da luz de estacionamento: 7.5 A
Fusível da ventoinha do radiador:
15.0 A
Fusível motor ABS: MT09A 30.0 A
Fusível de solenóide ABS: MT09A 15.0 A
Fusível do sistema de injecção:
10.0 A
Fusível da unidade de controlo
ABS:
MT09A 7.5 A
Fusível de reserva: 7.5 A
Fusível da válvula eléctrica do ace-
lerador: 7.5 A
U1RCP0P0.book Page 33 Monday, June 17, 2013 6:51 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
6
PAU58001
Substituição da lâmpa da do farol
d ianteiroEste modelo está equipado com uma lâm-
pada do farol dianteiro de halogéneo. Se a
lâmpada do farol dianteiro se fundir, subs-
titua-a do modo que se segue.PRECAUÇÃO
PCA10651
Tenha cui dad o para não danificar as se-
guintes peças:  Lâmpa da do farol dianteiro
Não toque na parte em vi dro da
lâmpa da do farol d ianteiro para evi-
tar que se suje com óleo, caso con-
trário a transparência d o vidro, a
luminosi dad e da lâmpa da e o seu
tempo de duração serão a dversa-
mente afectad os. Limpe minucio-
samente quaisquer vestígios de
suji dad e e d e marcas de ded os, uti-
lizan do um pano hume deci do com
álcool ou diluente.
 Lente do farol dianteiro
Não cole nenhum tipo de película
colori da nem autocolantes na lente
d o farol dianteiro.
Não utilize uma lâmpa da do farol
d ianteiro com um consumo em
wat ts

superior ao especifica do.

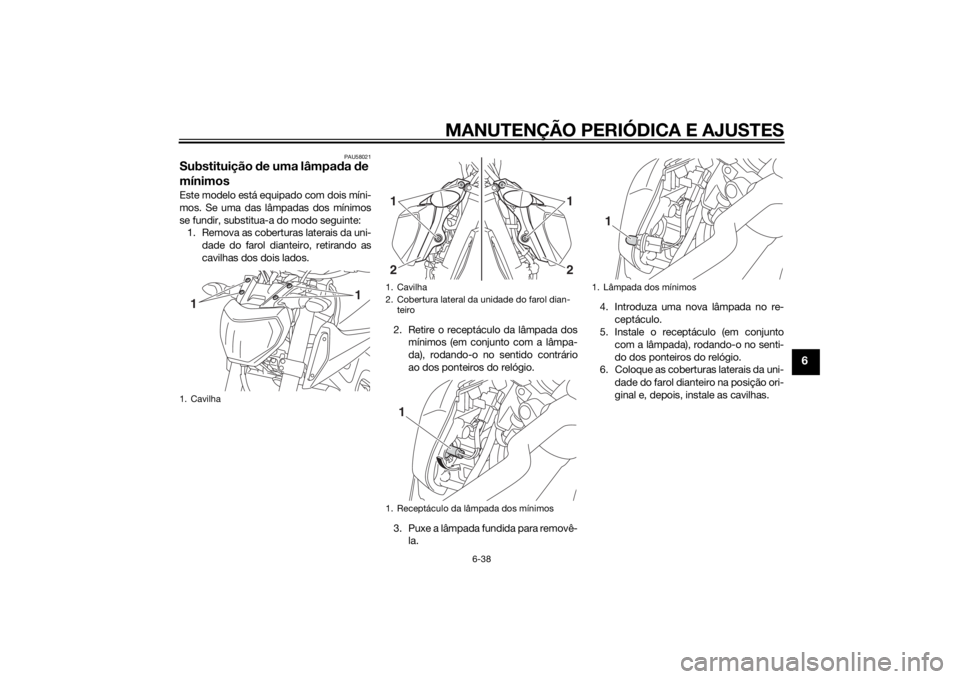

1. Remova as coberturas laterais da uni-
dade do farol dianteiro, retirando as
cavilhas dos dois lados. 2. Levante a cobertura da unidade do fa-
rol dianteiro para a separar do farol
dianteiro.
3. Retire as arruelas.1. Não toque na parte em vidro da lâmpada.
1. Cavilha
1
1
1. Cavilha
2. Cobertura lateral da unidade do farol dian- teiro
1. Cobertura da unidade do farol dianteiro1
1
2
21
U1RCP0P0.book Page 34 Monday, June 17, 2013 6:51 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6
4. Desligue o acoplador da luz auxiliar.
5. Desligue o acoplador do farol diantei-ro e, depois, retire a unidade do farol
dianteiro do veículo. 6. Retire a cobertura da lâmpada do farol
dianteiro.
7. Desprenda o suporte da lâmpada do farol dianteiro e, depois, retire a lâm-
pada fundida. 8. Coloque uma nova lâmpada do farol
dianteiro e, depois, fixe-a com o res-
petivo suporte.
9. Instale a cobertura da lâmpada do fa- rol dianteiro.
10. Instale a unidade do farol dianteiro conforme ilustrado e, depois, ligue o
respectivo acoplador.1. Arruela
1. Acoplador dos mínimos1
1
1. Acoplador do farol dianteiro
1. Cobertura da lâmpada do farol dianteiro
1
1
1. Suporte da lâmpada do farol dianteiro
2. Lâmpada do farol dianteiro
12
U1RCP0P0.book Page 35 Monday, June 17, 2013 6:51 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
6
11. Ligue o acoplador da luz auxiliar.
12. Alinhe os orifícios da unidade do faroldianteiro com os orifícios da respecti-
va cobertura.
13. Instale as arruelas.
14. Coloque as coberturas laterais da uni-
dade do farol dianteiro na posição ori-
ginal e, depois, instale as cavilhas.
15. Solicite a um concessionário Yamaha que ajuste o feixe do farol dianteiro,
caso necessário.
PAU24182
Luz do travão/farolim traseiroEste modelo está equipado com uma luz
do travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU24205
Substituição de uma lâmpa da do
sinal de mu dança de direcção1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada fundida, empurran- do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
1. Farol dianteiro
2. Acoplador do farol dianteiro1
2
1. Lente do sinal de mudança de direcção
2. Parafuso
1
2
U1RCP0P0.book Page 36 Monday, June 17, 2013 6:51 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
6
3. Introduza uma lâmpada nova no re-ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do
relógio até que pare.
4. Instale a lente, colocando o respectivo parafuso. PRECAUÇÃO: Não aperte
d emasiad o o parafuso pois a lente
pod erá partir.
[PCA11192] PAU58010
Substituição
da lâmpa da da luz
d a chapa de matrícula1. Retire a unidade da luz da chapa de
matrícula, retirando as porcas e as
anilhas e, depois, retire o receptáculo
da lâmpada da luz da chapa de matrí-
cula (juntamente com a lâmpada) pu-
xando-o para fora.
2. Puxe a lâmpada fundida para removê- la. 3. Introduza uma nova lâmpada no re-
ceptáculo.
4. Instale o receptáculo (juntamente com
a lâmpada) empurrando-o para dentro
e, depois, instale a unidade da luz da
chapa de matrícula colocando as ani-
lhas e porcas.
1. Lâmpada do sinal de mudança de direcção
1
1. Unidade da luz da chapa de matrícula
2. Colar
3. Porca
4. Receptáculo da luz da lâmpada da chapa de matrícula
1
22
4
3
3
1. Lâmpada da luz da chapa de matrícula
1
U1RCP0P0.book Page 37 Monday, June 17, 2013 6:51 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
6
PAU58021
Substituição de uma lâmpa da de
mínimosEste modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Remova as coberturas laterais da uni-
dade do farol dianteiro, retirando as
cavilhas dos dois lados.
2. Retire o receptáculo da lâmpada dosmínimos (em conjunto com a lâmpa-
da), rodando-o no sentido contrário
ao dos ponteiros do relógio.
3. Puxe a lâmpada fundida para removê- la. 4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no senti-
do dos ponteiros do relógio.
6. Coloque as coberturas laterais da uni-
dade do farol dianteiro na posição ori-
ginal e, depois, instale as cavilhas.1. Cavilha
1
1
1. Cavilha
2. Cobertura lateral da unidade do farol dian-teiro
1. Receptáculo da lâmpada dos mínimos1
1
2
2
1
1. Lâmpada dos mínimos
1
U1RCP0P0.book Page 38 Monday, June 17, 2013 6:51 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-39
6
PAU24351
Suporte do motocicloUma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na ro da dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um ca-
valete adicional, através da colocação
de um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, uti-
lizando um cavalete de motociclo.
Realização d e serviços na rod a traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer por baixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
PAU44792
Ro
da da frente (para mo delos
sem sistema ABS)
AVISO
PWA14841
Para mo delos com sistema ABS, solicite
a um concessionário Yamaha que remo-
va e instale a ro da.
PAU56270
Remoção d a roda dianteira
AVISO
PWA10822
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo d e este
tombar.1. Desaperte a cavilha de aperto do eixo da roda dianteira e, em seguida, o
eixo da roda e as cavilhas da pinça do
travão.
U1RCP0P0.book Page 39 Monday, June 17, 2013 6:51 PM
