YAMAHA MT-09 2014 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-2
8
Tipo di trasmissione:Sempre in presa, a 6 rapporti
Comando: Con il piede sinistro
Rapporti di riduzione:
1ª:2.667 (40/15)
2ª:
2.000 (38/19)
3ª: 1.619 (34/21)
4ª: 1.381 (29/21)
5ª:
1.190 (25/21)
6ª: 1.037 (28/27)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza: 25.00 grado
Avancorsa: 103 mm (4.1 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura: 120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/S20F
Produttore/modello: DUNLOP/D214F
Pneumatico posteriore:Tipo: Senza camera d'aria
Misura:
180/55 ZR17M/C (73W)
Produttore/modello: BRIDGESTONE/S20R
Produttore/modello: DUNLOP/D214Carico:Carico massimo: MT09 177 kg (390 lb)
MT09A 174 kg (384 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm2, 42 psi)
Condizione di carico: MT09 90–177 kg (198–390 lb)
MT09A 90–174 kg (198–384 lb)
Anteriore:250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Marcia ad alta velocità:
Anteriore:250 kPa (2.50 kgf/cm2, 36 psi) Posteriore:
290 kPa (2.90 kgf/cm2, 42 psi)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio: 17M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio: 17M/C x MT5.50Freno anteriore:Tipo:
A doppio disco
Comando: Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:A disco singolo
Comando: Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota: 137 mm (5.4 in)
U1RCHLH0.book Page 2 Monday, May 12, 2014 10:48 AM

CARATTERISTICHE TECNICHE
8-3
8
Sospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
130 mm (5.1 in)Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:YTZ10S
Tensione, capacità:
12 V, 8.6 AhFaro:Tipo a lampadina:Lampada alogenaTensione, potenza lampa dina × q uantità:Faro:
12 V, 60.0 W/55.0 W × 1
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore: 12 V, 10.0 W × 2
Luce ausiliaria: 12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1 Luce pannello strumenti:
LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED
Spia degli indicatori di direzione: LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore: LED
Spia dell’ABS: MT09A LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:50.0 A
Fusibile ausiliario:
2.0 A
Fusibile del faro: 15.0 A
Fusibile dell’impianto di segnalazione: 7.5 A
Fusibile dell’accensione:
15.0 A
Fusibile della luce di posizione: 7.5 A
Fusibile motorino ventola radiatore: 15.0 A Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell’ABS: MT09A 7.5 A
Fusibile del motorino dell’ABS:
MT09A 30.0 A
Fusibile del solenoide ABS: MT09A 15.0 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elettrica:
7.5 A
U1RCHLH0.book Page 3 Monday, May 12, 2014 10:48 AM

INFORMAZIONI PER I CONSUMATORI
9-1
9

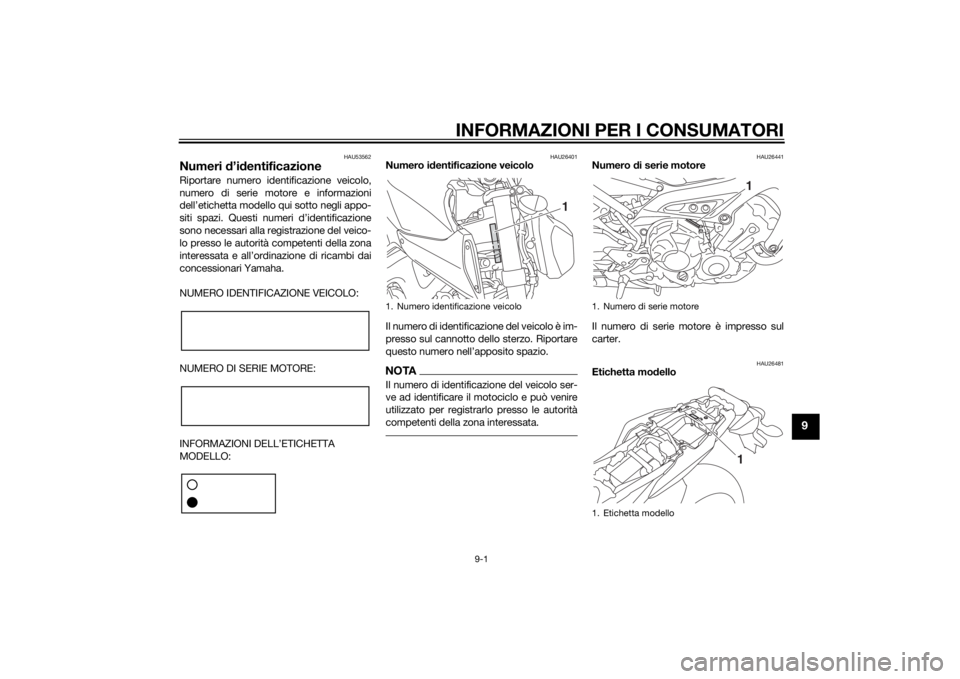

HAU53562
Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarl o presso le autorità
competenti della zona interessata.
HAU26441
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26481
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
11
U1RCHLH0.book Page 1 Monday, May 12, 2014 10:48 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-20.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi
presso i concessionari Yamaha.U1RCHLH0.book Page 2 Monday, May 12, 2014 10:48 AM

10-1
10
INDICE ANALITICO
AABS (per i modelli ABS) ........................ 3-16
Accensione del motore........................... 5-1
Assieme ammortizzatore, regolazione ......................................... 3-22
Attacchi cinghie portabagagli ............... 3-24BBatteria ................................................. 6-30
Blocchetto accensione/bloccasterzo ..... 3-2CCambi di marcia ..................................... 5-2
Candele, controllo .................................. 6-9
Caratteristiche tecniche.......................... 8-1
Carburante............................................ 3-18
Carburante, consigli per ridurne il consumo .............................................. 5-4
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-25
Cavalletto laterale ................................. 3-24
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-28
Cavi, controllo e lubrificazione ............. 6-26
Come supportare il motociclo .............. 6-39
Commutatore luce abbagliante/ anabbagliante..................................... 3-13
Connettore ausiliario (CC) .................... 3-27
Convertitore catalitico .......................... 3-19
Cuscinetti ruote, controllo .................... 6-30DD-mode (modalità di guida) .................. 3-12EElemento filtrante.................................. 6-15
Etichetta modello.................................... 9-1
FForcella, controllo ................................ 6-29
Forcella, regolazione ............................ 3-21
Fusibili, sostituzione ............................. 6-31GGioco della leva freno, controllo .......... 6-20
Gioco della leva frizione, regolazione ........................................ 6-19
Gioco della manopola acceleratore,
controllo ............................................. 6-16
Gioco valvole........................................ 6-16IInformazioni di sicurezza........................ 1-1
Interruttore avviamento/arresto
motore ............................................... 3-14
Interruttore dell’avvisatore acustico ..... 3-14
Interruttore di segnalazione luce
abbagliante ........................................ 3-13
Interruttore indicatori di direzione ........ 3-14
Interruttore luci d’emergenza ............... 3-14
Interruttori luce stop............................. 6-21
Interruttori manubrio ............................ 3-13KKit attrezzi .............................................. 6-2LLampada biluce fanalino/stop.............. 6-37
Lampada faro, sostituzione.................. 6-34
Lampada indicatore di direzione, sostituzione........................................ 6-37
Lampada luce di posizione anteriore,
sostituzione........................................ 6-38
Lampada luce targa, sostituzione ........ 6-38
Leva freno ............................................ 3-15
Leva frizione ......................................... 3-15 Leve freno e frizione, controllo e
lubrificazione ...................................... 6-27
Liquido freni, sostituzione..................... 6-23
Liquido refrigerante............................... 6-12
Livello liquido freni, controllo ................ 6-22
MManopola e cavo acceleratore, controllo e lubrificazione .................... 6-26
Manutenzione e lubrificazione, periodica............................................... 6-5
Manutenzione, sistema di controllo emissioni .............................................. 6-3NNumeri d’identificazione ......................... 9-1
Numero di serie motore .......................... 9-1
Numero identificazione veicolo............... 9-1OOlio motore e cartuccia filtro olio ......... 6-10PParcheggio.............................................. 5-5
Pastiglie del freno anteriore e posteriore, controllo ........................... 6-21
Pedale cambio ...................................... 3-15
Pedale freno.......................................... 3-16
Pedali freno e cambio, controllo e lubrificazione ...................................... 6-27
Perni del forcellone, lubrificazione ........ 6-28
Pneumatici ............................................ 6-16
Posizioni dei componenti ....................... 2-1
Pulizia ..................................................... 7-1RRegime del minimo, controllo ............... 6-15
Ricerca ed eliminazione guasti ............. 6-43
Rimessaggio ........................................... 7-3
U1RCHLH0.book Page 1 Monday, May 12, 2014 10:48 AM

INDICE ANALITICO
10-2
10
Rodaggio ................................................ 5-4
Ruota, anteriore (per modelli senza ABS).................................................... 6-40
Ruota, posteriore (per modelli senza ABS).................................................... 6-41
Ruote .................................................... 6-19SSella ...................................................... 3-20
Sistema d’interruzione circuito accensione ......................................... 3-25
Sistema immobilizzatore......................... 3-1
Spia ABS (per modelli con ABS) ............. 3-4
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-5
Spia indicatore di direzione .................... 3-3
Spia livello olio ........................................ 3-3
Spia luce abbagliante ............................. 3-3
Spia marcia in folle ................................. 3-3
Spia temperatura liquido refrigerante ..... 3-4
Spie d’avvertimento e di segnalazione ... 3-3
Sterzo, controllo ................................... 6-29
Strumento multifunzione......................... 3-5TTabelle di ricerca ed eliminazione guasti .................................................. 6-44
Tappo serbatoio carburante ................. 3-17
Tensione della catena ........................... 6-24
Tubetto sfiato e tubo di troppopieno del serbatoio carburante .................... 3-19VVano portaoggetti ................................. 3-20
Verniciatura opaca, prestare
attenzione ............................................. 7-1
U1RCHLH0.book Page 2 Monday, May 12, 2014 10:48 AM

U1RCHLH0.book Page 3 Monday, May 12, 2014 10:48 AM

PRINTED IN JAPAN2014.05-0.5×1 CR (H)
DIC183
STAMPATO SU CARTA RICICLATA
Istruzioni originali
