YAMAHA MT-09 2014 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.6. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTAVerificare che l’O-ring sia assestato corret-
tamente.7. Installare la nuova cartuccia filtro olio con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica. 8. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
9. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.

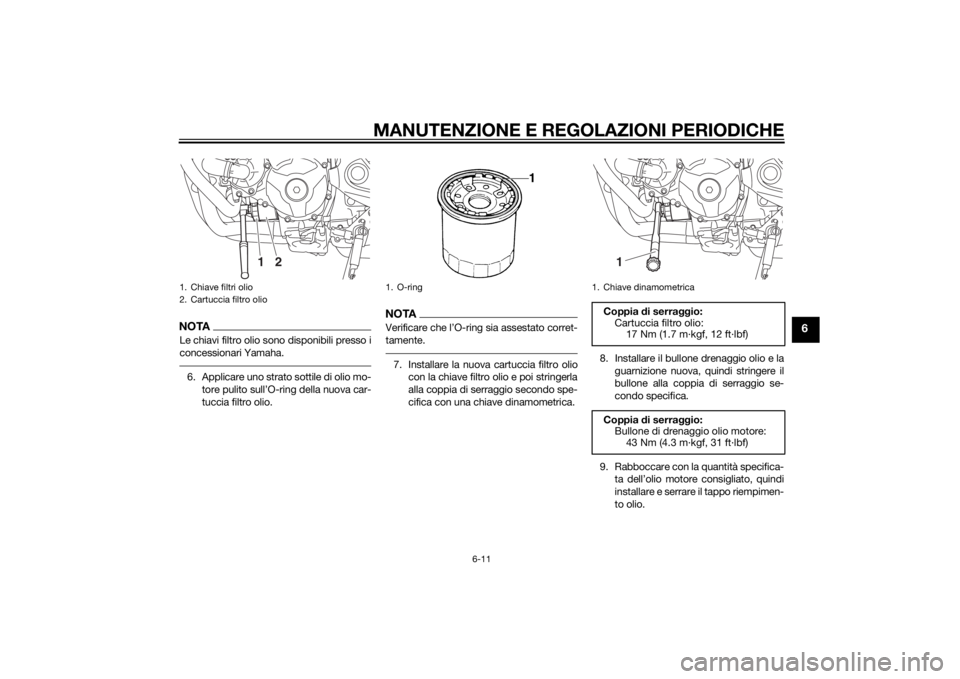

1. Chiave filtri olio
2. Cartuccia filtro olio
2
1
1. O-ring
1. Chiave dinamometrica
Coppia di serra ggio:
Cartuccia filtro olio: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serra ggio:
Bullone di drenaggio olio motore:
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
U1RCHLH0.book Page 11 Monday, May 12, 2014 10:48 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11621
Per prevenire slittamenti d ella fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.NOTADopo l’accensione del motore, la spia livel-
lo olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10402
Se la spia livello olio lampe ggia o resta
accesa anche se il livello d ell’olio è ap-
propriato, spe gnere imme diatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.11. Spegnere il motore, attendere qualche minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
HAU20071
Liqui do refri gerantePrima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU20093
Per controllare il livello del li qui do refri-
g erante
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.NOTASi deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
 Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigeran-
te.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
Olio motore consi gliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuc-
cia filtro olio:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Con la sostituzione della cartuccia
filtro olio:
2.70 L (2.85 US qt, 2.38 Imp.qt)
U1RCHLH0.book Page 12 Monday, May 12, 2014 10:48 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
3. Se il liquido refrigerante è all’altezza oal di sotto del riferimento livello min.,
togliere il tappo del serbatoio.
4. Aggiungere liquido refrigerante fino al riferimento livello max. e poi installare
il tappo serbatoio. AVVERTENZA! Tog
liere solo il tappo serbatoio li-
q ui do refri gerante. Non tentare mai
d i to gliere il tappo ra diatore quand o
il motore è cal do.
[HWA15162]
ATTENZIONE: Se non si dispone di
li q ui do refri gerante, utilizzare al suo
posto ac qua distillata o ac qua del
rubinetto non calcarea. Non utiliz-
zare ac qua calcarea o salata, in
q uanto sono dannose per il motore.
Se si è usata d ell’acqua al posto del
refri gerante, sostituirla con refri ge-
rante al più presto possibile, altri-
menti l’impianto d i raffreddamento
non sarebbe protetto dal gelo e d al-
la corrosione. Se si è a ggiunta ac-
q ua al refri gerante, far controllare al
più presto possibile da un conces-
sionario Yamaha il contenuto di re-
fri gerante, altrimenti l’efficacia del
li q ui do refri gerante si ri duce.
[HCA10473]
HAU57961
Per cambiare il li qui do refri gerante
1. Posizionare il veicolo su una superficie piana e lasciare raffreddare il motore,
se necessario. 2. Posizionare un contenitore sotto il
motore per raccogliere il liquido refri-
gerante usato.
3. Togliere il bullone fermo tappo radia- tore, il fermo tappo radiatore ed il tap-
po radiatore. AVVERTENZA! Non
tentare mai di to gliere il tappo ra-
d iatore quand o il motore è cal do.
[HWA10382]
4. Togliere il coperchio del tappo serba-
toio liquido refrigerante ed il serbatoio
liquido refrigerante togliendo i bulloni
e i collari.

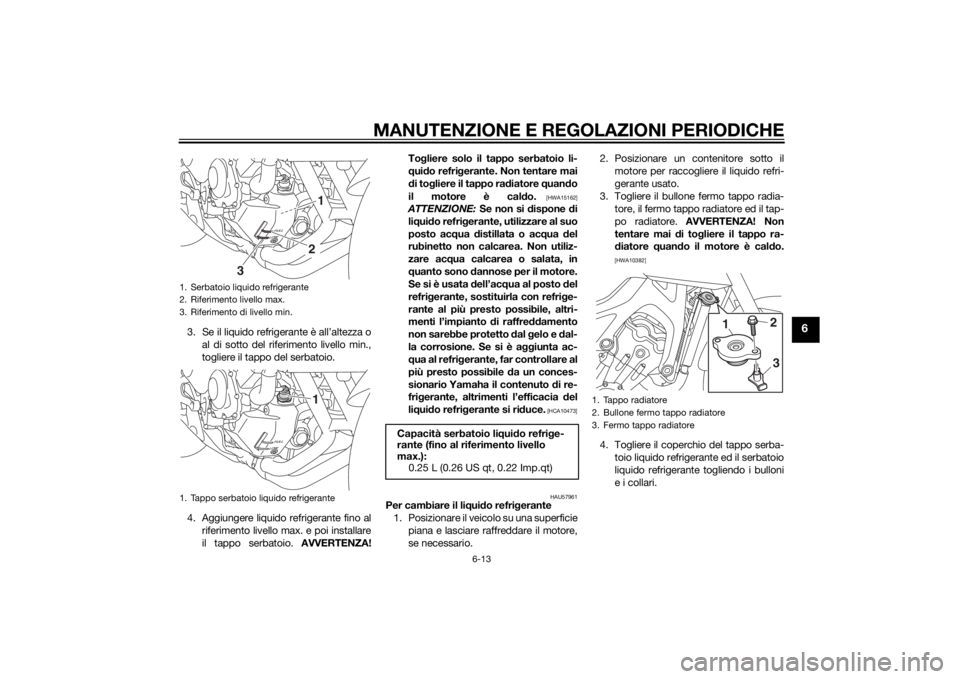

1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo serbatoio liquido refrigerante
21
3
1
Capacità serbatoio li qui do refri ge-
rante (fino al riferimento livello
max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tappo radiatore
2. Bullone fermo tappo radiatore
3. Fermo tappo radiatore
2
1
3
U1RCHLH0.book Page 13 Monday, May 12, 2014 10:48 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
5. Togliere il tappo serbatoio liquido re-frigerante. 6. Scaricare il liquido refrigerante dal ser-
batoio liquido refrigerante capovol-
gendolo.
7. Installare il serbatoio liquido refrige- rante ed il relativo coperchio collocan-
doli nella posizione originaria, e poi
installare i collari e i bulloni.
8. Togliere il bullone drenaggio liquido
refrigerante e la rispettiva guarnizione
per scaricare il sistema di raffredda-
mento.
9. Dopo aver scaricato completamente il liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con
acqua di rubinetto pulita.
10. Installare il bullone drenaggio liquido refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia
di serraggio secondo specifica. 11. Versare la quantità secondo specifica
di liquido refrigerante nel radiatore e
nel serbatoio.
12. Installare il tappo serbatoio liquido re- frigerante.
13. Installare il tappo radiatore.
14. Accendere il motore, lasciarlo girare al
minimo per diversi minuti e poi spe-

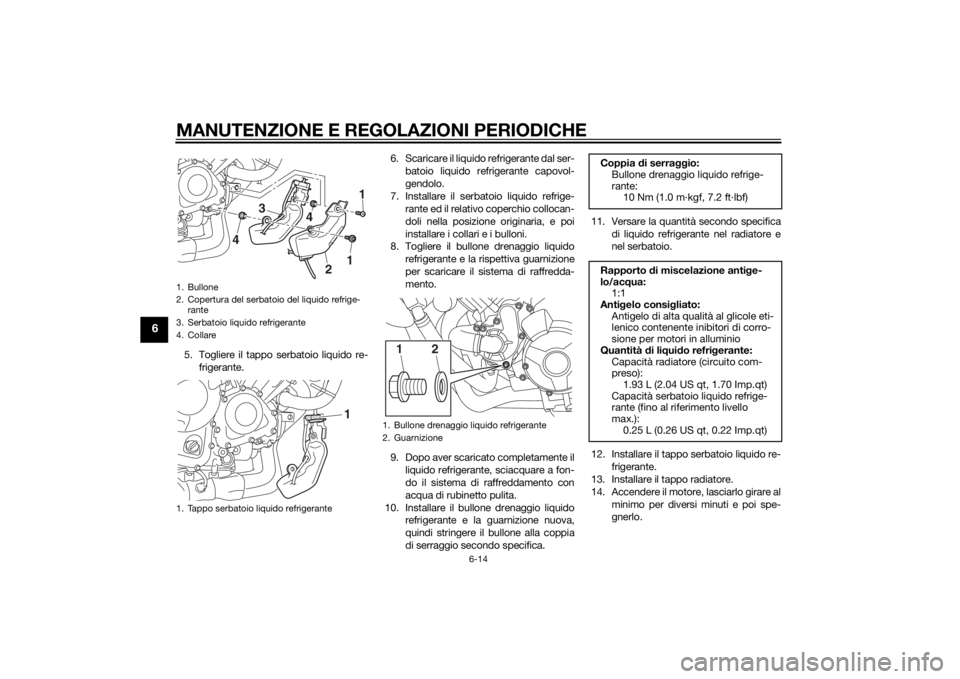

gnerlo.1. Bullone
2. Copertura del serbatoio del liquido refrige-rante
3. Serbatoio liquido refrigerante
4. Collare
1. Tappo serbatoio liquido refrigerante
1
1
2
4
3
4
1
1. Bullone drenaggio liquido refrigerante
2. Guarnizione
1
2
Coppia di serra ggio:
Bullone drenaggio liquido refrige-
rante: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Rapporto di miscelazione anti ge-
lo/ac qua:
1:1
Anti gelo consi gliato:
Antigelo di alta qualità al glicole eti-
lenico contenente inibitori di corro-
sione per motori in alluminio
Quantità di liq uido refri gerante:
Capacità radiatore (circuito com-
preso):
1.93 L (2.04 US qt, 1.70 Imp.qt)
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U1RCHLH0.book Page 14 Monday, May 12, 2014 10:48 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
15. Togliere il tappo radiatore per control-lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore, il fer-
mo tappo radiatore ed il bullone fermo
tappo radiatore.
16. Controllare il livello del liquido refrige- rante nel serbatoio. Se necessario, to-
gliere il tappo serbatoio liquido
refrigerante ed aggiungere liquido re-
frigerante fino al riferimento livello
max., poi installare il tappo.
17. Accendere il motore e verificare che il veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
HAU36765
Elemento filtranteSi deve sostituire l’elemento filtrante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’elemento filtrante da un conces-
sionario Yamaha.
HAU44735
Controllo del re gime del minimoControllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
Re gime del minimo:
1100–1300 giri/min.
U1RCHLH0.book Page 15 Monday, May 12, 2014 10:48 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
HAU21385
Controllo del gioco della mano-
pola acceleratoreIl gioco della manopola acceleratore do-
vrebbe essere di 3.0–5.0 mm (0.12–0.20 in)
all’estremità interna della manopola acce-
leratore. Controllare periodicamente il gio-
co della manopola acceleratore e, se
necessario, farlo regolare da un concessio-
nario Yamaha.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella della manutenzione pe-
riodica e lubrificazione.
HAU21779
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di q uesto veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni g ravi o il decesso a
se guito della perd ita del controllo.
 Controllare e re golare la pressione
pneumatici a fre ddo (ossia quando
la temperatura dei pneumatici è
u g uale alla temperatura ambiente).
 Si deve reg olare la pressione pneu-
matici in funzione della velocità di
marcia e d el peso totale del pilota,
d el passeggero, del carico e d eg li
accessori omolo gati per questo
mo dello.

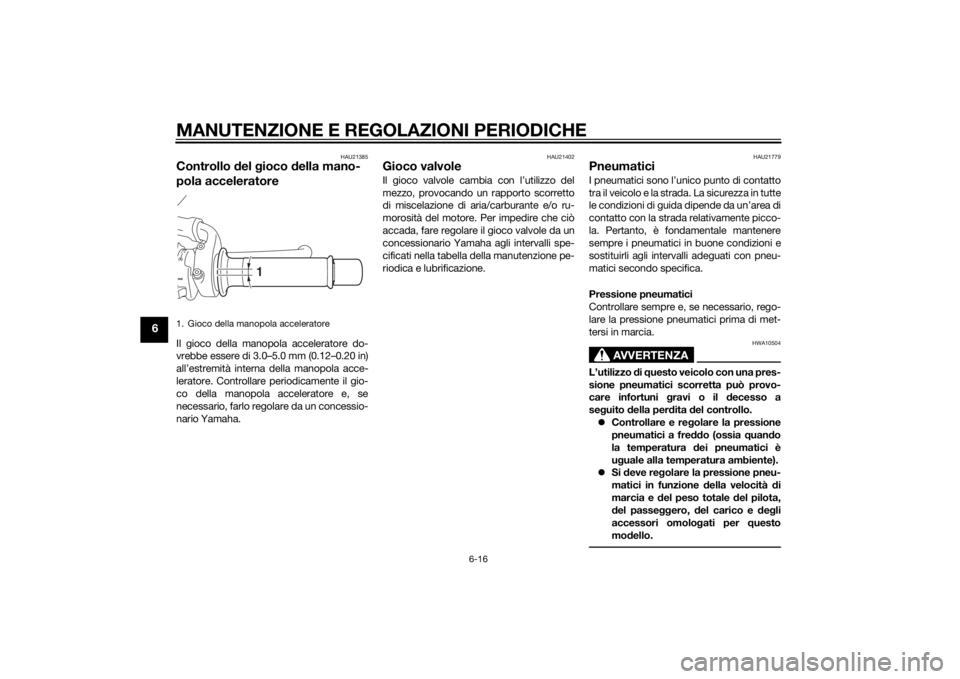

1. Gioco della manopola acceleratore
1
U1RCHLH0.book Page 16 Monday, May 12, 2014 10:48 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.

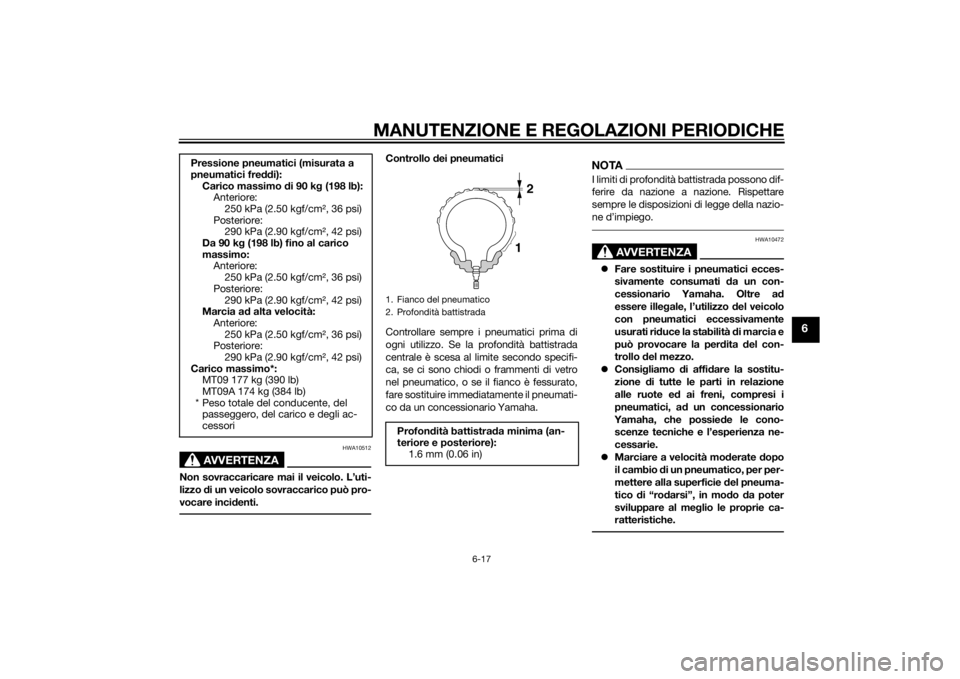

Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10472
 Fare sostituire i pneumatici ecces-
sivamente consumati d a un con-
cessionario Yamaha. Oltre a d
essere ille gale, l’utilizzo d el veicolo
con pneumatici eccessivamente
usurati ri duce la stabilità di marcia e
può provocare la per dita del con-
trollo del mezzo.
 Consi gliamo di affi dare la sostitu-
zione di tutte le parti in relazione
alle ruote e d ai freni, compresi i
pneumatici, a d un concessionario
Yamaha, che possie de le cono-
scenze tecniche e l’esperienza ne-
cessarie.
 Marciare a velocità mo derate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “ro darsi”, in mo do da poter
sviluppare al me glio le proprie ca-
ratteristiche.
Pressione pneumatici (misurata a
pneumatici fre ddi):
Carico massimo d i 90 kg (198 lb):
Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Da 90 k g (198 lb) fino al carico
massimo: Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Marcia a d alta velocità:
Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm2, 42 psi)
Carico massimo*: MT09 177 kg (390 lb)
MT09A 174 kg (384 lb)
* Peso totale del conducente, del passeggero, del carico e degli ac-
cessori
1. Fianco del pneumatico
2. Profondità battistrada
Profon dità battistra da minima (an-
teriore e posteriore): 1.6 mm (0.06 in)
U1RCHLH0.book Page 17 Monday, May 12, 2014 10:48 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
Informazioni sui pneumatici
Questo motociclo è equipaggiato con
pneumatici senza camera d’aria, valvole
aria pneumatici e ruote in lega.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10482
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e d esign, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocan do inci denti.
 Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare per dite di pressione
d ell’aria.
 Usare soltanto le valvole per pneu-
matici e g li spilli delle valvole elen-
cati di se guito per evitare che i
pneumatici si s gonfino durante la
marcia a d alta velocità.Dopo prove approfondite, la Yamaha Mo-
tor Co., Ltd. ha approvato per questo mo-
dello soltanto i pneumatici elencati di
seguito.
AVVERTENZA
HWA10601
Questo motociclo è e quipa ggiato con
pneumatici per altissime velocità. Fare
attenzione ai se guenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.  Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il rischio
d i scoppiare alle altissime velocità.
 Quan do i pneumatici sono nuovi, è
possibile che abbiano una a derenza
relativamente scarsa su d etermina-

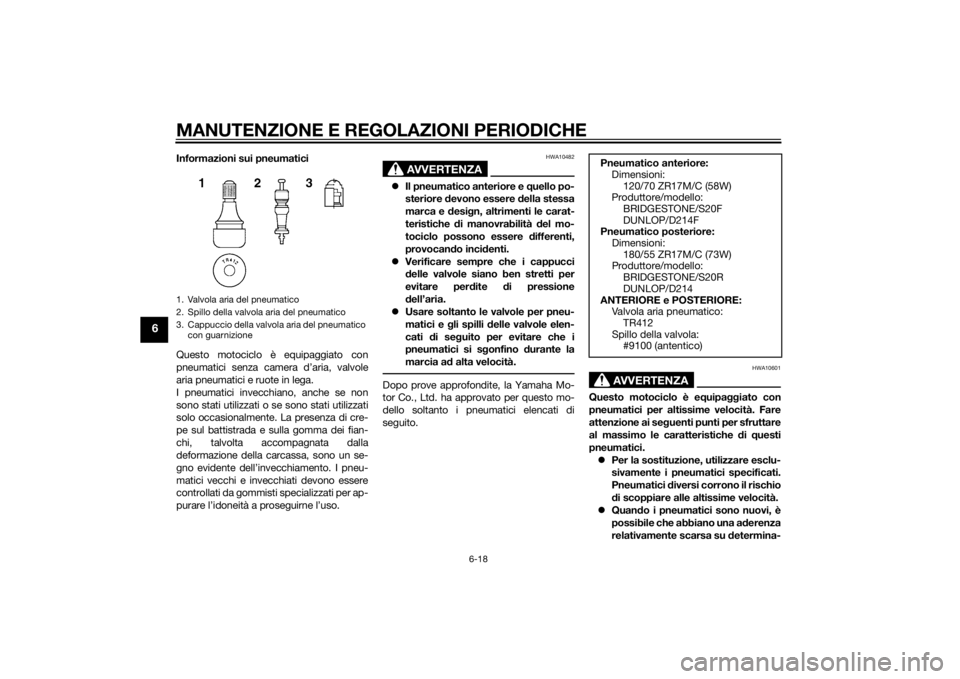

1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
Pneumatico anteriore:Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello: BRIDGESTONE/S20F
DUNLOP/D214F
Pneumatico posteriore: Dimensioni:
180/55 ZR17M/C (73W)
Produttore/modello: BRIDGESTONE/S20R
DUNLOP/D214
ANTERIORE e POSTERIORE: Valvola aria pneumatico:
TR412
Spillo della valvola: #9100 (antentico)
U1RCHLH0.book Page 18 Monday, May 12, 2014 10:48 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
te superfici stradali, fino a quand o
non si saranno “ro dati”. Pertanto,
prima di gui dare a d alta velocità,
consi gliamo di mantenere una velo-
cità mo derata per circa 100 km (60
mi) dopo l’installazione d i un pneu-
matico nuovo.
 Si devono riscal dare i pneumatici
prima di una corsa a d alta velocità.
 Regolare sempre la pressione dei
pneumatici in funzione delle con di-
zioni d i utilizzo d el mezzo.
HAU21963
Ruote in le gaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
 Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
 In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
HAU22082
Regolazione gioco della leva fri-
zioneIl gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva
frizione in direzione (a). Per ridurre il gioco
della leva frizione, girare il bullone di regola-

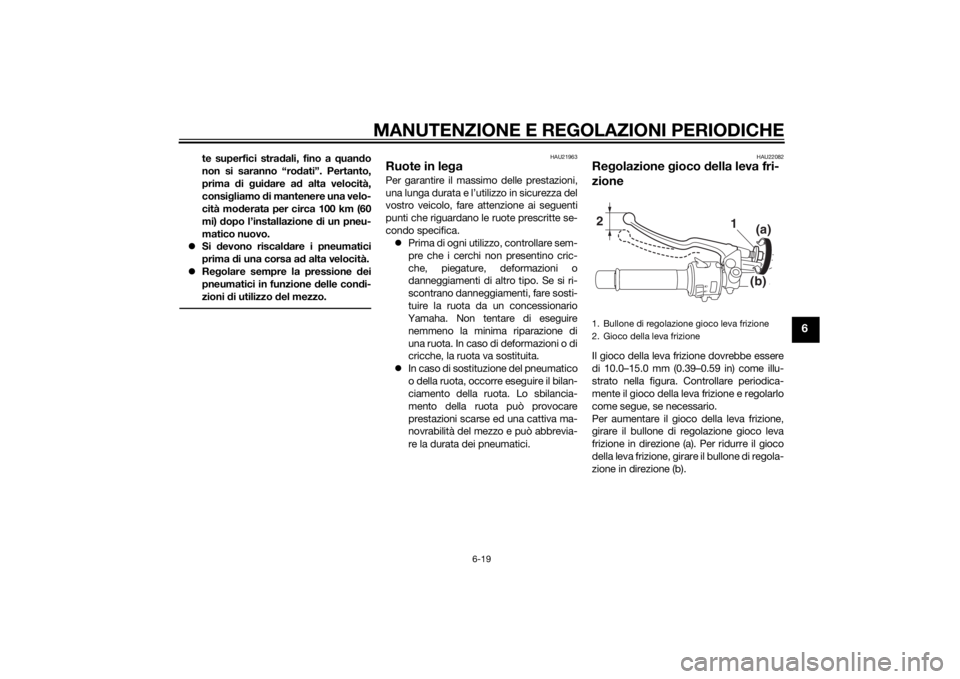

zione in direzione (b).1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione2
1
(b)(a)
U1RCHLH0.book Page 19 Monday, May 12, 2014 10:48 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
NOTASe con il metodo sopra descritto non si rie-
sce ad ottenere il gioco secondo specifica,
o se la frizione non funziona correttamente,
fare controllare il meccanismo interno della
frizione da un concessionario Yamaha.
HAU37914
Controllo del gioco della leva fre-
noNon ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbid ezza e ced evolez-
za, questo può in dicare la presenza di
aria nell’impianto i draulico. In caso di
presenza di aria nell’impianto id raulico,
farlo spur gare da un concessionario
Yamaha prima d i utilizzare il veicolo.
L’aria nell’impianto i draulico ri duce la potenza
della frenata, con possibile per-
d ita del controllo del mezzo e di incid en-

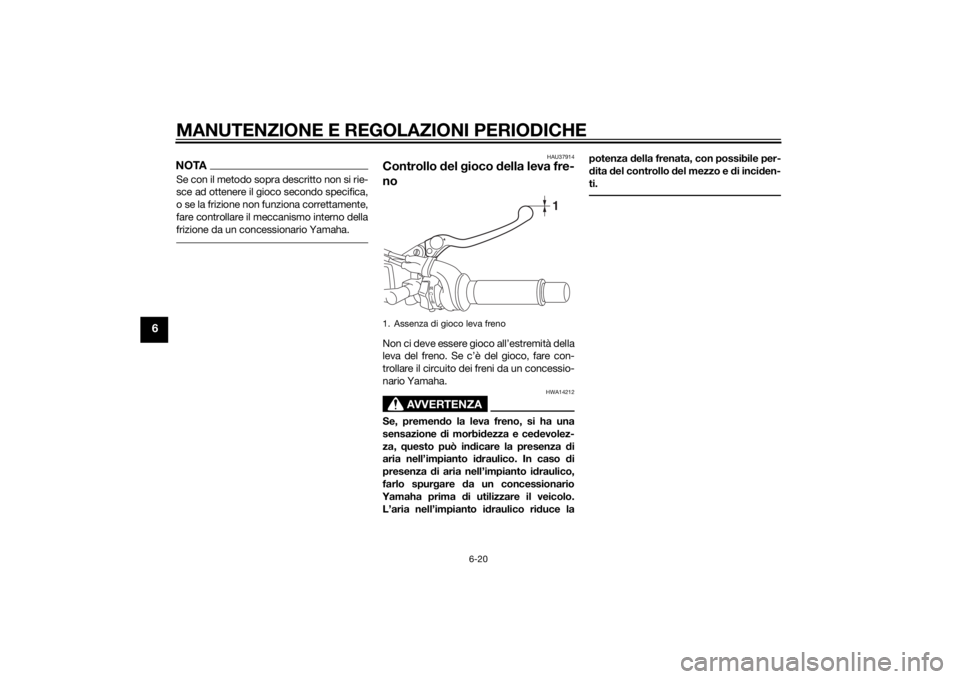

ti.1. Assenza di gioco leva freno
1
U1RCHLH0.book Page 20 Monday, May 12, 2014 10:48 AM
