YAMAHA MT-09 2015 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
PAU26825
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, rode o dis-
co ajustador enquanto segura a alavanca
afastada do punho do acelerador. Certifi-
que-se de que o ponto de afinação ade-
quado no disco ajustador está alinhado
com a marca “ ” na alavanca do travão.
PAU12944
Pe dal d o travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU51802
ABS (para mo delos com ABS)O ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS d o que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
1. Alavanca do travão
2. Distância entre a alavanca do travão e o pu-
nho do acelerador
3. Disco ajustador da posição da alavanca do travão
4. Marca “ ”
543
21
1
2
43
1. Pedal do travão
1
U1RCP1P0.book Page 16 Friday, May 23, 2014 10:37 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
NOTAO ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” por debaixo
do assento, e se for aplicada a alavan-
ca ou o pedal do travão, ainda que li-
geiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA16121
Mantenha to do o tipo d e ímans (incluin-
d o ferramentas magnéticas, chaves de
fen das magnéticas, etc.) afasta dos dos
cubos das ro das da frente e de trás,
caso contrário os rotores magnéticos equipa
dos nos cubos d as rodas po dem
ficar danifica dos, resultan do num incor-
recto d esempenho d o sistema de ABS.
PAU13075
Tampa do depósito de combustí-
velAbertura da tampa do depósito d e com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de combustível, empurrando-a com a

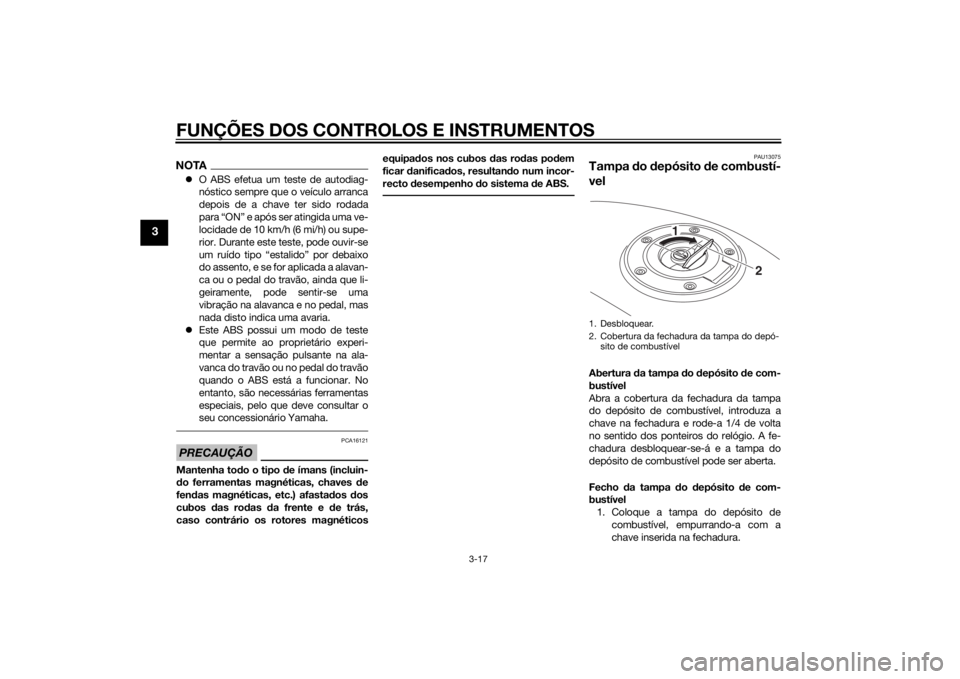

chave inserida na fechadura.1. Desbloquear.
2. Cobertura da fechadura da tampa do depó-sito de combustível
2
1
U1RCP1P0.book Page 17 Friday, May 23, 2014 10:37 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
2. Rode a chave no sentido contrário aodos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incên dio.
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derramad o com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se

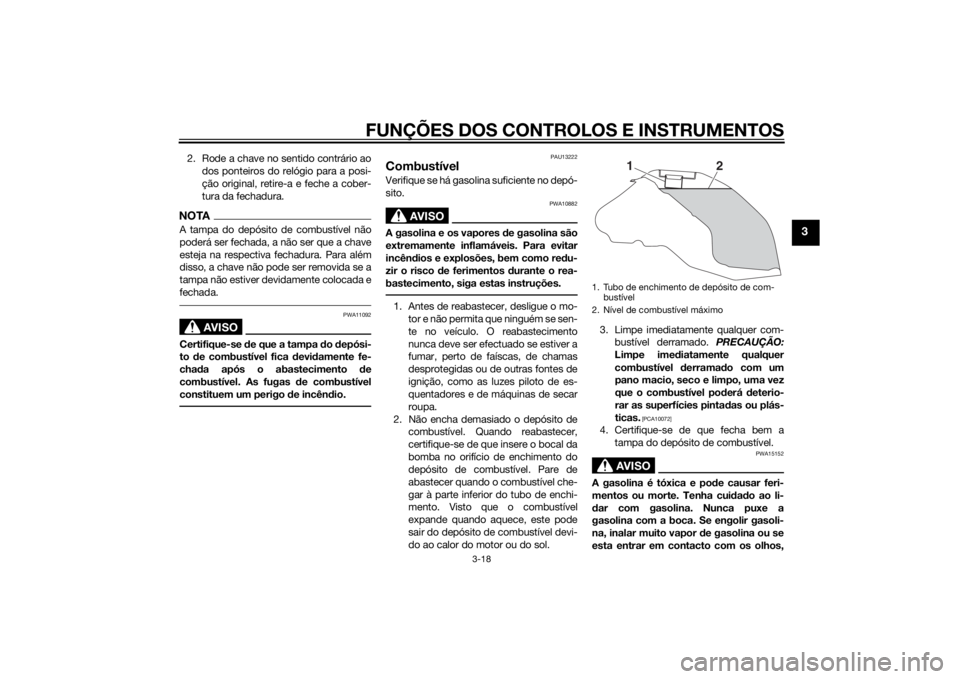

esta entrar em contacto com os olhos,1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
1
2
U1RCP1P0.book Page 18 Friday, May 23, 2014 10:37 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
consulte imediatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU58110
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis d o pistão, sistema d e escape,
etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano melhor obtido pelo método “Rese-
arch” de 95 ou superior. Se ouvir um som de batimento (ou sibilante), utilize gasolina
de uma marca diferente. A utilização de
combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
Mistura
de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
PAU51193
Tubo de respiração e tubo de
d escarga do depósito de com-
bustívelAntes de utilizar o motociclo:
 Verifique as ligações dos tubos.
 Verifique se existem fendas ou danos
nos tubos e substitua-os caso seja
necessário.
 Certifique-se de que a extremidade
dos tubos não se encontra bloqueada
e, se necessário, limpe-a.
 Verifique se todos os tubos passam
pela presilha.
Combustível recomen
dad o:
Gasolina sem chumbo Premium
(Mistura de gasolina com álcool
(E10) aceitável)
Capaci dad e do depósito d e com-
bustível: 14.0 L (3.70 US gal, 3.08 Imp.gal)
Quantid ad e da reserva de combus-

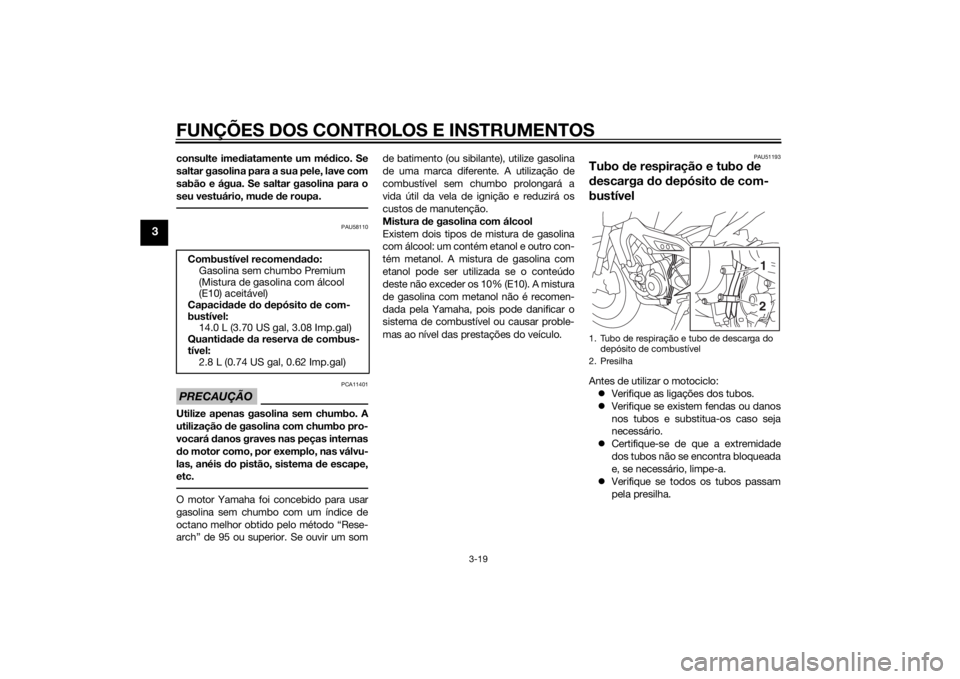

tível: 2.8 L (0.74 US gal, 0.62 Imp.gal)1. Tubo de respiração e tubo de descarga do
depósito de combustível
2. Presilha
21
U1RCP1P0.book Page 19 Friday, May 23, 2014 10:37 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3
PAU13434
Conversor catalíticoEste modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
 não estacione o veículo junto d e
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
 estacione o veículo num local ond e
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema d e
escape arrefeceu antes de efectuar
qualquer trabalho d e manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU57991

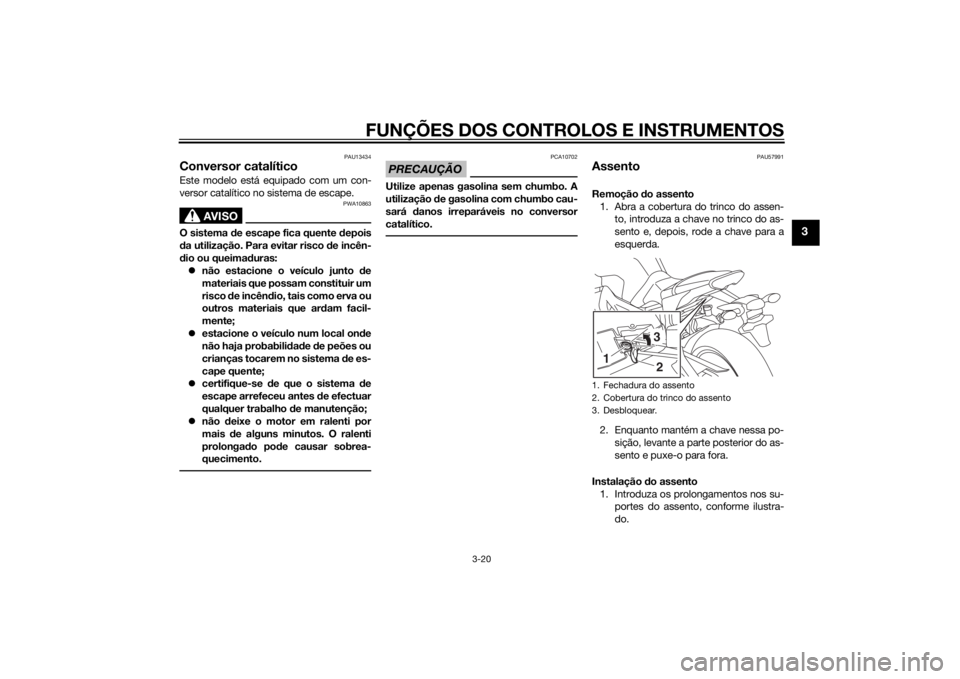

AssentoRemoção do assento
1. Abra a cobertura do trinco do assen- to, introduza a chave no trinco do as-
sento e, depois, rode a chave para a
esquerda.
2. Enquanto mantém a chave nessa po- sição, levante a parte posterior do as-
sento e puxe-o para fora.
Instalação do assento
1. Introduza os prolongamentos nos su- portes do assento, conforme ilustra-
do.1. Fechadura do assento
2. Cobertura do trinco do assento
3. Desbloquear.1
32
U1RCP1P0.book Page 20 Friday, May 23, 2014 10:37 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
2. Empurre a parte traseira do assentopara baixo para o encaixar.
3. Retire a chave.NOTACertifique-se de que o assento está devi-
damente fixo antes de conduzir o veículo.
PAU58200
Compartimento de armazena-
gemO compartimento de armazenagem encon-
tra-se por baixo do assento. (Consulte a
página 3-20.)
Quando guardar documentos ou outros ar-
tigos no compartimento de armazenagem,
não se esqueça de os colocar num saco de
plástico para que não se molhem. Quando
lavar o veículo, tenha cuidado para não dei-
xar entrar água no compartimento de ar-
mazenagem.
AVISO
PWA10962
 Não exced a o limite de carga de 3
kg (7 lb) para o compartimento d e
armazenagem. 
Não exce da a carga máxima de
MT09 177 kg (390 lb)
MT09A 174 kg (384 lb) no veículo.

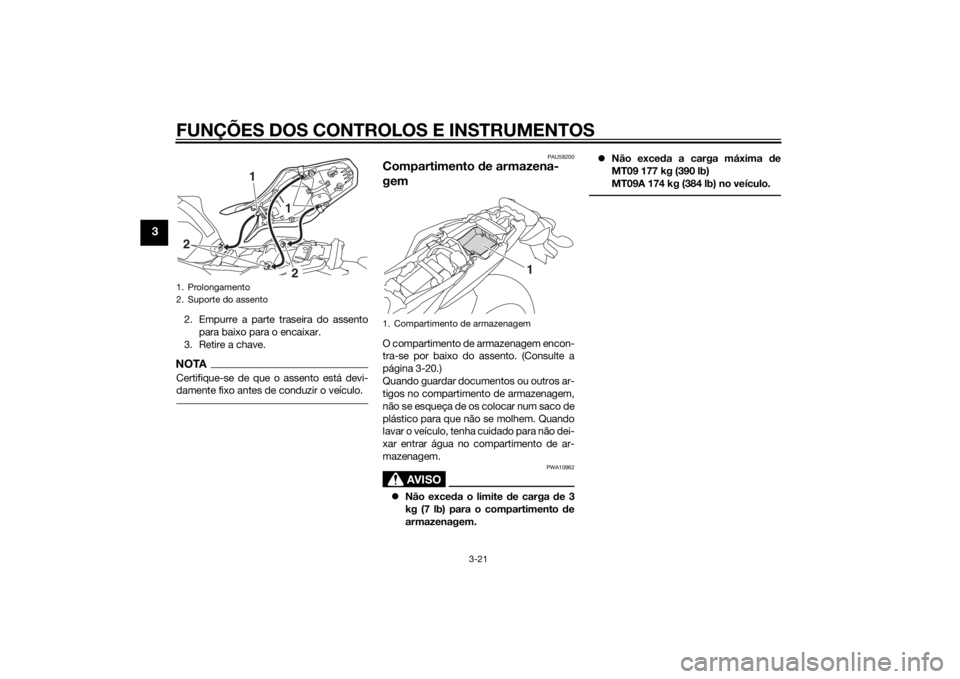

1. Prolongamento
2. Suporte do assento
1
2
21
1. Compartimento de armazenagem
1
U1RCP1P0.book Page 21 Friday, May 23, 2014 10:37 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
PAU62450
Ajuste da forquilha d ianteira
AVISO
PWA14671
Ajuste sempre a pré-carga da mola em
ambas as pernas da forquilha de forma
igual, caso contrário po derá ocorrer
uma fraca capaci dad e de manobra e
per da de estabili dad e.Cada perna da forquilha dianteira está
equipada com uma cavilha ajustadora da
pré-carga da mola. A perna da forquilha
dianteira direita está equipada com um pa-
rafuso ajustador da força amortecedora de
recuo.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e as-
sim tornar a suspensão mais dura, rode a
cavilha ajustadora em cada perna da for-
quilha na direcção (a). Para reduzir a pré-
carga da mola e assim tornar a suspensão
mais mole, rode a cavilha ajustadora em
cada perna da forquilha na direcção (b). O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto
mais pequena é a distância A, maior é a
pré-carga da mola; quanto maior é a dis-
tância A, menor é a pré-carga da mola.
Força amortece
dora de recuo
A força amortecedora de recuo é ajustada
apenas na perna da forquilha dianteira di-
reita.
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direcção (a). Para reduzir a força amor-
tecedora de recuo e assim tornar o amorte-
cimento de recuo mais mole, rode o
parafuso ajustador na direcção (b).
1. Cavilha ajustadora da pré-carga da mola
1. Distância A
1
1
(a)
(b)
(a)
(b)
1
Ponto d e afinação da pré-carga da
mola:
Mínimo (suave): Distância A = 19.0 mm (0.75 in)
Normal:
Distância A = 16.0 mm (0.63 in)
Máximo (dura): Distância A = 4.0 mm (0.16 in)
U1RCP1P0.book Page 22 Friday, May 23, 2014 10:37 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3
NOTAEmbora o número total de estalidos de um
mecanismo ajustador da força amortece-
dora possa não corresponder exactamente
às especificações anteriores devido a pe-
quenas diferenças no processo de fabrico,
o número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter umajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
PAU57940
Ajuste
do amortece dorEste amortecedor está equipado com um
anel ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além d os limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e as-
sim tornar a suspensão mais dura, rode o
anel ajustador na direcção (a). Para reduzir
a pré-carga da mola e assim tornar a sus-
pensão mais mole, rode o anel ajustador na
direcção (b).
1. Parafuso ajustador da força amortecedora de recuoPonto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 11 estalido(s) na direcção (b)*
Normal: 8 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador total- mente rodado na direcção (a)
1
(a)
(b)
U1RCP1P0.book Page 23 Friday, May 23, 2014 10:37 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.
 Utilize a chave inglesa especial e a
barra de extensão, incluídas no jogo
de ferramentas do proprietário, para
fazer o ajuste. Força amortece
dora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direcção (a). Para reduzir a força amor-
tecedora de recuo e assim tornar o amorte-
cimento de recuo mais mole, rode o
parafuso ajustador na direcção (b).
NOTAPara obter um ajuste preciso, seria aconse-
lhável verificar o número total real de voltas
do mecanismo ajustador da força de amor-
tecimento. Este intervalo de ajuste pode
não corresponder exactamente às especi-
ficações indicadas devido a pequenas dife-
renças no processo de fabrico.
AVISO
PWA10222
Este amortece dor contém nitrogénio al-
tamente pressuriza do. Antes de manu-
sear o amortece dor, deve ler e
compreen der as informações que se se-
guem.
 Não mexa nem tente abrir o cilin-
dro.
 Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortece dor pod e explo dir
d evi do a pressão excessiva do gás.
 Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro pod e causar um
fraco desempenho do amorteci-
mento.
1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Barra de extensão
4. Indicador de posiçãoPonto de afinação da pré-carga da
mola:
Mínimo (suave):1
Normal:
4
Máximo (dura): 7
7654321
1(b) (a)
4
2
3
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave):
3 volta(s) na direcção (b)*
Normal: 1 1/2 volta(s) na direcção (b)*
Máximo (dura): Parafuso ajustador totalmente
rodado na direcção (a)
* Com o parafuso ajustador total- mente rodado na direcção (a)
1 (a)(b)
U1RCP1P0.book Page 24 Friday, May 23, 2014 10:37 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-25
3
Não descarte o amortece dor danifi-
ca do ou gasto por si próprio. Leve o
amortece dor a um concessionário
Yamaha para qualquer serviço.
PAU15152
Pren ded ores da correia de baga-
gemExiste um prendedor da correia de baga-
gem em cada apoio de pé do passageiro.
PAU15306

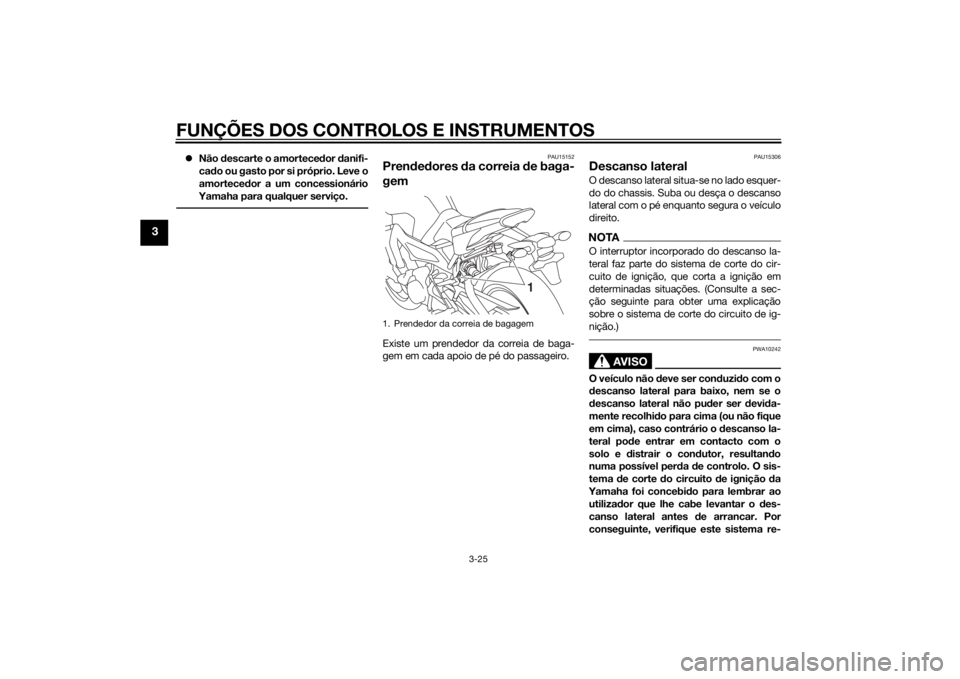

Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser con duzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e distrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito d e ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
1. Prendedor da correia de bagagem
1
U1RCP1P0.book Page 25 Friday, May 23, 2014 10:37 AM
