YAMAHA MT-09 2018 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
7-3
1
2
3
4
5
678
9
10
11
12
MAU71031
TIPS
De årliga kontrollerna måste genomföras varje år om inte avståndsbaserat underhåll utförs i stället.

Från 50000 km (30000 mi), upprepa skötselinter vallen med början från 10000 km (6000 mi).

De punkter som är markerade med en asterisk bör utföras av en Yamaha-återförsäljare eftersom dessa punkter kräver användandeav specialverktyg, data och tekniska kunskaper.
MAU71051
Tabell över regelbunden skötsel av emissionssystemetNR. ARTIKEL KONTROLLPUNKT ELLER
SKÖT SELARBETE MÄTAR
STÄLLNING
ÅRLIG
KONTROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 * Bränsleledning Kontrollera bensinslangarna om
de har sprickor eller andra skador.
Byt vid behov. 
2*Tändstift Kontrollera skicket.
Justera gapet och rengör.


3 * Ventilspel Kontrollera och justera. Var 40000 km (24000 mi)
4 * Bränsleinsprutning Kontrollera tomgångsvarvtalet.

Kontrollera och justera inställningen. 
5 * Avgassystem Kontrollera om det finns läckor.
Dra åt om det behövs.
Byt packningar vid behov. 
6* Evaporativt
emissionssystem Kontrollera om systemet är
skadat.
Byt vid behov. 
BS2-9-M1.book 3 ページ ２０１８年６月７日　木曜日　午後２時２７分

Periodiskt underhåll och justering
7-4
1
2
3
4
5
67
8
9
10
11
12
7* Luftinsugets
system Kontrollera om
luftavstängningsventil, reed-ventil
och slang har skador.
Byt de detaljer som är skadade om det behövs. 
NR. ARTIKEL
KONTROLLPUNKT ELLER
SKÖT SELARBETE MÄTAR
STÄLLNING
ÅRLIG
KONTROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BS2-9-M1.book 4 ページ ２０１８年６月７日　木曜日　午後２時２７分

Periodiskt underhåll och justering
7-5
1
2
3
4
5
678
9
10
11
12
MAU71351
Tabell över allmän skötsel och smörjningNR. ARTIKEL KONTROLLPUNKT ELLER
SKÖT SELARBETE MÄTAR
STÄLLNING
ÅRLIG
KONTROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Kontroll med
diagnostiskt system Utför en dynamisk kontroll med
Yamahas diagnostikverktyg.
Kontrollera felkoderna. 
2 * Luftfilter Byt ut. Var 40000 km (24000 mi)
3 Koppling Kontrollera funktionen.
Ställ in. 
4 * Frambroms Kontrollera funktionen,
vätskenivån och eventuellt
läckage.
Byt ut bromsbeläggen om det behövs. 
5 * Bakbroms Kontrollera funktionen,
vätskenivån och eventuellt
läckage.
Byt ut bromsbeläggen om det behövs. 
6 * Bromsslangar Kontrollera om de har sprickor
eller andra skador. 
Byt ut. Vart 4:e år
7 * Bromsvätska Byt. Vartannat år
8*Hjul Kontrollera om de är skeva eller
har skador.
Byt vid behov. 
9*Däck Kontrollera mönsterdjup och om
de har skador.
Byt vid behov.
Kontrollera lufttrycket.
Korrigera vid behov. 
BS2-9-M1.book 5 ページ ２０１８年６月７日　木曜日　午後２時２７分

Periodiskt underhåll och justering
7-6
1
2
3
4
5
67
8
9
10
11
12
10 * Hjullager Kontrollera lagerspel och om de
har skador. 
11 * S
vingarmsledens
lager Kontrollera funktion och om den
har för stort spel. 
12 Kedja Kontrollera kedjans spänning,
uppriktning och skick.
Justera och smörj in kedjan ordentligt med ett smörjmedel
som är anpassat för kedjor med
O-ring. Varje 1000 km (600 mi) och efter att ha tvättat motorcykeln, kört i regn eller kört
i fuktiga områden
13 * Styrlager Kontrollera om
lageruppsättningarna är lösa.  
Fyll på lagom med litiumbaserat fett. 
14 * Ramfästen Kontrollera att alla muttrar, bultar
och skruvar är ordentligt
åtdragna. 
15 Lagertapp för
bromshandtag Smörj med silikonbaserat fett.

16 Lagertapp för
bromspedal Smörj med ett litiumbaserat fett.

17 Lagertapp för
kopplingshandtag Smörj med ett litiumbaserat fett.

18 Lagertapp för
växelpedal Smörj med ett litiumbaserat fett.

19 Sidostöd Kontrollera funktionen.
Smörj med ett litiumbaserat fett. 
20 * Sidostödets kontakt Kontrollera funktionen och byt ut
vid behov. 
NR. ARTIKEL
KONTROLLPUNKT ELLER
SKÖT SELARBETE MÄTAR
STÄLLNING
ÅRLIG
KONTROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)BS2-9-M1.book 6 ページ ２０１８年６月７日　木曜日　午後２時２７分

Periodiskt underhåll och justering
7-7
1
2
3
4
5
678
9
10
11
12
21 * Framgaffel Kontrollera funktion och om det
läcker olja.
Byt vid behov. 
22 * Stötdämpare Kontrollera funktion och om det
läcker olja.
Byt vid behov. 
23 * Bakfjädringens
reläarm och
ledpunkten i
kopplingsarmen Kontrollera funktionen.

24 Motorolja Byt (värm upp motorn före
dränering).
Kontrollera oljenivån och om det läcker olja. 
25 Oljefilterinsats 
26 * Kylsystem Kontrollera kylvätskenivån och om
det läcker kylvätska. 
Byt. Vart 3:e år
27 * Bromskontakter,
fram och bak Kontrollera funktionen.

28 * Rörliga delar och
kablar

29 * Gashandtagshus
och vajer Kontrollera funktion och spel.
Justera gasvajerns spel vid
behov.
Smörj gashandtagshuset och vajern. 
30 * Belysning, signaler
och kontakter Kontrollera funktionen.
Ställ in halvljuset.

NR. ARTIKEL
KONTROLLPUNKT ELLER
SKÖT SELARBETE MÄTAR
STÄLLNING
ÅRLIG
KONTROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BS2-9-M1.book 7 ページ ２０１８年６月７日　木曜日　午後２時２７分

Periodiskt underhåll och justering
7-8
1
2
3
4
5
67
8
9
10
11
12
MAU72800
TIPS
Luftfilter
Denna modell är utrustad med ett oljeindränkt papper av engångstyp och får inte blåsas rent med tryckluft eftersom det då kan skadas.
Luftfiltret måste bytas oftare och du kör i fuktiga eller dammiga områden.

Hydraulbroms
Kontrollera och fyll på bromsvätska vid behov.
Vartannat år bör huvudbroms cylinderns och bromsokens inre komponent er bytas samt bromsvätskan ersättas. Byt bromsledningar vart fjärde år eller om det uppstått sprickor eller om de är skadade.
BS2-9-M1.book 8 ページ ２０１８年６月７日　木曜日　午後２時２７分

Periodiskt underhåll och justering
7-9
1
2
3
4
5
678
9
10
11
12
MAU18773
Lossa och sätta fast panelerDe paneler som visas på bilden måste los-
sas för att visa skötse larbeten som beskrivs
i detta kapitel ska kunna utföras. Titta i detta
avsnitt varje gång som en panel måste los-
sas eller sättas fast.
MAU76761
Panel A
För att ta bort panelen1. Ta bort bulten, brickan och snabbfäs- tena.
TIPSSnabbfästena tas bort genom att du trycker
in mittstiftet och sedan drar ut fästanord-ningen. 2. Dra loss panelen enligt bilden.
För att sätta fast panelen
1. Placera panelen i sitt ursprungliga lä- ge.
2. Montera brickan, bulten och snabbfäs-
tena.TIPSSnabbfästena monteras genom att du tryck-
er ut mittstiftet, för in fästanordningen i pa-
nelen och sedan trycker in mittstift ijämnhöjd med fästanordningen.
1. Panel A
2. Panel B
1
2
1. Bult
2. Bricka
3. Panel A
4. Snabbfäste1
4
2
3
BS2-9-M1.book 9 ページ ２０１８年６月７日　木曜日　午後２時２７分

Periodiskt underhåll och justering
7-10
1
2
3
4
5
67
8
9
10
11
12
Panel B
För att ta bort panelen1. Ta bort bultarna och brickorna.
2. Dra panelen utåt så som visas. För att sätta fast panelen
Placera panelen i ursprungsläget och mon-
tera brickorna och bultarna.
MAU19653
Kontroll av tändstiftenTändstiften är viktiga komponenter i motorn
och de bör kontrolleras
regelbundet, helst
av en Yamaha-återförsäljare. Eftersom vär-
me och avlagringar gör att tändstift lång-
samt eroderar, bör de tas bort och
kontrolleras enligt tabellen för regelbunden
skötsel och smörjning. Dessutom kan tänd-
stiftens skick avslöja motorns skick.
Kontrollera att porslinet runt mittelektroden
har en lätt ljusbrun färg (den ideala färgen
när fordonet körs normalt) och alla tändstift
bör ha samma färg. Om färgen på något av
tändstiften skiljer sig från de andra kan det
vara fel på motorn. Försök inte åtgärda felet
själv. Låt i stället en Yamaha-återförsäljare
kontrollera motorcykeln.
Om ett tändstift visar tecken på att elektro-
den har eroderat eller om det finns avlag-
ringar, bör det bytas.
Innan ett tändstift monteras bör elektrodav-
ståndet mätas med ett bladmått och avstån-
det justeras vid behov.
1. Bult
2. Bricka
1 2
1
2
1. Panel B
1
Rekommenderat tändstift:
NGK/CPR9EA9
BS2-9-M1.book 10 ページ ２０１８年６月７日　木曜日　午後２時２７分

Periodiskt underhåll och justering
7-11
1
2
3
4
5
678
9
10
11
12
Gör rent tätningsringen och dess anligg-
ningsytor och torka av gängorna på tändstif-
tet.TIPSOm du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4–1/2
varv efter det att du skruvat fast det för
hand. Tändstiftet bör emellertid dras åt meden momentnyckel så snart som möjligt.
VIKTIGT
MCA10841
Använd inte några verktyg för att sätta
på eller ta bort tändstiftshatten eftersom
tändspoleanslutningen kan i så fall ska-
das. Det kan vara svårt att ta bort tänd-
stiftshatten efters om gummitätningen
runt hatten kan kärva mot tändstiftet. För
att ta bort tändstifthatten, vrid den fram
och tillbaks samtidigt som du drar den
uppåt. Vrid även hatt en fram och tillbaksnär du sätter på den.
MAU36112
KanisterDen här modellen är utrustad med en kanis-
ter som förhindrar att bränsleångor släpps
ut i atmosfären. Kom ihåg att kontrollera föl-
jande innan fordonet används:
Kontrollera alla slangkopplingar.

Kontrollera om det finns sprickor eller
andra skador på slangarna och kanis-
tern. Byt om den är skadad.

Kontrollera att kanisterns ventilator
inte är blockerad och rengör vid behov.

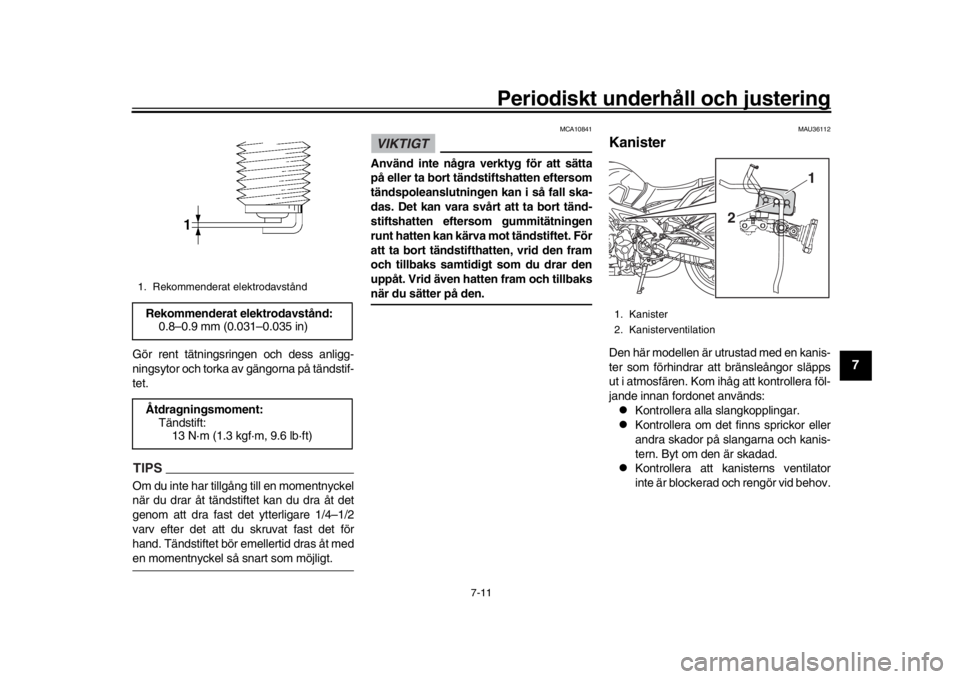

1. Rekommenderat elektrodavståndRekommenderat elektrodavstånd:
0.8–0.9 mm (0.031–0.035 in)
Åtdragningsmoment: Tändstift: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Kanister
2. Kanisterventilation
1
2
BS2-9-M1.book 11 ページ ２０１８年６月７日　木曜日　午後２時２７分

Periodiskt underhåll och justering
7-12
1
2
3
4
5
67
8
9
10
11
12
MAU1990D
MotoroljaMotoroljans nivå ska kontrolleras regelbun-
det. Dessutom måste oljan och oljefilterin-
satsen bytas vid de intervall som anges i
tabellen för regelbunden skötsel.VIKTIGT
MCA11621

För att undvika att kopplingen slirar
(motoroljan smörjer även koppling-
en), bör inga tillsatser blandas in i
oljan. Använd inte oljor med en die-
selspecifikation som “CD” eller ol-
jor med högre kvalitet än den som
anges. Använd dessutom inte oljor
som är märkta “ENERGY CON SER-
VING II” (ENERGIBE SPARANDE II)
eller högre.

S e till att inga främmande föremålkommer ner i vevhuset. För att kontroller
a motorns oljenivå
1. Vänta i några minuter tills oljan stabili-
serats efter det att motorn värmts upp.
2. Håll fordonet upprätt på en plan yta för en exakt avläsning.
3. Titta i inspektionsfönstret längst ned på vevhusets högra sida.
TIPSOljenivån bör vara mellan min- ochmax-markeringarna.
4. Ta bort oljepåfyllningslocket och fyll på olja om motoroljan ligger vid eller un-
der den lägsta nivåmarkeringen. 5. Kontrollera O-ringen på påfyllnings-
locket för motorolja. Byt om den är
skadad.
6. Montera påfyllningslocket för olja.
Byta motorolja (och filter) 1. Starta motorn, värm upp den en kort stund och stäng sedan av motorn igen.
2. Placera ett oljetråg under motorn för att samla upp oljan.
3. Ta bort påfyllningslocket för motorol-
jan, motoroljans avtappningsplugg och
packningen.
Rekommenderad motorolja:
Se sidan 9-1.
Oljemängd: Oljebyte:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Med byte av oljefilter: 2.70 L (2.85 US qt, 2.38 Imp.qt)1. Påfyllningslock för motorolja
2. Inspektionsglas för oljenivå
3. Max-markering
4. Min-markering
1
2
34
1. Påfyllningslock för motorolja
2. O-ring
21
BS2-9-M1.book 12 ページ ２０１８年６月７日　木曜日　午後２時２７分
