YAMAHA MT-09 2020 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y mandos
4-3
1
2
345
6
7
8
9
10
11
12
Para desbloquear la direcciónDesde la posición “LOCK”, empuje la llave
hacia dentro y gírela a la posición “OFF”.
SAU59680
(Estacionamiento)
Las luces de emergencia y los intermitentes
se pueden encender, pero el resto de los
sistemas eléctricos están desconectados.
Se puede extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “ ”.ATENCIÓN
SCA20760
El uso de las luces de emergencia o los
intermitentes durante un periodo de
tiempo prolongado podría ocasionar la
descarga de la batería.
SAU66055
Interruptores del manillarIzquierda
1. Empujar.
2. Girar.12
1. Interruptor de ráfagas “ ”
2. Conmutador de la luz de “ / ”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”
5. Interruptor del sistema de control de tracción “TCS”
2341 5
BS2-9-S3.book 3 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Funciones de los instrumentos y mandos
4-4
1
2
34
5
6
7
8
9
10
11
12
Derecha
SAU76731
Interruptor de ráfagas “ ”
Pulse este interruptor para hacer ráfagas.NOTACuando el conmutador de la luz de cruce/
carretera está situado en “ ”, el interrup-tor de ráfagas no tiene efecto.
SAU66021
Conmutador de la luz de cruce/carretera
“/”
Sitúe este interruptor en “ ” para poner la
luz de carretera y en “ ” para poner la luz
de cruce. (Consulte la página 7-34).
SAU66040
Interruptor de in termitencia “ / ”
Para señalar un giro a la derecha, pulse
este interruptor hacia la posición “ ”. Para
señalar un giro a la izquierda, pulse este in-
terruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una ve z éste haya regresado
a su posición central.
SAU66030
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU73961
Interruptor del sistema de control de
tracción “TCS”
Consulte en la página 3-1 una explicación
del sistema de control de tracción.
SAU66060
Interruptor de paro/marcha/arranque
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor en
“ ” y, a continuación, pulse el interruptor
hacia “ ”. Véanse las instrucciones de
arranque en la página 6-1 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU66010
Interruptor de luces de emergencia “ ”
Con la llave en la posición “ON” o “ ”, uti-
lice este interruptor
para encender las luces
de emergencia (todos los intermitentes par-
padean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10062
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse labatería.
SAU73931
Selector de modo de conducción “MO-
DE”
Consulte en la página 3-1 una explicación
del modo de conducción.
1. Interruptor de paro/marcha/arranque “ / /”
2. Selector de modo de conducción “MODE”
3. Interruptor de luces de emergencia “ ”
123
BS2-9-S3.book 4 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Funciones de los instrumentos y mandos
4-5
1
2
345
6
7
8
9
10
11
12
SAU4939G
Luces indicadoras y luces de
aviso
SAU11022
Luz indicadora de intermitencia “ ”
Esta luz indicadora parpadea cuando está
activada una luz de intermitencia.
SAU11061
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Luz indicadora de la luz de carretera
“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11259
Luz de aviso del nivel de aceite “ ”
Esta luz de aviso se enciende cuando el ni-
vel de aceite de motor está bajo. Para evitar
averías del motor, añada aceite de motor lo
antes posible.
Incluso si el nivel de aceite es suficiente, la
luz de aviso puede parpadear al circular por
una cuesta o durante las aceleraciones o
desaceleraciones bruscas, pero esto no es
un fallo. Si se detecta una anomalía en el
circuito de detección del nivel de aceite, la
luz de aviso del nivel de aceite parpadea re-
petidamente. En ese caso, haga revisar el
vehículo en un concesionario Yamaha.
NOTACuando se da el contacto del vehículo, esta
luz se enciende durante unos segundos y
luego se apaga. Si la luz no se enciende o
permanece encendida después de verificar
que el nivel de aceite es correcto (ver pági-
na 7-11), haga revisar el vehículo en unconcesionario Yamaha.
SAU11448
Luz de aviso de la temperatura del líqui-
do refrigerante “ ”
Esta luz de aviso se enciende cuando el
motor se recalienta. En ese caso, pare el
motor inmediatamente y deje que se enfríe.
Cuando se da el contacto, la luz se encien-
de durante unos segundos y luego se apa-
ga. Si la luz no se enciende o permanece
encendida, haga comprobar el vehículo en
un concesionario Yamaha. NOTA
En los vehículos con ventilador del ra-
diador, el o los ventiladores se activan
automáticamente en función de la
temperatura del líquido refrigerante.

Si el motor se recalienta, consulte las
instrucciones adicionales de la página7-38.
1. Luz de aviso del sistema ABS “ ”
2. Luz indicadora de cambio rápido “ ”
3. Luz indicadora del sistema de control de tracción “ ”
4. Luz indicadora de intermitencia izquierda “”
5. Luz indicadora de la luz de carretera “ ”
6. Luz indicadora de punto muerto “ ”
7. Luz de aviso del nivel de aceite “ ”
8. Luz de aviso de la temperatura del líquido refrigerante “ ”
9. Luz de aviso de avería del motor “ ”
10.Luz indicadora de intermitencia derecha “”
11.Luz indicadora del sistema inmovilizador “”
2
1
3
4
910
5
6
7
8
11
ABS
BS2-9-S3.book 5 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Funciones de los instrumentos y mandos
4-6
1
2
34
5
6
7
8
9
10
11
12
ATENCIÓN
SCA10022
No mantenga el motor en marcha si seestá recalentando.
SAU73172
Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende si se detecta
una anomalía en el motor u otro sistema de
control del vehículo. En ese caso, haga re-
visar el sistema de autodiagnóstico del ve-
hículo en un concesionario Yamaha.NOTACuando se da el contacto, la luz se encien-
de durante unos segundos y luego se apa-
ga. Si la luz no se enciende o permanece
encendida, haga revisar el vehículo en unconcesionario Yamaha.
SAU69892
Luz de aviso del sistema ABS “ ”
Esta luz de aviso se enciende cuando se da
el contacto por primera vez y se apaga des-
pués de iniciar la marcha. Si la luz de aviso
se enciende durante la marcha, es posible
que el sistema antibloqueo de frenos no
funcione correctamente. (Vease la
página 4-14.)
NOTASi la luz no se enciende en absoluto o no se
apaga después de circular a 10 km/h (6 mi/h),
haga revisar el vehículo en un concesionarioYamaha.
ADVERTENCIA
SWA16041
Si la luz de aviso del ABS no se apaga
después de circular a una velocidad de
10 km/h (6 mi/h) o superior o se enciende
o parpadea durante la marcha, el siste-
ma de frenos pasa a funcionar del modo
convencional. En cualquiera de estos
casos, o si la luz de aviso no se enciende
en absoluto, extreme las precauciones
para evitar el posible bloqueo de las rue-
das en las frenadas de emergencia.
Haga revisar el sistema de frenos y los
circuitos eléctricos en un concesionarioYamaha lo antes posible.
SAU77002
Luz indicadora del sistema de control de
tracción “ ”
Esta luz indicadora parpadea cuando el
control de tracción está activado. Cuando el
sistema de control de tracción se desactiva,
la luz indicadora se enciende.
Cuando se da el contacto del vehículo, la
luz efectúa una comprobación del circuito (se enciende durante unos segundos y lue-
go se apaga). Si la luz no se enciende du-
rante la comprobación del circuito o
permanece encendida, haga revisar el ve-
hículo en un concesionario Yamaha.
SAU76411
Luz indicadora de cambio rápido “ ”
Cuando se gira la llave a “ON”, el sistema
de cambio rápido (página 3-3) se activa y
esta luz indicadora se enciende.
Si se detecta un fallo en el sistema de cam-
bio rápido, esta luz se apaga y el sistema de
cambio rápido queda deshabilitado. Haga
revisar el vehículo en un concesionario
Yamaha.
SAU73120
Luz indicadora del
sistema inmoviliza-
dor “ ”
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora parpadea de manera cons-
tante para indicar que el sistema inmoviliza-
dor está activado. Después de 24 horas, la
luz indicadora deja de parpadear; no obs-
tante, el sistema inmovilizador sigue activa-
do.
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
ABS
BS2-9-S3.book 6 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Funciones de los instrumentos y mandos
4-7
1
2
345
6
7
8
9
10
11
12
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a “ON”, si permanece
encendida o si parpadea siguiendo una
pauta (si se detecta una anomalía en el sis-
tema inmovilizador, la luz indicadora del sis-
tema inmovilizador parpadea siguiendo una
pauta), haga revisar el vehículo en un con-
cesionario Yamaha.NOTASi la luz indicadora del sistema inmoviliza-
dor parpadea 5 veces despacio y luego 2
veces rápido, puede deberse a interferen-
cias del transpondedor. En ese caso, inten-te lo siguiente. 1. Verifique que no haya otras llaves del sistema inmovilizador cerca del inte-
rruptor principal. Otras llaves del siste-
ma inmovilizador pueden crear
interferencias de señal e impedir que
arranque el motor.
2. Utilice la llave de registro de código para arrancar el motor.
3. Si el motor arranca, párelo e intente arrancarlo con las llaves normales.
4. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo y las 3 llaves a
un concesionario Yamaha para volver
a registrar las llaves normales.
SAU77055
Indicador multifunción
ADVERTENCIA
SWA12423
Antes de modificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha puede dis-
traer al conductor, con el consiguienteriesgo de accidente.
El indicador multifunción está provisto de
los elementos siguientes:
un velocímetro
1. Botón “SELECT” (seleccionar)
2. Botón “RESET”
2
1
1. Indicador de la marcha seleccionada
2. Tacómetro
3. Indicador Eco “ECO”
4. Pantalla TCS
5. Indicador de modo de conducción
6. Indicador de gasolina
7. Visor multifunción
8. Reloj
9. Velocímetro1
2
4
3
5
6
7
8
9
BS2-9-S3.book 7 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Funciones de los instrumentos y mandos
4-8
1
2
34
5
6
7
8
9
10
11
12

un tacómetro

un reloj

un indicador de gasolina

un indicador Eco

un indicador de la marcha selecciona-
da

un indicador de modo de conducción

un indicador del TCS

un visor multifunción
NOTAEl indicador multifunción puede cambiarse
entre kilómetros y millas. Seleccione el
cuentakilómetros o un cuentakilómetros
parcial en el visor multifunción y, a conti-
nuación, pulse el botón “SELECT” duranteun segundo.
Velocímetro El velocímetro indica la velocidad de des-
plazamiento del vehículo.
Tacómetro
El tacómetro permite al conductor vigilar el
régimen del motor y mantenerlo dentro de
los márgenes de potencia adecuados.
ATENCIÓN
SCA10032
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 11250 r/minReloj
El reloj indica la hora en el sistema de 12
horas. Cuando la llave no se encuentra en
la posición “ON”, se puede ver el reloj pul-
sando el botón “SELECT”.
Para poner el reloj en hora
1. Gire la llave a la posición “ON”.
2. Pulse el botón “SELECT” y el botón
“RESET” durante dos segundos.
3. Cuando los dígitos de las horas co- miencen a parpadear, utilice el botón
“RESET” para ajustar las horas.
4. Pulse el botón “SELECT” y los dígitos de los minutos empezarán a parpa-
dear.
5. Utilice el botón “RESET” para ajustar los minutos.
6. Pulse el botón “SELECT” para confir-

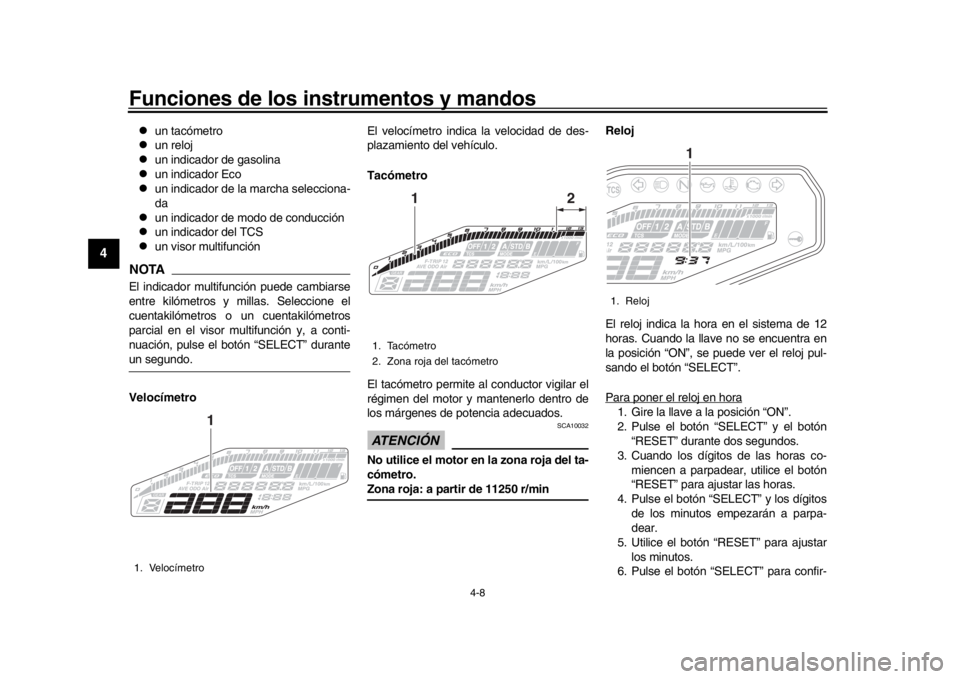

1. Velocímetro
1
1. Tacómetro
2. Zona roja del tacómetro
2
1
1. Reloj
1
BS2-9-S3.book 8 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Funciones de los instrumentos y mandos
4-9
1
2
345
6
7
8
9
10
11
12
mar los ajustes y poner en funciona-
miento el reloj.
Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. A me-
dida que disminuye el nivel de gasolina, los
segmentos del indicador se van apagando
desde “F” (lleno) hasta “E” (vacío). Cuando
el último segmento empiece a parpadear,
ponga gasolina lo antes posible.
NOTASi se detecta un problema en el circuito
eléctrico, los segmentos del nivel de gasoli-
na y “ ” parpadean repetidamente. En ese
caso, haga revisar el vehículo en un conce-sionario Yamaha. Indicador Eco
Este indicador se enciende cuando el vehí-
culo está funcionando en modo ecológico y
de ahorro de combustible. El indicador se
apaga cuando el vehículo se para.
NOTAConsidere los consejos siguientes para re-
ducir el consumo de gasolina:
Evite revolucionar mucho el motor du-
rante las aceleraciones.

Circule a una velocidad constante.

Seleccione la marcha adecuada parala velocidad del vehículo.
Indicador de la ma
rcha seleccionada
El indicador muestra la marcha selecciona-
da. La posición de punto muerto se indica
mediante “ ” y mediante la luz indicadora
de punto muerto.

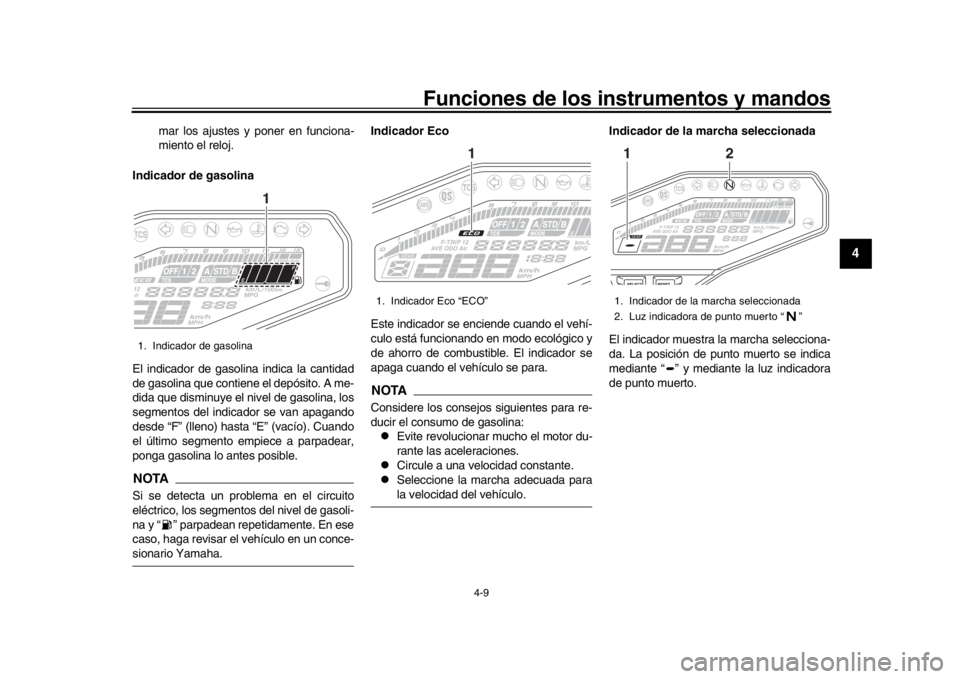

1. Indicador de gasolina
1
1. Indicador Eco “ECO”
1
1. Indicador de la marcha seleccionada
2. Luz indicadora de punto muerto “ ”1
2
BS2-9-S3.book 9 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Funciones de los instrumentos y mandos
4-10
1
2
34
5
6
7
8
9
10
11
12
Indicador de modo de conducción
Esta indicación muestra el modo de con-
ducción que se ha seleccionado: “STD”, “A”
o “B”. (Consulte la página 3-1).
Pantalla TCS
Esta indicación muestra el ajuste del siste- ma de control de tracción que está seleccio-
nado: “1”, “2” u “OFF”. (Consulte la página
3-1).
Visor multifunción
El visor multifunción está provisto de los
elementos siguientes:

un cuentakilómetros

dos cuentakilómetros parciales

un cuentakilómetros parcial en reser-
va

un indicador del consumo instantáneo
de gasolina

un indicador del consumo medio de
gasolina

un indicador de temperatura del líqui-
do refrigerante

un visor de la temperatura de admisión
del aire

un indicador de control de brillo
NOTA
El cuentakilómetros se bloquea cuan-
do llega a 999999 y no se puede poner
a cero.

Los cuentakilómetros parciales se blo-
quean a 9999.9 pero se pueden ponera cero de forma manual.
Cambio del elemento de la pantalla
Pulse el botón “SELECT” para cambiar la
indicación entre consumo instantáneo de
gasolina “km/L” o “L/100 km”, consumo me-
dio de gasolina “AVE_ _._ km/L” o “AVE_
_._ L/100 km”, temperatura del líquido refri-
gerante “ C”, temperatura del aire de admi-
sión “Air_ _ C”, cuentakilómetros “ODO” y
cuentakilómetros parc iales “TRIP 1” y
“TRIP 2” en el orden siguiente:
km/L o L/100 km  AVE_ _._ km/L o AVE_
_._ L/100 km   C  Air_ _ C  ODO 
TRIP 1  TRIP 2  km/L o L/100 km
Cuando se han seleccionado millas como
unidades de indicación:
km/L, L/100 km o MPG  AVE_ _._ km/L,
AVE_ _._ L/100 km o AVE_ _._ MPG   C
 Air_ _ C  ODO  TRIP 1  TRIP 2 
km/L, L/100 km o MPG

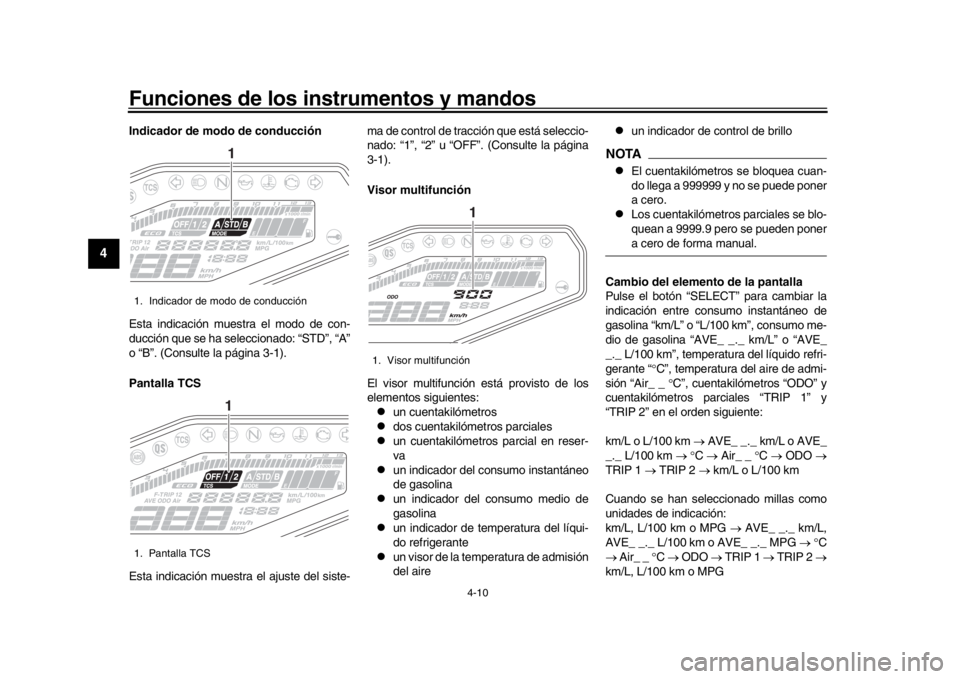

1. Indicador de modo de conducción
1. Pantalla TCS
11
1. Visor multifunción
1
BS2-9-S3.book 10 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Funciones de los instrumentos y mandos
4-11
1
2
345
6
7
8
9
10
11
12
NOTAPulse el botón “RESET” para cambiar la in-dicación en el orden inverso.
Si el último segmento del indicador de ga-
solina comienza a parpadear, la indicación
cambia automáticamente a cuentakilóme-
tros parcial en reserv a “F-TRIP” y empieza
a contar la distancia recorrida desde ese
punto. En ese caso, pulse el botón “SE-
LECT” para cambiar la indicación en el or-
den siguiente:
F-TRIP  km/L o L/100 km  AVE_ _._
km/L o AVE_ _._ L/100 km   C  Air_ _
 C  ODO  TRIP 1  TRIP 2  F-TRIP
Cuando se han seleccionado millas como
unidades de indicación:
F-TRIP  km/L, L/100 km o MPG  AVE_
_._ km/L, AVE_ _._ L/100 km o AVE_ _._
MPG   C  Air_ _ C  ODO  TRIP 1
 TRIP 2  F-TRIPNOTA
Para poner un cuentakilómetros par-
cial a cero, selecciónelo pulsando el
botón “SELECT”. El cuentakilómetros
parcial parpadea unos segundos. Mientras el cuentak
ilómetros parcial
parpadea, pulse el botón “RESET” du-
rante un segundo.

Si no pone a cero de forma manual el
cuentakilómetros parcial en reserva,
se pondrá a cero automáticamente y
desaparecerá de la pantalla despuésde repostar y recorrer 5 km (3 mi).
Modo de consumo instantáneo de ga-
solina
La indicación del consumo instantáneo de
gasolina se puede mostrar en “km/L”, “L/100
km” o “MPG” (cuando se han seleccionado
millas como unidades de indicación).

“km/L”: Se muestra la distancia que se
puede recorrer con 1.0 L de gasolina
en las condiciones de marcha del mo- mento.

“L/100 km”: Cantidad de gasolina ne-
cesaria para recorrer 100 km en las
condiciones de marcha del momento.

“MPG”: Distancia que se puede reco-
rrer con 1.0 Imp.gal de gasolina en las
condiciones de marcha del momento.
Para cambiar entre las distintas indicacio-
nes de consumo instantáneo de gasolina,
pulse el botón “SELECT” durante un segun-
do.
NOTACuando circula a menos de 20 km/h (12mi/h), el visor muestra la indicación “_ _._”.
Modo de media del consumo de gasoli-
na
Esta indicación muestra el consumo medio

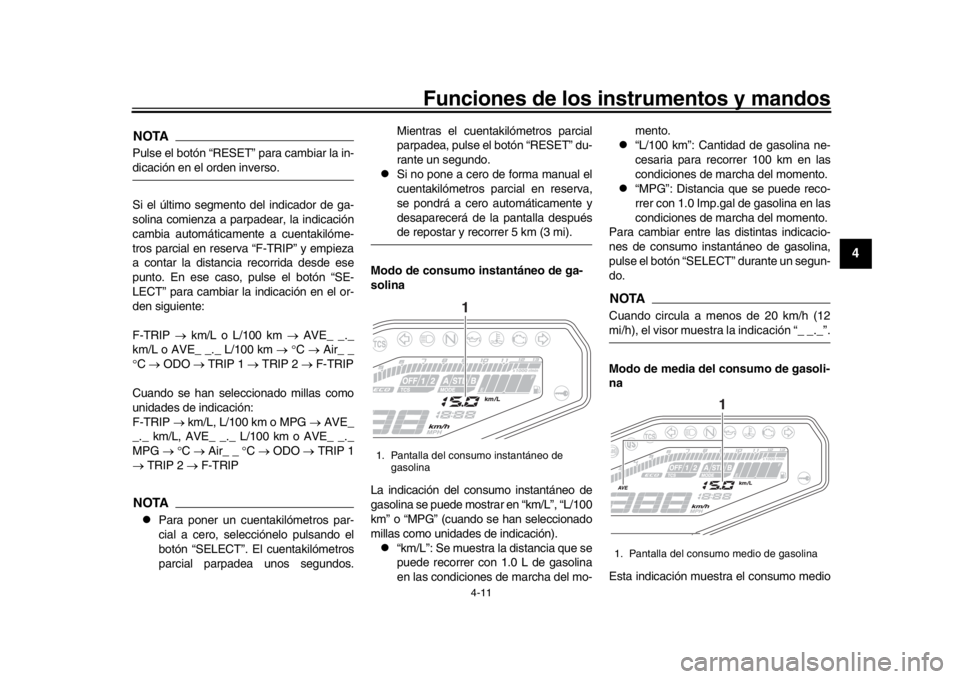

1. Pantalla del consumo instantáneo de gasolina
1
1. Pantalla del consumo medio de gasolina
1
BS2-9-S3.book 11 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Funciones de los instrumentos y mandos
4-12
1
2
34
5
6
7
8
9
10
11
12
de gasolina desde la última vez que se res-
tableció.
La indicación del consumo medio de gaso-
lina se puede mostrar en “AVE_ _._ km/L”,
“AVE_ _._ L/100 km ” o “AVE_ _._ MPG”
(cuando se han seleccionado millas como
unidades de indicación).
“AVE_ _._ km/L”: Distancia media que
se puede recorrer con 1.0 L de gasoli-
na.

“AVE_ _._ L/100 km”: Cantidad media
de gasolina necesaria para recorrer
100 km.

“AVE_ _._ MPG”: Distancia media que
se puede recorrer con 1.0 Imp.gal de
gasolina.
Para cambiar entre las distintas indicacio-
nes de consumo medio de gasolina, pulse
el botón “SELECT” durante un segundo.
Para poner a cero el consumo medio de ga-
solina, selecciónelo pulsando el botón “SE-
LECT” . La indicación del consumo medio
de gasolina parpadea unos segundos.
Mientras la indicación parpadea, pulse el
botón “RESET” durante un segundo.
NOTADespués de reiniciar el consumo medio de
gasolina, se muestra “_ _._” hasta que elvehículo ha recorrido 1 km (0.6 mi). Indicación de la temperatura del refrige-
rante
Muestra la temperatura del líquido refrige-
rante entre 40
C y 116 C en incrementos
de 1 C.
Si el mensaje “HI” parpadea, detenga el ve-
hículo, pare el motor y deje que se enfríe.
(Vease la página 7-38.)
NOTA
Cuando la temperatura del líquido re-
frigerante es inferior a 40 C, se mues-
tra la indicación “Lo”.

La temperatura del líquido refrigerante
varía con los cambios de tiempo y conla carga del motor. Modo de temperatura de admisión del
aire
El indicador de la temperatura del aire de
admisión indica la temperatura del aire que
entra en la caja del filtro de aire.
El visor muestra la temperatura del aire de
admisión entre –9
C y 99 C en incremen-
tos de 1 C.
NOTA
Indicará –9  C aunque la temperatura
del aire de admisión sea inferior a –9
 C.

La temperatura del aire de admisión
puede variar con respecto a la tempe-ratura ambiente.

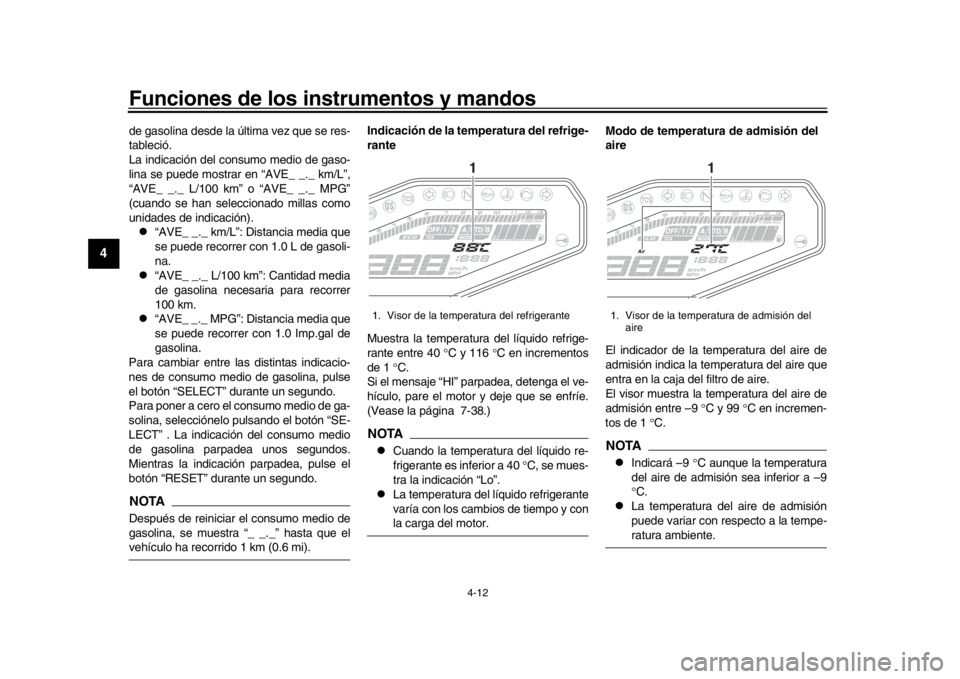

1. Visor de la temperatura del refrigerante
1
1. Visor de la temperatura de admisión del
aire
1
BS2-9-S3.book 12 ページ ２０１９年８月２６日　月曜日　午後５時２５分
