Mantenimiento y ajustes periódicos
SAU17246
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propietario/
usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de manteni-
miento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo aun concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.

El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-2 información adicional sobre elmonóxido de carbono.ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pueden alcanzar una
temperatura muy alta durante el uso.
Para evitar quemaduras, permita que los
componentes del freno se enfríen antesde tocarlos.
SAU17303
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados. El
mantenimiento, la sustitución o la repara-
ción de los dispositivos y sistemas de con-
trol de emisiones pueden ser realizadas por
cualquier taller o persona acreditados (si
procede). Los concesionarios Yamaha es-
tán capacitados y equipados para realizar
estos servicios específicos.
BS2-9-S3.book 1 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos
7-2
1
2
3
4
5
67
8
9
10
11
12
SAU85230
Juego de herramientasEl juego de herramientas se encuentra en
la ubicación indicada.
El objeto de la información que se incluye
en este manual y de las herramientas que
se suministran en el juego de herramientas
es ayudarle a realiz ar las operaciones de
mantenimiento preventivo y pequeñas re-
paraciones. No obstante, se necesita una
llave dinamométrica y otras herramientas
para realizar correctamente determinadas
operaciones de mantenimiento.NOTASi no dispone de las herramientas o la ex-
periencia necesarias par a realizar un traba-
jo determinado, confíelo a su concesionarioYamaha.1. Juego de herramientas
1
BS2-9-S3.book 2 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos7-3
1
2
3
4
5
678
9
10
11
12
SAU71033
Cuadros de mantenimiento periódicoNOTA
Las operaciones marcadas c on un asterisco debe realizarlas su concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.

A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).

Las comprobaciones anuales deben efectuarse cada año, salvo si en su lugar se realiza un mantenimiento basado en ladistancia.
SAU71051
Cuadro de mantenimiento periódico del sistema de control de emisionesN.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Línea de
combustible Comprobar si los tubos de
gasolina están agrietados o
dañados.
Cambiar si es necesario. 
2 * Bujías Comprobar estado.
Ajustar la distancia entre
electrodos y limpiar. 
Cambiar. 
3* Holgura de la
válvula Comprobar y ajustar.
Cada 40000 km (24000 mi)
4* Inyección de
gasolina Comprobar el ralentí del motor.

Comprobar y ajustar la sincronización. 
5 * Sistema de escape Compruebe si hay fugas.
Apretar si es necesario.
Cambiar las juntas según sea
necesario. 
BS2-9-S3.book 3 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos
7-4
1
2
3
4
5
67
8
9
10
11
12
6* Sistema de control
de emisiones por
evaporación Comprobar si el sistema de
control está dañado.
Cambiar si es necesario. 
7* Sistema de
inducción de aire Comprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
Cambiar las piezas averiadas según sea necesario. 
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BS2-9-S3.book 4 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos7-5
1
2
3
4
5
678
9
10
11
12
SAU71352
Cuadro general de mantenimiento y engraseN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Comprobación del
sistema de
diagnóstico Efectuar una comprobación
dinámica con la herramienta de
diagnóstico Yamaha.
Comprobar los códigos de error. 
2 * Filtro de aire Cambiar. Cada 40000 km (24000 mi)
3Embrague Comprobar funcionamiento.

4 * Freno delantero Comprobar funcionamiento, nivel
de líquido y fugas.
Cambiar las pastillas de freno si es necesario. 
5 * Freno trasero Comprobar funcionamiento, nivel
de líquido y fugas.
Cambiar las pastillas de freno si es necesario. 
6 * Tubos de freno Comprobar si está agrietado o
dañado. 
Cambiar. Cada 4 años
7 * Líquido de frenos Cambiar. Cada 2 años
8 * Ruedas Comprobar si están descentradas
o dañadas.
Cambiar si es necesario. 
9 * Neumáticos Comprobar la profundidad del
dibujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario. 
10 * Cojinetes de rueda Comprobar si los cojinetes están
flojos o dañados. 
BS2-9-S3.book 5 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos
7-6
1
2
3
4
5
67
8
9
10
11
12
11 * Cojinetes del eje del
basculante Comprobar funcionamiento y si el
juego es excesivo. 
12 Cadena de
transmisión Compruebe la holgura, la
alineación y el estado de la
cadena.
Ajuste y lubrique la cadena con un lubricante especial para
cadenas con juntas tóricas. Cada 1000 km (600 mi) y después de lavar la motocicleta, utilizarla con lluvia o
en lugares húmedos
13 * Cojinetes de
dirección Comprobar que los conjuntos de
cojinetes no estén flojos. 

Recubrir moderadamente con grasa a base de jabón de litio. 
14 * Fijaciones del
bastidor Comprobar que todas las tuercas,
pernos y tornillos estén
correctamente apretados. 
15 Eje pivote de la
maneta de freno Lubricar con grasa de silicona.

16 Eje pivote del pedal
de freno Lubricar con grasa a base de
jabón de litio. 
17 Eje pivote de la
maneta de
embrague Lubricar con grasa a base de
jabón de litio. 
18 Eje pivote del pedal
de cambio Lubricar con grasa a base de
jabón de litio. 
19 Caballete lateral Comprobar funcionamiento.
Lubricar con grasa a base de
jabón de litio. 
20 * Interruptor del
caballete lateral Compruebe el funcionamiento y
cámbielo según sea necesario. 
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)BS2-9-S3.book 6 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos7-7
1
2
3
4
5
678
9
10
11
12
21 * Horquilla delantera Comprobar funcionamiento y si
existen fugas de aceite.
Cambiar si es necesario. 
22 * Conjunto
amortiguador Comprobar funcionamiento y si
existen fugas de aceite.
Cambiar si es necesario. 
23 * Puntos de pivote
del brazo de
acoplamiento y del
brazo de relé de la
suspensión trasera Comprobar funcionamiento.

24 Aceite de motor Cambiar (calentar el motor antes
de vaciarlo).
Comprobar nivel de aceite y si existen fugas. 
25 Cartucho del filtro
de aceite del motor Cambiar.

26 * Sistema de
refrigeración Comprobar nivel de líquido
refrigerante y si existen fugas en
el vehículo. 
Cambiar. Cada 3 años
27 * Interruptores de
freno delantero y
trasero Comprobar funcionamiento.

28 * Piezas móviles y
cables Lubricar.

29 * Caja y cable del
puño del acelerador Comprobar funcionamiento y
juego.
Ajustar el juego del cable del acelerador si es necesario.
Lubricar la caja y el cable del puño del acelerador. 
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BS2-9-S3.book 7 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos
7-8
1
2
3
4
5
67
8
9
10
11
12
SAU72800
NOTA
Filtro de aire
El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y, pa ra
no dañarlo, no se debe limpiar con aire comprimido.
El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialm ente húmedos o polvorientos.

Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno. Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
30 *Luces, señales e
interruptores Comprobar funcionamiento.
Ajustar la luz del faro.

N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)BS2-9-S3.book 8 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos7-9
1
2
3
4
5
678
9
10
11
12
SAU18752

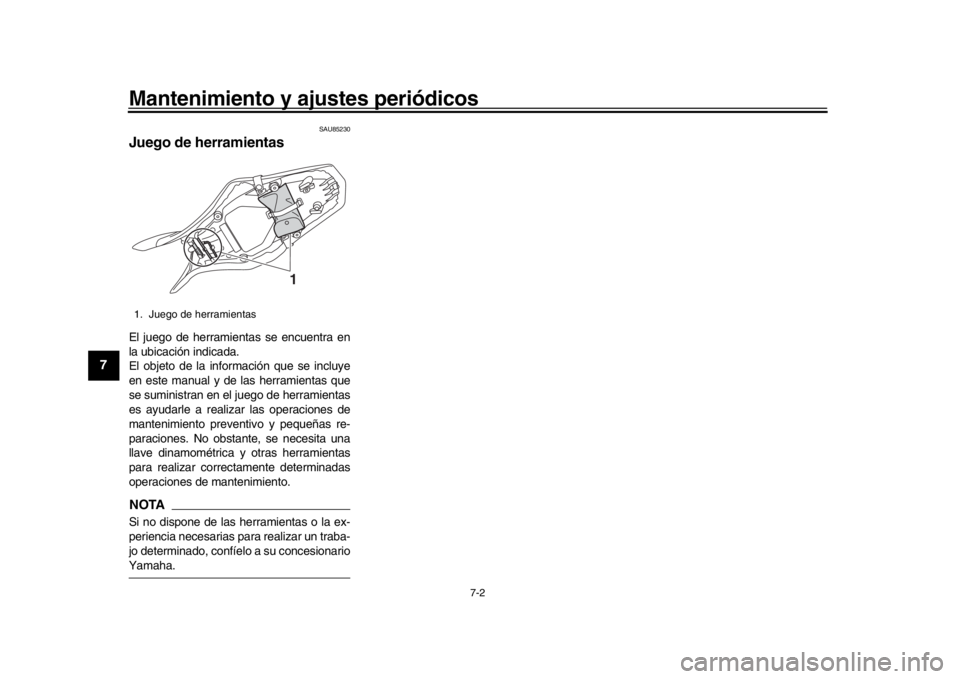

Desmontaje y montaje del panelEl panel que se muestra debe desmontarse
para poder realizar algunas de las opera-
ciones de mantenimiento que se describen
en este capítulo. Consulte este apartado
cada vez que necesite desmontar y montar
el panel.
SAU83391

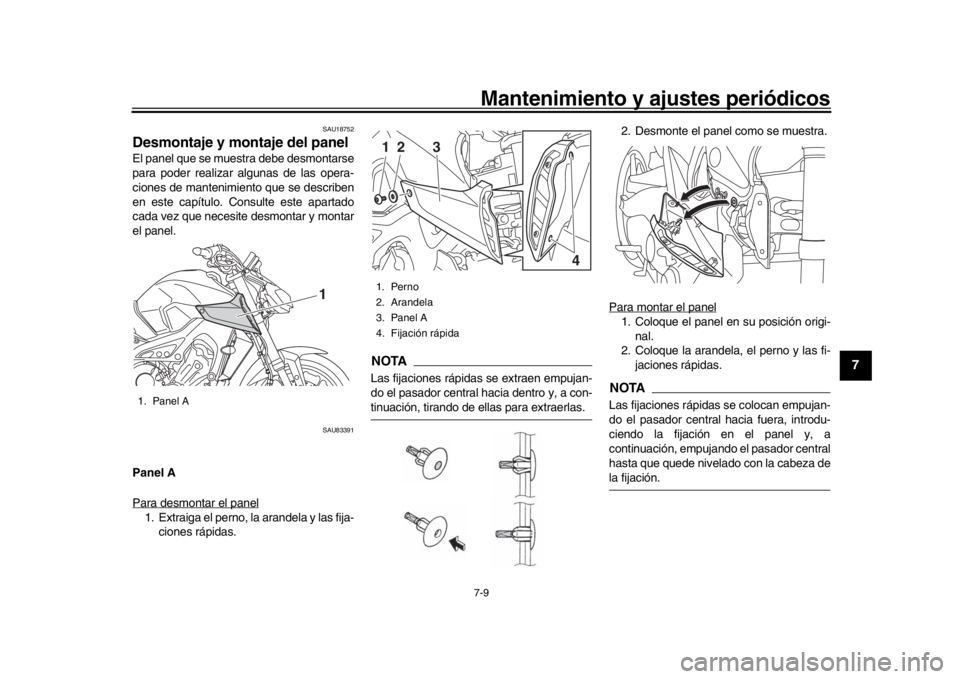

Panel A
Para desmontar el panel1. Extraiga el perno, la arandela y las fija- ciones rápidas.
NOTALas fijaciones rápidas se extraen empujan-
do el pasador central hacia dentro y, a con-tinuación, tirando de ellas para extraerlas. 2. Desmonte el panel como se muestra.
Para montar el panel
1. Coloque el panel en su posición origi- nal.
2. Coloque la arandela, el perno y las fi-
jaciones rápidas.NOTALas fijaciones rápida s se colocan empujan-
do el pasador central hacia fuera, introdu-
ciendo la fijación en el panel y, a
continuación, empujando el pasador central
hasta que quede nivelado con la cabeza dela fijación.

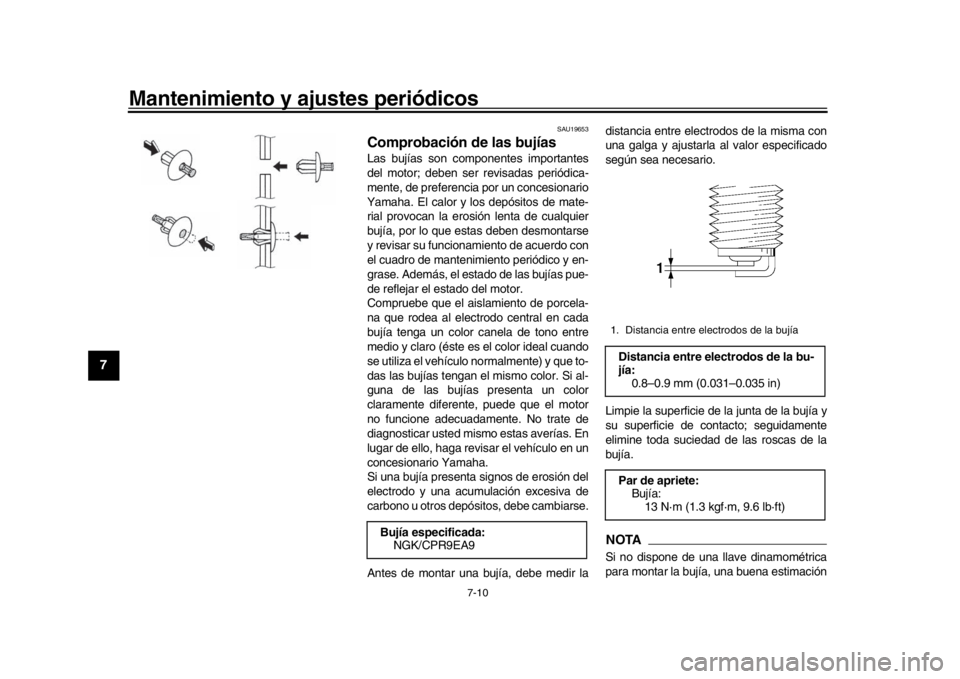

1. Panel A
1
1. Perno
2. Arandela
3. Panel A
4. Fijación rápida1
4
2
3
BS2-9-S3.book 9 ページ ２０１９年８月２６日　月曜日　午後５時２５分

Mantenimiento y ajustes periódicos
7-10
1
2
3
4
5
67
8
9
10
11
12
SAU19653
Comprobación de las bujíasLas bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimiento periódico y en-
grase. Además, el estado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mism o estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.
Antes de montar una bujía, debe medir la distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de c
ontacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
Bujía especificada: NGK/CPR9EA9
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
Par de apriete: Bujía:13 N·m (1.3 kgf·m, 9.6 lb·ft)
BS2-9-S3.book 10 ページ ２０１９年８月２６日　月曜日　午後５時２５分
