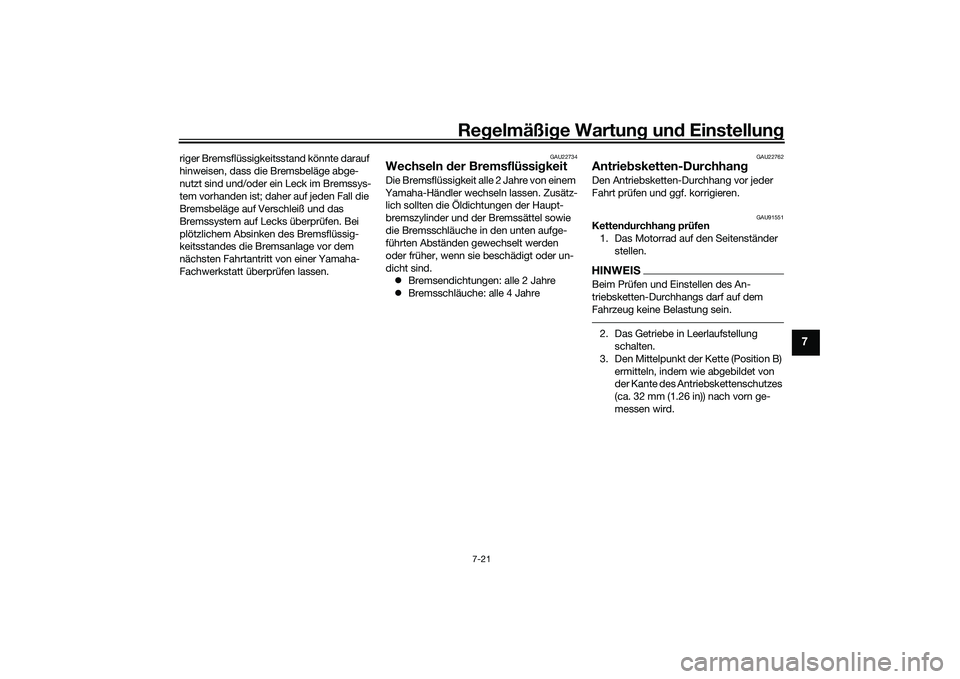

Regelmäßi ge Wartun g und Einstellun g
7-21
7
riger Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssys-
tem vorhanden ist; daher auf jeden Fall die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüfen. Bei
plötzlichem Absinken des Bremsflüssig-
keitsstandes die Bremsanlage vor dem
nächsten Fahrtantritt von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22734
Wechseln der Bremsflüssi gkeitDie Bremsflüssigkeit alle 2 Jahre von einem
Yamaha-Händler wechseln lassen. Zusätz-
lich sollten die Öldichtungen der Haupt-
bremszylinder und der Bremssättel sowie
die Bremsschläuche in den unten aufge-
führten Abständen gewechselt werden
oder früher, wenn sie beschädigt oder un-
dicht sind.
 Bremsendichtungen: alle 2 Jahre
 Bremsschläuche: alle 4 Jahre
GAU22762
Antrie bsketten-Durchhan gDen Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU91551
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer stellen.HINWEISBeim Prüfen und Einstellen des An-
triebsketten-Durchhangs darf auf dem
Fahrzeug keine Belastung sein.2. Das Getriebe in Leerlaufstellung schalten.
3. Den Mittelpunkt der Kette (Position B) ermitteln, indem wie abgebildet von
der Kante des Antriebskettenschutzes
(ca. 32 mm (1.26 in)) nach vorn ge-
messen wird.
UB7NG0G0.book Page 21 Monday, October 5, 2020 3:45 PM

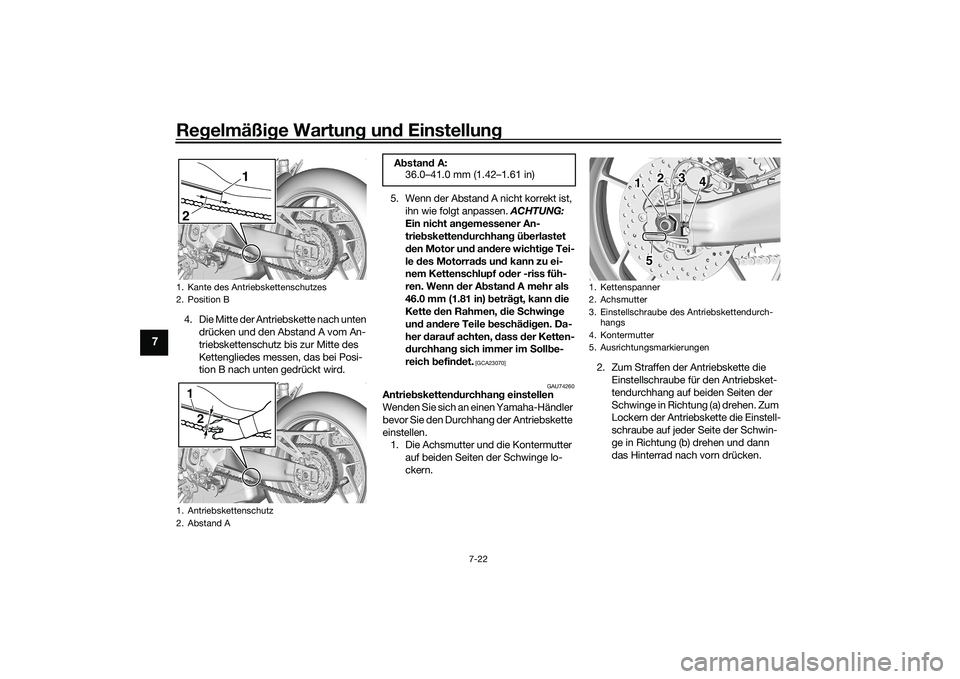

Regelmäßi ge Wartun g un d Einstellun g
7-22
7
4. Die Mitte der Antriebskette nach unten
drücken und den Abstand A vom An-
triebskettenschutz bis zur Mitte des
Kettengliedes messen, das bei Posi-
tion B nach unten gedrückt wird. 5. Wenn der Abstand A nicht korrekt ist,
ihn wie folgt anpassen. ACHTUNG:
Ein nicht ang emessener An-
trie bsketten durchhang überlastet
d en Motor un d an dere wichti ge Tei-
le des Motorra ds un d kann zu ei-
nem Kettenschlupf o der -riss füh-
ren. Wenn der A bstan d A mehr als
46.0 mm (1.81 in) beträ gt, kann d ie
Kette den Rahmen, die Schwin ge
un d an dere Teile b eschädig en. Da-
her darauf achten, dass der Ketten-
d urchhang sich immer im S ollbe-
reich befin det.
[GCA23070]
GAU74260
Antriebsketten durchhan g einstellen
Wenden Sie sich an einen Yamaha-Händler
bevor Sie den Durchhang der Antriebskette
einstellen. 1. Die Achsmutter und die Kontermutter
auf beiden Seiten der Schwinge lo-
ckern. 2. Zum Straffen der Antriebskette die
Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwin-
ge in Richtung (b) drehen und dann
das Hinterrad nach vorn drücken.
1. Kante des Antriebskettenschutzes
2. Position B
1. Antriebskettenschutz
2. Abstand A2 1
21
A
bstan d A:
36.0–41.0 mm (1.42–1.61 in)
1. Kettenspanner
2. Achsmutter
3. Einstellschraube des Antriebskettendurch-
hangs
4. Kontermutter
5. Ausrichtungsmarkierungen
5 3
1 2
4
UB7NG0G0.book Page 22 Monday, October 5, 2020 3:45 PM

Regelmäßi ge Wartun g und Einstellun g
7-23
7

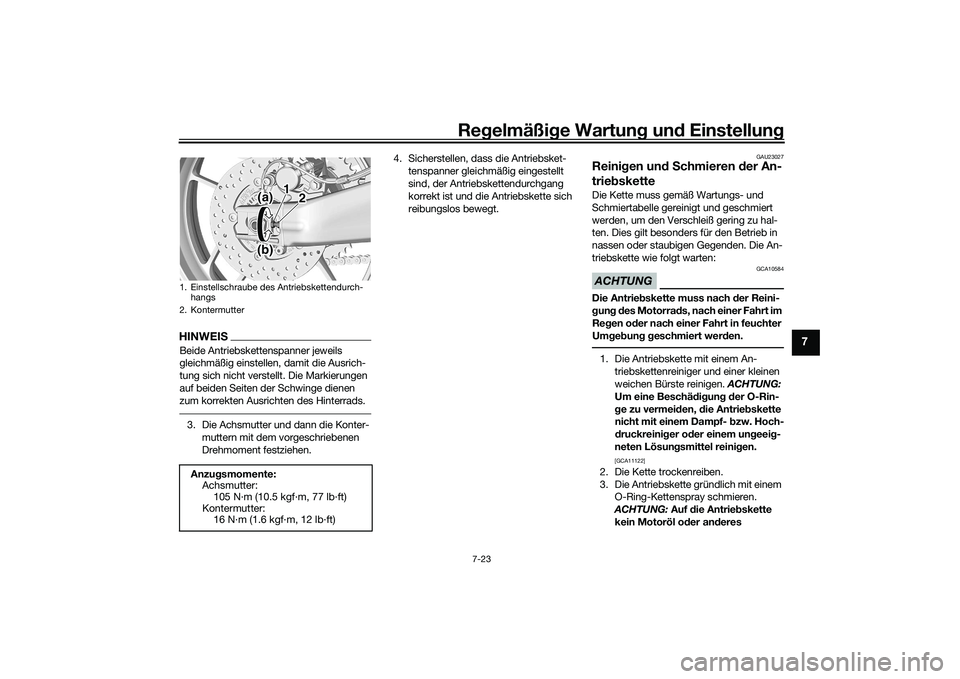

HINWEISBeide Antriebskettenspanner jeweils
gleichmäßig einstellen, damit die Ausrich-
tung sich nicht verstellt. Die Markierungen
auf beiden Seiten der Schwinge dienen
zum korrekten Ausricht en des Hinterrads.3. Die Achsmutter und dann die Konter-
muttern mit dem vorgeschriebenen
Drehmoment festziehen. 4. Sicherstellen, dass die Antriebsket-
tenspanner gleichmäßig eingestellt
sind, der Antriebskettendurchgang
korrekt ist und die Antriebskette sich
reibungslos bewegt.
GAU23027
Reini gen un d S chmieren der An-
trie bsketteDie Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10584
Die Antrie bskette muss nach der Reini-
g un g d es Motorrad s, nach einer Fahrt im
Re gen o der nach einer Fahrt in feuchter
Um geb ung g eschmiert werd en.1. Die Antriebskette mit einem An-
triebskettenreiniger und einer kleinen
weichen Bürste reinigen. ACHTUNG:
Um eine Beschä dig un g d er O-Rin-
g e zu vermei den, die Antrie bskette
nicht mit einem Dampf- bzw. Hoch-
d ruckreini ger o der einem un geei g-
neten Lösun gsmittel reini gen.

[GCA11122]
2. Die Kette trockenreiben.
3. Die Antriebskette gründlich mit einem O-Ring-Kettenspray schmieren.
ACHTUNG: Auf die Antrie bskette
kein Motoröl o der an deres
1. Einstellschraube des Antriebskettendurch-
hangs
2. KontermutterAnzu gsmomente:
Achsmutter: 105 N·m (10.5 kgf·m, 77 lb·ft)
Kontermutter: 16 N·m (1.6 kgf·m, 12 lb·ft)
(a) 1
2
(b)
UB7NG0G0.book Page 23 Monday, October 5, 2020 3:45 PM

Regelmäßi ge Wartun g un d Einstellun g
7-24
7
Schmiermittel auftra gen, da dies
S ub stanzen enthalten könnte, die
d ie O-Rin ge beschäd ig en.
[GCA11112] GAU23098
Bow
denzü ge prüfen un d schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig un gen der
S eilzu gummantelun g können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g un g b ehin dern. Beschäd ig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712] GAU82490
Gas
dreh griff prüfen un d schmie-
renVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte das Gasdrehgriffgehäuse in einer
Yamaha-Fachwerkstatt gemäß den in der
Wartungs- und Schmiertabelle vorge-
schriebenen Abständen geschmiert wer-
den.
Empfohlenes Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
UB7NG0G0.book Page 24 Monday, October 5, 2020 3:45 PM

Regelmäßi ge Wartun g und Einstellun g
7-25
7

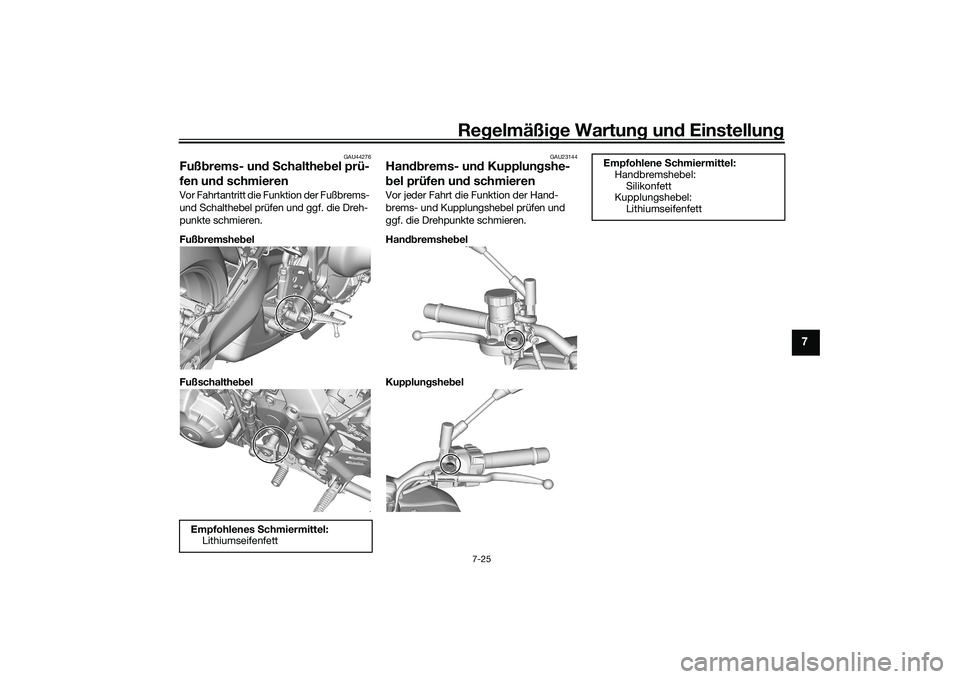

GAU44276
Fußbrems- un d S chaltheb el prü-
fen un d schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fuß bremshe bel
Fußschalthe bel
GAU23144
Han dbrems- un d Kupplun gshe-
b el prüfen un d schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Han dbremsheb el
Kupplun gshe bel
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlene S chmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel: Lithiumseifenfett
UB7NG0G0.book Page 25 Monday, October 5, 2020 3:45 PM

Regelmäßi ge Wartun g un d Einstellun g
7-26
7

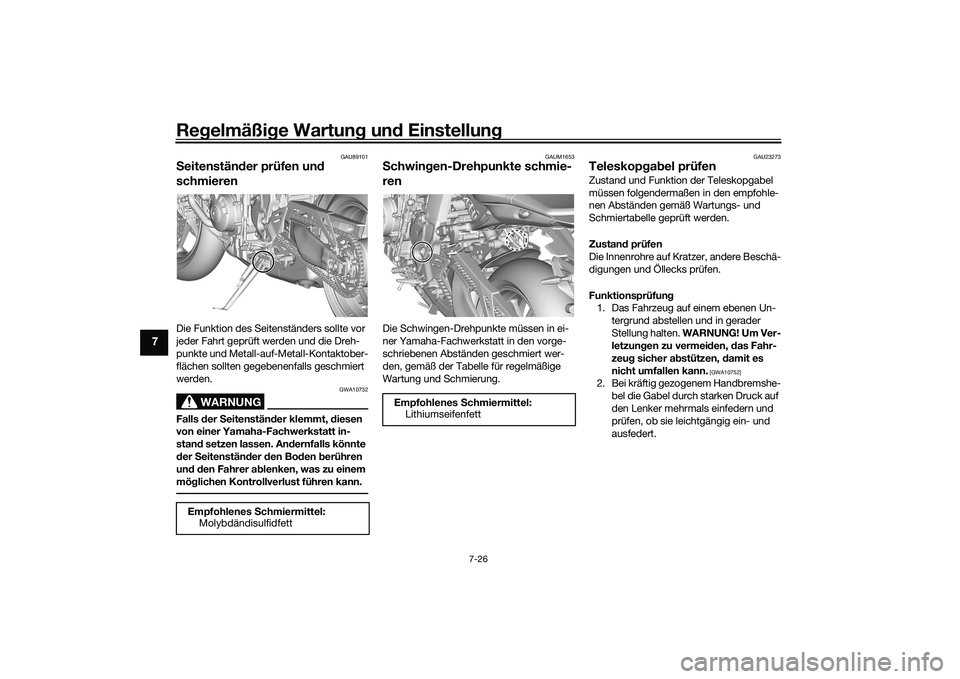

GAU89101
Seitenständ er prüfen un d
schmierenDie Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenstän der klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stan d setzen lassen. An dernfalls könnte
d er Seitenständ er den Bo den berühren
un d d en Fahrer a blenken, was zu einem
mö glichen Kontrollverlust führen kann.
GAUM1653
S chwin gen-Drehpunkte schmie-
renDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23273
Teleskop gab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:
Molybdändisulfidfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
UB7NG0G0.book Page 26 Monday, October 5, 2020 3:45 PM

Regelmäßi ge Wartun g und Einstellun g
7-27
7

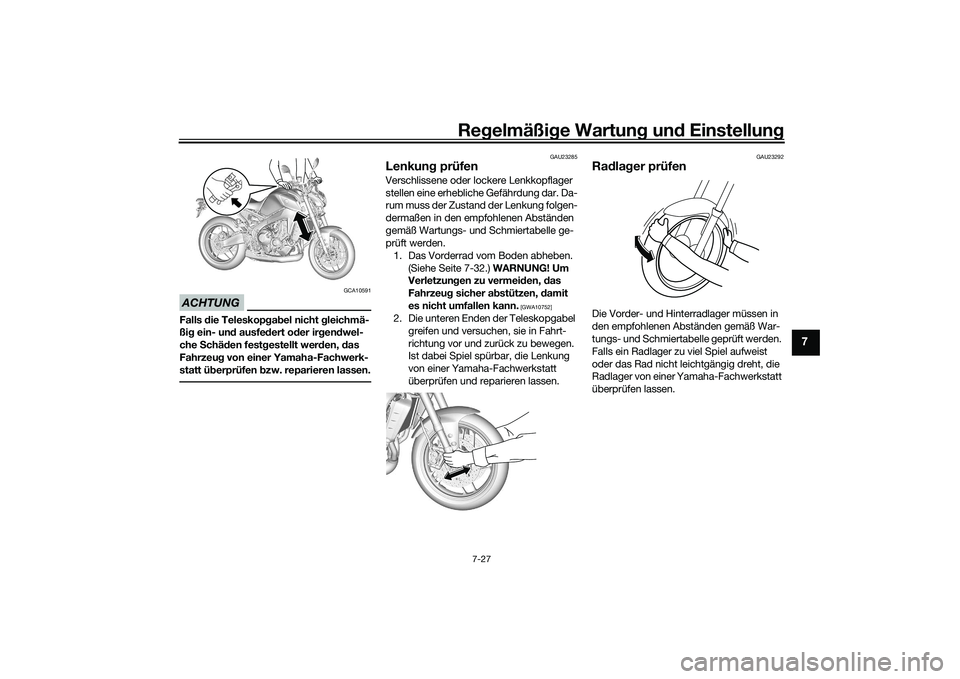

ACHTUNG
GCA10591
Falls die Teleskopg ab el nicht gleichmä-
ßi g ein- un d ausfe dert o der ir gen dwel-
che Schä den fest gestellt wer den, das
Fahrzeu g von einer Yamaha-Fachwerk-
statt ü berprüfen b zw. reparieren lassen.
GAU23285
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Vorderrad vom Boden abheben. (Siehe Seite 7-32.) WARNUNG! Um
Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radla ger prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
UB7NG0G0.book Page 27 Monday, October 5, 2020 3:45 PM

Regelmäßi ge Wartun g un d Einstellun g
7-28
7

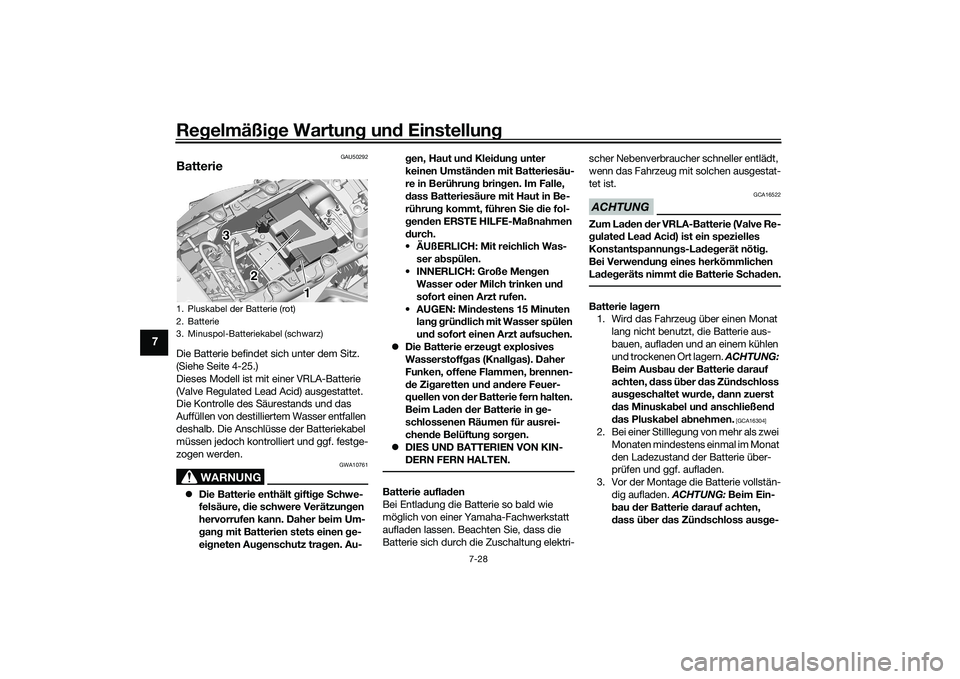

GAU50292
BatterieDie Batterie befindet sich unter dem Sitz.
(Siehe Seite 4-25.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
Die Batterie enthält g iftige Schwe-
felsäure, die schwere Verätzun gen
hervorrufen kann. Daher beim Um-
g an g mit Batterien stets einen ge-
ei gneten Aug enschutz tra gen. Au- g
en, Haut un d Klei dun g unter
keinen Umstän den mit Batteriesäu-
re in Berührun g b rin gen. Im Falle,
d ass Batteriesäure mit Haut in Be-
rührun g kommt, führen S ie die fol-
g en den ER STE HILFE-Maßnahmen
d urch.
ÄUßERLICH: Mit reichlich Was-
ser a bspülen.
INNERLICH: Große Men gen
Wasser o der Milch trinken un d
sofort einen Arzt rufen.
destens 15 Minuten
lan g g rün dlich mit Wasser spülen
un d sofort einen Arzt aufsuchen.
 Die Batterie erzeu gt explosives
Wasserstoff gas (Knall gas). Daher
Funken, offene Flammen, brennen-
d e Z i
g a

retten un d an dere Feuer-
quellen von der Batterie fern halten.
Beim La den der Batterie in ge-
schlossenen Räumen für ausrei-
chen de Belüftun g sor gen.
 DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufla den
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri- scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.
ACHTUNG
GCA16522
Zum La
den der VRLA-Batterie (Valve Re-
g ulate d Lea d Acid ) ist ein spezielles
Konstantspannun gs-La deg erät nöti g.
Bei Verwen dun g eines herkömmlichen
La deg eräts nimmt die Batterie S chaden.Batterie la gern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Aus bau der Batterie darauf
achten, dass ü ber das Zün dschloss
aus geschaltet wur de, dann zuerst
d as Minuska bel un d anschließen d
d as Pluska bel a bnehmen.
[GCA16304]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
b au der Batterie d arauf achten,
d ass ü ber das Zün dschloss aus ge-
1. Pluskabel der Batterie (rot)
2. Batterie
3. Minuspol-Batteriekabel (schwarz)
3 3
2 1
3
2 1
UB7NG0G0.book Page 28 Monday, October 5, 2020 3:45 PM

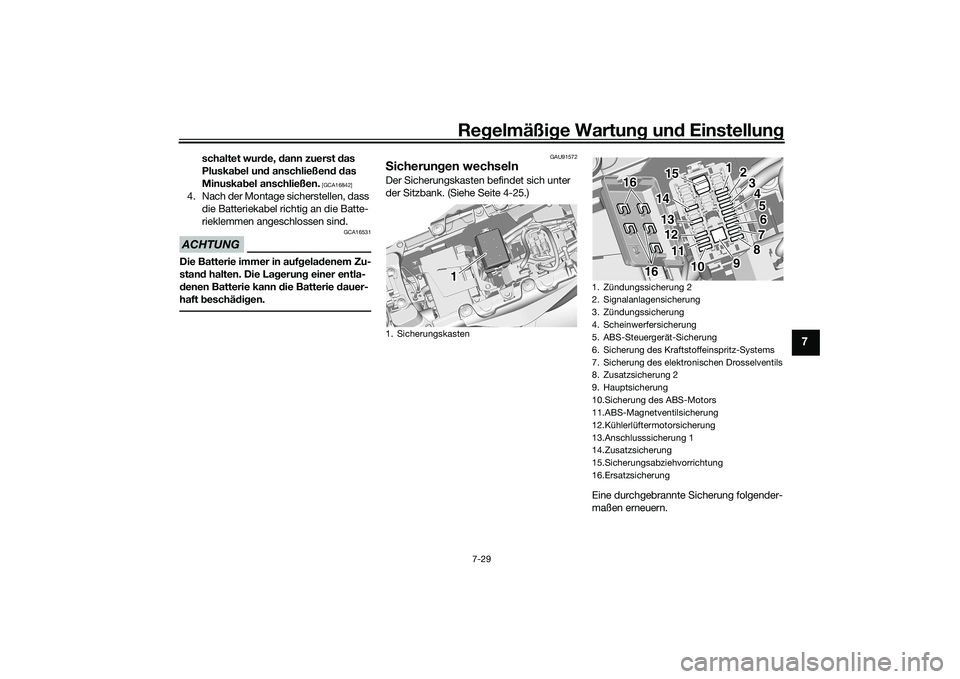

Regelmäßi ge Wartun g und Einstellun g
7-29
7
schaltet wurd e, dann zuerst das
Pluskab el und anschließen d d as
Minuska bel anschließen.
[GCA16842]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in auf gelad enem Zu-
stan d halten. Die La gerun g einer entla-
d enen Batterie kann d ie Batterie dauer-
haft beschäd ig en.
GAU91572
S icherun gen wechselnDer Sicherungskasten befindet sich unter
der Sitzbank. (Siehe Seite 4-25.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.1. Sicherungskasten
1 1 1
1. Zündungssicherung 2
2. Signalanlagensicherung
3. Zündungssicherung
4. Scheinwerfersicherung
5. ABS-Steuergerät-Sicherung
6. Sicherung des Kraftstoffeinspritz-Systems
7. Sicherung des elektronischen Drosselventils
8. Zusatzsicherung 2
9. Hauptsicherung
10.Sicherung des ABS-Motors
11.ABS-Magnetventilsicherung
12.Kühlerlüftermotorsicherung
13.Anschlusssicherung 1
14.Zusatzsicherung
15.Sicherungsabziehvorrichtung
16.Ersatzsicherung
1 12
3
4
5
6
7
8
1
2
3
4
5
6
7
8
9
10 10
11 11
12 12
13 13
14 14
16 16
16 16 9
10
11
12
13
14
16
1615 15 15
UB7NG0G0.book Page 29 Monday, October 5, 2020 3:45 PM

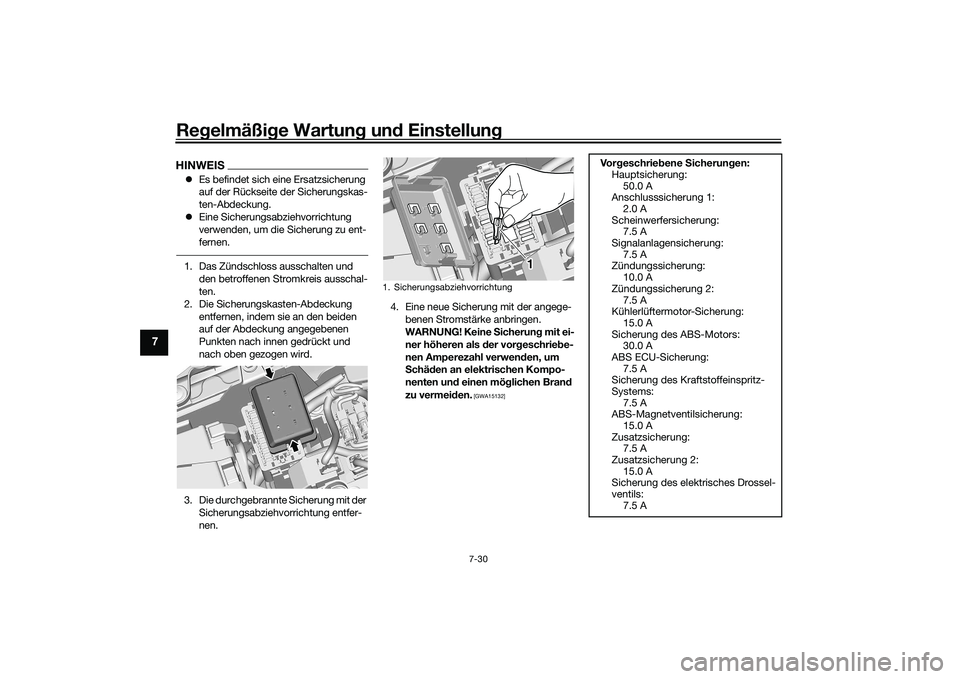

Regelmäßi ge Wartun g un d Einstellun g
7-30
7
HINWEISEs befindet sich eine Ersatzsicherung
auf der Rückseite der Sicherungskas-
ten-Abdeckung.
 Eine Sicherungsabziehvorrichtung
verwenden, um die Sicherung zu ent-
fernen.1. Das Zündschloss ausschalten und
den betroffenen Stromkreis ausschal-
ten.
2. Die Sicherungskasten-Abdeckung entfernen, indem sie an den beiden
auf der Abdeckung angegebenen
Punkten nach innen gedrückt und
nach oben gezogen wird.
3. Die durchgebrannte Sicherung mit der Sicherungsabziehvorrichtung entfer-
nen. 4. Eine neue Sicherung mit der angege-
benen Stromstärke anbringen.
WARNUNG! Keine S icherung mit ei-
ner höheren als d er vorgeschrie be-
nen Amperezahl verwen den, um
S chäd en an elektrischen Kompo-
nenten und einen möglichen Bran d
zu vermei den.
[GWA15132]
1. Sicherungsabziehvorrichtung
1 1 1
Vo r geschrieb ene Sicherun gen:
Hauptsicherung:
50.0 A
Anschlusssicherung 1: 2.0 A
Scheinwerfersicherung: 7.5 A
Signalanlagensicherung:
7.5 A
Zündungssicherung: 10.0 A
Zündungssicherung 2: 7.5 A
Kühlerlüftermotor-Sicherung:
15.0 A
Sicherung des ABS-Motors: 30.0 A
ABS ECU-Sicherung: 7.5 A
Sicherung des Kraftstoffeinspritz-
Systems: 7.5 A
ABS-Magnetventilsicherung:
15.0 A
Zusatzsicherung: 7.5 A
Zusatzsicherung 2: 15.0 A
Sicherung des elektrisches Drossel-
ventils: 7.5 A
UB7NG0G0.book Page 30 Monday, October 5, 2020 3:45 PM
