YAMAHA MT-09 2021 Betriebsanleitungen (in German)

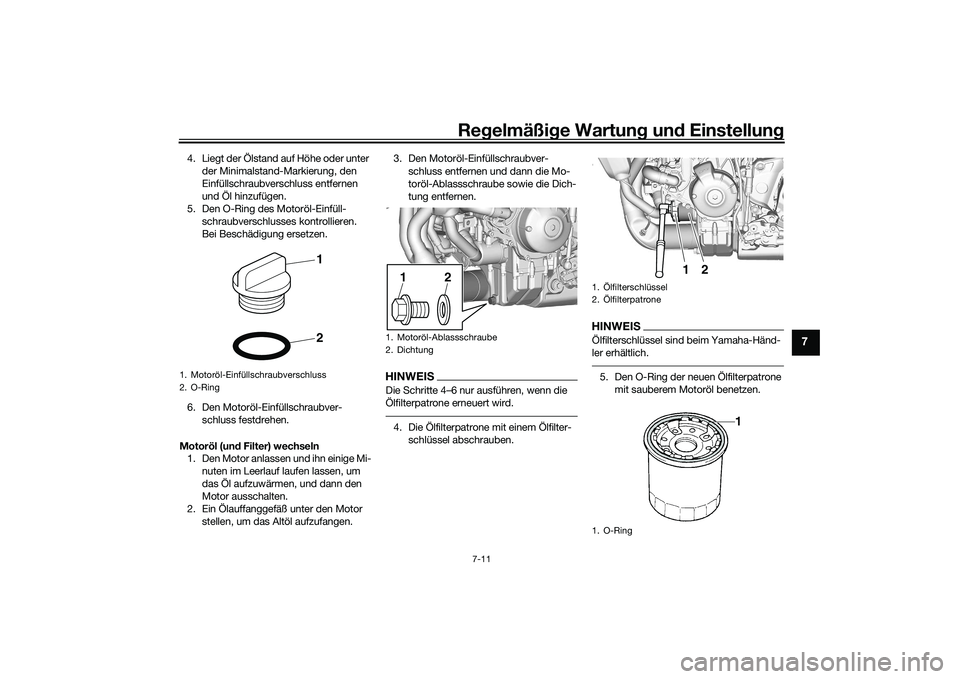

Regelmäßi ge Wartun g und Einstellun g
7-11
7
4. Liegt der Ölstand auf Höhe oder unter
der Minimalstand-Markierung, den
Einfüllschraubverschluss entfernen
und Öl hinzufügen.
5. Den O-Ring des Motoröl-Einfüll-
schraubverschlusses kontrollieren.
Bei Beschädigung ersetzen.
6. Den Motoröl-Einfüllschraubver- schluss festdrehen.
Motoröl (un d Filter) wechseln
1. Den Motor anlassen und ihn einige Mi-
nuten im Leerlauf laufen lassen, um
das Öl aufzuwärmen, und dann den
Motor ausschalten.
2. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen. 3. Den Motoröl-Einfüllschraubver-
schluss entfernen und dann die Mo-
toröl-Ablassschraube sowie die Dich-
tung entfernen.
HINWEISDie Schritte 4…6 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.4. Die Ölfilterpatrone mit einem Ölfilter-schlüssel abschrauben.
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.5. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
21
1. Motoröl-Ablassschraube
2. Dichtung
1
2
1. Ölfilterschlüssel
2. Ölfilterpatrone
1. O-Ring
1
2
UB7NG0G0.book Page 11 Monday, October 5, 2020 3:45 PM

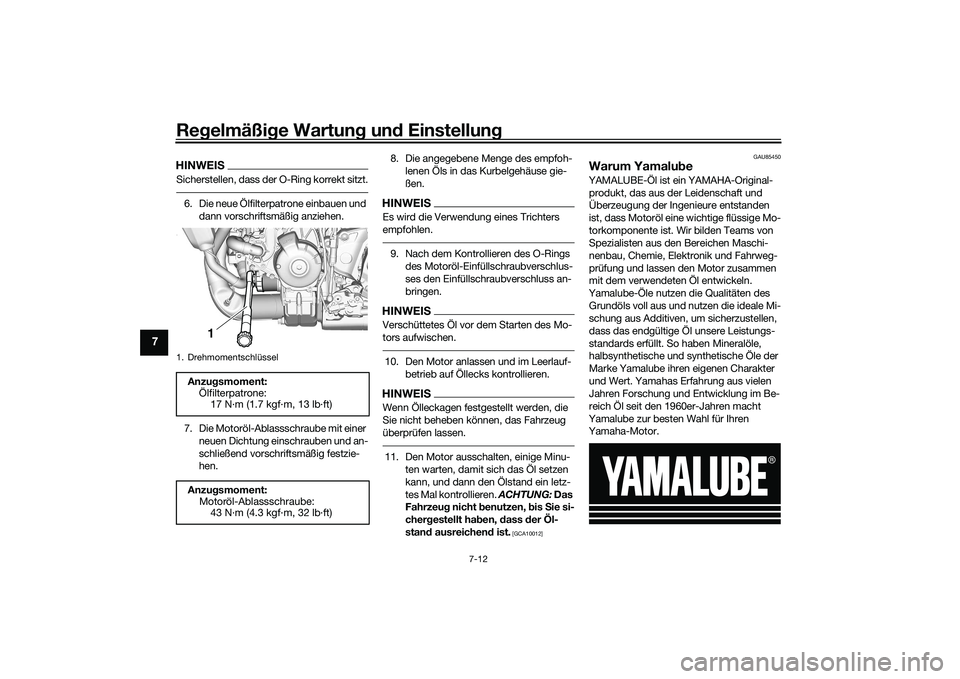

Regelmäßi ge Wartun g un d Einstellun g
7-12
7
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.6. Die neue Ölfilterpatrone einbauen und
dann vorschriftsmäßig anziehen.
7. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen. 8. Die angegebene Menge des empfoh-
lenen Öls in das Kurbelgehäuse gie-
ßen.
HINWEISEs wird die Verwendung eines Trichters
empfohlen.9. Nach dem Kontrollieren des O-Rings des Motoröl-Einfüllschraubverschlus-
ses den Einfüllschraubverschluss an-
bringen.HINWEISVerschüttetes Öl vor dem Starten des Mo-
tors aufwischen.10. Den Motor anlassen und im Leerlauf- betrieb auf Öllecks kontrollieren.HINWEISWenn Ölleckagen festgestellt werden, die
Sie nicht beheben können, das Fahrzeug
überprüfen lassen.11. Den Motor ausschalten, einige Minu-ten warten, damit sich das Öl setzen
kann, und dann den Ölstand ein letz-
tes Mal kontrollieren. ACHTUNG: Das
Fahrzeug nicht benutzen, bis Sie si-
cher gestellt ha ben, dass der Öl-
stan d ausreichen d ist.
[GCA10012] GAU85450
Warum Yamalu
beYAMALUBE-Öl ist ein YAMAHA-Original-
produkt, das aus der Leidenschaft und
Überzeugung der Ingenieure entstanden
ist, dass Motoröl eine wichtige flüssige Mo-
torkomponente ist. Wir bilden Teams von
Spezialisten aus den Bereichen Maschi-
nenbau, Chemie, Elektronik und Fahrweg-
prüfung und lassen den Motor zusammen
mit dem verwendeten Öl entwickeln.
Yamalube-Öle nutzen die Qualitäten des Grundöls voll aus und nutzen die ideale Mi-
schung aus Additiven, um sicherzustellen,
dass das endgültige Öl unsere Leistungs-
standards erfüllt. So haben Mineralöle,
halbsynthetische und synthetische Öle der
Marke Yamalube ihren eigenen Charakter
und Wert. Yamahas Erfahrung aus vielen
Jahren Forschung und Entwicklung im Be-
reich Öl seit den 1960er-Jahren macht
Yamalube zur besten Wahl für Ihren
Yamaha-Motor.
1. DrehmomentschlüsselAnzu gsmoment:
Ölfilterpatrone: 17 N·m (1.7 kgf·m, 13 lb·ft)
Anzu gsmoment:
Motoröl-Ablassschraube: 43 N·m (4.3 kgf·m, 32 lb·ft)
1
UB7NG0G0.book Page 12 Monday, October 5, 2020 3:45 PM

Regelmäßi ge Wartun g und Einstellun g
7-13
7
GAUS1203

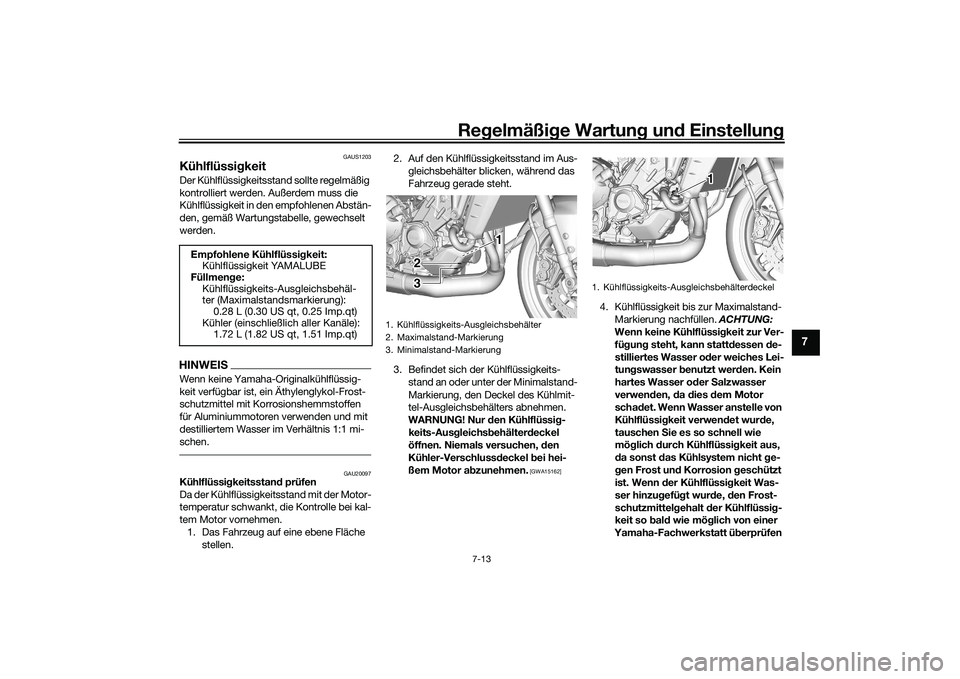

KühlflüssigkeitDer Kühlflüssigkeitsstand sollte regelmäßig
kontrolliert werden. Außerdem muss die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungstabelle, gewechselt
werden.HINWEISWenn keine Yamaha-Originalkühlflüssig-
keit verfügbar ist, ein Äthylenglykol-Frost-
schutzmittel mit Korrosionshemmstoffen
für Aluminiummotoren verwenden und mit
destilliertem Wasser im Verhältnis 1:1 mi-
schen.
GAU20097
Kühlflüssi gkeitsstan d prüfen
Da der Kühlflüssigkeitsstand mit der Motor-
temperatur schwankt, die Kontrolle bei kal-
tem Motor vornehmen. 1. Das Fahrzeug auf eine ebene Fläche stellen. 2. Auf den Kühlflüssigkeitsstand im Aus-
gleichsbehälter blicken, während das
Fahrzeug gerade steht.
3. Befindet sich der Kühlflüssigkeits- stand an oder unter der Minimalstand-
Markierung, den Deckel des Kühlmit-
tel-Ausgleichsbehälters abnehmen.
WARNUNG! Nur den Kühlflüssi g-
keits-Ausg leichsbehälterdeckel
öffnen. Niemals versuchen, den
Kühler-Verschluss deckel bei hei-
ßem Motor a bzunehmen.
[GWA15162]
4. Kühlflüssigkeit bis zur Maximalstand-
Markierung nachfüllen. ACHTUNG:
Wenn keine Kühlflüssi gkeit zur Ver-
fü gung steht, kann statt dessen de-
stilliertes Wasser o der weiches Lei-
tun gswasser benutzt wer den. Kein
hartes Wasser o der Salzwasser
verwen den, da dies dem Motor
scha det. Wenn Wasser anstelle von
Kühlflüssi gkeit verwen det wur de,
tauschen Sie es so schnell wie
mö glich durch Kühlflüssi gkeit aus,
d a sonst d as Kühlsystem nicht ge-
g en Frost un d Korrosion geschützt
ist. Wenn der Kühlflüssi gkeit Was-
ser hinzu gefü gt wur de, den Frost-
schutzmittel gehalt der Kühlflüssi g-
keit so b ald wie mö glich von einer
Yamaha-Fachwerkstatt ü berpr üfen
Em

pfohlene Kühlflüssi
gkeit:
Kühlflüssigkeit YAMALUBE
Füllmeng e:
Kühlflüssigkeits-Ausgleichsbehäl-
ter (Maximalstandsmarkierung): 0.28 L (0.30 US qt, 0.25 Imp.qt)
Kühler (einschließlich aller Kanäle): 1.72 L (1.82 US qt, 1.51 Imp.qt)
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1 1 1
2
3 2
3
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1 1 1
UB7NG0G0.book Page 13 Monday, October 5, 2020 3:45 PM

Regelmäßi ge Wartun g un d Einstellun g
7-14
7

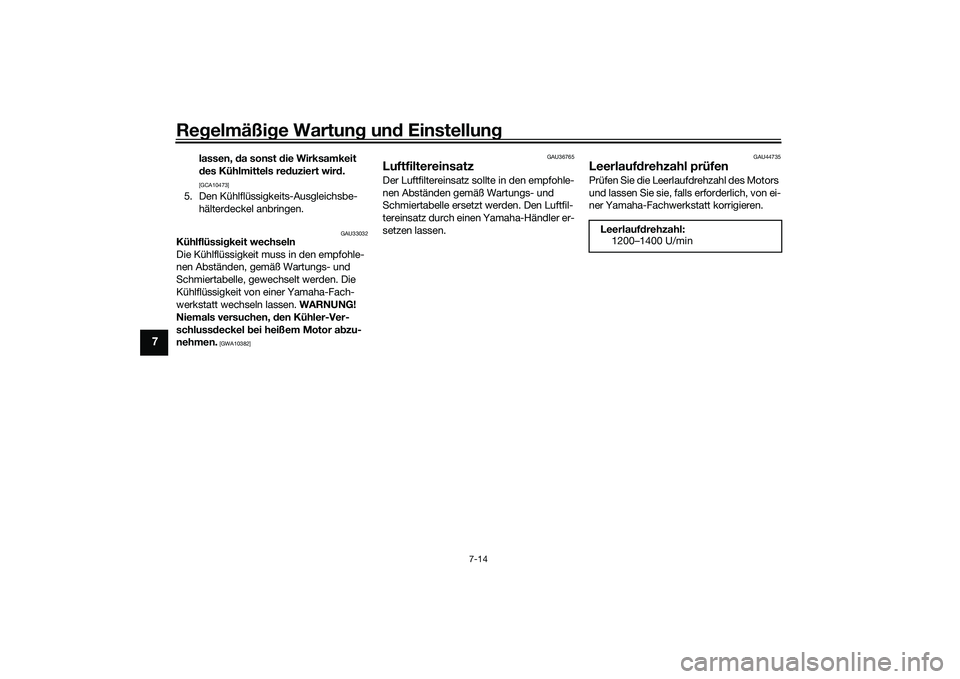

lassen, da sonst d ie Wirksamkeit
d es Kühlmittels re duziert wir d.

[GCA10473]
5. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel anbringen.
GAU33032
Kühlflüssi gkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schluss deckel bei heißem Motor a bzu-
nehmen.
[GWA10382] GAU36765
LuftfiltereinsatzDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen.
GAU44735
Leerlauf
drehzahl prüfenPrüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
Leerlauf drehzahl:
1200–1400 U/min
UB7NG0G0.book Page 14 Monday, October 5, 2020 3:45 PM

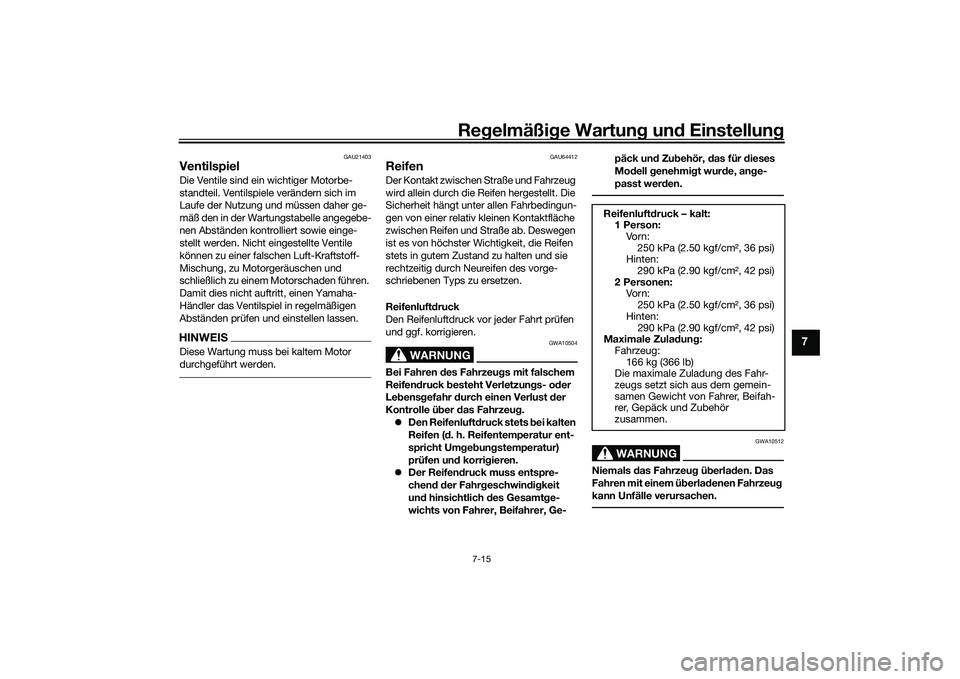

Regelmäßi ge Wartun g und Einstellun g
7-15
7
GAU21403
VentilspielDie Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.HINWEISDiese Wartung muss bei kaltem Motor
durchgeführt werden.
GAU64412
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb un gstemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
un d hinsichtlich des Gesamt ge-
wichts von Fahrer, Beifahrer, Ge- päck un
d Zu behör, das für dieses
Mo dell genehmi gt wur de, an ge-
passt wer den.
WARNUNG
GWA10512
Niemals das Fahrzeu g ü berla den. Das
Fahren mit einem üb erladenen Fahrzeu g
kann Unfälle verursachen.
Reifenluft druck – kalt:
1 Person: Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)
2 Personen: Vo r n :250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)
Maximale Zula dun g:
Fahrzeug: 166 kg (366 lb)
Die maximale Zuladung des Fahr-
zeugs setzt sich aus dem gemein-
samen Gewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
zusammen.
UB7NG0G0.book Page 15 Monday, October 5, 2020 3:45 PM

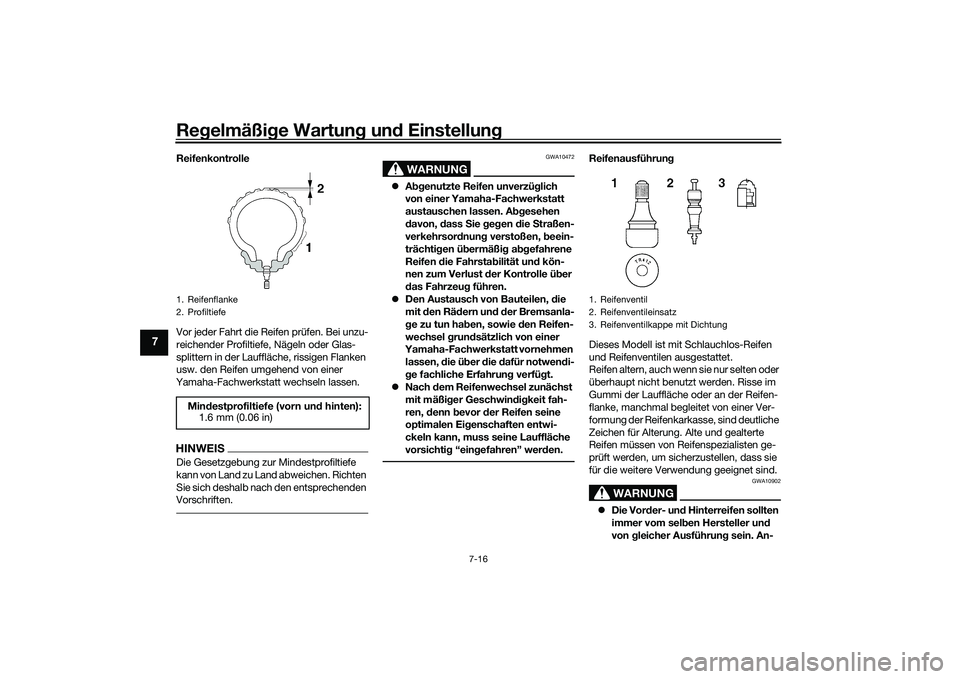

Regelmäßi ge Wartun g un d Einstellun g
7-16
7
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
 Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. A bgesehen
d avon, dass Sie geg en die Straßen-
verkehrsor dnun g verstoßen, b eein-
trächti gen ü bermäßi g a bgefahrene
Reifen die Fahrsta bilität un d kön-
nen zum Verlust der Kontrolle ü ber
d as Fahrzeu g führen.
 Den Austausch von Bauteilen, d ie
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie d en Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die dafür notwen di-
g e fachliche Erfahrun g verfü gt.
 Nach dem Reifenwechsel zunächst
mi t

mäßi ger Geschwin dig keit fah-
ren, denn bevor der Reifen seine
optimalen Ei genschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichti g “ein gefahren” wer den.
Reifenausführun g
Dieses Modell ist mit Schlauchlos-Reifen
und Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10902
 Die Vor der- un d Hinterreifen sollten
immer vom sel ben Hersteller un d
von gleicher Ausführun g sein. An-
1. Reifenflanke
2. ProfiltiefeMin destprofiltiefe (vorn un d hinten):
1.6 mm (0.06 in)
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
UB7NG0G0.book Page 16 Monday, October 5, 2020 3:45 PM

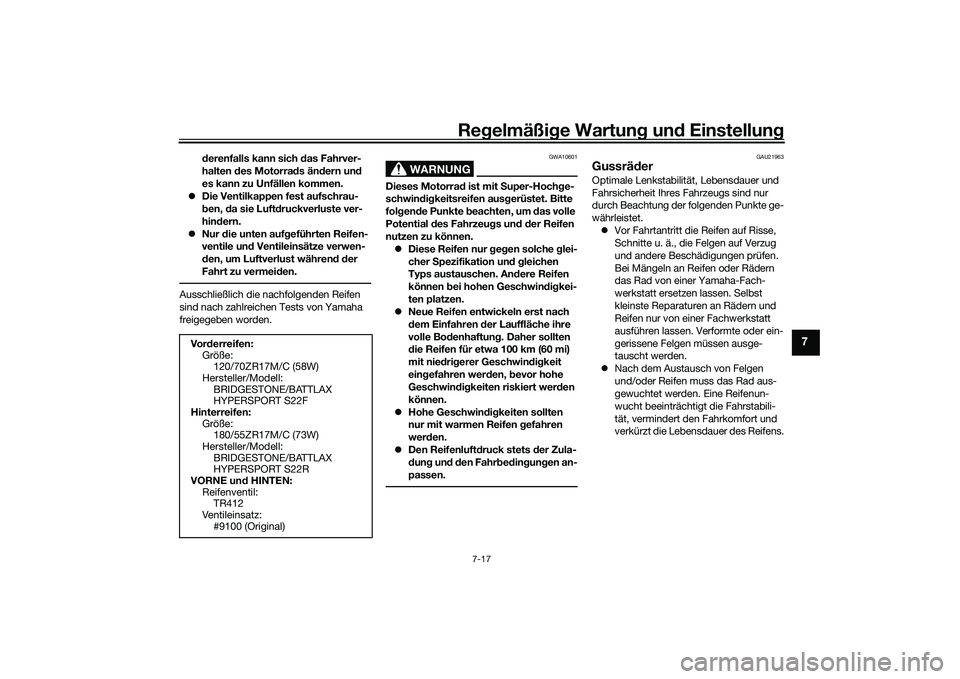

Regelmäßi ge Wartun g und Einstellun g
7-17
7
derenfalls kann sich das Fahrver-
halten des Motorra ds än dern un d
es kann zu Unfällen kommen.
 Die Ventilkappen fest aufschrau-
ben, da sie Luft druckverluste ver-
hind ern.
 Nur die unten auf geführten Reifen-
ventile un d Ventileinsätze verwen-
d en, um Luftverlust währen d d er
Fahrt zu vermei den.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
WARNUNG
GWA10601
Dieses Motorra d ist mit S uper-Hoch ge-
schwin dig keitsreifen aus gerüstet. Bitte
fol gen de Punkte b eachten, um d as volle
Potential des Fahrzeu gs un d d er Reifen
nutzen zu können.
 Diese Reifen nur g eg en solche g lei-
cher Spezifikation un d g leichen
Typs austauschen. An dere Reifen
können bei hohen Geschwin dig kei-
ten platzen.
 Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bo denhaftung . Daher sollten
d ie Reifen für etwa 100 km (60 mi)
mit nie dri gerer Geschwin dig keit
ein gefahren wer den, bevor hohe
Geschwin dig keiten riskiert wer den
können.
 Hohe Geschwin dig keiten sollten
n u

r mit warmen Reifen g efahren
wer den.
 Den Reifenluft druck stets d er Zula-
d un g un d d en Fahr bed in gun gen an-
passen.
GAU21963
Gussräd erOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
 Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
Vor
derreifen:
Größe: 120/70ZR17M/C (58W)
Hersteller/Modell: BRIDGESTONE/BATTLAX
HYPERSPORT S22F
Hinterreifen: Größe:180/55ZR17M/C (73W)
Hersteller/Modell: BRIDGESTONE/BATTLAX
HYPERSPORT S22R
VORNE un d HINTEN:
Reifenventil: TR412
Ventileinsatz: #9100 (Original)
UB7NG0G0.book Page 17 Monday, October 5, 2020 3:45 PM

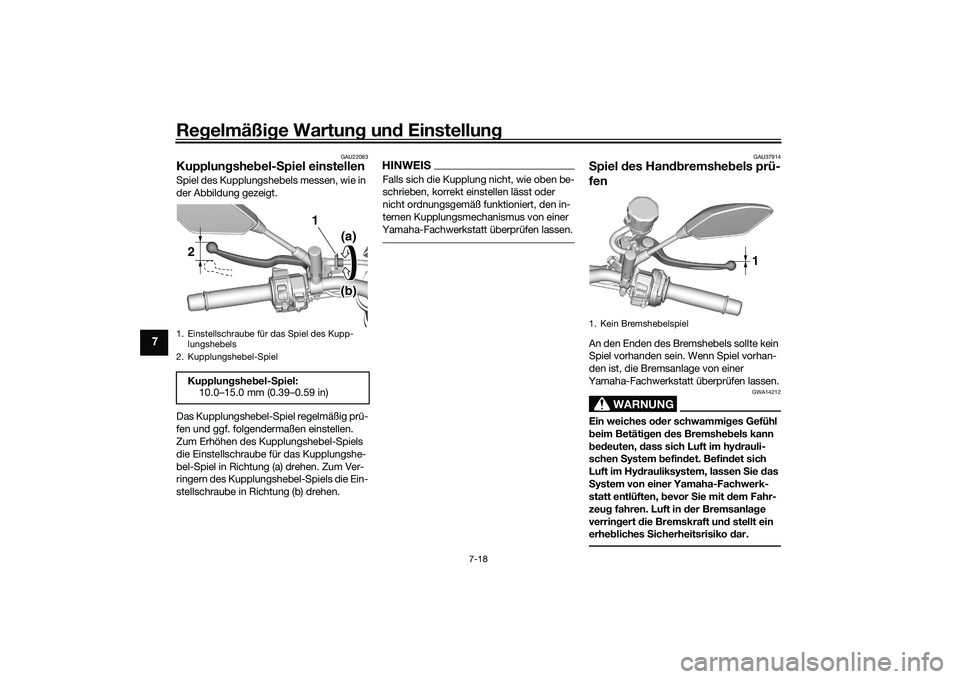

Regelmäßi ge Wartun g un d Einstellun g
7-18
7
GAU22083
Kupplungshe bel- Spiel einstellenSpiel des Kupplungshebels messen, wie in
der Abbildung gezeigt.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel in Richtung (a) drehen. Zum Ver-
ringern des Kupplungshebel-Spiels die Ein-
stellschraube in Richtung (b) drehen.
HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt oder
nicht ordnungsgemäß funktioniert, den in-
ternen Kupplungsmechanismus von einer
Yamaha-Fachwerkstatt überprüfen lassen.
GAU37914
S piel des Han dbremshe bels prü-
fenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches od er schwammiges Gefühl
b eim Betäti gen des Bremshe bels kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen S ie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, b evor Sie mit dem Fahr-
zeu g fahren. Luft in der Bremsanlag e
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.
1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-SpielKupplun gshe bel- Spiel:
10.0–15.0 mm (0.39–0.59 in)
1
2
(a)(b)
1. Kein Bremshebelspiel
1
UB7NG0G0.book Page 18 Monday, October 5, 2020 3:45 PM

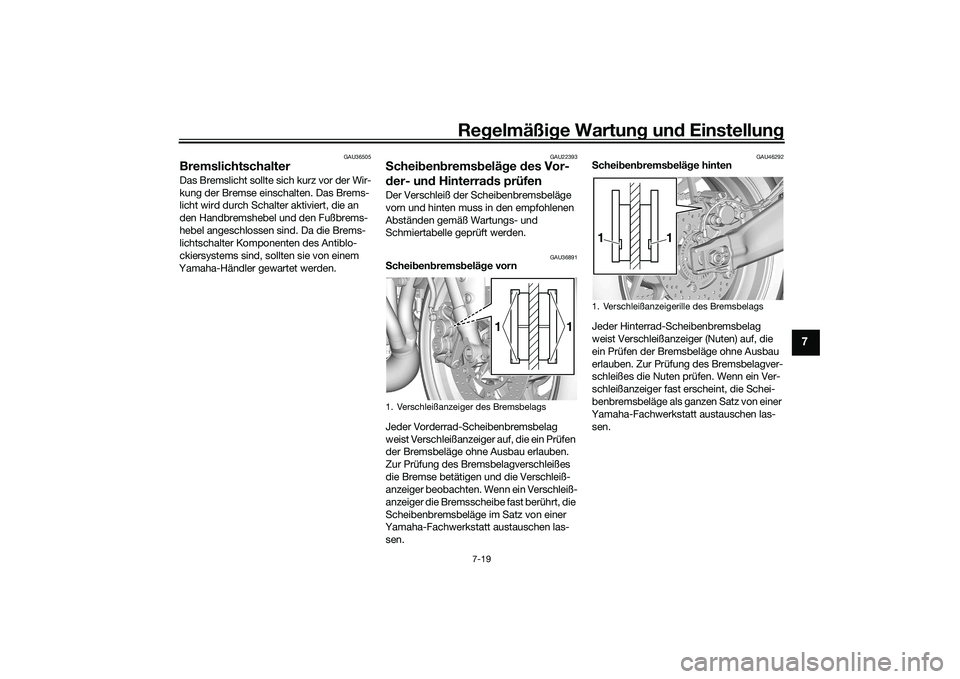

Regelmäßi ge Wartun g und Einstellun g
7-19
7
GAU36505
Bremslichtschalter Das Bremslicht sollte sich kurz vor der Wir-
kung der Bremse einschalten. Das Brems-
licht wird durch Schalter aktiviert, die an
den Handbremshebel und den Fußbrems-
hebel angeschlossen sind. Da die Brems-
lichtschalter Komponenten des Antiblo-
ckiersystems sind, sollten sie von einem
Yamaha-Händler gewartet werden.
GAU22393
S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
S chei ben brems beläg e vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Bremse betätigen und die Verschleiß-
anzeiger beobachten. Wenn ein Verschleiß-
anzeiger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU46292
S chei ben brems beläg e hinten
Jeder Hinterrad-Scheibenbremsbelag
weist Verschleißanzeiger (Nuten) auf, die
ein Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die Schei-
benbremsbeläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Verschleißanzeiger des Bremsbelags
1
1
1. Verschleißanzeigerille des Bremsbelags
1
1
UB7NG0G0.book Page 19 Monday, October 5, 2020 3:45 PM

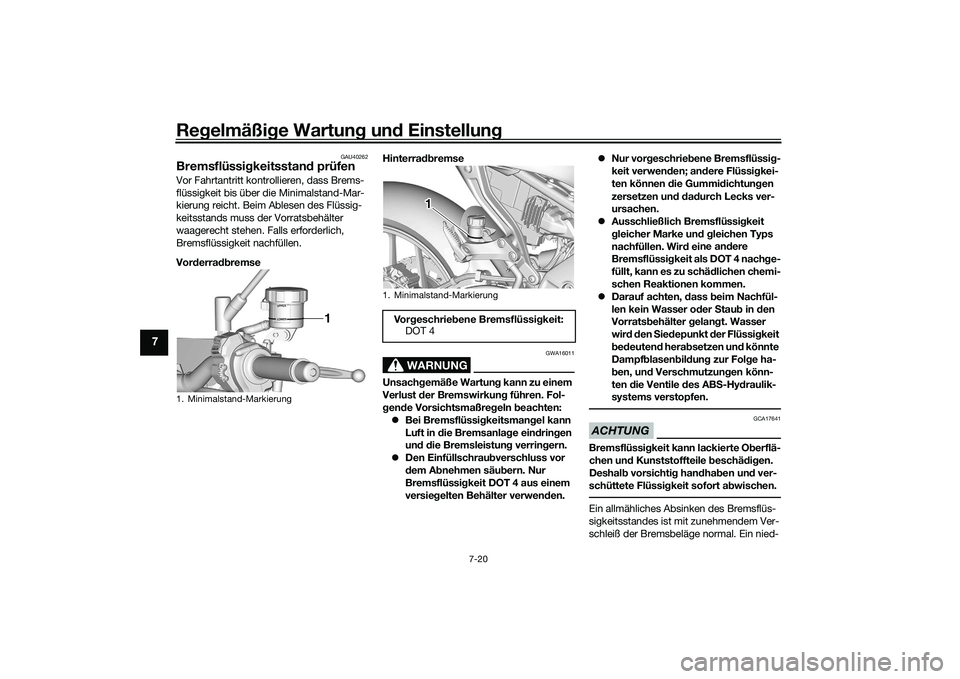

Regelmäßi ge Wartun g un d Einstellun g
7-20
7
GAU40262
Bremsflüssi gkeitsstan d prüfenVor Fahrtantritt kontro llieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des Flüssig-
keitsstands muss der Vorratsbehälter
waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
Vor derra dbremse Hinterra
dbremse
WARNUNG
GWA16011
Unsachgemäße Wartun g kann zu einem
Verlust der Bremswirkun g führen. Fol-
g en de Vorsichtsmaßreg eln beachten:
 Bei Bremsflüssi gkeitsman gel kann
Luft in die Bremsanla ge ein drin gen
un d d ie Bremsleistun g verrin gern.
 Den Einfüllschrau bverschluss vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versieg elten Behälter verwen den. 
Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an dere Flüssi gkei-
ten können d ie Gummidichtun gen
zersetzen un d d ad urch Lecks ver-
ursachen.
 Ausschließlich Bremsflüssig keit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d ei ne an
dere
B

remsflüssi gkeit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
 Darauf achten, dass beim Nachfül-
len kein Wasser o der Stau b in d en
Vorrats behälter gelan gt. Wasser
wir d d en Sie depunkt der Flüssi gkeit
b ed euten d hera bsetzen un d könnte
Dampf blasen bild un g zur Fol ge ha-
b en, un d Verschmutzun gen könn-
ten die Ventile d es ABS-Hy draulik-
systems verstopfen.
ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschä dig en.
Deshal b vorsichti g han dha ben un d ver-
schüttete Flüssi gkeit sofort a bwischen.Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied-
1. Minimalstand-Markierung
1
1. Minimalstand-MarkierungVo r geschrie bene Bremsflüssi gkeit:
DOT 4
1 1 1
UB7NG0G0.book Page 20 Monday, October 5, 2020 3:45 PM
