YAMAHA MT-09 2021 Instructieboekje (in Dutch)

Veilighei dsinformatie
1-4
1
In de han del verkrij gbare on der delen,
accessoires en aanpassin gssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen.
Het monteren van in de handel verkrijgbare
producten of het verrichten van aanpassin-
gen die de ontwerp- of bedieningskenmer-
ken van uw machine wijzigen kan het risico
op ernstig letsel of overlijden van uzelf of
anderen vergroten. U bent verantwoordelijk
voor letsel dat voortvloeit uit wijzigingen
aan de machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.  Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de grond-
speling of de hellinghoek op geen en-
kele manier vermindert, de veerweg, de stuuruitslag of de bediening niet
beperkt en geen lampen of reflectors
afdekt.
• Accessoires die aan of nabij het stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aerodyna-
mische effecten. Accessoires aan
het stuur of nabij de voorvork moe-
ten zo licht mogelijk zijn en tot een
minimum worden beperkt.
• Omvangrijke accessoires kunnen door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires
kunnen ook instabiliteit veroorza-
ken terwijl u grote voertuigen in-
haalt of door deze wordt ingehaald.
• Sommige accessoires dwingen de bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden. 
Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de han del verkrij gbare ban den en vel-
g en
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de
mogelijkheden van de motorfiets te onder-
steunen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 7-15
voor de bandenspecificaties en informatie
over het onderhouden en vervangen van
uw banden.
De motorfiets vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt ver-
voeren.
 Verwijder alle loszittende voorwerpen
van de motorfiets.
 Controleer of de brandstofkraan (in-
dien aanwezig) in de uitstand staat en
er geen brandstoflekkage is.
UB7ND0D0.book Page 4 Tuesday, October 6, 2020 2:17 PM

Veiligheidsinformatie
1-5
1

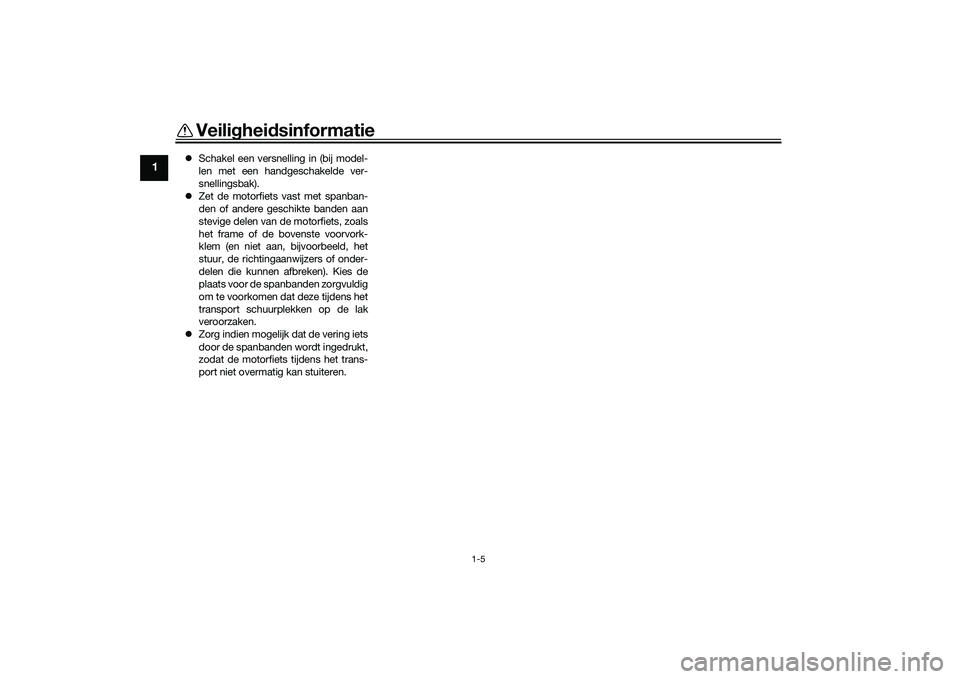

 Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).
 Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
transport schuurplekken op de lak
veroorzaken.
 Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
UB7ND0D0.book Page 5 Tuesday, October 6, 2020 2:17 PM

Beschrijving
2-1
2
DAU10411

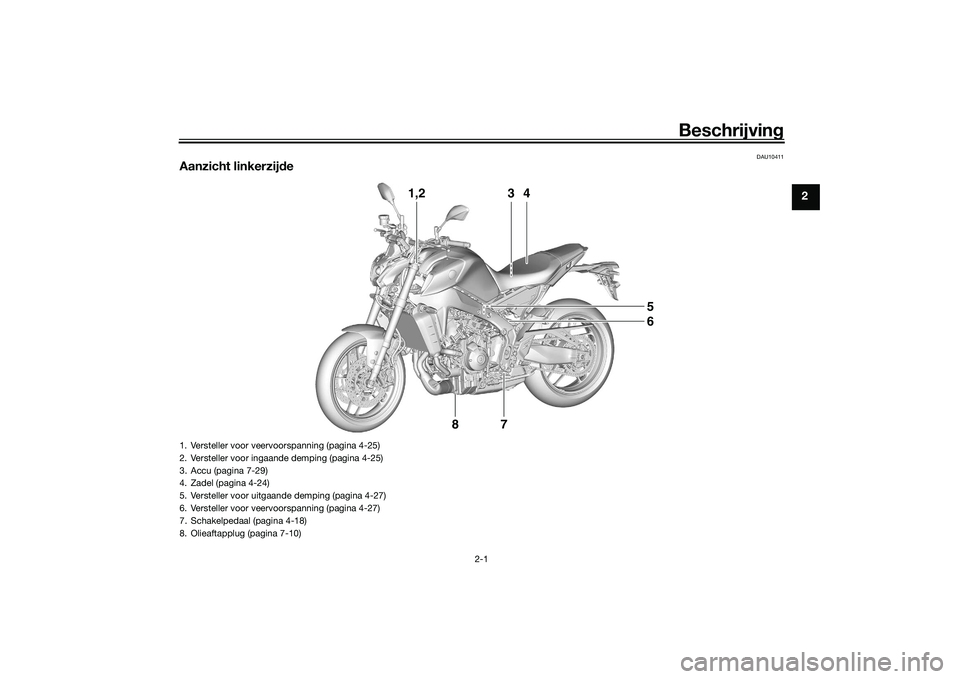

Aanzicht linkerzij de
1,2 4
3
6
5
87
1. Versteller voor veervoorspanning (pagina 4-25)
2. Versteller voor ingaande demping (pagina 4-25)
3. Accu (pagina 7-29)
4. Zadel (pagina 4-24)
5. Versteller voor uitgaande demping (pagina 4-27)
6. Versteller voor veervoorspanning (pagina 4-27)
7. Schakelpedaal (pagina 4-18)
8. Olieaftapplug (pagina 7-10)
UB7ND0D0.book Page 1 Tuesday, October 6, 2020 2:17 PM

Beschrijving
2-2
2
DAU10421

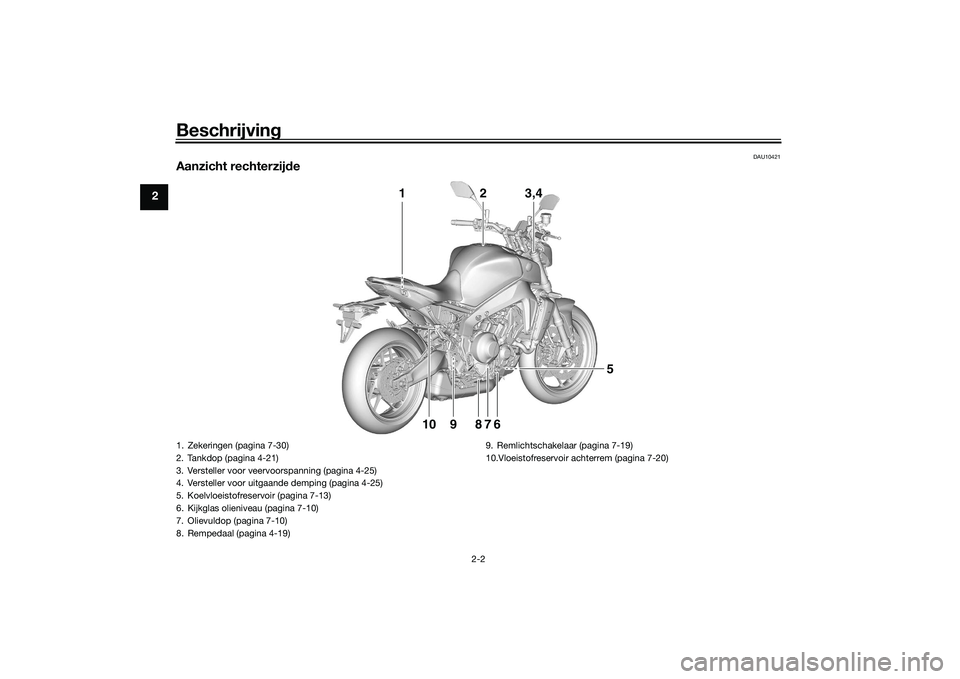

Aanzicht rechterzijde
1 2 3,4
5
9
10 6
78
1. Zekeringen (pagina 7-30)
2. Tankdop (pagina 4-21)
3. Versteller voor veervoorspanning (pagina 4-25)
4. Versteller voor uitgaande demping (pagina 4-25)
5. Koelvloeistofreservoir (pagina 7-13)
6. Kijkglas olieniveau (pagina 7-10)
7. Olievuldop (pagina 7-10)
8. Rempedaal (pagina 4-19) 9. Remlichtschakelaar (pagina 7-19)
10.Vloeistofreservoir achterrem (pagina 7-20)UB7ND0D0.book Page 2 Tuesday, October 6, 2020 2:17 PM

Beschrijving
2-3
2
DAU10431

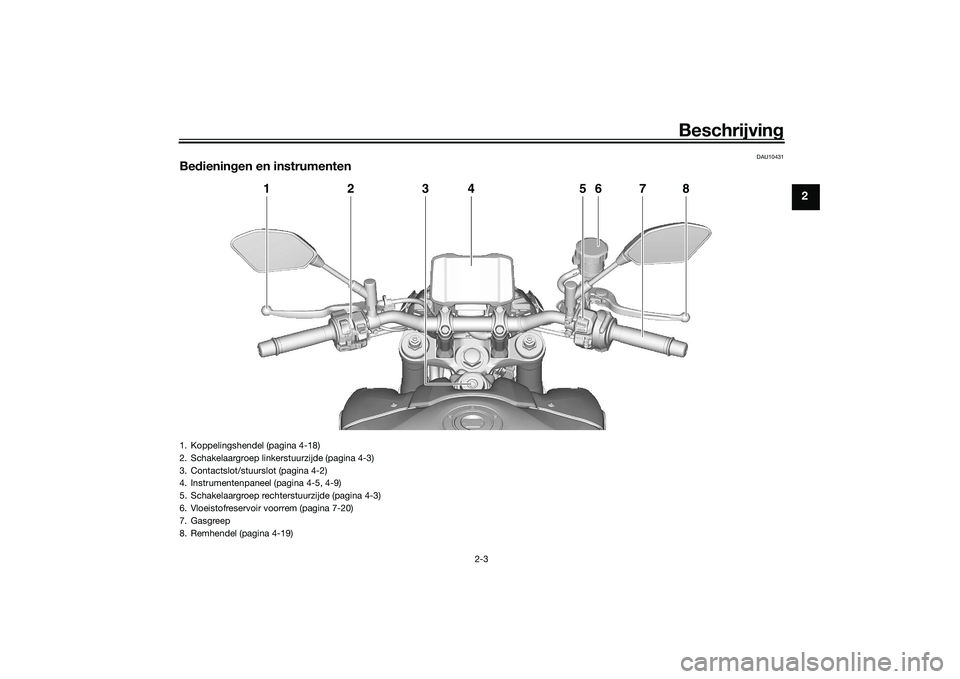

Bedienin gen en instrumenten
1
2
4
6
5
7
8
3
1. Koppelingshendel (pagina 4-18)
2. Schakelaargroep linkerstuurzijde (pagina 4-3)
3. Contactslot/stuurslot (pagina 4-2)
4. Instrumentenpaneel (pagina 4-5, 4-9)
5. Schakelaargroep rechterstuurzijde (pagina 4-3)
6. Vloeistofreservoir voorrem (pagina 7-20)
7. Gasgreep
8. Remhendel (pagina 4-19)
UB7ND0D0.book Page 3 Tuesday, October 6, 2020 2:17 PM

Speciale kenmerken
3-1
3
DAU91323
“D-MODE”“D-MODE” is een elektronisch geregeld
motorprestatiesysteem.
WAARSCHUWING
DWA18440
Wijzig d e rijmo dus niet tij dens het rij den.Het “D-MODE”-systeem bestaat uit 4 ver-
schillende kenvelden voor de regeling van
de motorrespons en het motorvermogen.
Hierdoor kunt u kiezen uit diverse modi
naargelang uw voorkeuren en rijomgeving.
D-MODE 1 - Sportieve motorrespons
D-MODE 2 - Gemiddelde motorrespons
D-MODE 3 - Milde motorrespons
D-MODE 4 - Milde motorrespons en be-
perking van het motorvermogenOPMERKING De huidige instelling voor “D-MODE”
wordt getoond in de weergave MODE.
(Zie pagina 4-11.)
 De huidige instelling voor “D-MODE”
wordt opgeslagen wanneer de machi-
ne wordt uitgeschakeld.
 De “D-MODE” wordt geregeld met
behulp van de schakelaars MODE, zie
pagina 4-4 voor meer informatie.
DAU91432
“TCS-MODE”Dit model is uitgerust met een instelbare
tractieregeling, anti-uitbreekregeling en
anti-liftregeling (TCS, SCS en LIF). Deze zijn
gegroepeerd in “TCS-MODE”. “TCS-MO-
DE” heeft 4 instellingen:
“TCS-MODE M” kan worden aangepast in
het instellingenmenu, zie pagina 4-15.
TCS
De tractieregeling helpt bij het behouden
van grip bij het optrekken. Wanneer senso-
ren detecteren dat het achterwiel begint te
slippen (ongecontroleerde slip), grijpt de
tractieregeling in door het motorvermogen
te reguleren totdat de grip is hersteld. Het
controlelampje tractieregeling “ ” knip-
pert om de bestuurder te laten weten dat
de tractieregeling is ingeschakeld.
De werking van de tractieregeling wordt au-
tomatisch aangepast op basis van de leun-
hoek van de machine. Om een maximale
acceleratie mogelijk te maken, wordt in de rechtopstand minder tractieregeling toege-
past. In de bochten wordt meer tractierege-
ling toegepast.
OPMERKING
Het is mogelijk dat de tractieregeling
wordt geactiveerd wanneer de machi-
ne over een hobbel rijdt.
 Er zijn mogelijk kleine veranderingen
in het motor- en uitlaatgeluid waar-
neembaar wanneer de tractieregeling
of andere systemen worden geacti-
veerd.
 De tractieregeling kan alleen worden
uitgeschakeld door “TCS-MODE” op
“OFF” te zetten met behulp van de
schakelaars MODE. Zie pagina 4-4
voor meer informatie over “TCS-MO-
DE”.
MODE TCS SCS LIF
TCS-MODE 1 111
TCS-MODE 2 222
TCS-MODE M 1, 2, 3 OFF,
1, 2, 3 OFF,
1, 2, 3
TCS-MODE OFF OFF OFF OFF
TCS
UB7ND0D0.book Page 1 Tuesday, October 6, 2020 2:17 PM

Speciale kenmerken
3-2
3
Als “TCS-MODE” op “OFF” wordt ge-
zet, worden TCS, SCS en LIF ook uit-
geschakeld.
WAARSCHUWING
DWA15433
De tractiere gelin g vormt g een vervan-
g in g voor verstan dig rij ged ra g dat is
aan gepast aan de omstan dig he den. De
tractiere gelin g b ie dt geen beschermin g
te gen gripverlies door te snel in gaan van
b ochten, snel optrekken bij schuin over-
hang en of door remmen, en kan wegglij-
d en van het voorwiel niet voorkomen.
Rij d altij d voorzichti g op oppervlakken
d ie mo gelijk gla d kunnen zijn en vermijd
b ijzon der gla dde oppervlakken.Als de machinevoeding wordt ingescha-
keld, wordt de tractieregeling automatisch
ingeschakeld. De tractieregeling kan alleen
handmatig worden in- of uitgeschakeld
wanneer de sleutel in de stand “ON” staat
en de machine is gestopt.OPMERKINGAls de motorfiets vast is komen te zitten in
modder, zand of een andere zachte onder-

het vrijmaken van het achterwiel te verge-
makkelijken.
LET OP
DCA16801
Ge bruik uitsluitend d e voor geschreven
b an den. (Zie pa gina 7-15.) Bij geb ruik
van ban den met een an dere maat zal de
tractiere gelin g d e wielrotatie niet nauw-
keuri g kunnen re gelen.SCS
De anti-uitbreekregeling regelt de vermo-
gensafgifte van de motor wanneer zijde-
lings wegschuiven van het achterwiel wordt
gedetecteerd. Het systeem past de vermo-
gensafgifte aan op basis van gegevens van
de IMU (traagheidsmeeteenheid). Dit sy-
steem ondersteunt de TCS om bij te dragen
aan een soepeler rijgedrag.
LIF
Het anti-liftsysteem vermindert de mate
waarin het voorwiel van de grond komt bij
extreme acceleratie, zoals bij het wegrijden
of optrekken uit de bocht. Als voorwiellift
wordt gedetecteerd, wordt het motorver-
mogen geregeld om de voorwiellift te ver-
tragen met behoud van een goede
acceleratie.
DAU91340
QSSHet snelschakelsysteem maakt elektro-
nisch ondersteund schakelen zonder kop-
pelingshendel mogelijk. Als de sensor op
de schakelstang de juiste beweging van het
schakelpedaal waarneemt, wordt het mo-
torvermogen kortstondig aangepast om
schakelen mogelijk te maken.
QSS werkt niet als de koppelingshendel
wordt ingetrokken, normaal schakelen is
dus ook mogelijk als QSS is ingeschakeld.
Controleer de QS-indicator voor actuele
statusinformatie en voor informatie over het
gebruik.
Opschakelomstan dig he den
 Rijsnelheid ten minste 20 km/h
(12 mi/h)
 Motortoerental ten minste 2200 tpm
 Optrekken (gasklep open)
Teru gschakelomstan dig he den
 Rijsnelheid ten minste 20 km/h
(12 mi/h)
QSS-g eb ruik In dicator
Opschakelen OK
Terugschakelen OK
QSS kan niet worden ge- bruikt
QSS uitgeschakeld
UB7ND0D0.book Page 2 Tuesday, October 6, 2020 2:17 PM

Speciale kenmerken
3-3
3

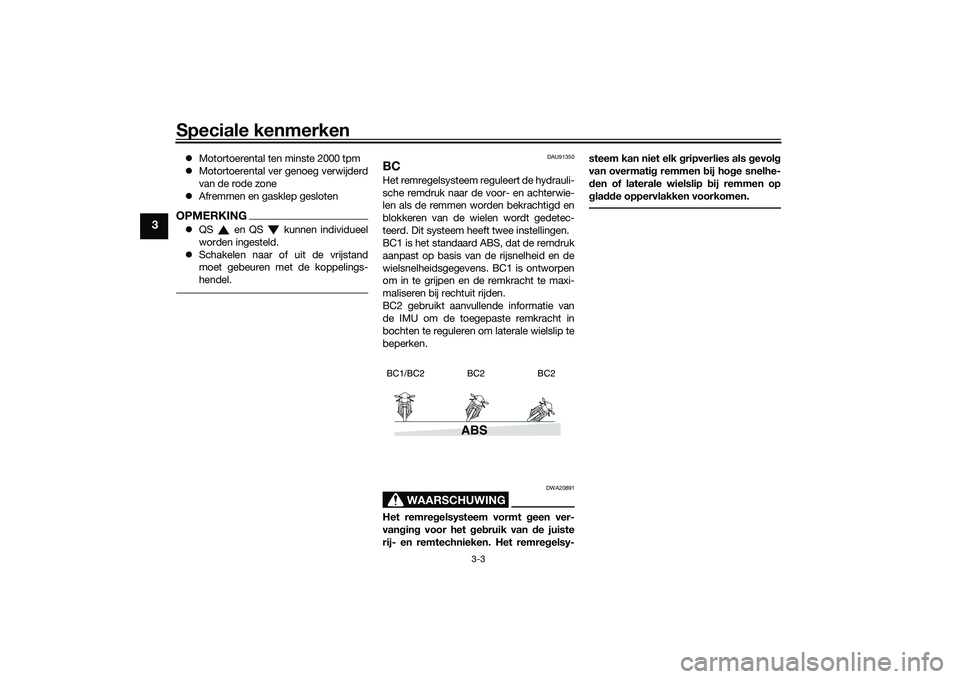

Motortoerental ten minste 2000 tpm
 Motortoerental ver genoeg verwijderd
van de rode zone
 Afremmen en gasklep geslotenOPMERKINGQS en QS kunnen individueel
worden ingesteld.
 Schakelen naar of uit de vrijstand
moet gebeuren met de koppelings-
hendel.
DAU91350
BCHet remregelsysteem reguleert de hydrauli-
sche remdruk naar de voor- en achterwie-
len als de remmen worden bekrachtigd en
blokkeren van de wielen wordt gedetec-
teerd. Dit systeem heeft twee instellingen.
BC1 is het standaard ABS, dat de remdruk
aanpast op basis van de rijsnelheid en de
wielsnelheidsgegevens. BC1 is ontworpen
om in te grijpen en de remkracht te maxi-
maliseren bij rechtuit rijden.
BC2 gebruikt aanvullende informatie van
de IMU om de toegepaste remkracht in
bochten te reguleren om laterale wielslip te
beperken.
WAARSCHUWING
DWA20891
Het remre gelsysteem vormt geen ver-
van gin g voor het g eb ruik van de juiste
rij- en remtechnieken. Het remreg elsy-steem kan niet elk
gripverlies als gevol g
van overmati g remmen b ij hoge snelhe-
d en of laterale wielslip b ij remmen op
g la dde oppervlakken voorkomen.
ABS
BC1/BC2 BC2 BC2
UB7ND0D0.book Page 3 Tuesday, October 6, 2020 2:17 PM

Functies van instrumenten en bed ienin gselementen
4-1
4
DAU1097B
Start blokkeersysteemDit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
 een codeersleutel
 twee standaardsleutels
 een transponder (in elke sleutel)
 een startblokkeereenheid (op het
voertuig)
 een ECU (op het voertuig)
 een controlelampje voor het systeem
(pagina 4-7) Over
de sleutels
De codeersleutel wordt gebruikt om de
standaardsleutels te coderen. Bewaar de
codeersleutel op een veilige plaats. Ge-
bruik een standaardsleutel voor uw dage-
lijkse ritten.
Ga als een sleutel opnieuw moet worden
gecodeerd of vervangen met de codeer-
sleutel en resterende standaardsleutels
naar een Yamaha dealer om de codering te
laten uitvoeren.
OPMERKING Bewaar de standaardsleutels en de
sleutels van andere startblokkeersy-
stemen altijd op een andere plek dan
de codeersleutel.
 Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kunnen
ze signaalstoring veroorzaken.LET OP
DCA11823
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT CON-
TACT OP MET UW DEALER ALS U HEM
VERLOREN HEBT! Als u de co deersleu-
tel bent verloren, kan de machine no g
wor den gestart met de bestaan de stan-
d aar dsleutels. Het is echter niet meer
mo gelijk om een nieuwe stan daar dsleu- tel te re
gistreren. Als alle sleutels zijn
verloren of bescha digd, moet het volle-
d ig e start blokkeersysteem wor den ver-
van gen. Ga d aarom zor gvul dig met d e
sleutels om.
 Dompel ze niet on der in water.
 Stel ze niet bloot aan hog e tempe-
raturen.
 Plaats ze niet in d e buurt van ma g-
neten.
 Plaats ze niet in de buurt van appa-
raten die elektrische si gnalen uit-
zen den.
 Ga er niet ruw mee om.
 Pr

obeer ze niet te slijpen of te wijzi-
g en.
 Pro beer ze niet uit elkaar te halen.
 Han g nooit twee sleutels van een
start blokkeersysteem aan d ezelfde
sleutelrin g.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
UB7ND0D0.book Page 1 Tuesday, October 6, 2020 2:17 PM

Functies van instrumenten en bed ienin gselementen
4-2
4
DAU10474
Contactslot/stuurslotVia het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssy-
stemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU84031
ON
Alle elektrische circuits worden voorzien
van stroom en de voertuigverlichting wordt
ingeschakeld. De motor kan worden ge-
start. De sleutel kan niet worden uitgeno-
men.OPMERKING De koplamp(en) gaan branden als de
motor wordt gestart.
 Laat om ontladen raken van de accu
te voorkomen het contactslot niet in-
geschakeld zonder dat de motor
draait.
DAU10662
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit d e sleutel naar “OFF” of
“LOCK” terwijl de machine rij dt. Hier-
d oor wor den de elektrische systemen
uit geschakel d, wat mo gelijk kan lei den
tot verlies van de controle of een on ge-
val.
DAU73800
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en draai deze dan naar “LOCK”.
3. Neem de sleutel uit.OPMERKINGAls het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-
en.
ON
OFF
LOCK
1. Drukken.
2. Draaien.12
UB7ND0D0.book Page 2 Tuesday, October 6, 2020 2:17 PM
