Voor uw veilighei d – controles voor het rijd en
5-2
5
Achterrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 7-20, 7-20
Koppelin g • Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.
7-18
Gas greep • Controleer op soepel draaien en automatische terugkeer naar de beginstand. 7-25
Be dienin gska bels • Controleer of de werking soepel is.
• Smeer indien nodig. 7-25
Aan drijfkettin g • Controleer of de ketting correct is aangespannen.
• Stel indien nodig bij.
• Controleer de conditie van de ketting.
• Smeer indien nodig.
7-22, 7-24
Wielen en ban den • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig.
7-15, 7-18
Rem- en schakelpe dalen • Controleer of de werking soepel is.
• Smeer indien nodig de pedaalscharnierpunten. 7-25
Rem- en koppelin gshen dels • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.
7-26
Zijstan daar d • Controleer of de werking soepel is.
• Smeer indien nodig het scharnierpunt.
7-27
ITEM
CONTROLES PAGINA
UB7ND0D0.book Page 2 Tuesday, October 6, 2020 2:17 PM

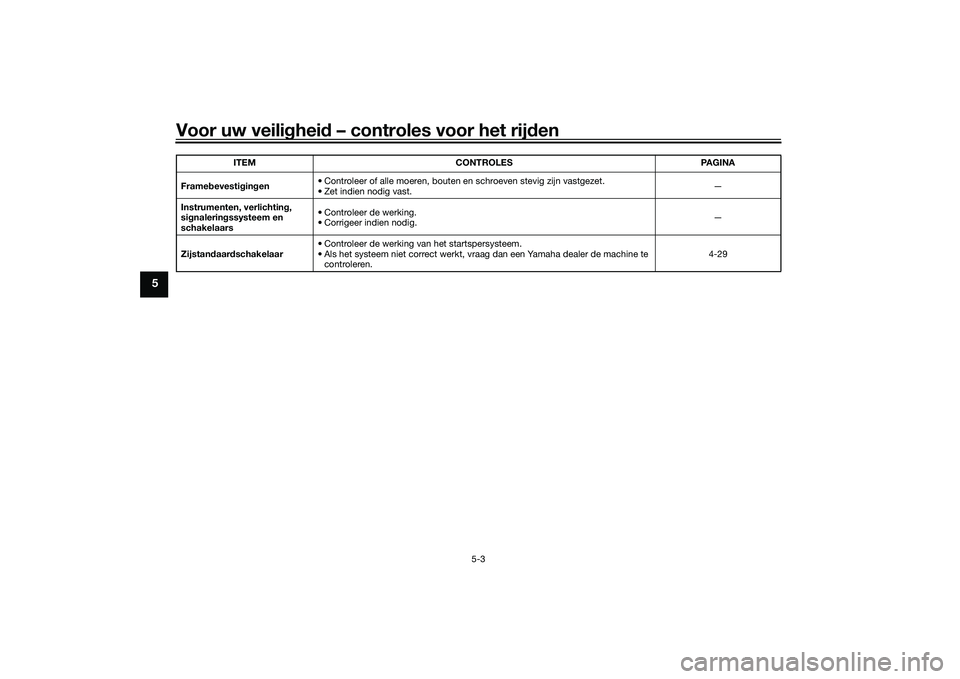

Voor uw veilighei d – controles voor het rij den
5-3
5
Frame bevesti gin gen • Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast. —
Instrumenten, verlichtin g,
si gnalering ssysteem en
schakelaars • Controleer de werking.
• Corrigeer indien nodig.
—
Zijstan daar dschakelaar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren. 4-29
ITEM CONTROLES PAGINA
UB7ND0D0.book Page 3 Tuesday, October 6, 2020 2:17 PM

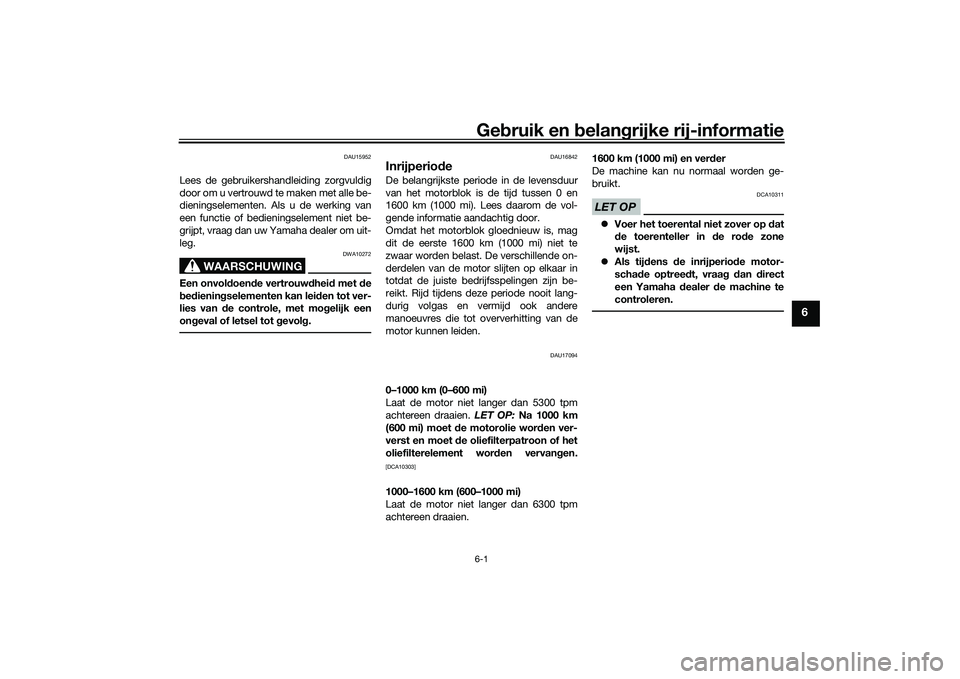

Gebruik en belan grijke rij-informatie6-1
6
DAU15952
Lees de gebruikersha ndleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van d e controle, met mo gelijk een
on geval of letsel tot g evolg.
DAU16842
Inrijperiod eDe belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit de eerste 1600 km (1000 mi) niet te
zwaar worden belast. De verschillende on-
derdelen van de motor slijten op elkaar in
totdat de juiste bedrijfsspelingen zijn be-
reikt. Rijd tijdens deze periode nooit lang-
durig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAU17094
0–1000 km (0–600 mi)
Laat de motor niet langer dan 5300 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moet de motorolie wor den ver-
verst en moet de oliefilterpatroon of het
oliefilterelement word en vervangen.[DCA10303]1000–1600 km (600–1000 mi)
Laat de motor niet langer dan 6300 tpm
achtereen draaien. 1600 km (1000 mi) en ver
der
De machine kan nu normaal worden ge-
bruikt.
LET OP
DCA10311
 Voer het toerental niet zover op dat
d e toerenteller in d e rode zone
wijst.
 Als tij dens de inrijperio de motor-
scha de optree dt, vraa g d an direct
een Yamaha dealer de machine te
controleren.
UB7ND0D0.book Page 1 Tuesday, October 6, 2020 2:17 PM

Gebruik en belan grijke rij-informatie
6-2
6
DAU91411
De motor startenHet startspersysteem staat starten toe
wanneer:
 de versnellingsbak in de vrijstand
staat of
 de versnellingsbak in een versnelling
is geschakeld, de zijstandaard is op-
geklapt en de koppelingshendel is in-
getrokken.
Om de motor te starten1. Draai het contactslot naar ON en zet de noodstopschakelaar in de stand
“run”.
2. Controleer of de indicator en het/de waarschuwingslampje(s) enkele se-
conden oplichten en dan uitgaan. (Zie
pagina 4-5.)OPMERKINGStart de motor niet als het waarschu-
wingslampje motorstoring blijft bran-
den.
 Het waarschuwingslampje oliedruk en
koelvloeistoftemperatuur moet gaan
branden en blijven branden totdat de
motor is gestart. 
Het ABS-waarschuwingslampje moet
gaan branden en aan blijven tot de
machine een snelheid van 5 km/h
(3 mi/h) bereikt.
LET OP
DCA24110
Als een waarschuwing s- of controle-
lampje niet werkt zoals hier boven be-
schreven, vraa g d an uw Yamaha dealer
om de machine te controleren.3. Schakel de versnellingsbak in de vrij-
stand.
4. Start de motor door de startknop in te drukken.
5. Laat de startkno p los als de motor
start, of na 5 seconden. Wacht 10 se-
conden voordat u opnieuw op de
knop drukt om de accuspanning weer
te laten opbouwen.OPMERKINGAls de motor niet wil starten, opnieuw pro-
beren met de gasgreep 1/4 slag (20 graden)
opengedraaid.
LET OP
DCA11043
Trek nooit snel op terwijl de motor no g
kou d is, dit verkort d e levensduur van d e
motor!1. 1/4 slag (20 graden)
1 1 1
UB7ND0D0.book Page 2 Tuesday, October 6, 2020 2:17 PM

Gebruik en belan grijke rij-informatie6-3
6
DAU68221
OPMERKINGDit model is uitgerust met:
 een inertiële meeteenheid (IMU). Deze
meeteenheid stopt de motor als de
machine kantelt. Schakel het contact-
slot uit en weer in voordat u probeert
de motor opnieuw te starten. Wanneer
u dit niet, doet zal de motor niet aan-
slaan, ook al probeert de startmotor
de motor op gang te brengen na het
indrukken van de startknop.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
DAU91540
SchakelenDoor te schakelen tussen de verschillende
versnellingen kunt u het beschikbare mo-
torvermogen doseren voor wegrijden, ac-
celereren, klimmen etc. De schakelstanden
worden getoond in de afbeelding.OPMERKINGOm de versnellingsbak in de vrijstand
( ) te schakelen, drukt u het schakel-
pedaal enkele malen in totdat het ein-
de van de slag is bereikt, en trekt u het
vervolgens iets omhoog.
 Dit model is uitgerust met een snel-
schakelsysteem. (Zie pagina 3-2.)
LET OP
DCA22521
Rijd niet lan ge tij d met af gezette
motor, ook niet met de versnel-
lin gsb ak in de vrijstan d, en sleep de
motorfiets niet over lan ge afstan-
d en. De versnellin gsb ak wor dt al-
leen af doen de gesmeer d terwijl de
motor draait. Door onvol doen de
smerin g kan d e versnelling sb ak
wor den beschad igd.
 Knijp bij het schakelen altij d de
koppelin gshen del in om scha de
aan de motor, versnellin gsb ak en
aan drijflijn te voorkomen, tenzij het
snelschakelsysteem wor dt ge-
b rui kt.
DAU85370
We
grij den en optrekken
1. Trek de koppelingshendel in om de koppeling te ontkoppelen.
2. Schakel de versnellingsbak in de eer-
ste versnelling. Het vrijstandcontrole-
lampje moet uitgaan.
3. Draai geleidelijk de gasgreep open en
laat tegelijkertijd langzaam de koppe-
lingshendel los.
4. Sluit zodra de machine rijdt de gas-
greep en trek tegelijkertijd snel de
koppelingshendel in.
1. Schakelstanden
2. Schakelpedaal
2
1 1 1
1
N 2 3
4
5
6
UB7ND0D0.book Page 3 Tuesday, October 6, 2020 2:17 PM

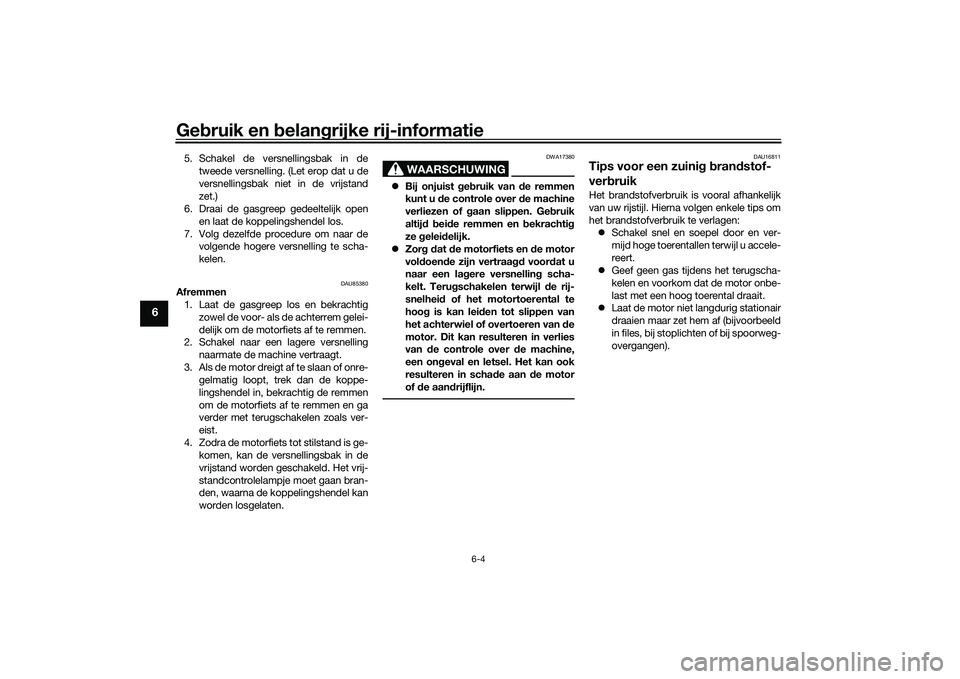

Gebruik en belan grijke rij-informatie
6-4
6
5. Schakel de versnellingsbak in de
tweede versnelling. (Let erop dat u de
versnellingsbak niet in de vrijstand
zet.)
6. Draai de gasgreep gedeeltelijk open
en laat de koppelingshendel los.
7. Volg dezelfde procedure om naar de volgende hogere versnelling te scha-
kelen.
DAU85380
Afremmen1. Laat de gasgreep los en bekrachtig
zowel de voor- als de achterrem gelei-
delijk om de motorfiets af te remmen.
2. Schakel naar een lagere versnelling
naarmate de machine vertraagt.
3. Als de motor dreigt af te slaan of onre- gelmatig loopt, trek dan de koppe-
lingshendel in, bekrachtig de remmen
om de motorfiets af te remmen en ga
verder met terugschakelen zoals ver-
eist.
4. Zodra de motorfiets tot stilstand is ge- komen, kan de versnellingsbak in de
vrijstand worden geschakeld. Het vrij-
standcontrolelampje moet gaan bran-
den, waarna de koppelingshendel kan
worden losgelaten.
WAARSCHUWING
DWA17380
Bij onjuist geb ruik van de remmen
kunt u de controle over de machine
verliezen of gaan slippen. Geb ruik
altij d b ei de remmen en bekrachti g
ze gelei delijk.
 Zor g d at de motorfiets en de motor
vol doen de zijn vertraagd voor dat u
naar een lag ere versnellin g scha-
kelt. Teru gschakelen terwijl d e rij-
snelheid of het motortoerental te
hoo g is kan lei den tot slippen van
het achterwiel of overtoeren van de
motor. Dit kan resulteren in verlies
van de controle over de machine,
een on geval en letsel. Het kan ook
resulteren in scha de aan de motor
of de aan drijflijn.
DAU16811
Tips voor een zuini g b ran dstof-
ver bruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
 Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
 Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
 Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
UB7ND0D0.book Page 4 Tuesday, October 6, 2020 2:17 PM

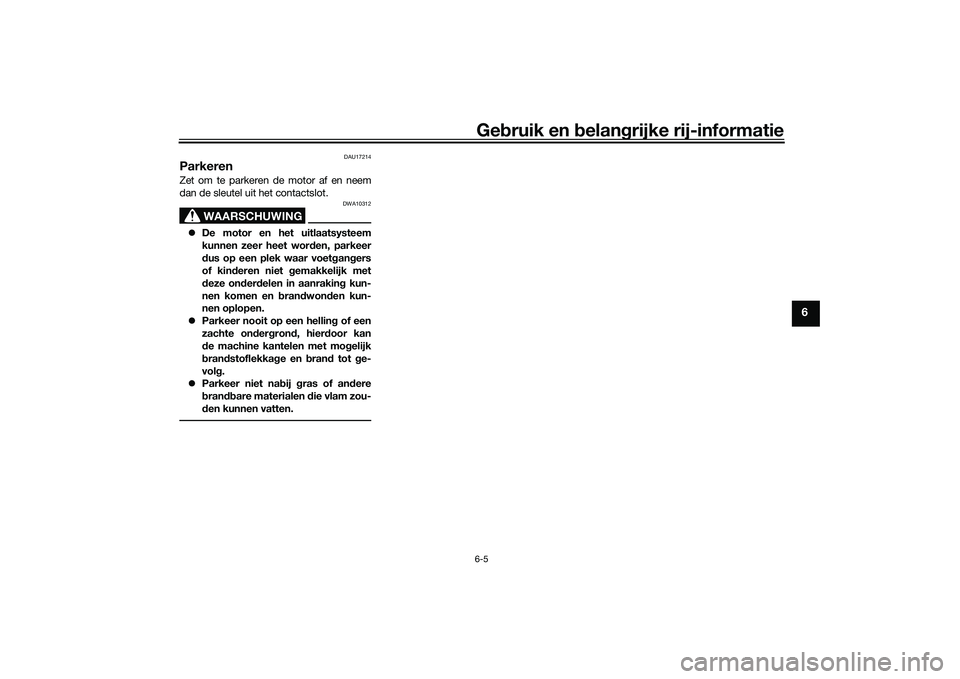

Gebruik en belan grijke rij-informatie6-5
6
DAU17214
ParkerenZet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312
 De motor en het uitlaatsysteem
kunnen zeer heet wor den, parkeer
d us op een plek waar voet gan gers
of kin deren niet gemakkelijk met
d eze on der delen in aanrakin g kun-
nen komen en b randwon den kun-
nen oplopen.
 Parkeer nooit op een hellin g of een
zachte on der gron d, hier door kan
d e machine kantelen met mo gelijk
b ran dstoflekka ge en b rand tot g e-
vol g.
 Parkeer niet na bij gras of an dere
b ran dbare materialen die vlam zou-
d en kunnen vatten.
UB7ND0D0.book Page 5 Tuesday, October 6, 2020 2:17 PM

Periodiek on derhou d en afstelling
7-1
7
DAU17246
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is
verplicht de optimale veiligheid te waarbor-
gen. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van on der-
hou d aan d e machine ver groot het risico
op letsel of overlij den tij dens het uitvoe-
ren van on derhou d of het rij den met de
machine. Als u niet beken d b ent met
voertui gon derhou d, laat het on derhou d
d an uitvoeren d oor uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van on derhou d d e
motor af tenzij an ders aan geg even.
 Een draaien de motor heeft bewe-
g en de delen die lichaamsd elen of
kled ing kunnen grijpen en elektri-
sche on der delen die schokken of
b ran d kunnen veroorzaken.
 Het laten d raaien van d e motor tij-
d ens het uitvoeren van on derhou d
kan lei den tot oo gletsel, bran dwon-
d en, bran d of koolmonoxi dever gif-
ti g in g, mo gelijk met de dood tot
g evol g. Zie pa gina 1-2 voor meer in-
formatie over koolmonoxi de.
WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voerin gen kunnen tij dens het geb ruik
zeer heet wor den. Laat on der delen van
het remsysteem afkoelen alvorens deze
aan te raken.
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwalite it, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
UB7ND0D0.book Page 1 Tuesday, October 6, 2020 2:17 PM

Periodiek on derhoud en afstelling
7-2
7
DAU85230

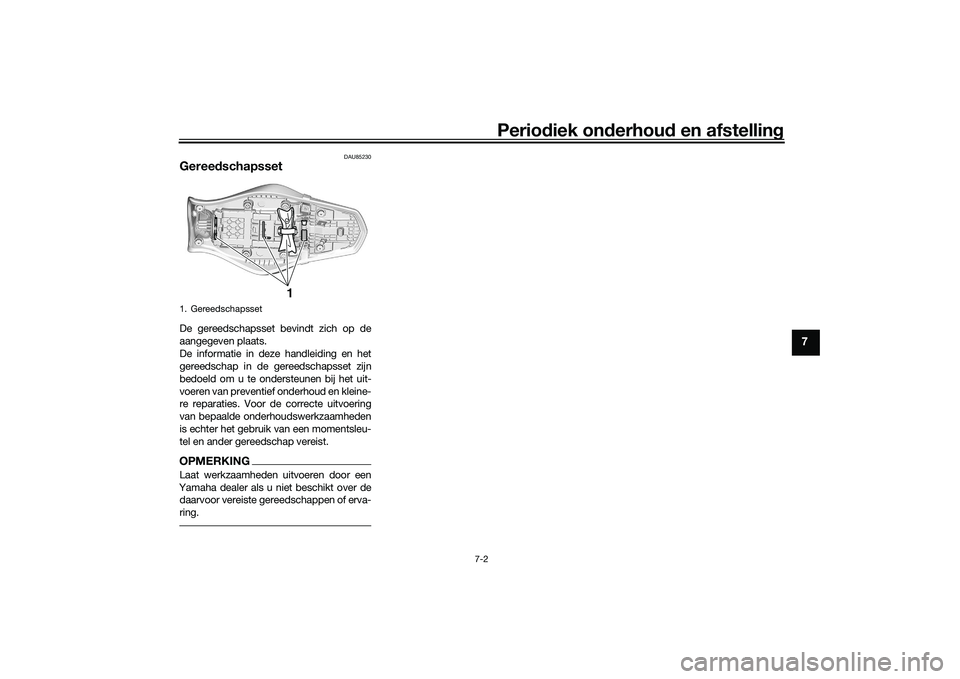

GereedschapssetDe gereedschapsset bevindt zich op de
aangegeven plaats.
De informatie in deze handleiding en het
gereedschap in de gereedschapsset zijn
bedoeld om u te ondersteunen bij het uit-
voeren van preventief onderhoud en kleine-
re reparaties. Voor de correcte uitvoering
van bepaalde onderhoudswerkzaamheden
is echter het gebruik van een momentsleu-
tel en ander gereedschap vereist.OPMERKINGLaat werkzaamheden uitvoeren door een
Yamaha dealer als u niet beschikt over de daarvoor vereiste gereedschappen of erva-
ring.1. Gereedschapsset
1
UB7ND0D0.book Page 2 Tuesday, October 6, 2020 2:17 PM

Periodiek on derhou d en afstelling
7-3
7
DAU71033

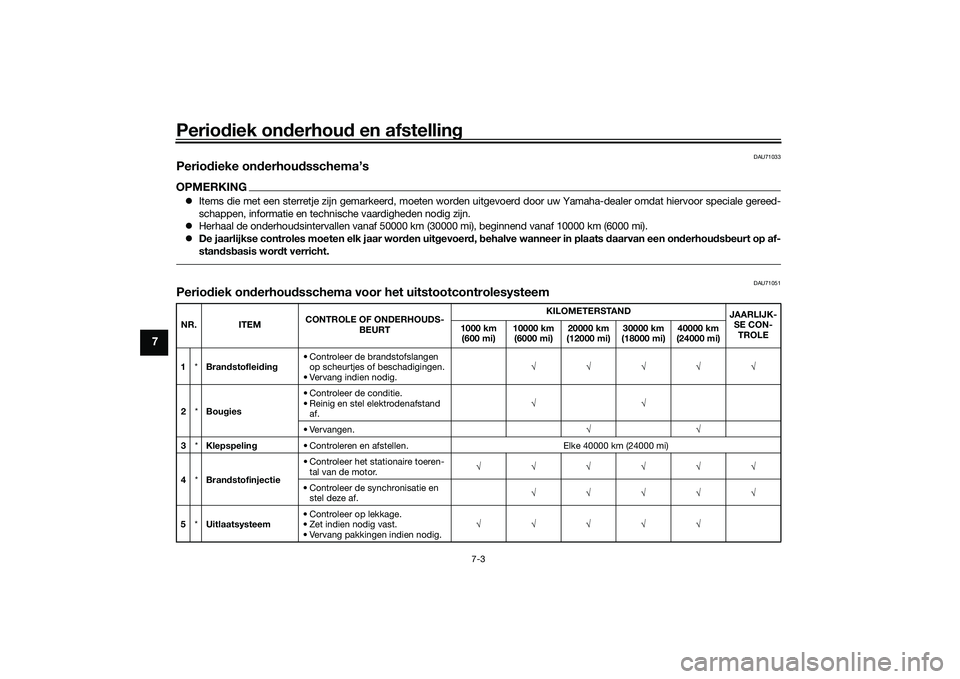

Perio dieke on derhou dsschema’sOPMERKING Items die met een sterretje zijn gemarkeerd, moeten worden uitgevoerd door uw Yamaha-dealer omdat hiervoor speciale gereed-
schappen, informatie en technische vaardigheden nodig zijn.
 Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
 De jaarlijkse controles moeten elk jaar wor den uit gevoer d, b ehalve wanneer in plaats daarvan een on derhou dsb eurt op af-
stan dsb asis wor dt verricht.
DAU71051
Perio diek on derhou dsschema voor het uitstootcontrolesysteemNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Bran dstoflei din g • Controleer de brandstofslangen
op scheurtjes of beschadigingen.
• Vervang indien nodig. √√√√√
2 *Bou gies • Controleer de conditie.
• Reinig en stel elektrodenafstand
af. √√
• Vervangen. √√
3 *Klepspelin g • Controleren en afstellen. Elke 40000 km (24000 mi)
4 *Bran dstofinjectie • Controleer het stationaire toeren-
tal van de motor. √√√√√√
• Controleer de synchronisatie en stel deze af. √√√√√
5 *Uitlaatsysteem • Controleer op lekkage.
• Zet indien nodig vast.
• Vervang pakkingen indien nodig. √√√√√
UB7ND0D0.book Page 3 Tuesday, October 6, 2020 2:17 PM
