YAMAHA MT-09 2021 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
4-13
4
OPMERKING De rondetimer kan alleen worden ge-
start als de motor draait.
 Als op de lichtsignaalschakelaar
wordt gedrukt, knippert de koplamp.
 Telkens als de rondetimer wordt ge-
pauzeerd, kan de werking worden
hervat door op de lichtsignaalschake-
laar te drukken.Picto gram remre gelsysteem “BC”
Dit pictogram wordt vervangen door de
waarschuwing hulpsysteem en de waar-
schuwing koelvloeistoftemperatuur als
deze worden geactiveerd.
Zie voor meer informatie over het BC-sy-
steem “BC” op pagina 3-3.
Waarschuwin g foutmo dus “Err”
Als zich een interne fout voordoet (bijv. uit-
val van de communicatie met een systeem-
regelaar), verschijnt de waarschuwing
foutmodus als volgt.
“Err” en waarschuwingslampje “ ” dui-
den op een ECU-fout.
Alleen “Err” duidt op een ABS ECU-fout.
OPMERKINGAfhankelijk van de aard van de fout werkt
het display mogelijk niet goed, waardoor
het onmogelijk kan zijn om de TCS-instel-
lingen te wijzigen. Daarnaast werkt het
ABS-systeem mogelijk niet goed. Wees ex-
tra voorzichtig bij het remmen en vraag on-
middellijk een Yamaha-dealer om de
machine na te kijken.Waarschuwin g hulpsysteem “ ”
Dit pictogram verschijnt als er een pro-
bleem wordt gedetecteerd in een niet-
motorgerelateerd systeem.
Waarschuwin gslampje
koelvloeistoftemperatuur “ ”
Dit pictogram verschijnt als de koelvloei-
stoftemperatuur oploopt tot 116 °C (241 °F)
of hoger. Stop de machine en schakel de
motor uit. Laat de motor afkoelen.LET OP
DCA10022
Laat de motor niet d raaien terwijl deze
oververhit is.
Waarschuwin gslampje olie druk “ ”
Dit pictogram verschijnt als de motorolie-
druk laag is. Als de machine voor het eerst
wordt ingeschakeld, moet nog oliedruk
worden opgebouwd. Daarom wordt dit pic-
togram weergegeven totdat de motor is ge-
start.OPMERKINGAls een storing wordt gedetecteerd, zal het
waarschuwingspictogram oliedruk doorlo-
pend knipperen.LET OP
DCA26410
Laat de motor niet draaien als d e olie-
d ruk laa g is.
UB7ND0D0.book Page 13 Tuesday, October 6, 2020 2:17 PM

Functies van instrumenten en bed ienin gselementen
4-14
4
DAU91457
Instellin gen MENUHet scherm MENU bevat de volgende in-
stellingenmodules. Selecteer een module
om gerelateerde instellingen te wijzigen. Toe
gan g en geb ruik van het instellin gen
MENU
Het instellingen MENU wordt als volgt ge-
bruikt:
Draai de wielschakelaar omhoog of omlaag
om items te markeren of waarden te verho-
gen of verlagen en druk de wielschakelaar
kort naar binnen om de selectie te bevesti-
gen.
Houd de wielschakelaar ingedrukt totdat
het scherm terugkeert naar de hoofdweer-
gave om het MENU op enig moment te ver-
laten.
OPMERKING Sommige schermen van het instellin-
genmenu bevatten een naar boven
wijzend driehoeksym bool. Selecteer
het driehoeksymbool om aangebrach-
te wijzigingen op te slaan en het huidi-
ge scherm af te sluiten. 
Als er machinebeweging wordt gede-
tecteerd, zal het systeem automatisch
het instellingen MENU afsluiten en te-
rugkeren naar het hoofdscherm.
 Sluit elk menu af met het drie-
hoeksymbool (indien weergegeven)
om te verzekeren dat de gewenste
wijzigingen worden opgeslagen. Als u
het instellingenmenu afsluit door de
wielschakelaar ingedrukt te houden,
worden wijzigingen mogelijk niet op-
geslagen.
“Display Settin g”
Met deze module kunt u de rondetijdmo-
dus en de toerentellerkleurmodus in- of uit-
schakelen.
Als de rondetijdmodus wordt geselecteerd,
geven de twee voertuiginformatiedisplays
op het hoofdscherm een rondetimer en een
Mo dule Beschrijvin g
“Exit” MENU afsluiten en terug-
keren naar het hoofd-
scherm
“Display Set-
ting” Rondetijdmodus in- of uit-
schakelen en toerenteller-
kleur aanpassen
“Manual TCS
Setting” TCS/SCS/LIF-instellingen
voor “TCS-MODE M” aan-
passen
“Vehicle Set-
ting” BC/QS-instellingen aan-
passen
“Shift Indica-
tor” Schakelindicator in- of uit-
schakelen en instellingen
van de toerenteller aan-
passen
“Maintenance” Onderhoudsintervallen be-
kijken en terugstellen
Display S
etting
Exit
Manual TCS S ettingVehicle S ettingShift Indicator
km/h
MENU
Brandstofverbruik en
maateenheden instellen
Helderheid van het scherm
aanpassen
Klok aanpassen
Alle instellingen terugzet-
ten naar fabrieksinstellin-
gen
Lap Time OFFTacho Color OFF
km/h
Display Setting
UB7ND0D0.book Page 14 Tuesday, October 6, 2020 2:17 PM

Functies van instrumenten en bed ienin gselementen
4-15
4
rondeteller weer. Schakel om de rondetijd-
modus af te sluiten de rondetimer uit in de
display-instelmodule.
Selecteer ON om de toerenteller te wisse-
len naar de kleurmodus.
“Manual TCS Setting ”
Met deze module kunt u de “TCS-MODE
M” aanpassen. Deze modus is toegankelijk
via het hoofdscherm door middel van de
schakelaars MODE.
TCSDit model gebruikt een variabel tractiecon-
trolesysteem. Voor elk instelllingsniveau
geldt dat hoe meer de machine helt, hoe
meer tractiecontrole (systeeminterventie) er
wordt toegepast.
Er zijn 3 instellingsniveaus beschikbaar
voor de “TCS-MODE M”. Instellingsniveau 1 oefent de minste alge-
hele systeeminterventie uit, terwijl instel-
lingsniveau 3 de meeste algehele
tractiecontrole uitoefent.
OPMERKING
TCS kan alleen worden in- of uitge-
schakeld via het hoofdscherm met be-
hulp van de schakelaars MODE.
 SCS en LIF kunnen onafhankelijk van
TCS worden uitgeschakeld voor
“TCS-MODE M”.
 Als “TCS-MODE” op “OFF” wordt ge-
zet op het hoofdscherm: worden TCS,
SCS en LIF ook uitgeschakeld.SCSSCS kan worden ingesteld op OFF, 1, 2 en
3.
OFF schakelt de anti-uitbreekregeling uit,
instellingsniveau 1 oefent de minste sy-
steeminterventie uit en instellingsniveau 3
oefent de meeste systeeminterventie uit.
LIFLIF kan worden ingesteld op OFF, 1, 2 en 3.
Instellingsniveau 1 oefent de minste sy-
steeminterventie uit en instellingsniveau 3
reduceert het loskomen van het voorwiel
het meest.
OFF schakelt LIF uit. “Vehicle Setting
”
Via de voertuiginstelmodule kunt u de in-
stellingen van het BC- en QS-systeem aan-
passen.
BC
Het remregelsysteem heeft twee instellin-
gen, BC1 en BC2. Selecteer BC1 als u al-
leen het standaard ABS wilt gebruiken.
TCS 1SC S 1LIF 1
km/h
Manual TCS Setting
BC SettingQS S etting
km/h
Vehicle Setting
km/h
BC Setting
BC
2
UB7ND0D0.book Page 15 Tuesday, October 6, 2020 2:17 PM

Functies van instrumenten en bed ienin gselementen
4-16
4
Selecteer BC2 om het remregelsysteem de
remdruk verder te la ten reguleren in de
bochten om laterale wielslip te beperken.OPMERKINGVoor ervaren rijders en bij circuitgebruik
kan het BC2-remsysteem bij wisselende
omstandigheden vroeger ingrijpen dan ver-
wacht in relatie tot uw beoogde snelheid of
lijn in de bochten.QSDe indicators van het snelschakelsysteem
zijn verdeeld in de secties QS en QS .
QS en QS zijn niet gekoppeld en kun-
nen onafhankelijk van elkaar worden in- of
uitgeschakeld.
QS kan worden ingesteld op ON of OFF. In de stand OFF wordt de betreffende op-
of terugschakelfunctie uitgeschakeld. In
dat geval moet bij schakelen in die richting
de koppelingshendel worden gebruikt.
OPMERKINGAls de QSS-instelling niet kan worden ge-
wijzigd: schakel de motor uit met de ver-
snellingsbak in de vrijstand en wijzig dan de
instelling.“Shift In
dicator”
Met deze module kan een aangepaste
schakelindicator worden ingesteld. Als het
motortoerental (in toeren per minuut, tpm)
in het gespecificeerde bereik ligt, gaat de
schakelindicator knipperen.
Deze module heeft 3 opties:
“IND Mode” - de schakelindicator kan wor-
den in- of uitgeschakeld “IND Start” - het toerental waarbij de indi-
cator begint te knipperen kan worden ge-
kozen. Draai na select
ie de wielschakelaar
omhoog of omlaag om de toerentalwaarde
met stappen van 200 tpm te verhogen of
verlagen. “IND Start” kan worden ingesteld
tussen 6000 - 12800 tpm.
“IND Stop” - het toerental waarbij de indi-
cator stopt met knipperen kan worden ge-
kozen. Draai na select ie de wielschakelaar
omhoog of omlaag om de toerentalwaarde
met stappen van 200 tpm te verhogen of
verlagen. “IND Stop” kan worden ingesteld
tussen 6200 - 13000 tpm.
“Maintenance”
Met deze module kunt u de afgelegde af-
stand tussen motorolieverversingen regi-
streren (gebruik het item OIL), evenals twee
andere items naar keuze (gebruik INTER-
VAL 1 en INTERVAL 2).
km/h
QS Setting
Q S ONQS ON
km/h
Shift Indicator
IND Mode ONIND Start 8000 r/minIND Stop 10000 r/min
OIL
INTERAVAL 1INTERAVAL 2 1000
km/h
km
1000
km
1000
km
Maintenance
UB7ND0D0.book Page 16 Tuesday, October 6, 2020 2:17 PM

Functies van instrumenten en bed ienin gselementen
4-17
4
Om een onderhoudsritteller terug te stellen,
selecteert u deze en houdt u vervolgens de
wielschakelaar ingedrukt.OPMERKINGNamen van onderhoudsitems kunnen niet
worden gewijzigd.“Unit”
Met deze module kunt u de weergave wis-
selen tussen metrische en imperiale maat-
eenheden.
Bij gebruik van kilometers kunnen de een-
heden voor brandstofverbruik worden ge-
wisseld tussen “km/L” of “L/100km”. Bij
gebruik van mijlen is MPG beschikbaar.
Temperatuureenheden kunnen worden ge-
wisseld tussen Celsius en Fahrenheit. “Bri
ghtness”
Met deze module kunt u het algemene hel-
derheidsniveau van het weergavescherm
aanpassen.
Selecteer het gewenste helderheidsniveau
door de wielschakelaar te draaien en druk
vervolgens op de wielschakelaar om de in-
stelling vast te leggen en terug te keren
naar het bovenste scherm MENU. “Clock”
Met deze module kunt u de klok instellen.
Als de klokmodule wordt geselecteerd,
worden de uren gemarkeerd.
Stel de uren in door de wielschakelaar te
draaien. Druk op de schakelaar om de in-
stelling te bevestigen en de minuten te mar-
keren.
Na bevestiging van de minuten keert de
weergave terug naar het scherm MENU.
km or mile
kmL/100km°C
km/L or L/100km
°C or °F
km/h
Unit
km/h
Brightness
1
km/h
Clock
0010
UB7ND0D0.book Page 17 Tuesday, October 6, 2020 2:17 PM

Functies van instrumenten en bed ienin gselementen
4-18
4
“All Reset”
Met deze module kunt u alle instellingen
(behalve de kilometert eller en de klok) te-
rugstellen naar de standaard- of fabrieksin-
stellingen.
Selecteer YES om alle items terug te stel-
len. Nadat YES is geselecteerd, worden alle
items teruggesteld en keert de weergave
automatisch terug naar het scherm MENU.
DAU12823
Koppelin gshen delTrek om de aandrijflijn te ontkoppelen van
de motor, bijvoorbeeld om te schakelen, de
koppelingshendel in. Laat de hendel los om
de koppeling te laten aangrijpen, zodat ver-
mogen wordt overgebracht op het achter-
wiel.OPMERKINGVoor soepel schakelen moet de hendel snel
worden ingetrokken en langzaam worden
losgelaten. (Zie pagina 6-3.)
DAU83690
Schakelpe daalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor. Beweeg het scha-
kelpedaal omhoog om te schakelen naar
een hogere versnelling. Beweeg het scha-
kelpedaal omlaag om te schakelen naar
een lagere versnelling. (Zie pagina 6-3.)
De schakelstang is voorzien van een scha-
kelsensor, die deel uitmaakt van het snel-
schakelsysteem. De schakelsensor
detecteert bewegingen omhoog en omlaag
en de kracht waarmee het schakelpedaal
wordt bediend.
NOYES
km/h
All Reset
1. Koppelingshendel
1 1 1
1. Schakelpedaal
2. Schakelsensor
1 1 1
2 2
UB7ND0D0.book Page 18 Tuesday, October 6, 2020 2:17 PM

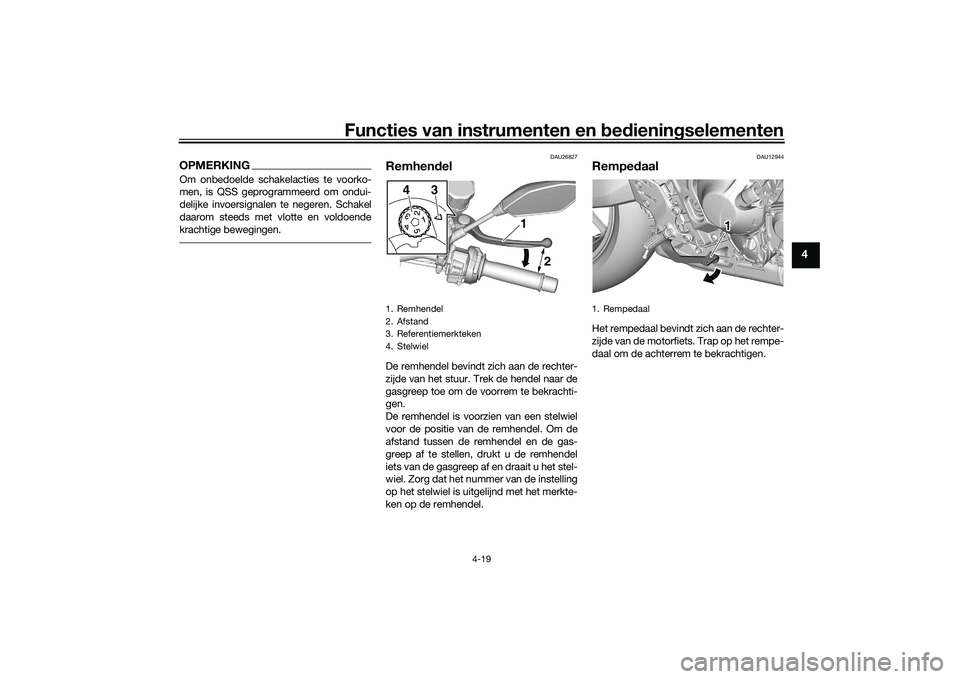

Functies van instrumenten en bed ienin gselementen
4-19
4
OPMERKINGOm onbedoelde schakelacties te voorko-
men, is QSS geprogrammeerd om ondui-
delijke invoersignalen te negeren. Schakel
daarom steeds met vlotte en voldoende
krachtige bewegingen.
DAU26827
Remhen delDe remhendel bevindt zich aan de rechter-
zijde van het stuur. Trek de hendel naar de
gasgreep toe om de voorrem te bekrachti-
gen.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de gas-
greep af te stellen, drukt u de remhendel
iets van de gasgreep af en draait u het stel-
wiel. Zorg dat het nummer van de instelling
op het stelwiel is uitgelijnd met het merkte-
ken op de remhendel.
DAU12944
Rempe daalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
1. Remhendel
2. Afstand
3. Referentiemerkteken
4. Stelwiel
1
2
4
3
1. Rempedaal
1 1 1
UB7ND0D0.book Page 19 Tuesday, October 6, 2020 2:17 PM

Functies van instrumenten en bed ienin gselementen
4-20
4
DAU91461
Remre gelsysteem (BC)Het remregelsysteem reguleert de hydrauli-
sche remdruk naar de wielen voor en ach-
ter afzonderlijk als de remmen worden
bekrachtigd en blokkeren van de wielen
wordt gedetecteerd. Het systeem heeft
twee instellingen die kunnen worden gewij-
zigd in het instellingen-MENU. (Zie pagina
4-15.)
BC1 is het standaard ABS, dat de remdruk
aanpast op basis van de rijsnelheid en de
wielsnelheidsgegevens. BC1 is ontworpen
om in te grijpen en de remkracht te maxi-
maliseren bij rechtuit rijden. BC2 gebruikt
aanvullende informatie van de IMU om de
toegepaste remkracht in bochten te regule-
ren om laterale wielslip te beperken.
Gebruik de remmen met ABS net zoals
conventionele remmen. Als het remregelsy-
steem wordt geactiveerd, kan een pulsatie
voelbaar zijn in de remhendel of het rempe-
daal doordat de hydraulische eenheid
wordt ingeschakeld en de remdruk ver-
laagt. Ga in dat geval door met de bedie-
ning van de remhendel en het rempedaal
en laat het ABS het werk doen. Ga niet
pompend remmen, dit vermindert de rem-
effectiviteit.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertui g is uitg erust
met ABS.  Het ABS-systeem functioneert het
effectiefst over lan ge remwe gen.
 Op bepaal de oppervlakken, zoals
slechte weg en of grin dwe gen, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn d an zonder ABS-
systeem.De hydraulische eenheid wordt bewaakt
door de ABS-ECU, die het systeem bij een
storing terugzet naar conventioneel rem-
men.
WAARSCHUWING
DWA20891
Het remre gelsysteem vormt geen ver-
van gin g voor het g eb ruik van de juiste
rij- en remtechnieken. Het remreg elsy-
steem kan niet elk g ripverlies als gevol g
van overmati g remmen b ij hoge snelhe-
d en of laterale wielslip bij remmen op
g la dde oppervlakken voorkomen.OPMERKINGHet ABS voert een zelfdiagnosetest uit
wanneer de machine wordt gestart en een
snelheid bereikt van 5 km/h (3 mi/h). Tij- dens deze test kan de hydraulische rege-
leenheid een klikgeluid maken en kan een
trilling worden gevoeld in de remhendel of
het rempedaal. Dit is normaal.
LET OP
DCA20100
Let op d
at de wielsensor en de rotor van
d e wielsensor niet beschad igd raken,
an ders kan het ABS-systeem niet meer
naar behoren werken.1. Opneemring voorwielsensor
2. Voorwielsensor
1 1 1
2 2
UB7ND0D0.book Page 20 Tuesday, October 6, 2020 2:17 PM

Functies van instrumenten en bed ienin gselementen
4-21
4
DAU13077
Tank dopOpenen van de tankd op
Open het slotplaatje op de tankdop, steek
de sleutel in en draai deze dan 1/4 slag
rechtsom. Het slot wordt ontgrendeld en de
tankdop kan worden verwijderd.
Sluiten van d e tankdop
Duw de brandstoftankdop omlaag met de
sleutel nog ingestoken. Draai de sleutel 1/4
slag linksom, neem de sleutel uit en sluit
dan het slotplaatje.
OPMERKINGDe tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de tank-
dop niet correct gesloten en vergrendeld is.
WAARSCHUWING
DWA11092
Na het tanken moet de tank dop goe d
wor den aan ged raai d. Door b randstof-
lekka ge ontstaat bran dgevaar.
1. Opneemring achterwielsensor
2. Achterwielsensor
1 1 1 2 2
1. Slotplaatje tankdop
2. Ontgrendelen.
1
2
UB7ND0D0.book Page 21 Tuesday, October 6, 2020 2:17 PM

Functies van instrumenten en bed ienin gselementen
4-22
4
DAU13222

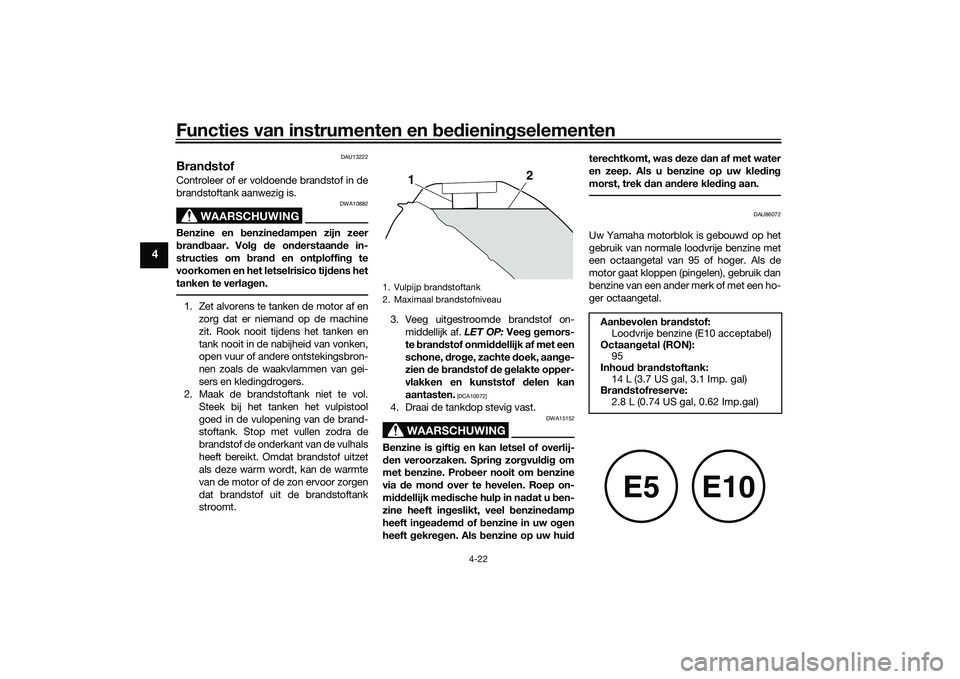

Bran dstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzined ampen zijn zeer
b ran dbaar. Vol g de on derstaan de in-
structies om bran d en ontploffin g te
voorkomen en het letselrisico tij dens het
tanken te verla gen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt. 3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Veeg g emors-
te bran dstof onmi ddellijk af met een
schone, dro ge, zachte doek, aan ge-
zien de bran dstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is gifti g en kan letsel of overlij-
d en veroorzaken. Sprin g zor gvul dig om
met benzine. Pro beer nooit om benzine
via de mon d over te hevelen. Roep on-
mi ddellijk me dische hulp in na dat u b en-
zine heeft in geslikt, veel benzine damp
heeft in gead emd of b enzine in uw o gen
heeft gekreg en. Als b enzine op uw hui dterechtkomt, was
deze dan af met water
en zeep. Als u benzine op uw kle din g
morst, trek d an andere kled ing aan.
DAU86072
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van 95 of hoger. Als de
motor gaat kloppen (pingelen), gebruik dan
benzine van een ander merk of met een ho-
ger octaangetal.
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
1
2
Aan bevolen bran dstof:
Loodvrije benzine (E10 acceptabel)
Octaan getal (RON):
95
Inhou d b ran dstoftank:
14 L (3.7 US gal, 3.1 Imp. gal)
Bran dstofreserve:
2.8 L (0.74 US gal, 0.62 Imp.gal)
E5
E10
UB7ND0D0.book Page 22 Tuesday, October 6, 2020 2:17 PM
