YAMAHA MT-09 2022 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
7-22
7
DAU22734
De remvloeistof verversenLaat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn. Remkeerringen: elke 2 jaar
 Remslangen: elke 4 jaar
DAU22762
Spanning aandrijfkettingDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU91552
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.2. Schakel de versnellingsbak in de vrij- stand.
3. Zoek het middelste punt van de ket- ting (positie B) door in voorwaartse
richting te meten (ca. 32 mm (1.26 in))
vanaf de rand van de aandrijfketting-
beschermer zoals afgebeeld. 4. Duw het midden van de aandrijfket-
ting omlaag en meet de afstand A van
de kettingbeschermer naar het mid-
den van de omlaag geduwde ketting-
schakel op positie B.
1. Rand van de aandrijfkettingbeschermer
2. Positie B
1. Kettingbeschermer
2. Afstand A2 1
21
UB7ND1D0.book Page 22 Monday, August 30, 2021 2:32 PM

Periodiek onderhoud en afstelling
7-23
7
5. Als afstand A onjuist is, stel deze danals volgt af. LET OP: Een onjuiste
kettingspanning leidt tot overbelas-
ting van de motor en andere essen-
tiëIe onderdelen van de machine en
kan resulteren in overslaan of bre-
ken van de ketting. Als afstand A
meer dan 46.0 mm (1.81 in) be-
draagt, kan de ketting het frame, de
achterbrug en andere delen be-
schadigen. Houd om dit te voorko-
men de kettingspanning binnen de
gespecificeerde waarden.
[DCA23070]
DAU74260
Om de spanning van de aandrijfketting
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt.1. Draai de wielasmoer los en draai dan de borgmoeren los aan beide zijden
van de achterbrug. 2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.
OPMERKINGGebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om zeker te zijn dat beide ket-
tingspanners dezelfde positie hebben.3. Trek de asmoer en daarna de borg-moeren aan met de voorgeschreven
aanhaalmomenten.
Afstand A:
36.0–41.0 mm (1.42–1.61 in)
1. Aandrijfkettingspanner
2. Wielasmoer
3. Stelbout spanning aandrijfketting
4. Borgmoer
5. Uitlijnmerktekens
5 3
1 2
4
1. Stelbout spanning aandrijfketting
2. BorgmoerAanhaalmomenten:
Wielasmoer:
105 N·m (10.5 kgf·m, 77 lb·ft)
Borgmoer: 16 N·m (1.6 kgf·m, 12 lb·ft)
(a) 1
2
(b)
UB7ND1D0.book Page 23 Monday, August 30, 2021 2:32 PM

Periodiek onderhoud en afstelling
7-24
7
4. Zorg ervoor dat de kettingspanners indezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
DAU23027
De aandrijfketting reinigen en
smerenDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen of in vochtige ge-
bieden is gereden.1. Reinig de aandrijfketting met een aan-drijfkettingreinigingsmiddel en een
zacht borsteltje. LET OP: Reinig de
aandrijfketting niet met stoomreini-
gers, hogedrukreinigers of onge-
schikte oplosmiddelen om schade
aan de O-ringen te voorkomen.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met een speciaal smeermiddel voor O-
ringkettingen. LET OP: Breng geen
motorolie of andere smeermiddelen aan op de aandrijfketting, deze kun-
nen stoffen bevatten die de O-rin-
gen kunnen beschadigen.
[DCA11112]
UB7ND1D0.book Page 24 Monday, August 30, 2021 2:32 PM

Periodiek onderhoud en afstelling
7-25
7
DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenbehuizing van ka-
bels kan leiden tot interne roestvorming
en storing veroorzaken met de bewe-
ging van kabels. Vervang beschadigde
kabels zo snel mogelijk om onveilige
omstandigheden te voorkomen.
[DWA10712] DAU82490
Gasgreep controleren en smerenDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet het gaskabelhuis door een
Yamaha dealer worden gesmeerd volgens de intervalperioden vermeld in het periodie-
ke onderhoudsschema.
DAU44276
Controleren en smeren van rem-
en schakelpedalenDe werking van het re m- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempedaal
Schakelpedaal
Aanbevolen smeermiddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UB7ND1D0.book Page 25 Monday, August 30, 2021 2:32 PM

Periodiek onderhoud en afstelling
7-26
7
DAU23144
Rem- en koppelingshendels con-
troleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhendel
Koppelingshendel
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddelen:Remhendel:
Siliconenvet
Koppelingshendel: Lithiumvet
UB7ND1D0.book Page 26 Monday, August 30, 2021 2:32 PM

Periodiek onderhoud en afstelling
7-27
7
DAU89101
Zijstandaard controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te repareren. Een slecht functionerende
zijstandaard kan het wegdek raken en u
afleiden, waardoor u de controle over de
machine kunt verliezen.
DAUM1653
Achterbrugscharnierpunten
smerenDe achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren 1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk hetstuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
Aanbevolen smeermiddel: Molybdeenvet
Aanbevolen smeermiddel:Lithiumvet
UB7ND1D0.book Page 27 Monday, August 30, 2021 2:32 PM

Periodiek onderhoud en afstelling
7-28
7
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te con- troleren.
DAU23285
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Breng het voorwiel van de grond. (Zie
pagina 7-33.) WAARSCHUWING!
Ondersteun de machine zorgvuldig
om omvallen en mogelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on- derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
UB7ND1D0.book Page 28 Monday, August 30, 2021 2:32 PM

Periodiek onderhoud en afstelling
7-29
7
DAU93820
AccuLET OP
DCA22960
Gebruik uitsluitend de gespecificeerde
originele YAMAHA-accu. Bij gebruik van
een andere accu kan de IMU uitvallen,
waardoor de motor afslaat. De accu bevindt zich onder het zadel. (Zie
pagina 4-24.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige bran dwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden na-
bij accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
• UITWENDIG: Spoel overvloedig met water.
• INWENDIG: Drink grote hoeveel- heden water of melk en roep di-
rect de hulp in van een arts.
• OGEN: Spoel gedurende 15 mi- nuten met water en roep direct
medische hulp in.
 Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.LET OP
DCA16522
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een speci-
ale acculader (met constante spanning)
vereist. Bij gebruik van een conventione-
le acculader raakt de accu beschadigd.Om de accu op te bergen
1. Als de machine langer dan een maand
niet wordt gebruikt, verwijder dan de
accu, laad deze volledig bij en berg
hem dan weg op een koele en droge
plek. LET OP: Zet alvorens de accu
te verwijderen het contactslot uit en
haal eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16304]
2. Als de accu langer dan twee maanden wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
1. Positieve accukabel (rood)
2. Accu
3. Negatieve accukabel (zwart)
3 3
2 1
3
2 1
UB7ND1D0.book Page 29 Monday, August 30, 2021 2:32 PM

Periodiek onderhoud en afstelling
7-30
7
3. Laad de accu volledig bij alvorensdeze te installeren. LET OP: Zet alvo-
rens de accu te plaatsen het con-
tactslot uit en sluit eerst de
positieve kabel en daarna de nega-
tieve kabel aan.
[DCA16842]
4. Controleer na installatie of de accuka- bels correct zijn aangesloten op de
accupolen.LET OP
DCA16531
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
DAU91572
De zekeringen vervangenHet zekeringenkastje bevindt zich onder
het zadel. (Zie pagina 4-24.)
Vervang een zekering als volgt als deze is
doorgebrand.1. Zekeringenkastje
1 1 1
1. Zekering ontstekingssysteem O
2. Zekering signaleringssysteem
3. Zekering ontstekingssysteem
4. Koplampzekering
5. ABS ECU-zekering
6. Zekering brandstofinjectiesysteem
7. Zekering elektronische smoorklep
8. Back-upzekering O
9. Hoofdzekering
10.Zekering ABS-motor
11.Zekering van de ABS-soleno

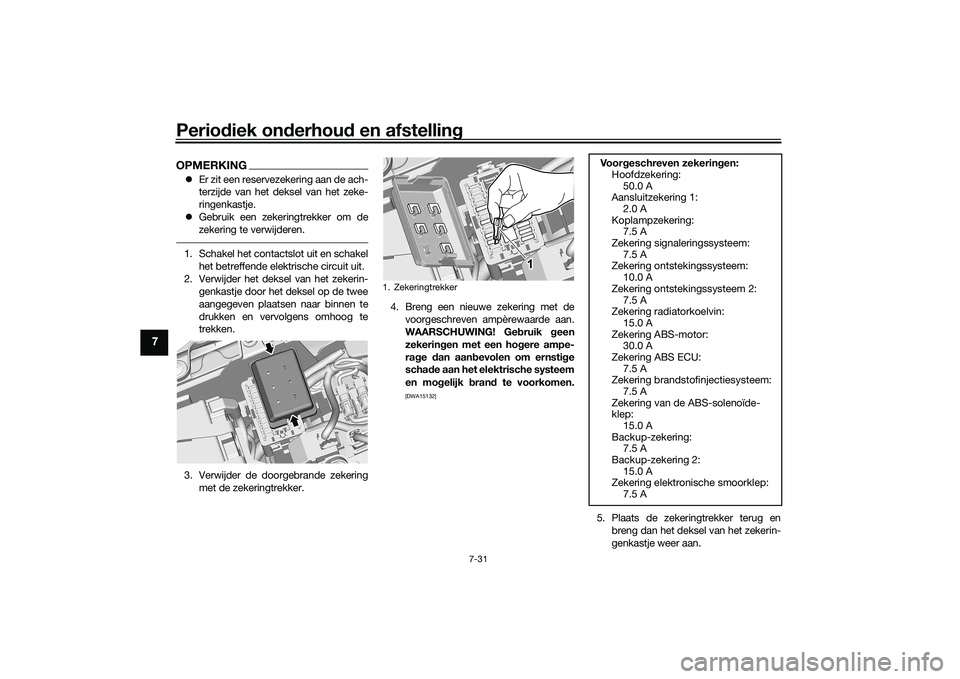

Periodiek onderhoud en afstelling
7-31
7
OPMERKINGEr zit een reservezekering aan de ach-
terzijde van het deksel van het zeke-
ringenkastje.
 Gebruik een zekeringtrekker om de
zekering te verwijderen.1. Schakel het contactslot uit en schakel
het betreffende elektrische circuit uit.
2. Verwijder het deksel van het zekerin- genkastje door het deksel op de twee
aangegeven plaatsen naar binnen te
drukken en vervolgens omhoog te
trekken.
3. Verwijder de doorgebrande zekering met de zekeringtrekker. 4. Breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15132]
5. Plaats de zekeringtrekker terug enbreng dan het deksel van het zekerin-
genkastje weer aan.
1. Zekeringtrekker
1 1 1
Voorgeschreven zekeringen:Hoofdzekering:
50.0 A
Aansluitzekering 1: 2.0 A
Koplampzekering: 7.5 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem: 10.0 A
Zekering ontstekingssysteem 2: 7.5 A
Zekering radiatorkoelvin:
15.0 A
Zekering ABS-motor: 30.0 A
Zekering ABS ECU: 7.5 A
Zekering brandstofinjectiesysteem:
7.5 A
Zekering van de ABS-solenoïde-
klep:
15.0 A
Backup-zekering: 7.5 A
Backup-zekering 2: 15.0 A
Zekering elektronische smoorklep:
7.5 A
UB7ND1D0.book Page 31 Monday, August 30, 2021 2:32 PM
