Información relativa a la seguridad
1-2
1
estado implicados en accidentes ni si-
quiera tienen un permiso de conducir
motocicletas vigente.
• No conduzca sin estar cualificado y no preste su motocicleta a perso-
nas que no lo estén.
• Conozca sus capacidades y sus lí- mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
• Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con la motocicleta
y todos sus mandos.
Muchos accidentes se han debido a
un error del conductor de la motoci-
cleta. Un error típico consiste en abrir-
se demasiado en una curva a causa
del exceso de velocidad o el subviraje
(ángulo de ladeo insuficiente para la
velocidad).
• Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según
el estado de la calzada y el tráfico.
• Señale siempre antes de girar o cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.
La postura del conductor y del pasa-
jero es importante para poder mante-
ner un control adecuado.
• Para mantener el control de la mo- tocicleta durante la marcha, el con-
ductor debe mantener ambas
manos en el manillar y ambos pies
en las estriberas.
• El pasajero debe sujetarse siempre al conductor, a la correa del asiento
o al asidero con las dos manos y
mantener ambos pies en las estri-
beras del pasajero. No lleve nunca
a un pasajero que no pueda mante-
ner firmemente ambos pies en las
estriberas.
No conduzca nunca bajo los efectos
del alcohol u otras drogas.
Esta motocicleta está diseñada única-
mente para circular en calle/carretera.
No es adecuado para caminos.
Protección personal
La mayoría de las muertes en accidentes
de motocicleta se producen por lesiones
en la cabeza. El uso de un casco de segu-
ridad es esencial en la prevención o reduc-
ción de las lesiones en la cabeza. Utilice siempre un casco homologa-
do.
Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.
El uso de una chaqueta, botas, panta-
lones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.
No lleve nunca prendas amplias que
puedan engancharse en los mandos,
las estriberas o en las ruedas y provo-
car lesiones o un accidente.
Utilice siempre ropa protectora que le
cubra las piernas, los tobillos y los
pies. El motor y el sistema de escape
están muy calientes durante la mar-
cha o después y pueden provocar
quemaduras.
El pasajero debe observar también las
precauciones indicadas anteriormen-
te.
Evite el envenenamiento por monóxi do
d e carbono
Los gases de escape del motor contienen
monóxido de carbono, un gas letal. La in-
halación de monóxido de carbono puede
provocar dolores de cabeza, mareo, som-
nolencia, nauseas, confusión y, por último,
la muerte.
UB7NS1S0.book Page 2 Thursday, August 26, 2021 1:23 PM
Page 12 of 108

Información relativa a la seguridad
1-3
1
El monóxido de carbono es un gas incolo-
ro, inodoro e insípido que puede estar pre-
sente aunque no se vea ni se huela nada
procedente del escape del motor. Se pue-
den acumular en tiempo muy breve niveles
letales de monóxido de carbono que le
postrarán rápidamente y le impedirán sal-
varse. Asimismo, en lugares cerrados o mal
ventilados pueden mantenerse niveles leta-
les de monóxido de carbono durante horas
o días. Si nota cualquier síntoma de enve-
nenamiento por monóxido de carbono
abandone el lugar inmediatamente, respire
aire fresco y SOLICITE TRATAMIENTO
MÉDICO.
No ponga el motor en marcha en un
lugar cerrado. Aunque intente eliminar
los gases de escape con extractores o
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.
No ponga en marcha el motor en el
exterior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas. Carga
La incorporación de accesorios o carga
que modifiquen la distribución del peso de
la motocicleta puede reducir su estabilidad
y manejabilidad. Para evitar la posibilidad
de un accidente, tenga mucho cuidado al
añadir carga o accesorios a la motocicleta.
Si ha añadido carga o accesorios a la mo-
tocicleta, conduzca con mucha precau-
ción. A continuación, además de
información sobre accesorios, exponemos
algunas reglas generales que se deben ob-
servar en caso de cargar equipaje o añadir
accesorios a la motocicleta:
El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima.
La utilización de un vehí-
culo sobrecarga do pue de ocasionar un
acci dente.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente: El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible de la motocicleta. Sujete bien
los objetos más pesados lo más cerca
posible del centro del vehículo y distri-
buya el peso lo más uniformemente posible en ambos lados de la motoci-
cleta a fin de reduci
r al mínimo el des-
equilibrio o la inestabilidad.
El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos a la motocicleta antes
de iniciar la marcha. Compruebe con
frecuencia las fijaciones de los acce-
sorios y las sujeciones de la carga.
• Ajuste correctamente la suspen-
sión en función de la carga que lle-
ve (únicamente en los modelos con
suspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
• No sujete nunca objetos grandes o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Tales objetos, como por ejemplo
sacos de dormir, bolsas de lona o
tiendas de campaña, pueden crear
inestabilidad en el manejo o dismi-
nuir la respuesta de la dirección.
Este vehículo no está diseña do
para arrastrar un remolque o para
acoplarle un si decar.
Carga máxima:
166 kg (366 lb)UB7NS1S0.book Page 3 Thursday, August 26, 2021 1:23 PM
Page 13 of 108

Información relativa a la seguridad
1-4
1
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no re-
comendadas específicamente por
Yamaha, incluso si las vende e instala un
concesionario Yamaha.
Repuestos, accesorios y mo dificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren su diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las pres-
taciones de la motocicleta. Revise
cuidadosamente el accesorio antes
de utilizarlo, a fin de cerciorarse de
que de ningún modo reduzca la dis-
tancia al suelo ni el ángulo de inclina-
ción, ni limite el recorrido de la
suspensión, el recorrido de la direc-
ción o el funcionamiento de los man-
dos ni obstaculice las luces o
reflectores.
• Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o grandes pueden afectar gravemen-
te a la estabilidad de la motocicleta
por sus efectos aerodinámicos. La
motocicleta puede adquirir una ten-
dencia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran ta-
maño.
• Algunos accesorios pueden obligar al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del mo-
tor, con el consiguiente peligro.
UB7NS1S0.book Page 4 Thursday, August 26, 2021 1:23 PM
Page 14 of 108

Información relativa a la seguridad
1-5
1
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 7-15 las especifica-
ciones de los neumáticos e información so-
bre su mantenimiento y sustitución.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones si-
guientes antes de transportar la motocicle-
ta en otro vehículo. Retire cualquier elemento suelto de la
motocicleta.
Compruebe que el grifo de gasolina (si
está equipado) esté cerrado y no haya
fugas de gasolina.
Ponga una marcha (modelos con
transmisión manual).
Asegure la motocicleta con sujecio-
nes o correas adecuadas fijadas a
piezas sólidas de la motocicleta,
como el bastidor o la brida triple de la
horquilla superior delantera (y no, por
ejemplo, los manillares montados en
goma, los intermitentes o cualquier
pieza que pudiera romperse). Elija la ubicación de las correas con deteni-
miento para evitar que generen fric-
ción y rayen las superficies pintadas
durante el transporte.
Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicle-
ta no rebote excesivamente durante el
transporte.UB7NS1S0.book Page 5 Thursday, August 26, 2021 1:23 PM
Page 15 of 108

Descripción
2-1
2
SAU10411

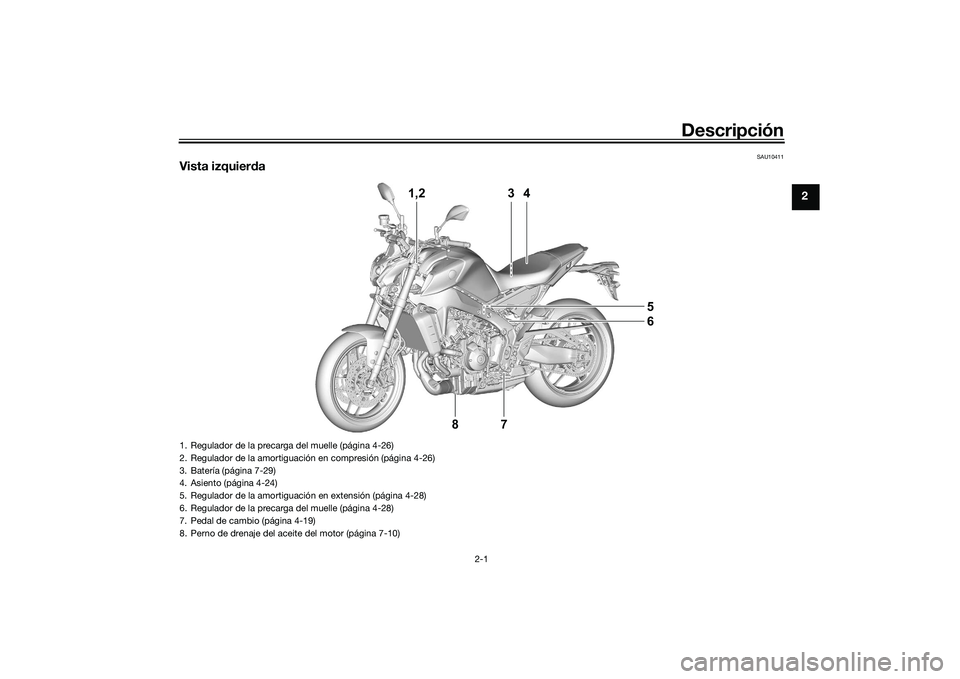

Vista izquierda
1,2 4
3
6
5
87
1. Regulador de la precarga del muelle (página 4-26)
2. Regulador de la amortiguación en compresión (página 4-26)
3. Batería (página 7-29)
4. Asiento (página 4-24)
5. Regulador de la amortiguación en extensión (página 4-28)
6. Regulador de la precarga del muelle (página 4-28)
7. Pedal de cambio (página 4-19)
8. Perno de drenaje del aceite del motor (página 7-10)
UB7NS1S0.book Page 1 Thursday, August 26, 2021 1:23 PM
Page 16 of 108

Descripción
2-2
2
SAU10421
Vista derecha
1 2 3,4
5
9
10 6
78
1. Fusibles (página 7-30)
2. Tapón del depósito de gasolina (página 4-21)
3. Regulador de la precarga del muelle (página 4-26)
4. Regulador de la amortiguación en extensión (página 4-26)
5. Depósito de líquido refrigerante (página 7-13)
6. Mirilla de control del nivel de aceite del motor (página 7-10)
7. Tapón de llenado de aceite del motor (página 7-10)
8. Pedal de freno (página 4-20) 9. Interruptor de la luz de freno trasero (página 7-19)
10.Depósito de líquido del freno trasero (página 7-20)UB7NS1S0.book Page 2 Thursday, August 26, 2021 1:23 PM
Page 17 of 108

Descripción
2-3
2
SAU10431

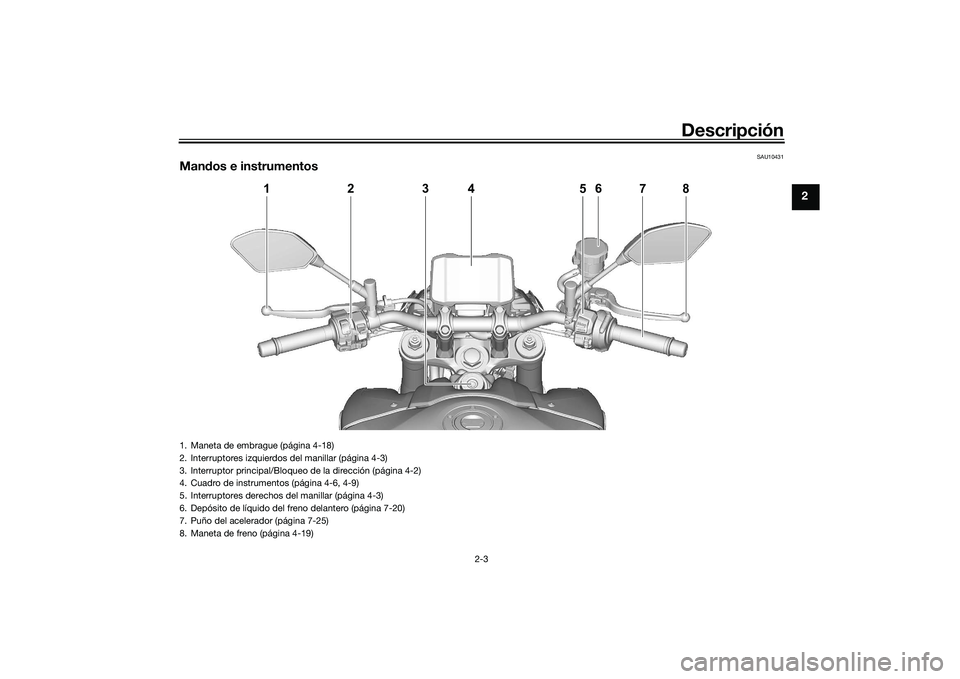

Mandos e instrumentos
1
2
4
6
5
7
8
3
1. Maneta de embrague (página 4-18)
2. Interruptores izquierdos del manillar (página 4-3)
3. Interruptor principal/Bloqueo de la dirección (página 4-2)
4. Cuadro de instrumentos (página 4-6, 4-9)
5. Interruptores derechos del manillar (página 4-3)
6. Depósito de líquido del freno delantero (página 7-20)
7. Puño del acelerador (página 7-25)
8. Maneta de freno (página 4-19)
UB7NS1S0.book Page 3 Thursday, August 26, 2021 1:23 PM
Page 18 of 108

Características especiales
3-1
3
SAU91323
“D-MODE”“D-MODE” es un sistema de control elec-
trónico de las prestaciones del motor.
ADVERTENCIA
SWA18440
No cambie el modo de con ducción con
el vehículo en movimiento.El sistema “D-MODE” consiste en 4 mapas
de control diferentes que regulan la res-
puesta y la potencia del motor para propor-
cionar al conductor una selección de
modos ajustados a sus preferencias y al
entorno de conducción.
D-MODE 1 - Respuesta deportiva del mo-
tor
D-MODE 2 - Respuesta moderada del mo-
tor
D-MODE 3 - Respuesta suave del motor
D-MODE 4 - Respuesta suave del motor y
limita la potenciaNOTA El ajuste actual de “D-MODE” se
muestra en el indicador MODE. (Con-
sulte la página 4-11).
El ajuste actual de “D-MODE” queda
guardado cuando se quita el contac-
to.
El sistema “D-MODE” se controla me-
diante los interruptores MODE; ver
más información en la página 4-4.
SAU91434
“TCS-MODE”Este modelo está equipado con el sistema
de control de tracción, el sistema de con-
trol de deslizamiento (SCS) y el sistema de
control de elevación (LIF). Dichos sistemas
se agrupan en “TCS-MODE”. “TCS-MO-
DE” tiene 4 ajustes:
“TCS-MODE M” se puede personalizar en
el MENU de ajustes, ver página 4-15.
Sistema de control d e tracción
El sistema de control de tracción ayuda a
mantener la tracción cuando se acelera en
superficies resbaladizas. Si los sensores
detectan que la rueda trasera empieza a
MODE Siste-
ma d e
con- trol d e
trac- ción SCS LIF
TCS-MODE 1 111
TCS-MODE 2 222
TCS-MODE M 1, 2, 3 OFF,
1, 2, 3 OFF,
1, 2, 3
TCS-MODE OFF DES-
CO-
NECT ADO
(OFF) DES-
CO-
NECT ADO
(OFF) DES-
CO-
NECT ADO
(OFF)
UB7NS1S0.book Page 1 Thursday, August 26, 2021 1:23 PM
Page 19 of 108

Características especiales
3-2
3

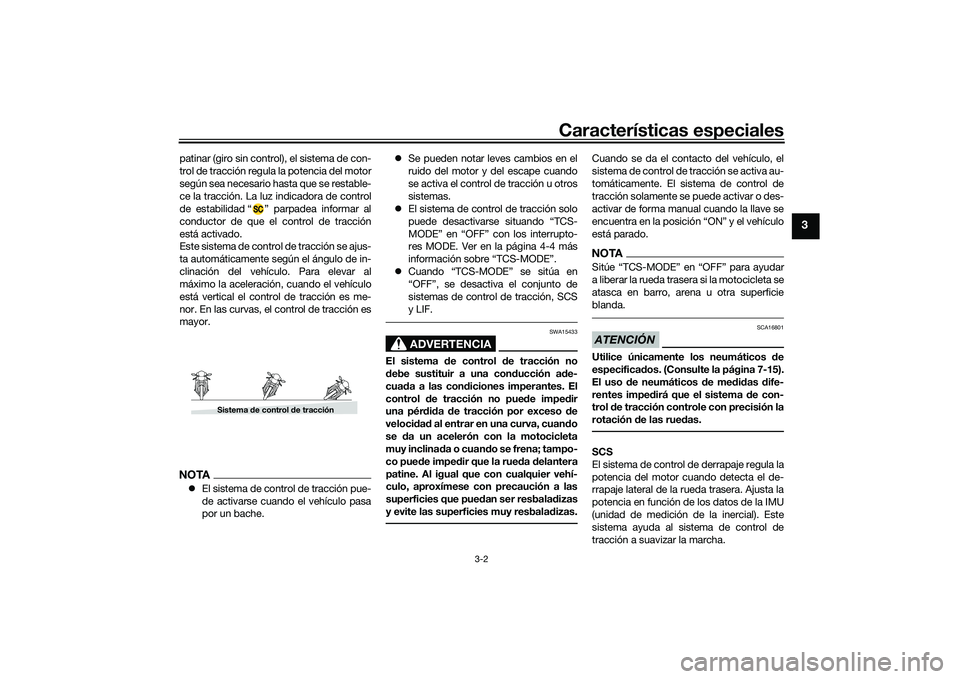

patinar (giro sin control), el sistema de con-
trol de tracción regula la potencia del motor
según sea necesario hasta que se restable-
ce la tracción. La luz indicadora de control
de estabilidad “ ” parpadea informar al
conductor de que el control de tracción
está activado.
Este sistema de control de tracción se ajus-
ta automáticamente según el ángulo de in-
clinación del vehículo. Para elevar al
máximo la aceleración, cuando el vehículo
está vertical el control de tracción es me-
nor. En las curvas, el control de tracción es
mayor.NOTAEl sistema de control de tracción pue-
de activarse cuando el vehículo pasa
por un bache.
Se pueden notar leves cambios en el
ruido del motor y del escape cuando
se activa el control de tracción u otros
sistemas.
El sistema de control de tracción solo
puede desactivarse situando “TCS-
MODE” en “OFF” con los interrupto-
res MODE. Ver en la página 4-4 más
información sobre “TCS-MODE”.
Cuando “TCS-MODE” se sitúa en
“OFF”, se desactiva el conjunto de
sistemas de control de tracción, SCS
y LIF.
ADVERTENCIA
SWA15433
El sistema d e control de tracción no
d ebe sustituir a una con ducción a de-
cuad a a las con diciones imperantes. El
control de tracción no pue de impe dir
una pér did a de tracción por exceso d e
veloci dad al entrar en una curva, cuan do
se da un acelerón con la motocicleta
muy inclina da o cuan do se frena; tampo-
co pue de impe dir que la rue da delantera
patine. Al igual que con cualquier vehí-
culo, aproxímese con precaución a las
superficies que pue dan ser resbala dizas
y evite las superficies muy resbala dizas.
Cuando se da el contacto del vehículo, el
sistema de control de tracción se activa au-
tomáticamente. El sistema de control de
tracción solamente se puede activar o des-
activar de forma manual cuando la llave se
encuentra en la posición “ON” y el vehículo
está parado.NOTA
a liberar la rueda trasera si la motocicleta se
atasca en barro, arena u otra superficie
blanda.ATENCIÓN
SCA16801
Utilice únicamente los neumáticos de
especificad os. (Consulte la página 7-15).
El uso de neumáticos d e medid as dife-
rentes impe dirá que el sistema d e con-
trol de tracción controle con precisión la
rotación d e las ruedas.SCS
El sistema de control de derrapaje regula la
potencia del motor cuando detecta el de-
rrapaje lateral de la rueda trasera. Ajusta la
potencia en función de los datos de la IMU
(unidad de medición de la inercial). Este
sistema ayuda al sistema de control de
tracción a suavizar la marcha.
Sistema de control de tracción
UB7NS1S0.book Page 2 Thursday, August 26, 2021 1:23 PM
Page 20 of 108

Características especiales
3-3
3
LIF

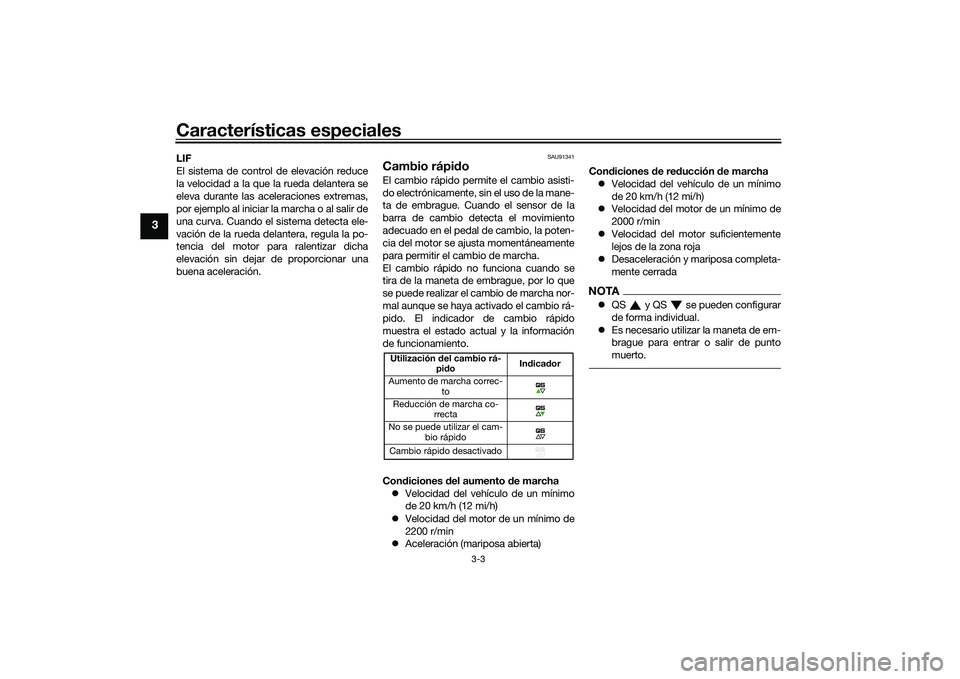

El sistema de control de elevación reduce
la velocidad a la que la rueda delantera se
eleva durante las aceleraciones extremas,
por ejemplo al iniciar la marcha o al salir de
una curva. Cuando el sistema detecta ele-
vación de la rueda delantera, regula la po-
tencia del motor para ralentizar dicha
elevación sin dejar de proporcionar una
buena aceleración.
SAU91341
Cambio rápidoEl cambio rápido permite el cambio asisti-
do electrónicamente, sin el uso de la mane-
ta de embrague. Cuando el sensor de la
barra de cambio detecta el movimiento
adecuado en el pedal de cambio, la poten-
cia del motor se ajusta momentáneamente
para permitir el cambio de marcha.
El cambio rápido no funciona cuando se
tira de la maneta de embrague, por lo que
se puede realizar el cambio de marcha nor-
mal aunque se haya activado el cambio rá-
pido. El indicador de cambio rápido
muestra el estado actual y la información
de funcionamiento.
Condiciones del aumento de marcha Velocidad del vehículo de un mínimo
de 20 km/h (12 mi/h)
Velocidad del motor de un mínimo de
2200 r/min
Aceleración (mariposa abierta) Condiciones de reducción de marcha
Velocidad del vehículo de un mínimo
de 20 km/h (12 mi/h)
Velocidad del motor de un mínimo de
2000 r/min
Velocidad del motor suficientemente
lejos de la zona roja
Desaceleración y mariposa completa-
mente cerrada
NOTAQS y QS se pueden configurar
de forma individual.
Es necesario utilizar la maneta de em-
brague para entrar o salir de punto
muerto.
Utilización del cambio rá-
pido Indicador
Aumento de marcha correc- to
Reducción de marcha co- rrecta
No se puede utilizar el cam- bio rápido
Cambio rápido desactivado
UB7NS1S0.book Page 3 Thursday, August 26, 2021 1:23 PM
