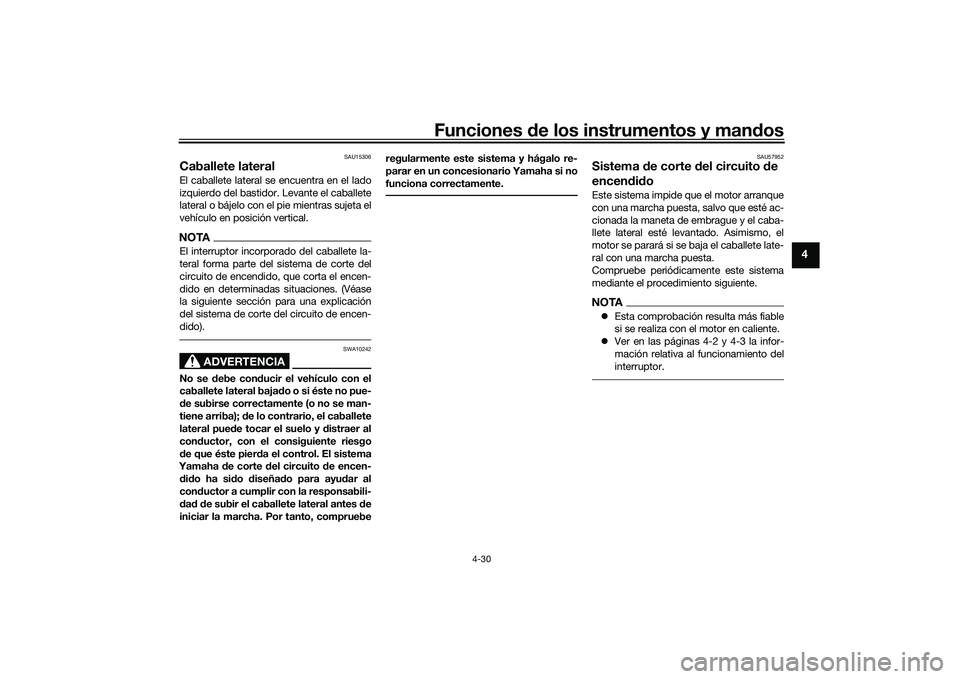

Funciones de los instrumentos y mandos
4-30
4
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encen-
dido ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU57952
Sistema de corte del circuito de
encendidoEste sistema impide que el motor arranque
con una marcha puesta, salvo que esté ac-
cionada la maneta de embrague y el caba-
llete lateral esté levantado. Asimismo, el
motor se parará si se
baja el caballete late-
ral con una marcha puesta.
Compruebe periódicamente este sistema
mediante el procedimiento siguiente.NOTA Esta comprobación resulta más fiable
si se realiza con el motor en caliente.
 Ver en las páginas 4-2 y 4-3 la infor-
mación relativa al funcionamiento del
interruptor.
UB7NS1S0.book Page 30 Thursday, August 26, 2021 1:23 PM

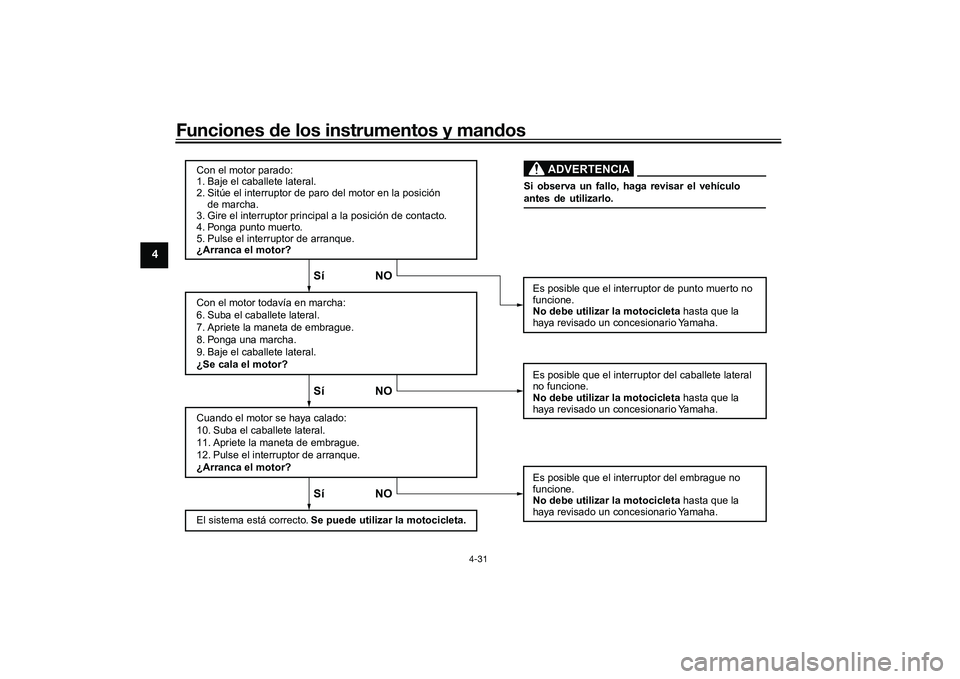

Funciones de los instrumentos y mandos
4-31
4
Sí NO Sí NO Sí NO
ADVERTENCIA
Con el motor parado:
1. Baje el caballete lateral.
2. Sitúe el interruptor de paro del motor en la posición yde marcha.
3. Gire el interruptor principal a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Apriete la maneta de embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Es posible que el interruptor del caballete lateral
no funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Apriete la maneta de embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del embrague no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El sistema está correcto. Se puede utilizar la motocicleta. Si observa un fallo, haga revisar el vehículo
antes de utilizarlo.
UB7NS1S0.book Page 31 Thursday, August 26, 2021 1:23 PM

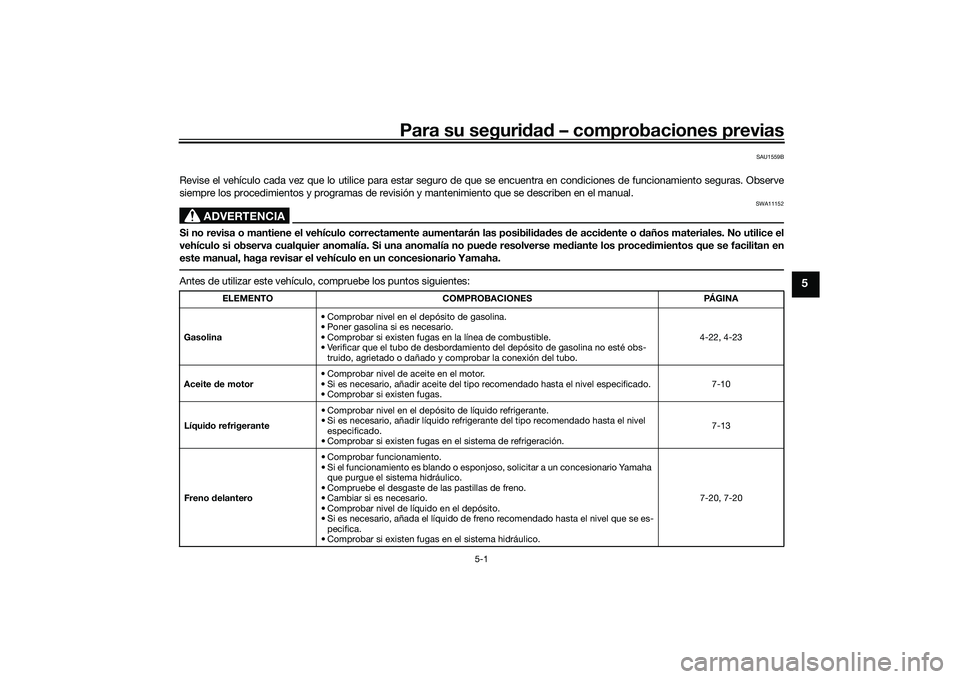

Para su seguridad – comprobaciones previas
5-1
5
SAU1559B
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo de desbordamiento del depósito de gasolina no esté obs-
truido, agrietado o dañado y comprobar la conexión del tubo. 4-22, 4-23
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas. 7-10
Líquido refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
• Comprobar si existen fugas en el sistema de refrigeración. 7-13
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 7-20, 7-20
UB7NS1S0.book Page 1 Thursday, August 26, 2021 1:23 PM

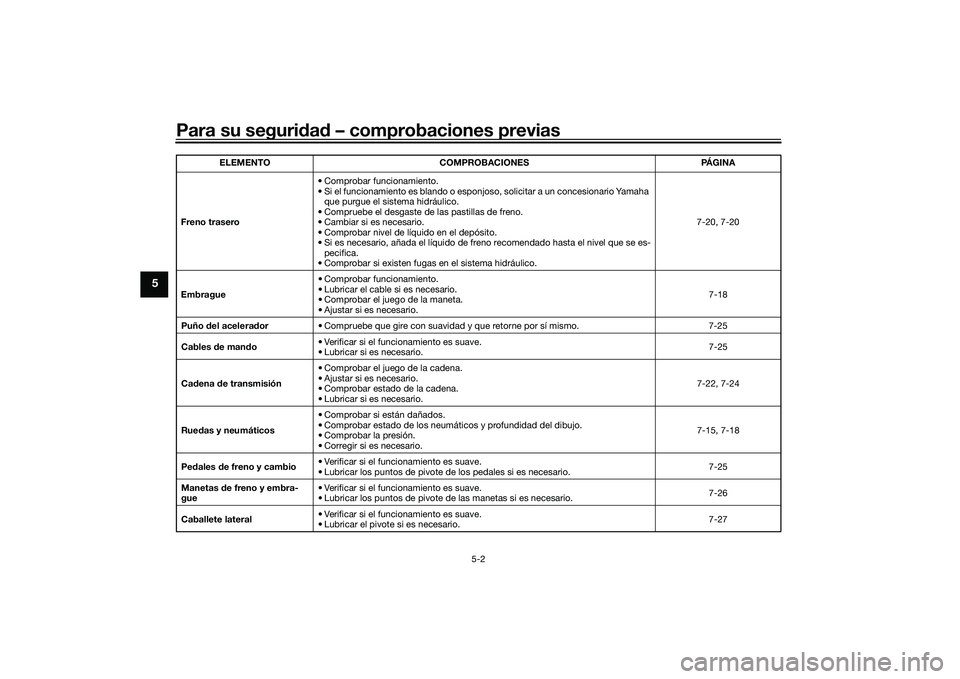

Para su seguridad – comprobaciones previas
5-2
5
Freno trasero• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 7-20, 7-20
Embrague • Comprobar funcionamiento.
• Lubricar el cable si es necesario.
• Comprobar el juego de la maneta.
• Ajustar si es necesario.
7-18
Puño del acelerador • Compruebe que gire con suavidad y que retorne por sí mismo. 7-25
Cables de mando • Verificar si el funcionamiento es suave.
• Lubricar si es necesario. 7-25
Cadena de transmisión • Comprobar el juego de la cadena.
• Ajustar si es necesario.
• Comprobar estado de la cadena.
• Lubricar si es necesario.
7-22, 7-24
Ruedas y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario.
7-15, 7-18
Pedales de freno y cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es necesario. 7-25
Manetas de freno y embra-
gue • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es necesario.
7-26
Caballete lateral • Verificar si el funcionamiento es suave.
• Lubricar el pivote si es necesario.
7-27
ELEMENTO
COMPROBACIONES PÁGINA
UB7NS1S0.book Page 2 Thursday, August 26, 2021 1:23 PM

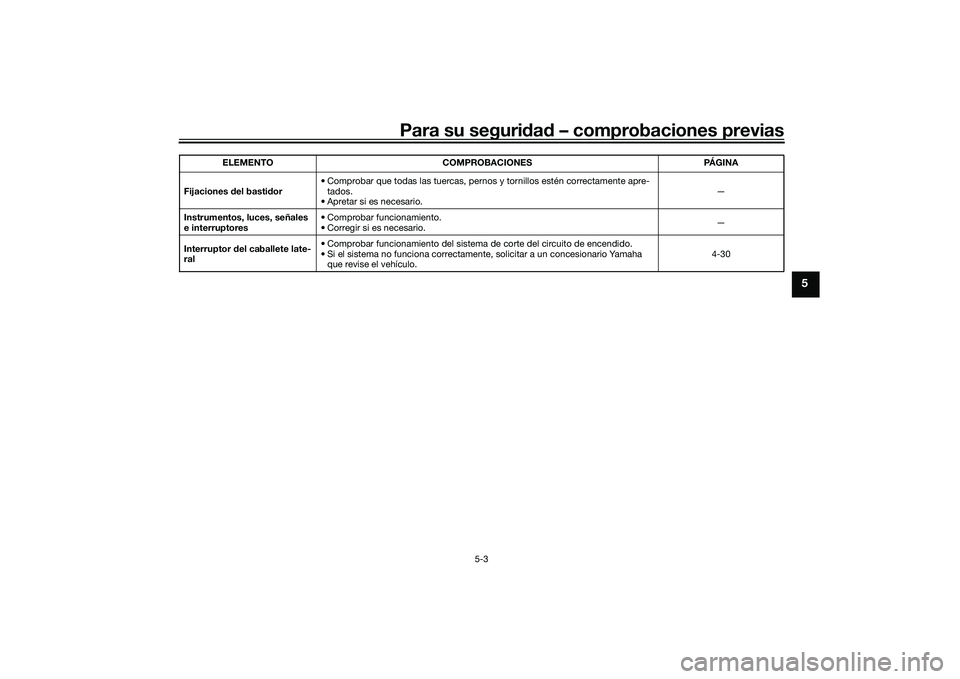

Para su seguridad – comprobaciones previas
5-3
5
Fijaciones del bastidor• Comprobar que todas las tuercas, pernos y tornillos estén correctamente apre-
tados.
• Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo. 4-30
ELEMENTO
COMPROBACIONES PÁGINA
UB7NS1S0.book Page 3 Thursday, August 26, 2021 1:23 PM

Utilización y puntos importantes para la conducción
6-1
6
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU16842
Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros
1600 km (1000 mi). Las diferentes piezas
del motor se desgastan y pulen hasta sus
holguras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU17094
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 5300 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento del filtro.
[SCA10303]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 6300 r/min.
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311
 Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.
 Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
UB7NS1S0.book Page 1 Thursday, August 26, 2021 1:23 PM

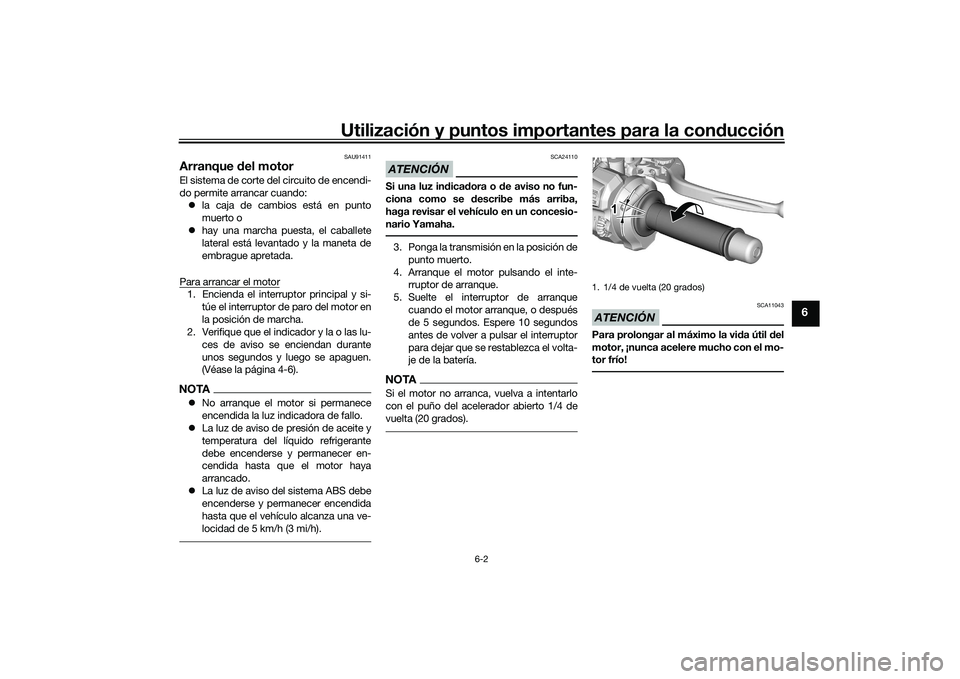

Utilización y puntos importantes para la conducción
6-2
6
SAU91411
Arranque del motorEl sistema de corte del circuito de encendi-
do permite arrancar cuando: la caja de cambios está en punto
muerto o
 hay una marcha puesta, el caballete
lateral está levantado y la maneta de
embrague apretada.
Para arrancar el motor1. Encienda el interruptor principal y si- túe el interruptor de paro del motor en
la posición de marcha.
2. Verifique que el indicador y la o las lu-
ces de aviso se enciendan durante
unos segundos y luego se apaguen.
(Véase la página 4-6).NOTANo arranque el motor si permanece
encendida la luz indicadora de fallo.
 La luz de aviso de presión de aceite y
temperatura del líquido refrigerante
debe encenderse y permanecer en-
cendida hasta que el motor haya
arrancado.
 La luz de aviso del sistema ABS debe
encenderse y permanecer encendida
hasta que el vehículo alcanza una ve-
locidad de 5 km/h (3 mi/h).
ATENCIÓN
SCA24110
Si una luz indicadora o de aviso no fun-
ciona como se describe más arriba,
haga revisar el vehículo en un concesio-
nario Yamaha.3. Ponga la transmisión en la posición de
punto muerto.
4. Arranque el motor pulsando el inte- rruptor de arranque.
5. Suelte el interruptor de arranque cuando el motor arranque, o después
de 5 segundos. Espere 10 segundos
antes de volver a pulsar el interruptor
para dejar que se restablezca el volta-
je de la batería.NOTASi el motor no arranca, vuelva a intentarlo
con el puño del acelerador abierto 1/4 de
vuelta (20 grados).
ATENCIÓN
SCA11043
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!1. 1/4 de vuelta (20 grados)
1 1 1
UB7NS1S0.book Page 2 Thursday, August 26, 2021 1:23 PM

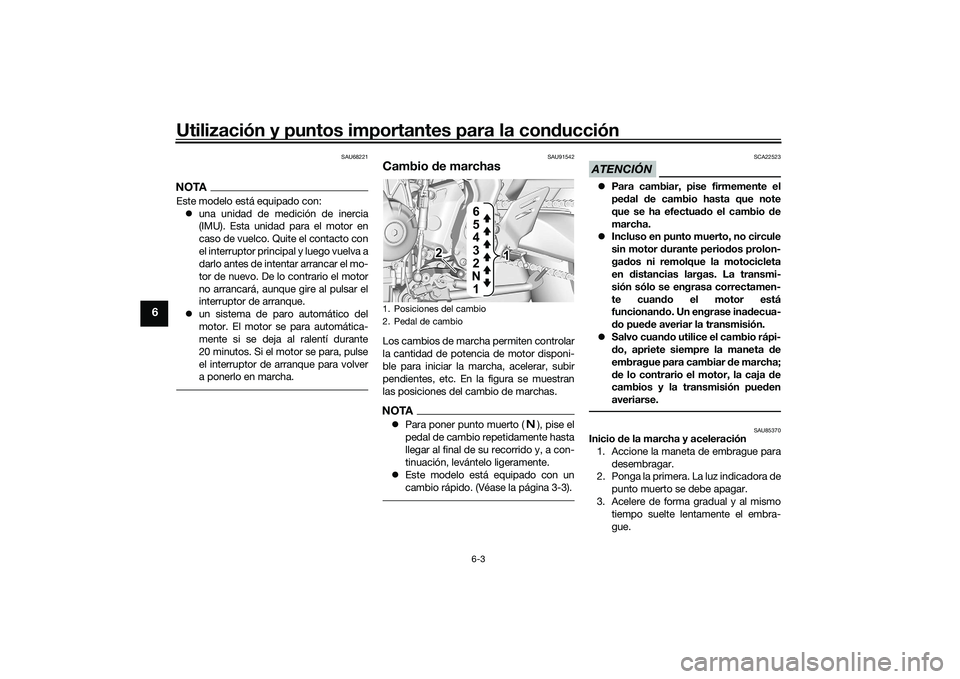

Utilización y puntos importantes para la conducción
6-3
6
SAU68221
NOTAEste modelo está equipado con: una unidad de medición de inercia
(IMU). Esta unidad para el motor en
caso de vuelco. Quite el contacto con
el interruptor principal y luego vuelva a
darlo antes de intentar arrancar el mo-
tor de nuevo. De lo contrario el motor
no arrancará, aunque gire al pulsar el
interruptor de arranque.
 un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante
20 minutos. Si el motor se para, pulse
el interruptor de arranque para volver
a ponerlo en marcha.
SAU91542
Cambio de marchasLos cambios de marcha permiten controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc. En la figura se muestran
las posiciones del cambio de marchas.NOTAPara poner punto muerto ( ), pise el
pedal de cambio repetidamente hasta
llegar al final de su recorrido y, a con-
tinuación, levántelo ligeramente.
 Este modelo está equipado con un
cambio rápido. (Véase la página 3-3).
ATENCIÓN
SCA22523
Para cambiar, pise firmemente el
pedal de cambio hasta que note
que se ha efectuado el cambio de
marcha.
 Incluso en punto muerto, no circule
sin motor durante periodos prolon-
gados ni remolque la motocicleta
en distancias largas. La transmi-
sión sólo se engrasa correctamen-
te cuando el motor está
funcionando. Un engrase inadecua-
do puede averiar la transmisión.
 Salvo cuando utilice el cambio rápi-
do, apriete siempre la maneta de
embrague para cambiar de marcha;
de lo contrario el motor, la caja de
cambios y la transmisión pueden
averiarse.
SAU85370
Inicio de la marcha y aceleración
1. Accione la maneta de embrague para desembragar.
2. Ponga la primera. La luz indicadora de
punto muerto se debe apagar.
3. Acelere de forma gradual y al mismo tiempo suelte lentamente el embra-
gue.
1. Posiciones del cambio
2. Pedal de cambio
2
1 1 1
1
N 2 3
4
5
6
UB7NS1S0.book Page 3 Thursday, August 26, 2021 1:23 PM

Utilización y puntos importantes para la conducción
6-4
6

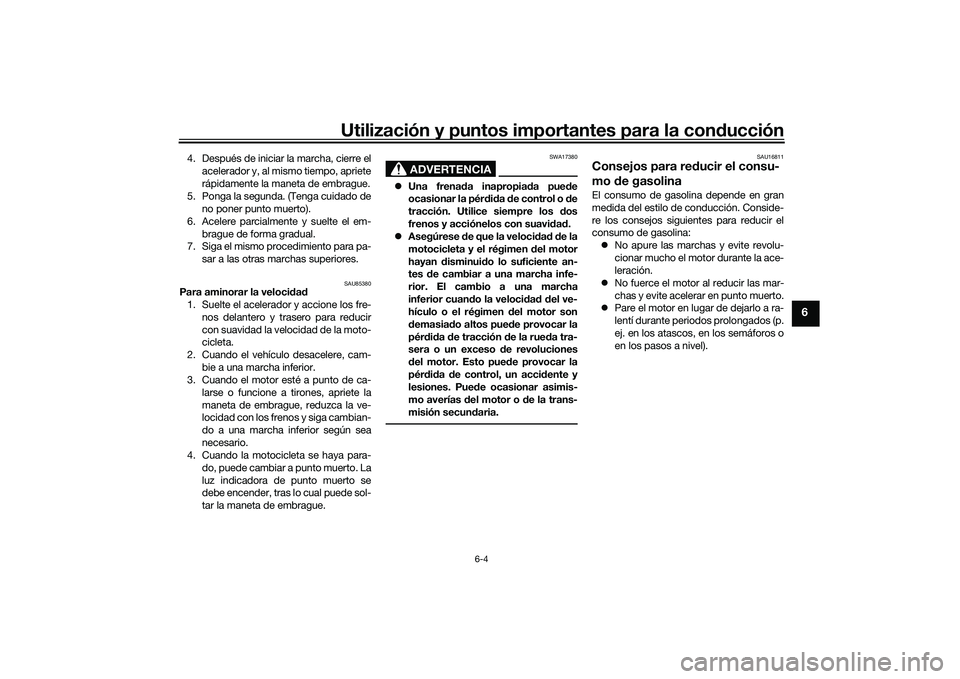

4. Después de iniciar la marcha, cierre elacelerador y, al mismo tiempo, apriete
rápidamente la maneta de embrague.
5. Ponga la segunda. (Tenga cuidado de no poner punto muerto).
6. Acelere parcialmente y suelte el em- brague de forma gradual.
7. Siga el mismo procedimiento para pa-
sar a las otras marchas superiores.
SAU85380
Para aminorar la velocidad1. Suelte el acelerador y accione los fre-
nos delantero y trasero para reducir
con suavidad la velocidad de la moto-
cicleta.
2. Cuando el vehículo desacelere, cam- bie a una marcha inferior.
3. Cuando el motor esté a punto de ca-
larse o funcione a tirones, apriete la
maneta de embrague, reduzca la ve-
locidad con los frenos y siga cambian-
do a una marcha inferior según sea
necesario.
4. Cuando la motocicleta se haya para-
do, puede cambiar a punto muerto. La
luz indicadora de punto muerto se
debe encender, tras lo cual puede sol-
tar la maneta de embrague.
ADVERTENCIA
SWA17380
Una frenada inapropiada puede
ocasionar la pérdida de control o de
tracción. Utilice siempre los dos
frenos y acciónelos con suavidad.
 Asegúrese de que la velocidad de la
motocicleta y el régimen del motor
hayan disminuido lo suficiente an-
tes de cambiar a una marcha infe-
rior. El cambio a una marcha
inferior cuando la velocidad del ve-
hículo o el régimen del motor son
demasiado altos puede provocar la
pérdida de tracción de la rueda tra-
sera o un exceso de revoluciones
del motor. Esto puede provocar la
pérdida de control, un accidente y
lesiones. Puede ocasionar asimis-
mo averías del motor o de la trans-
misión secundaria.
SAU16811
Consejos para reducir el consu-
mo de gasolinaEl consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
 No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
 No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
 Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
UB7NS1S0.book Page 4 Thursday, August 26, 2021 1:23 PM

Utilización y puntos importantes para la conducción
6-5
6

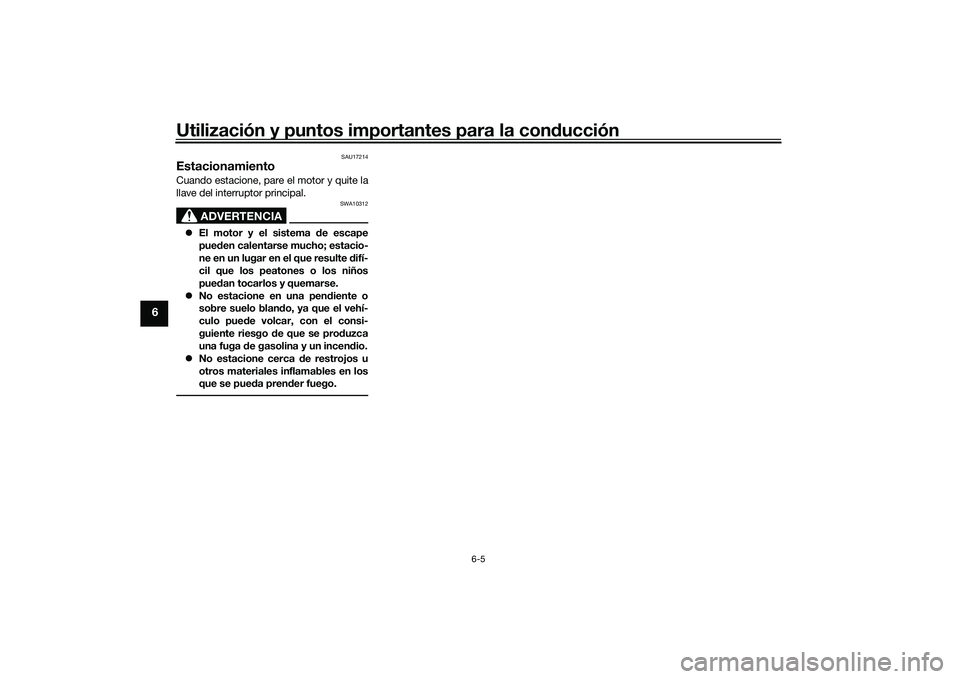

SAU17214
EstacionamientoCuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10312
El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.
 No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.
 No estacione cerca de restrojos u
otros materiales inflamables en los
que se pueda prender fuego.
UB7NS1S0.book Page 5 Thursday, August 26, 2021 1:23 PM
