YAMAHA MT-09 2022 Notices Demploi (in French)

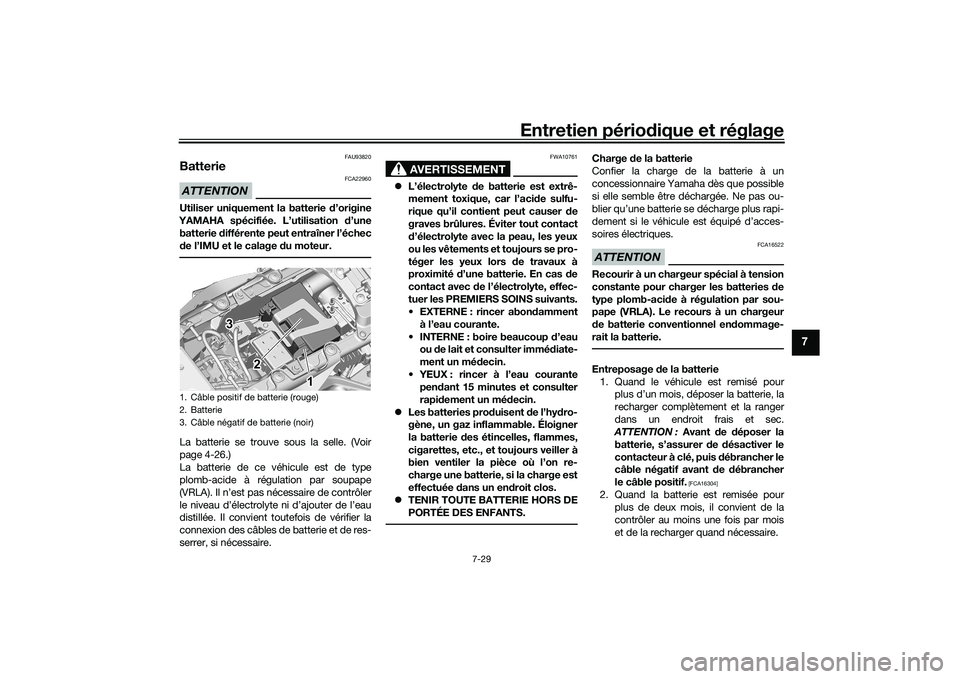

Entretien périodique et réglage
7-29
7
FAU93820
BatterieATTENTION
FCA22960
Utiliser uniquement la batterie d’origine
YAMAHA spécifiée. L’utilisation d’une batterie différente peut entraîner l’échec
de l’IMU et le calage du moteur. La batterie se trouve sous la selle. (Voir
page 4-26.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
 L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
• EXTERNE : rincer abondamment
à l’eau courante.
• INTERNE : boire beaucoup d’eau ou de lait et consulter immédiate-
ment un médecin.
• YEUX : rincer à l’eau courante pendant 15 minutes et consulter
rapidement un médecin.
 Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un
concessionnaire Yamaha dès que possible
si elle semble être déchargée. Ne pas ou-
blier qu’une batterie se décharge plus rapi-
dement si le véhicule est équipé d’acces-
soires électriques.ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pour plus d’un mois, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16304]
2. Quand la batterie est remisée pour plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
1. Câble positif de batterie (rouge)
2. Batterie
3. Câble négatif de batterie (noir)
3 3
2 1
3
2 1
UB7NF1F0.book Page 29 Monday, August 30, 2021 2:25 PM

Entretien périodique et réglage
7-30
7
3. Charger la batterie au maximum avantde la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16842]
4. Après avoir remonté la batterie, tou- jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-
réversible.
FAU91572
Remplacement des fusiblesLe boîtier à fusibles se trouve sous la selle.
(Voir page 4-26.)
Si un fusible est grillé, le remplacer comme
suit.1. Boîtier à fusibles
111
1. Fusible de l’allumage 2
2. Fusible du système de signalisation
3. Fusible d’allumage
4. Fusible de phare
5. Fusible du boîtier de commande électro-nique du système ABS
6. Fusible du système d’injection de carburant
7. Fusible de papillon des gaz électronique
8. Fusible de sauvegarde 2
9. Fusible principal
10.Fusible du moteur ABS
11.Fusible du solénoïde d’ABS
12.Fusible du moteur du ventilateur de radia- teur
13.Fusible de borne 1
14.Fusible de sauvegarde
15.Extracteur de fusibles
16.Fusible de rechange
1 1 2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
9
10 10
11 11
12 12
13 13
14 14
16 16
16 16 9
10
11
12
13
14
16
1615 15 15
UB7NF1F0.book Page 30 Monday, August 30, 2021 2:25 PM

Entretien périodique et réglage
7-31
7
N.B.Un fusible de rechange se trouve à
l’arrière du couvercle de boîtier à fu-
sibles.
 Utiliser un extracteur de fusibles pour
retirer le fusible.1. Désactiver le contacteur à clé et cou-
per le circuit électrique concerné.
2. Déposer le couvercle de boîtier à fu- sibles en appuyant vers l’intérieur aux
deux emplacements indiqués sur le
couvercle et en tirant vers le haut.
3. Retirer le fusible grillé à l’aide de l’ex- tracteur de fusibles. 4. Monter un fusible neuf de l’intensité
requise. AVERTISSEMENT ! Ne pas
utiliser de fusible de calibre supé-
rieur à celui recommandé afin d’évi-
ter de gravement endommager
l’installation électrique, voire de
provoquer un incendie.
[FWA15132]
1. Extracteur de fusibles
1 1 1
Fusibles spécifiés : Fusible principal:
50.0 A
Fusible de borne 1: 2.0 A
Fusible de phare: 7.5 A
Fusible du système de signalisa-
tion: 7.5 A
Fusible d’allumage:
10.0 A
Fusible d’allumage 2: 7.5 A
Fusible du moteur du ventilateur de
radiateur: 15.0 A
Fusible du moteur ABS: 30.0 A
Fusible de l’ECU ABS:
7.5 A
Fusible du système d’injection de
carburant:
7.5 A
Fusible du solénoïde d’ABS: 15.0 A
Fusible de sauvegarde: 7.5 A
Fusible de sauvegarde 2:
15.0 A
Fusible de papillon des gaz électro-
nique:
7.5 A
UB7NF1F0.book Page 31 Monday, August 30, 2021 2:25 PM

Entretien périodique et réglage
7-32
7
5. Insérer l’extracteur de fusibles, puismonter le couvercle de boîtier à fu-
sibles.
6. Activer le contacteur à clé et allumer le circuit électrique concerné afin de vé-
rifier si le dispositif électrique fonc-
tionne.
7. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.ATTENTION
FCA27210
Ne pas conduire si le couvercle du boî-
tier à fusibles a été retiré.
FAU80380
Éclairage du véhiculeSauf l’ampoule de l’éclairage de la plaque
d’immatriculation, toutes les lampes de ce
modèle sont des LED.
Si une LED ne s’allume pas, vérifier les fu-
sibles et faire contrôler le véhicule par un
concessionnaire Yamaha. Si l’éclairage de
la plaque d’immatriculation ne s’allume
pas, vérifier et remplacer l’ampoule. (Voir
page 7-32.)ATTENTION
FCA16581
Ne pas coller de pellicules colorées ni
autres adhésifs sur la lentille du phare.
FAU24331
Éclairage de la plaque d’immatri-
culationSi l’éclairage de la pl aque d’immatriculation
ne s’allume pas, faire contrôler le circuit
électrique ou faire remplacer l’ampoule par
un concessionnaire Yamaha.
1. Phare
2. Veilleuse
2 2 2
2 1
UB7NF1F0.book Page 32 Monday, August 30, 2021 2:25 PM

Entretien périodique et réglage
7-33
7
FAU67131
Calage de la motoCe modèle n’étant pas équipé d’une bé-
quille centrale, utiliser une béquille d’atelier
avant de démonter une roue ou avant d’ef-
fectuer tout autre travail qui requiert de re-
dresser la moto à la verticale.
S’assurer que la moto est stable et à la ver-
ticale avant de commencer l’entretien.
FAU25872
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin-celles à proximité, y compris de veil-
leuses de chauffe-eau ou de chaudières.
L’essence et les vapeurs d’essence
peuvent s’enflammer ou exploser, et
provoquer des blessures et des dom-
mages matériels graves.
1. Béquille d’atelier (exemple)
1
UB7NF1F0.book Page 33 Monday, August 30, 2021 2:25 PM

Entretien périodique et réglage
7-34
7
FAU86350
Tableau de recherche des pannesContrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisantRéservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Essayer de démarrer le
moteur.4. Compression
Compression
Pas de compression
Faire contrôler le véhicule par un concessionnaire Yamaha.Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer avec un chiffon sec et corriger l’écartement des
électrodes ou remplacer la/les bougie(s). Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
SèchesHumides
Essayer de démarrer le moteur.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Vérifier la connexion des câbles de batterie
et, si nécessaire, charger la batterie.
UB7NF1F0.book Page 34 Monday, August 30, 2021 2:25 PM

Entretien périodique et réglage
7-35
7
FAU86420
Surchauffe du moteur
AVERTISSEMENT
FWAT1041
Ne pas enlever le bouchon du radiateur qu and le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur
risquent de jaillir sous forte pression et de provoquer de s brûlures. Veiller à attendre que le moteur ait refroidi.
 Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.N.B.Si du liquide de refroidissement n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès qu e possible
par le liquide de refroidissement recommandé.
Veiller à attendre
que le moteur ait
refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
v ase d’exp ansion et le r adiateur.
Le niveau de liquide de
refroidissement est correct.Le niveau du liquide de
refroidissement est bas .
Contrôler le circuit de
refroidissement et s
’assurer
de l
’absence de toute fuite.
F aire contrôler par un
concessionnaire Y amaha et
réparer le circuit de refroidissement.Ajouter du liquide de
refroidissement. (Voir le N.B.)
Dém arrer le mote ur. Si le mote ur su rch auffe de no uve au ,
le f aire contrôler p ar un conce ssionna ire Yam aha et
rép arer le circ uit de refroidi ssement. Présence
d’une fuite.
Absence
de fuite.
UB7NF1F0.book Page 35 Monday, August 30, 2021 2:25 PM

Soin et remisage de la moto
8-1
8
FAU37834
Remarque concernant les pièces
de couleur mateATTENTION
FCA15193
Certains modèles sont équipés de
pièces à finition mate. Demander conseil
à un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits
chimiques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate de
cire.
FAU83443
EntretienUn nettoyage fréquent et minutieux du vé-
hicule améliorera non seulement son appa-
rence, mais également ses performances
générales ainsi que la durée de vie utile de
nombreux composants. Le lavage, le net-
toyage et le polissage du véhicule vous
donneront également l’occasion d’inspec-
ter plus fréquemment son état. Veiller à la-
ver le véhicule après avoir roulé sous la
pluie ou près de la mer, car le sel est corro-
sif pour les métaux.N.B.Il est possible que du sel soit épandu
sur les routes des régions à fortes
chutes de neige pour faire fondre la
neige ou le verglas. Ce sel peut rester
sur les routes jusqu’au printemps ;
veiller donc à laver le dessous et les
parties du châssis après avoir roulé
dans ces régions.
 Les produits d’entretien Yamaha
d’origine sont vendus sous la marque
YAMALUBE sur de nombreux mar-
chés dans le monde.
 Consulter votre concessionnaire
Yamaha pour des conseils de net-
toyage supplémentaires.
ATTENTION
FCA26280
Un nettoyage incorrect peut provoquer
des dommages à la fois esthétiques et
mécaniques. Ne pas utiliser :
 de nettoyeurs à haute pression ou à
jet de vapeur. Un nettoyage à une
pression excessive peut entraîner
des infiltrations d’eau et la détério-
ration des roulements de roue, des
freins, des joints de transmission et
des composants électriques. Éviter
d’appliquer des détergents à haute
pression tels que ceux qui sont dis-
ponibles dans les stations de la-
vage automatiques.
 des produits chimiques abrasifs
dont les nettoyants pour jantes à
haute teneur en acide, surtout sur
les jantes en magnésium ou les
roues à rayons.
 des produits chimiques décapants,
des nettoyants abrasifs à base de
mélange, ou encore de la cire sur
des pièces aux finitions mates. Les
brosses peuvent rayer ou endom-
mager les finitions mates ; utiliser
une éponge douce ou un chiffon
uniquement.
UB7NF1F0.book Page 1 Monday, August 30, 2021 2:25 PM

Soin et remisage de la moto
8-2
8
des chiffons, éponges ou brosses
ayant été en contact avec des pro-
duits nettoyants abrasifs ou des
produits chimiques agressifs
comme les dissolvants, l’essence,
les produits antirouille, le liquide de
frein ou l’antigel, etc.Avant le lavage
1. Garer le véhicule à l’abri de la lumière directe du soleil, puis le laisser refroi-
dir. Cela aidera à éviter les taches
d’eau.
2. S’assurer que tous les bouchons,
couvercles, coupleurs électriques et
connecteurs sont bien installés.
3. Couvrir l’extrémité du pot d’échappe-
ment à l’aide d’un sac en plastique et
d’un ruban élastique solide.
4. Pré-tremper les taches tenaces
comme les insectes ou les excré-
ments d’oiseaux avec une serviette
humide pendant quelques minutes.
5. Retirez les débris de route et les taches d’huile à l’aide d’un produit dé-
graissant de qualité et d’une brosse à
poils en plastique ou d’une éponge.
ATTENTION : Ne pas utiliser de dé-
graissant sur les zones qui doivent
être lubrifiées, comme les joints d’étanchéité, les joints et les axes
de roue. Suivre les instructions des
produits.
[FCA26290]
Lavage
1. Rincer toute trace de dégraissant et
vaporiser de l’eau sur le véhicule avec
un tuyau d’arrosage. Pour ce faire, ne
pas exercer de pression excessive.
Éviter de pulvériser de l’eau directe-
ment dans le pot d’échappement, le
tableau de bord, l’entrée d’air ou
d’autres zones intérieures telles que
les compartiments de rangement
sous la selle.
2. Laver le véhicule à l’aide d’un dé- tergent de type automobile de qualité
mélangé à de l’eau froide et d’une ser-
viette ou d’une éponge douce et
propre. Utiliser une vieille brosse à
dents ou une brosse à poils en plas-
tique pour les endroits difficiles d’ac-
cès. ATTENTION : Utiliser de l’eau
froide si le véhicule a été exposé au
sel. L’eau chaude augmente les
propriétés corrosives du sel.
[FCA26301]
3. Pour les véhicules équipés d’un pare-
brise : Nettoyer le pare-brise avec une
serviette ou une éponge douce imbi-
bée d’eau et d’un détergent à pH
neutre. Le cas échéant, utiliser un po- lisseur ou un nettoyant pare-brise
pour motos de haute qualité.
ATTENTION : Ne jamais utiliser de produits chimiques agressifs pour
nettoyer le pare-brise. De plus, cer-
tains produits de nettoyage pour le
plastique peuvent rayer le pare-
brise. Il convient donc de tester
tous les produits de nettoyage
avant de les utiliser systématique-
ment.
[FCA26310]
4. Rincer abondamment à l’eau claire. Veiller à éliminer tous les résidus de
détergent, car ils peuvent être nocifs
pour les pièces en plastique.
Après le lavage 1. Sécher le véhicule avec une peau de
chamois ou une serviette absorbante,
de préférence un tissu éponge micro-
fibre.
2. Pour les modèles équipés d’une chaîne de transmission : Séchez la
chaîne de transmission puis lubrifiez-
la pour prévenir l’apparition de rouille.
3. Frotter les pièces en chrome, en alu- minium ou en acier inoxydable à l’aide
d’un produit d’entretien pour chrome.
Cela permettra souvent d’éliminer des
UB7NF1F0.book Page 2 Monday, August 30, 2021 2:25 PM

Soin et remisage de la moto
8-3
8
systèmes d’échappement en acier
inoxydable les décolorations dues à la
chaleur.
4. Appliquer un spray de protection anti- corrosion sur toutes les pièces métal-
liques, y compris les surfaces chro-
mées ou nickelées.
AVERTISSEMENT ! Ne pas appli-
quer de silicone ni d’huile en spray
sur les sièges, les poignées, les re-
pose-pieds en caoutchouc ou les
bandes de roulement des pneus.
Ces pièces deviendraient glis-
santes, ce qui pourrait provoquer
une perte de contrôle. Nettoyer soi-
gneusement la surface de ces élé-
ments avant d’utiliser le véhicule.[FWA20650]
5. Traiter les pièces en caoutchouc, vi-nyle et plastique non peintes avec un
produit d’entretien approprié.
6. Retoucher les griffes et légers coups occasionnés par les gravillons, etc.
7. Cirer toutes les surfaces peintes avec une cire non abrasive ou utiliser un
spray de finition pour moto.
8. Une fois le nettoyage terminé, démar- rer le moteur et le laisser tourner au ra-
lenti pendant plusieurs minutes pour
aider à sécher l’humidité restante. 9. Si la lentille de phare s’est embuée,
démarrer le moteur et allumer le phare
pour aider à éliminer l’humidité.
10. Veiller à ce que le véhicule soit parfai- tement sec avant de le remiser ou de
le couvrir.
ATTENTION
FCA26320
Ne pas appliquer de cire sur les
pièces en caoutchouc ou en plas-
tique non peintes.
 Ne pas utiliser de produits de polis-
sage abrasifs, car ceux-ci attaquent
la peinture.
 Faire preuve de modération lors de
l’application de cire et de produits
en spray. Essuyer l’excédent après
chaque application.
AVERTISSEMENT
FWA20660
Des impuretés restant sur les freins ou
les pneus peuvent provoquer une perte
de contrôle.
 Vérifier qu’il n’y a ni lubrifiant ni cire
sur les freins ou les pneus.
 Si nécessaire, laver les pneus à
l’eau savonneuse chaude. 
Le cas échéant, nettoyer les
disques et les plaquettes de frein à
l’aide de nettoyant freins ou d’acé-
tone.
 Avant de conduire à vitesse élevée,
effectuer un test de conduite afin de
vérifier le freinage et la prise de vi-
rages.
UB7NF1F0.book Page 3 Monday, August 30, 2021 2:25 PM
