Consignes de sécurité
1-2
1
• S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
la moto et ses commandes.
 De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse).
• Toujours respecter les limites de vi- tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
• Toujours signaler clairement son in- tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobi-
listes.
 La posture du pilote et celle du passa-
ger est importante pour le contrôle
correct du véhicule.
• Le pilote doit garder les deux mains sur le guidon et les deux pieds sur
les repose-pieds afin de conserver
le contrôle de la moto.
• Le passager doit toujours se tenir des deux mains, soit au pilote, soit
à la poignée du passager ou à la
poignée de manutention, si le mo- dèle en est pourvu, et garder les
deux pieds sur les repose-pieds du
passager. Ne jamais prendre en
charge un passager qui ne puisse
placer fermement ses deux pieds
sur les repose-pieds.
 Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.
 Cette moto a été conçue pour être uti-
lisée sur route uniquement. Ce n’est
pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en moto
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de li-
miter les blessures à la tête.  Toujours porter un casque homolo-
gué.
 Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas
protégés, le vent risque de troubler la
vue et de retarder la détection des
obstacles.
 Porter des bottes, une veste, un pan-
talon et des gants solides pour se pro-
téger des éraflures en cas de chute.
 Ne jamais porter des vêtements
lâches, car ceux-ci pourraient s’ac-
crocher aux leviers de commande, aux repose-pieds ou même aux
roues, ce qui risque d’être la cause
d’un accident.
 Toujours porter des vêtements de
protection qui couvrent les jambes,
les chevilles et les pieds. Le moteur et
le système d’échappement sont brû-
lants pendant ou après la conduite, et
peuvent, dès lors, provoquer des brû-
lures.
 Les consignes ci-dessus s’adressent
également au passager.
Éviter un empoisonnement au mo-
noxy de de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
Le monoxyde de carbone est un gaz inco-
lore, inodore et insipide qui peut être pré-
sent même lorsque l’on ne sent ou ne voit
aucun gaz d’échappement. Des niveaux
mortels de monoxyde de carbone peuvent
s’accumuler rapidement et peuvent suffo-
quer rapidement une victime et l’empêcher
de se sauver. De plus, des niveaux mortels
de monoxyde de carbone peuvent persis-
ter pendant des heures, voire des jours
UB7NF1F0.book Page 2 Monday, August 30, 2021 2:25 PM

Consignes de sécurité
1-3
1
dans des endroits peu ou pas ventilés. Si
l’on ressent tout symptôme d’empoisonne-
ment au monoxyde de carbone, il convient
de quitter immédiatement l’endroit, de
prendre l’air et de CONSULTER UN MÉDE-
CIN.
 Ne pas faire tourner un moteur à l’inté-
rieur d’un bâtiment. Même si l’on tente
de faire évacuer les gaz d’échappe-
ment à l’aide de ventilateurs ou en ou-
vrant portes et fenêtres, le monoxyde
de carbone peut atteindre rapidement
des concentrations dangereuses.
 Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les
granges, garages ou abris d’auto.
 Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouver-
tures comme portes ou fenêtres.
Charge
L’ajout d’accessoires ou de bagages peut
réduire la stabilité et la maniabilité de la
moto si la répartition du poids est modifiée.
Afin d’éviter tout risque d’accident, monter
accessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la
conduite d’une moto chargée d’acces- soires ou de bagages. Voici quelques di-
rectives à suivre concernant les acces-
soires et le chargement de cette moto :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum.
La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :  Les bagages et les accessoires
doivent être fixés aussi bas et près de
la moto que possible. Attacher soi-
gneusement les bagages les plus
lourds près du centre de la moto et ré-
partir le poids également de chaque
côté afin de ne pas la déséquilibrer.
 Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les ba-
gages sont correctement attachés avant de prendre la route. Contrôler
fréquemment les fixations des acces-
soires et des bagages.
• Régler correctement la suspension (pour les modèles à suspension ré-
glable) en fonction de la charge et
contrôler l’état et la pression de
gonflage des pneus.
• Ne jamais placer des objets lourds ou volumineux sur le guidon, la
fourche ou le garde-boue avant.
Ces objets (ex. : sac de couchage,
sac à dos ou tente) peuvent désta-
biliser la direction et rendre le ma-
niement plus difficile.
 Ce véhicule n’est pas conçu pour ti-
rer une remorque ni pour être ac-
couplé à un si de-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des acces-
soires Yamaha d’origine, disponibles uni-
quement chez les concessionnaires
Yamaha, ont été conçus, testés et approu- vés par Yamaha pour l’utilisation sur ce vé-
hicule.
De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Charge maximale:
166 kg (366 lb)UB7NF1F0.book Page 3 Monday, August 30, 2021 2:25 PM

Consignes de sécurité
1-4
1
Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le mar-
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
d ifications issus du marché secon daire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils repré-
sentent pour soi-même et pour autrui. La
mise en place de produits issus du marché
secondaire ou l’exécution d’une autre mo-
dification du véhicule venant altérer le
concept ou les caractéristiques du véhicule
peut soumettre les occupants du véhicule
ou des tiers à des risques accrus de bles-
sures ou de mort. Le propriétaire est res-
ponsable des dommages découlant d’une
modification du véhicule. Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.
 Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui- don ou autour de la fourche
peuvent créer des déséquilibres
dus à une mauvaise distribution du
poids ou à des changements
d’ordre aérodynamique. Si des ac-
cessoires sont montés sur le gui-
don ou autour de la fourche, ils
doivent être aussi légers et com-
pacts que possible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre ins- table. De tels accessoires peuvent
également rendre le véhicule ins-
table lors du croisement ou du dé-
passement de camions.
• Certains accessoires peuvent for-
cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
 La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus d u marché secon-
d aire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons
peuvent ne pas être adéquats. Voir pageUB7NF1F0.book Page 4 Monday, August 30, 2021 2:25 PM

Consignes de sécurité
1-5
1
7-15 pour les caractéristiques des pneus et
pour plus d’informations sur leur réparation
et leur remplacement.
Transport d e la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.  Retirer tous les éléments lâches de la
moto.
 S’assurer que le robinet de carburant
(le cas échéant) est à la position fer-
mée et qu’il n’y a pas de fuites de car-
burant.
 Engager une vitesse (pour les mo-
dèles munis d’une boîte de vitesses à
commande manuelle).
 Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport. 
Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.UB7NF1F0.book Page 5 Monday, August 30, 2021 2:25 PM

Description
2-1
2
FAU10411
Vue gauche
1,24
3
6
5
87
1. Dispositif de réglage de la précontrainte du ressort (page 4-27)
2. Dispositif de réglage de la force d’amortissement à la compression (page 4-27)
3. Batterie (page 7-29)
4. Selle (page 4-26)
5. Dispositif de réglage de la force d’amortissement à la détente (page 4-29)
6. Dispositif de réglage de la précontrainte du ressort (page 4-29)
7. Sélecteur au pied (page 4-20) 8. Vis de vidange d’huile moteur (page 7-10)
UB7NF1F0.book Page 1 Monday, August 30, 2021 2:25 PM

Description
2-2
2
FAU10421
Vue droite
1 2 3,4
5
9
10 6
78
1. Fusibles (page 7-30)
2. Bouchon du réservoir de carburant (page 4-22)
3. Dispositif de réglage de la précontrainte du ressort (page 4-27)
4. Dispositif de réglage de la force d’amortissement à la détente (page 4-27)
5. Vase d’expansion (page 7-13)
6. Hublot de contrôle du niveau d’huile moteur (page 7-10)
7. Bouchon de remplissage de l’huile moteur (page 7-10)
8. Pédale de frein (page 4-21) 9. Contacteur de feu stop sur frein arrière (page 7-19)
10.Réservoir du liquide de frein arrière (page 7-20)UB7NF1F0.book Page 2 Monday, August 30, 2021 2:25 PM

Description
2-3
2
FAU10431

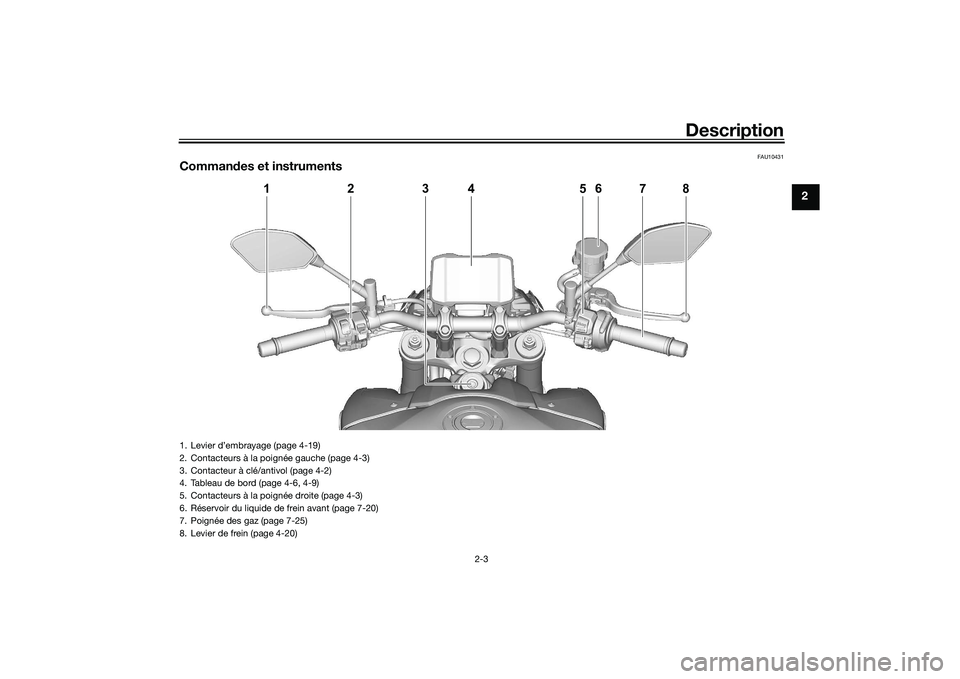

Commandes et instruments
1
2
4
6
5
7
8
3
1. Levier d’embrayage (page 4-19)
2. Contacteurs à la poig née gauche (page 4-3)
3. Contacteur à clé/antivol (page 4-2)
4. Tableau de bord (page 4-6, 4-9)
5. Contacteurs à la poignée droite (page 4-3)
6. Réservoir du liquide de frein avant (page 7-20)
7. Poignée des gaz (page 7-25)
8. Levier de frein (page 4-20)
UB7NF1F0.book Page 3 Monday, August 30, 2021 2:25 PM

Caractéristiques particulières
3-1
3
FAU91323
“D-MODE”Le “D-MODE” est un système de mesure
électronique des performances du moteur.
AVERTISSEMENT
FWA18440
Ne pas changer le mode de con duite
tant que le véhicule est en mouvement.Le système “D-MODE” se compose de
quatre cartes de contrôle différentes qui ré-
gulent la réponse et la puissance du mo-
teur. Le pilote peut ainsi choisir le mode de
puissance en fonction de ses préférences
et de l’environnement de conduite.
D-MODE 1 - Réponse sportive du moteur
D-MODE 2 - Réponse modérée du moteur
D-MODE 3 - Réponse douce du moteur
D-MODE 4 - Réponse douce du moteur et
puissance du moteur limitéeN.B. Le réglage “D-MODE” sélectionné est
indiqué sur l’afficheur de MODE. (Voir
page 4-11.)
 Le réglage “D-MODE” sélectionné est
enregistré lorsque le moteur du véhi-
cule est coupé.
 Le “D-MODE” est contrôlé par les
contacteurs de MODE, voir page 4-4
pour plus d’informations.
FAU91434
“TCS-MODE”Ce modèle est équipé du système de régu-
lation antipatinage, du système de contrôle
des glissades (SCS) et du système de
contrôle du décollage de la roue (LIF). Ils
sont regroupés dans le “TCS-MODE”. Le
“TCS-MODE” présente quatre réglages :
Le “TCS-MODE M” peut être personnalisé
dans le MENU réglages, voir page 4-16.
Système de régulation antipatinage
Le système de régulation antipatinage aide
à maintenir la traction lors de l’accélération.
Si les capteurs détectent que la roue arrière
commence à patiner (rotation incontrôlée),
le système de régulation antipatinage entre
en action et contrôle la puissance du mo-
teur jusqu’à la normalisation de la motricité. Le témoin de contrôle de stabilité “ ” cli-
gnote pour avertir le pilote de l’activation du
système de régulation antipatinage.
Ce système de contrôle de la traction se
règle automatiquement en fonction de
l’angle d’inclinaison du véhicule. Pour une
accélération optimale, lorsque le véhicule
est à la verticale, la traction est moins
contrôlée. La traction est davantage
contrôlée dans les virages.
N.B.
Le système de contrôle de la traction
peut s’enclencher lorsque le véhicule
passe sur une bosse.
 Une légère modification du bruit du
moteur et de l’échappement peut être
remarquée lors de l’activation du sys-
tème ou d’un autre système.
MODE Sys-
tème
d e ré-
gula- tion
anti-
pati-
nage SCS LIF
TCS-MODE 1 111
TCS-MODE 2 222
TCS-MODE M 1, 2, 3 OFF,
1, 2, 3 OFF,
1, 2, 3
TCS-MODE OFF OFF
(arrêt) OFF
(arrêt) OFF
(arrêt)
Système de régulation antipatinage
UB7NF1F0.book Page 1 Monday, August 30, 2021 2:25 PM

Caractéristiques particulières
3-2
3
Le système de régulation antipatinage
ne peut être désactivé qu’en réglant
“TCS-MODE” sur “OFF”, à l’aide des
contacteurs de MODE. Voir page 4-4
pour plus d’informations sur le “TCS-
MODE”.
 Lorsque le “TCS-MODE” a été désac-
tivé, les systèmes de régulation anti-
patinage, SCS et LIF sont tous désac-
tivés ensemble.
AVERTISSEMENT
FWA15433
Le système de régulation antipatinage
ne supprime pas la nécessité d’adapter
sa conduite aux conditions de la route.
Le système n’empêche pas la perte de
motricité lors de la conduite à des vi-
tesses excessives à l’abord de virages,
lors d’accélérations brutales à un angle
d’inclinaison important, ou lors de frei-
nages, et il n’empêche pas le patinage
de la roue avant. Comme avec tout autre
véhicule, faire preuve de prudence à
l’approche de surfaces potentiellement
glissantes et éviter les surfaces particu-
lièrement glissantes.Lorsque le véhicule est sous tension, le
système de régulation antipatinage s’active
automatiquement. Le système de régula- tion antipatinage ne peut être allumé ou
éteint manuellement que lorsque la clé de
contact est en position “ON” et que la moto
est à l’arrêt.
N.B.Régler le “TCS-MODE” sur “OFF” en cas
d’embourbement, d’enlisement, etc., afin
de faciliter le dégagement de la roue ar-
rière.ATTENTION
FCA16801
Recourir exclusivement aux pneus spé-
cifiés. (Voir page 7-15.) Le montage de
pneus de taille différente empêcherait le
contrôle adéquat du patinage.SCS
Le système de contrôle des glissades ré-
gule la puissance du moteur lorsqu’une
glissade latérale est détectée au niveau de
la roue arrière. Il règle la puissance en fonc-
tion des données de l’IMU (Inertial Measu-
rement Unit, Centrale à inertie). Ce système
aide le système de régulation antipatinage
à assurer une conduite plus souple.
LIF
Le système de contrôle du décollage de la
roue avant réduit la vitesse à laquelle la
roue avant se lève lors d’une forte accélé-
ration, telle que lors des démarrages ou
d’une sortie de virage. Lorsque le décollage
de la roue avant est détecté, la puissance
du moteur est régulée pour ralentir le décol-
lage de la roue avant tout en offrant une ac-
célération correcte.
UB7NF1F0.book Page 2 Monday, August 30, 2021 2:25 PM

Caractéristiques particulières
3-3
3
FAU91341
Système de passage rapide des
rapportsLe système de passage rapide des rap-
ports permet un changement de rapport
assisté électroniquement, sans levier d’em-
brayage. Lorsque le capteur situé sur la tige
de sélecteur détecte le bon mouvement du
sélecteur, la puissance du moteur est mo-
mentanément ajustée pour permettre le
changement de vitesse.
Le système ne fonctionne pas lorsque le le-
vier d’embrayage est tiré ; il est donc pos-
sible de passer les vitesses normalement à
tout moment, même quand le système de
passage rapide des rapports est activé. Le
témoin du système de passage rapide des
rapports affiche l’état en cours et des infor-
mations de fonctionnement.Conditions pour un passage à un rap-
port supérieur
 Vitesse du véhicule d’au moins
20 km/h (12 mi/h)
 Régime moteur d’au moins
2200 tr/mn
 Accélération (gaz ouverts)
Conditions pour un rétrogradage  Vitesse du véhicule d’au moins
20 km/h (12 mi/h)
 Régime moteur d’au moins
2000 tr/mn
 Régime moteur suffisamment éloigné
de la zone rouge
 Décélération et gaz coupés
N.B.Il est possible de régler QS et QS
individuellement.
 Pour passer au point mort ou passer
une vitesse à partir du point mort, il est
nécessaire d’utiliser le levier d’em-
brayage.
FAU91350
BCLe système de commande de frein régule la
pression du frein hydraulique pour les
roues avant et arrière lorsque les freins sont
serrés et qu’un blocage de roue est dé-
tecté. Le système présente deux réglages.
BC1 est l’ABS standard, qui règle la pres-
sion du frein en fonction de la vitesse du vé-
hicule et des données de vitesse de rota-
tion des roues. BC1 est conçu pour
s’enclencher et maximiser le freinage
lorsque le véhicule est à la verticale.
BC2 utilise des données supplémentaires
de l’IMU pour réguler la puissance de frei-
nage appliquée dans les virages afin de
supprimer le patinage latéral des roues.
Fonctionnement du sys- tème de passage rapide des rapports Indicateur
Passage à un rapport supé- rieur possible
Rétrogradage possible
Le système de passage ra- pide des rapports ne peut pas être utilisé
Le système de passage ra- pide des rapports est dé- sactivé
ABS
BC1/BC2 BC2 BC2
UB7NF1F0.book Page 3 Monday, August 30, 2021 2:25 PM
