Caractéristiques particulières
3-4
3
AVERTISSEMENT
FWA20891
Le système de commande du frein ne
remplace pas l’utilisation de techniques
appropriées de conduite et de freinage.
Le système de commande du frein ne
peut pas empêcher toutes les pertes
d’adhérence dues à un surfreinage en
cas de vitesse excessive ou à un pati-
nage latéral des roues lors d’un freinage
sur des surfaces glissantes.
UB7NF1F0.book Page 4 Monday, August 30, 2021 2:25 PM

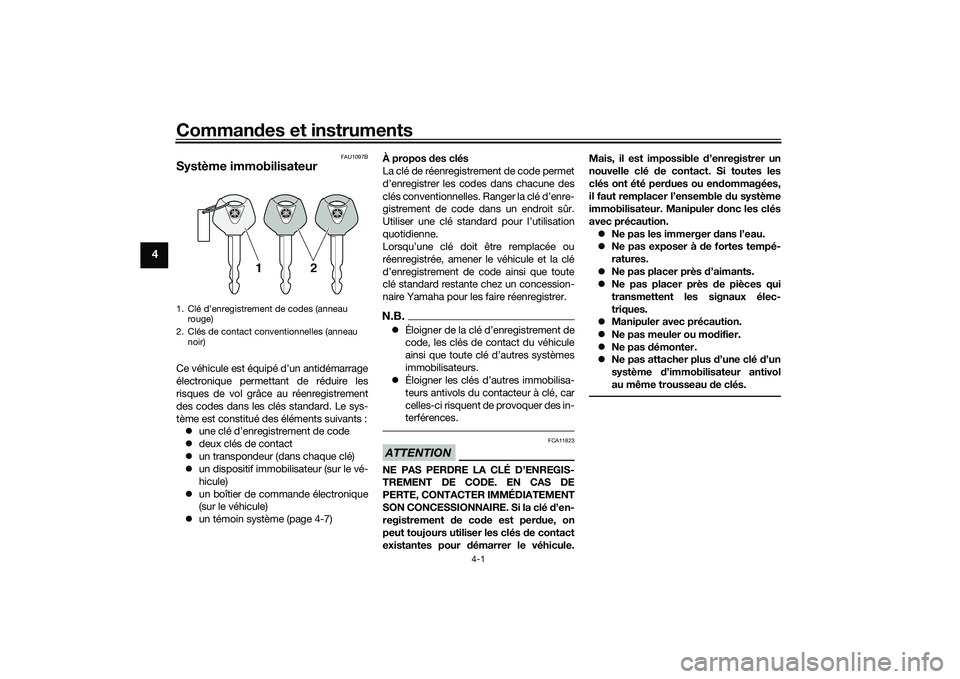

Commandes et instruments
4-1
4
FAU1097B
Système immobilisateurCe véhicule est équipé d’un antidémarrage
électronique permettant de réduire les
risques de vol grâce au réenregistrement
des codes dans les clés standard. Le sys-
tème est constitué des éléments suivants : une clé d’enregistrement de code
 deux clés de contact
 un transpondeur (dans chaque clé)
 un dispositif immobilisateur (sur le vé-
hicule)
 un boîtier de commande électronique
(sur le véhicule)
 un témoin système (page 4-7) À propos des clés
La clé de réenregistrement de code permet
d’enregistrer les codes dans chacune des
clés conventionnelles. Ranger la clé d’enre-
gistrement de code dans un endroit sûr.
Utiliser une clé standard pour l’utilisation
quotidienne.
Lorsqu’une clé doit être remplacée ou
réenregistrée, amener le véhicule et la clé
d’enregistrement de code ainsi que toute
clé standard restante chez un concession-
naire Yamaha pour les faire réenregistrer.
N.B.
Éloigner de la clé d’enregistrement de
code, les clés de contact du véhicule
ainsi que toute clé d’autres systèmes
immobilisateurs.
 Éloigner les clés d’autres immobilisa-
teurs antivols du contacteur à clé, car
celles-ci risquent de provoquer des in-
terférences.ATTENTION
FCA11823
NE PAS PERDRE LA CLÉ D’ENREGIS-
TREMENT DE CODE. EN CAS DE
PERTE, CONTACTER IMMÉDIATEMENT
SON CONCESSIONNAIRE. Si la clé d’en-
registrement de code est perdue, on
peut toujours utiliser les clés de contact
existantes pour démarrer le véhicule. Mais, il est impossible d’enregistrer un
nouvelle clé de contact. Si toutes les
clés ont été perdues ou endommagées,
il faut remplacer l’ensemble du système
immobilisateur. Manipuler donc les clés
avec précaution.
 Ne pas les immerger dans l’eau.
 Ne pas exposer à de fortes tempé-
ratures.
 Ne pas placer près d’aimants.
 Ne pas placer près de pièces qui
transmettent les signaux élec-
triques.
 Manipuler avec précaution.
 Ne pas meuler ou modifier.
 Ne pas démonter.
 Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)UB7NF1F0.book Page 1 Monday, August 30, 2021 2:25 PM

Commandes et instruments
4-2
4
FAU10474
Contacteur à clé/serrure antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
(anneau noir) pour l’utilisation normale du
véhicule. Afin de réduire au maximum le
risque de perte de la clé d’enregistrement
de codes (anneau rouge), conserver celle-
ci dans un endroit sûr et ne l’utiliser que
pour l’enregistrement d’un nouveau code.
FAU84035
ON (marche)
Tous les circuits électriques sont alimentés
et les phares du véhicule sont allumés. Le
moteur peut démarrer. La clé ne peut être
retirée.N.B. Le(s) phare(s) s’allume(nt) à la mise en
marche du moteur.
 Pour éviter de décharger la batterie,
ne pas laisser la clé en position “ON”
alors que le moteur est arrêté.
FAU10664
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte de contrôle du
véhicule et être la cause d’un accident.
FAU73803
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée. Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “OFF”, pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la
droite.
ON
OFF
LOCK
1. Appuyer.
2. Tourner.12
UB7NF1F0.book Page 2 Monday, August 30, 2021 2:25 PM

Commandes et instruments
4-3
4
Déblocage de la directionEnfoncer la clé, puis la tourner sur “OFF”.
FAU66055
Combinés de contacteursGaucheDroite
1. Appuyer.
2. Tourner.12
1. Contacteur d

Commandes et instruments
4-4
4
FAU91532
Contacteur d’appel de phare “ ”
Appuyer sur ce contacteur pour allumer le
phare et marquer le début de chaque tour
lorsque le chronomètre est utilisé.
FAU12402
Inverseur feu de route/feu de croise-
ment “ / ”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU66040
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU66030
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU66061
Contacteur arrêt/marche/démarrage
“//”
Pour lancer le moteur à l’aide du démar-
reur, placer ce contacteur sur “ ”, puis
appuyer sur le côté “ ” du contacteur.
Avant de mettre le moteur en marche, il
convient de lire les instructions de mise en
marche figurant à la page 6-2.
En cas d’urgence, comme par exemple,
lors d’un renversement du véhicule ou d’un
blocage de câble des gaz, placer ce
contacteur sur “ ” afin de couper le mo-
teur.
FAU88273
Contacteur des feux de détresse
“OFF/ ”
Utiliser ce contacteur pour allumer les feux
de détresse (clignotement simultané de
tous les clignotants). Les feux de détresse
s’utilisent en cas d’urgence ou pour avertir
les autres automobilistes du stationnement
du véhicule à un endroit pouvant représen-
ter un danger.
Les feux de détresse ne peuvent être allu-
més ou éteints que lorsque le contacteur à
clé est en position “ON”. Le contacteur à
clé peut être tourné en position “OFF” ou
“LOCK” et les feux de détresse continue-
ront à clignoter. Pour éteindre les feux de détresse, tourner le contacteur à clé en po-
sition “ON” et actionner à nouveau le
contacteur des feux de détresse.
ATTENTION
FCA10062
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
FAU91364
Contacteurs de MODE
Utiliser les contacteurs de MODE pour mo-
difier le “D-MODE” et le “TCS-MODE” si-
tués sur le côté gauche de l’écran principal.
Il existe trois commandes de mode :
Bouton supérieur de MODE
- appuyer sur
ce contacteur pour modifier le réglage de
mode sélectionné par un réglage plus haut.
Contacteur de mode “MODE” - appuyer
sur ce contacteur pour basculer de gauche
à droite entre le “D-MODE” et le “TCS-
MODE”.
Bouton inférieur de MODE - appuyer sur
ce contacteur pour modifier le réglage de
mode sélectionné par un réglage plus bas.N.B. En “D-MODE 1”, une pression sur le
bouton supérieur de MODE permettra
de commuter jusqu’au “D-MODE 4”.
UB7NF1F0.book Page 4 Monday, August 30, 2021 2:25 PM

Commandes et instruments
4-5
4
En “D-MODE 4”, une pression sur le
bouton inférieur de MODE ne permet-
tra pas de commuter jusqu’au “D-
MODE 1”.
 Le “TCS-MODE” ne peut être désac-
tivé qu’à partir de l’écran principal.
Sélectionner “TCS-MODE” à l’aide du
contacteur de “MODE”, puis appuyer
sur le bouton supérieur de MODE et le
maintenir enfoncé jusqu’à l’affichage
de “OFF”.
 Utiliser le bouton inférieur de MODE
pour activer de nouveau le système
de contrôle de la traction.
 Lorsque le “TCS-MODE” a été désac-
tivé, les systèmes de régulation anti-
patinage, SCS et LIF sont tous désac-
tivés ensemble.
 Voir page 4-11 pour plus d’informa-
tions sur l’écran MODE.
 Voir page 3-1 pour plus d’informations
sur le “TCS-MODE”.
 Voir page 3-1 pour plus d’informations
sur le “D-MODE”.
FAU91373
Molette de réglage “ ”
Lorsque le commutateur à molette est ac-
tionné, un curseur s’affiche autour de la
précédente information sélectionnée sur
l’écran. La molette contrôle les éléments suivants :
 Écrans d’informations du véhicule
 MENU réglages
 Fonction de poignées chauffantes
(Option)
Actionner le commutateur à molette
comme suit :
Rotation vers le haut - faire tourner la mo-
lette vers le haut pour faire défiler les infor-
mations vers le haut ou augmenter une va-
leur.
Rotation vers le bas - faire tourner la mo-
lette vers le bas pour faire défiler les infor-
mations vers le bas ou pour diminuer une
valeur.
Poussée vers l’intérieur - pousser le com-
mutateur à molette vers le guidon pour sé-
lectionner les éléments indiqués par le cur-
seur et confirmer les modifications de
réglages. Pousser le co mmutateur vers l’in-
térieur et maintenir la pression pour réinitia-
liser les éléments sélectionnés.
N.B. Si le commutateur à molette n’est pas
actionné pendant un certain temps, le
curseur disparaît.
 Pour les informations qui peuvent être
réinitialisées, laisser le curseur sur l’in-
formation et appuyer longuement sur
le commutateur pour la réinitialiser. 
Voir page 4-9 pour plus d’informations
sur l’écran principal et ses fonctions.
 Voir page 4-14 pour plus d’informa-
tions sur l’écran MENU et la procé-
dure de modification des réglages.
UB7NF1F0.book Page 5 Monday, August 30, 2021 2:25 PM

Commandes et instruments
4-6
4
FAU4939R
Voyants et témoins d’alerte
FAU88280
Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU88300
Témoin de point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU88310
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU88320
Témoin d’alerte du niveau de carburant
“”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 2.8 L (0.74 US gal, 0.62 Imp.gal)
de carburant dans le réservoir. Quand ce
témoin s’allume, il convient de refaire le
plein dès que possible.
Il est possible de contrôler le circuit élec-
trique du témoin d’alerte en démarrant le
véhicule. Le témoin d’alerte devrait s’allu-
mer pendant quelques secondes, puis
s’éteindre.N.B.Si le témoin d’alerte ne s’allume pas du
tout, reste allumé après avoir fait le plein ou
ne cesse de clignoter, faire contrôler le vé-
hicule par un concessionnaire Yamaha.
FAU88331
Témoin de défaillance (MIL) “ ”
Ce témoin s’allume ou clignote lorsqu’un
problème est détecté au niveau du moteur
ou d’un autre système de commande du
véhicule. Dans ce cas, il convient de faire
vérifier le système embarqué de diagnostic
de pannes par un concessionnaire
Yamaha. Il est possible de contrôler le cir-
cuit électrique du témoin d’alerte en dé-
marrant le véhicule. Le témoin doit s’allu-
mer pendant quelques secondes, puis
s’éteindre. Si le témoin ne s’allume pas au
démarrage du véhicule ou s’il reste allumé,
il convient de faire contrôler le véhicule par
un concessionnaire Yamaha.ATTENTION
FCA26820
S i le M IL se m e t à c li g n o te r, ré d ui re le r é -
gime du moteur pour éviter d’endomma-
ger le système d’échappement.N.B.Le moteur est contrôlé avec précision par le
système de diagnostic embarqué pour dé-
tecter les détériorations ou les défaillances
du système de contrôle des émissions. Le
MIL peut par conséquent s’allumer ou cli-
gnoter en cas de modifications apportées
au véhicule, de manque d’entretien ou
1. Témoin de l’immobilisateur antivol “ ”
2. Témoin des clignotants gauches “ ”
3. Témoin des clignotants droits “ ”
4. Témoin de feu de route “ ”
5. Témoin du point mort “ ”
6. Témoin de contrôle de la stabilité “ ”
7. Témoin d’alerte du système auxiliaire “ ”
8. Témoin d’alerte du système ABS “ ”
9. Témoin d’alerte du niveau de carburant “”
10.Témoin d’alerte de pression d’huile et de température du liquide de refroidissement
“”
11.Témoin de défaillance “ ”
ABS
3
4
56
7
8
11 11
10 10
9
11 1 12
2 2
10 9 9
UB7NF1F0.book Page 6 Monday, August 30, 2021 2:25 PM

Commandes et instruments
4-7
4
d’utilisation excessive ou inappropriée de
la moto. Pour prévenir cette situation, ob-
server les précautions suivantes : Ne pas essayer de modifier le logiciel
du boîtier de commande du moteur.
 Ne pas ajouter d’accessoires élec-
triques qui interfèrent avec la com-
mande du moteur.
 Ne pas utiliser d’accessoires ou de
pièces de rechange tels que suspen-
sion, bougies, injecteurs, système
d’échappement, etc.
 Ne pas modifier les spécifications de
la transmission (chaîne, pignons,
roues, pneus, etc.).
 Ne pas retirer ou modifier le capteur
d’O2, le système d’admission d’air ou
les pièces de l’échappement (cataly-
seur ou EXUP, etc.).
 Entretenir correctement la chaîne de
transmission.
 Maintenir une pression de gonflage
correcte.
 Maintenir une hauteur de la pédale de
frein correcte pour empêcher le frein
arrière de frotter.
 Ne pas utiliser le véhicule de manière
extrême. Par exemple, ouverture et
fermeture répétée ou excessive des gaz, course, grillages, cabrés, utilisa-
tion excessive du demi-embrayage,
etc.
FAU91500
Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume au
démarrage du véhicule et s’éteint lorsque la
vitesse atteint ou dépasse 5 km/h (3 mi/h).N.B.Si le témoin d’alerte ne fonctionne pas
comme spécifié ci-dessus ou s’il s’allume
pendant la conduite, il est possible que le
système ABS ne fonctionne pas correcte-
ment. Faire contrôler le véhicule par un
concessionnaire Yamaha dès que pos-
sible.
AVERTISSEMENT
FWA21120
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint
5 km/h (3 mi/h) ou si le témoin d’alerte
s’allume pendant la conduite :
 Faire extrêmement attention pour
éviter un éventuel blocage des
roues au cours d’un freinage d’ur-
gence. 
Faire contrôler le véhicule par un
concessionnaire Yamaha dès que
possible.
FAU88350
Témoin du système antidémarrage “ ”
Le témoin clignote en continu après que le
contacteur à clé a été désactivé et après
30 secondes, signalant ainsi l’armement du
système antidémarrage. Le témoin s’éteint
après 24 heures, mais l’immobilisateur an-
tivol reste toutefois armé.N.B.Lorsque le véhicule est démarré, ce témoin
doit s’allumer pendant quelques secondes
puis s’éteindre. Si le témoin ne s’allume pas
ou s’il reste allumé, fa ire contrôler le véhi-
cule par un concessionnaire Yamaha.Interférences du transpondeur
Si le témoin du système antidémarrage cli-
gnote selon la séquence suivante, 5 fois
lentement puis 2 fois rapidement, cela peut
être dû à des interférences du transpon-
deur. Dans ce cas, procéder comme suit. 1. Vérifier qu’aucune autre clé de sys- tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
2. Mettre le moteur en marche à l’aide de la clé d’enregistrement de codes.
UB7NF1F0.book Page 7 Monday, August 30, 2021 2:25 PM

Commandes et instruments
4-8
4
3. Si le moteur se met en marche, le cou-per, puis tenter de le remettre en
marche avec chacune des clés
conventionnelles.
4. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, confier le véhicule ainsi que
les 3 clés à un concessionnaire
Yamaha en vue du réenregistrement de ces dernières.
FAU91472
Témoin de contrôle de la stabilité “ ”
Ce témoin clignote lorsque le système de
régulation antipatinage, SCS ou LIF est en-
gagé pendant la conduite. Lorsque le
“TCS-MODE” est réglé sur “OFF”, le té-
moin s’allume.N.B.Lorsque le véhicule est démarré, ce témoin
doit s’allumer pendant quelques secondes
puis s’éteindre. Si le témoin ne s’allume pas
ou s’il reste allumé, faire contrôler le véhi-
cule par un concessionnaire Yamaha.ATTENTION
FCA27222
Lorsque le contacteur à clé est activé,
éviter tout mouvement ou vibration du
véhicule ; cela pourrait gêner l’initialisa-
tion de l’IMU. Le cas échéant, le système de régulation antipatinage ne fonction-
nera pas et l’écran “TCS-MODE” affi-
chera “OFF” jusqu’à l’initialisation de
l’IMU.
FAU88362
Témoin d’alerte de pression d’huile et de
température du liquide de refroidisse-
ment “ ”
Ce témoin d’alerte s’allume si la pression
d’huile moteur est basse ou si la tempéra-
ture du liquide de refroidissement est éle-
vée. Le cas échéant, arrêter immédiate-
ment le moteur.N.B.
Lorsque le véhicule est démarré pour
la première fois, ce témoin doit s’allu-
mer jusqu’à ce que le moteur dé-
marre.
 Si un dysfonctionnement est détecté,
ce témoin s’allume et l’icône de pres-
sion d’huile clignote.ATTENTION
FCA22441
Si le témoin de pression d’huile et de
température du liquide de refroidisse-
ment ne s’éteint pas après le démarrage du moteur ou s’il s’allume alors que le
moteur tourne, arrêter immédiatement
le véhicule et le moteur.
 Si le moteur surchauffe, l’icône
d’avertissement de température du
liquide de refroidissement s’allume.
Laisser refroidir le moteur. Vérifier
le niveau du liquide de refroidisse-
ment (voir page 7-35).
 Si la pression d’huile moteur est
basse, l’icône d’avertissement de
pression d’huile s’allume. Vérifier le
niveau d’huile (voir page 7-10).
 Si le témoin d’alerte reste allumé
après le refroidissement du moteur
et la vérification du niveau d’huile,
faire contrôler le véhicule par un
concessionnaire Yamaha. Ne plus
utiliser le véhicule !
FAU88370
Témoin d’alerte du système auxiliaire
“”
Ce témoin d’alerte s’allume si un problème
est détecté dans un circuit non lié au mo-
teur.
UB7NF1F0.book Page 8 Monday, August 30, 2021 2:25 PM

Commandes et instruments
4-9
4
N.B.Lorsque le véhicule est démarré, ce témoin
doit s’allumer pendant quelques secondes
puis s’éteindre. Sinon, faire contrôler le vé-
hicule par un concessionnaire Yamaha.
FAU91447
AfficheurLes éléments suivants s’affichent :
1. Compte-tours
2. Compteur de vitesse
3. Témoin du système de passage rapide des rapports “QS”
4. Afficheur du rapport engagé
5. Écrans d’informations du véhicule
6. Icône du MENU Réglages “ ”
7. Témoin de poignées chauffantes (option)
8. Icône de contrôle des freins “BC”
9. Montre
10.Afficheur de MODE
11.Chronomètre
12.Alerte de pression d’huile “ ”
13.Alerte de la température du liquide de refroidissement “ ”
14.Alerte du système auxiliaire “ ”
15.Alerte de mode d’erreur “Err” (s’affiche à la place de la montre lorsqu’elle est activée)
LAP 02LATEST
00:12.3 4
00:01.23
4
1
2
7
6
9
10
8
1135
14 13
12
15
UB7NF1F0.book Page 9 Monday, August 30, 2021 2:25 PM
