YAMAHA MT-10 2017 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
7-12
1
2
3
4
5
678
9
10
11
12
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.
6. Die neue Ölfilterpatrone mit einem Öl- filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
7. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen. 8. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-anlage abgekühlt sind.ACHTUNG
GCA11621

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd- körper in das Kurbelgehäuse ein-
dringen.
9. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
HINWEISBei korrektem Ölstand darf die Öl-
druck-Warnleuchte nach dem Anlassen desMotors nicht mehr leuchten.ACHTUNG
GCA20860
Wenn die Öldruck-Warnleuchte blinkt
oder dauerhaft leuchtet, obwohl der Öl-
stand korrekt ist, sofort den Motor aus-
schalten und das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen las-sen.
10. Den Motor ausschalten, einige Minu- ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
1. DrehmomentschlüsselAnzugsmoment:Ölfilterpatrone: 17 N·m (1.7 kgf·m, 12 lb·ft)
Anzugsmoment: Motoröl-Ablassschraube:
23 N·m (2.3 kgf·m, 17 lb·ft)
1
Empfohlene Ölsorte:Vollsynthetisch
10W-40
Füllmenge:
Ölwechsel:3.90 L (4.12 US qt, 3.43 Imp.qt)
Mit Ölfilterausbau:
4.10 L (4.33 US qt, 3.61 Imp.qt)
B67-9-G1.book 12 ページ ２０１７年１月２６日　木曜日　午後６時５分

Regelmäßige Wartung und Einstellung
7-13
1
2
3
4
5
67
8
9
10
11
12
GAU20071
KühlflüssigkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU20095
Kühlflüssigkeitsstand prüfen 1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.

Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnisführen.
2. Den Stand der Kühlflüssigkeit im Aus- gleichsbehälter überprüfen.
HINWEISDer Kühlflüssigkeitsst and sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
kierung befinden.
3. Befindet sich der Kühlflüssigkeitsstand an oder unter der Minimalstand-Mar-
kierung, den Ausgleichsbehälterde-
ckel abnehmen. WARNUNG! Nur den
Kühlflüssigkeits-Ausgleichsbehäl-
terdeckel öffnen. Niemals versu-
chen, den Kühler-Verschlussdeckel
bei heißem Motor abzuneh-
men.
[GWA15162]
4. Kühlflüssigkeit bis zur Maximal- stand-Markierung hinzufügen und
dann den Ausgleichsbehälterdeckel
anbringen. ACHTUNG: Wenn keine
Kühlflüssigkeit zur Verfügung
steht, kann stattdessen destilliertes
Wasser oder weiches Leitungswas-
ser benutzt werden. Kein hartes
Wasser oder Salzwasser verwen-
den, da dies dem Motor schadet.
Wenn Wasser anstelle von Kühl-
flüssigkeit verwendet wurde, tau-
schen Sie es so schnell wie möglich
durch Kühlflüssigkeit aus, da sonst
das Kühlsystem nicht gegen Frost
und Korrosion geschützt ist. Wenn
der Kühlflüssigkeit Wasser hinzu-
gefügt wurde, den Frostschutzmit-
telgehalt der Kühlflüssigkeit so
1. Maximalstand-Markierung
2. Minimalstand-Markierung
21
1. Kühlflüssigkeits-Aus gleichsbehälterdeckel
1
B67-9-G1.book 13 ページ ２０１７年１月２６日　木曜日　午後６時５分

Regelmäßige Wartung und Einstellung
7-14
1
2
3
4
5
678
9
10
11
12
bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da sonst die Wirksamkeit
des Kühlmittels reduziert
wird.
[GCA10473]
GAU73983

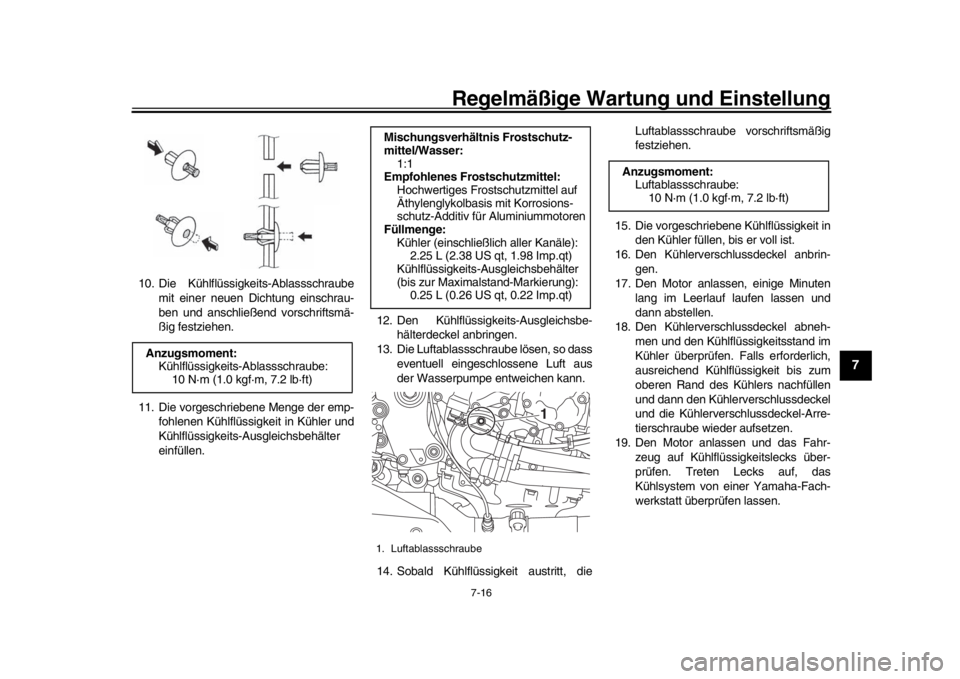

Kühlflüssigkeit wechseln1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
3. Die Kühlerverschlussdeckel-Arretier-
schraube und dann den Kühlerver-
schlussdeckel abschrauben.
WARNUNG! Niemals versuchen,
den Kühler-Verschlussdeckel bei
heißem Motor abzunehmen.
[GWA10382]
4. Die Ablassschraube mit ihrer Dichtung herausdrehen und die Kühlflüssigkeit
ablassen.
5. Die Abdeckung des Kühlflüssig- keits-Ausgleichs behälters A durch Entfernen der Schrauben und des
Schnellverschlusses abnehmen.
HINWEISZum Abnehmen des Schnellverschlusses
den mittleren Stift hineindrücken und denSchnellverschluss herausziehen.
Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)

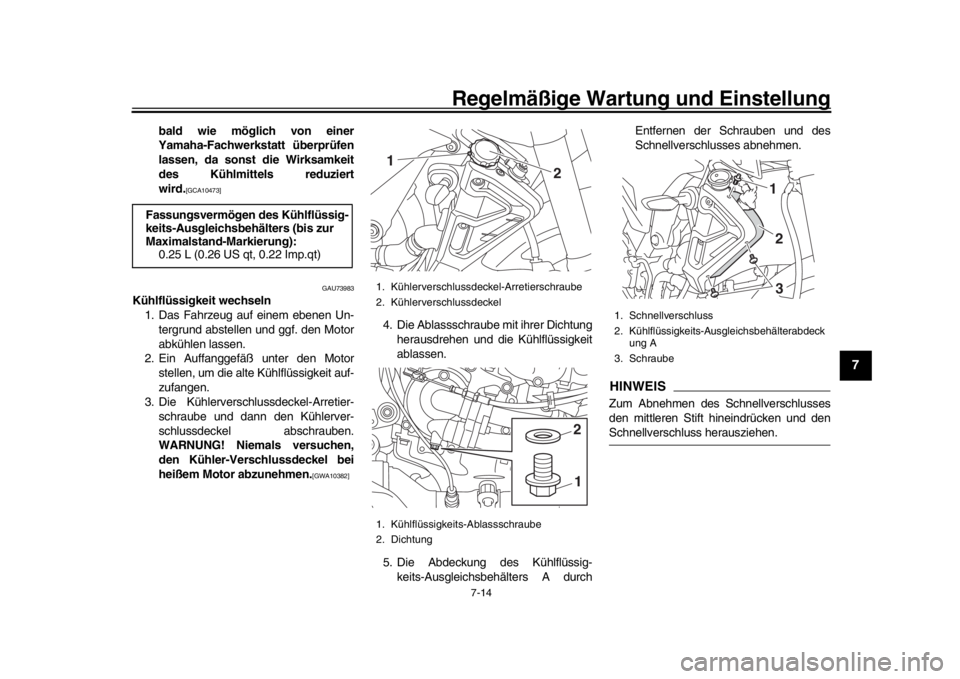

1. Kühlerverschlussdeckel-Arretierschraube
2. Kühlerverschlussdeckel
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
2
1
12
1. Schnellverschluss
2. Kühlflüssigkeits-Ausgleichsbehälterabdeck
ung A
3. Schraube
1
32
B67-9-G1.book 14 ページ ２０１７年１月２６日　木曜日　午後６時５分

Regelmäßige Wartung und Einstellung
7-15
1
2
3
4
5
67
8
9
10
11
12

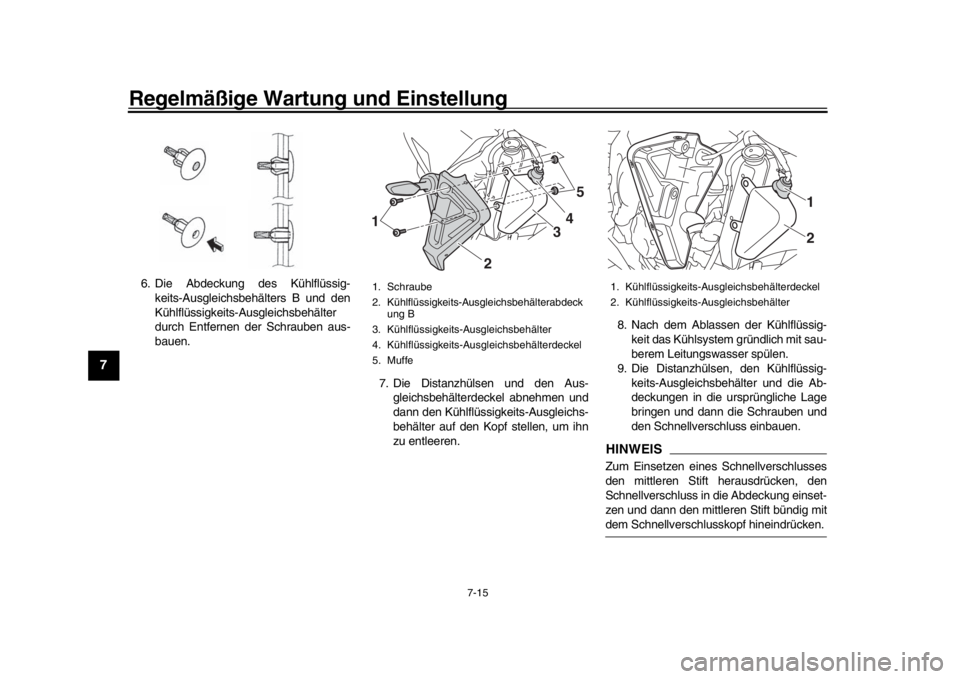

6. Die Abdeckung des Kühlflüssig- keits-Ausgleichsbehälters B und den
Kühlflüssigkeits-Ausgleichsbehälter
durch Entfernen der Schrauben aus-
bauen.
7. Die Distanzhülsen und den Aus-gleichsbehälterdeckel abnehmen und
dann den Kühlflüssigkeits-Ausgleichs-
behälter auf den Kopf stellen, um ihn
zu entleeren. 8. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.
9. Die Distanzhülsen, den Kühlflüssig-
keits-Ausgleichsbehälter und die Ab-
deckungen in die ursprüngliche Lage
bringen und dann die Schrauben und
den Schnellverschluss einbauen.
HINWEISZum Einsetzen eines Schnellverschlusses
den mittleren Stift herausdrücken, den
Schnellverschluss in die Abdeckung einset-
zen und dann den mittleren Stift bündig mitdem Schnellverschlusskopf hineindrücken.
1. Schraube
2. Kühlflüssigkeits-Ausgleichsbehälterabdeck ung B
3. Kühlflüssigkeits-Ausgleichsbehälter
4. Kühlflüssigkeits-Ausgleichsbehälterdeckel
5. Muffe1
2
5
34
1. Kühlflüssigkeits-Aus gleichsbehälterdeckel
2. Kühlflüssigkeits-A usgleichsbehälter
12
B67-9-G1.book 15 ページ ２０１７年１月２６日　木曜日　午後６時５分

Regelmäßige Wartung und Einstellung
7-16
1
2
3
4
5
678
9
10
11
12
10. Die Kühlflüssigkei ts-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
11. Die vorgeschriebene Menge der emp- fohlenen Kühlflüssigkeit in Kühler und
Kühlflüssigkeits-Ausgleichsbehälter
einfüllen. 12. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel anbringen.
13. Die Luftablassschraube lösen, so dass eventuell eingeschlossene Luft aus
der Wasserpumpe entweichen kann.
14. Sobald Kühlflüssigkeit austritt, die Luftablassschraube vorschriftsmäßig
festziehen.
15. Die vorgeschriebene Kühlflüssigkeit in den Kühler füllen, bis er voll ist.
16. Den Kühlerverschlussdeckel anbrin- gen.
17. Den Motor anlassen, einige Minuten
lang im Leerlauf laufen lassen und
dann abstellen.
18. Den Kühlerverschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum
oberen Rand des Kühlers nachfüllen
und dann den Kühlerverschlussdeckel
und die Kühlerverschlussdeckel-Arre-
tierschraube wieder aufsetzen.
19. Den Motor anlassen und das Fahr- zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das
Kühlsystem von einer Yamaha-Fach-
werkstatt überprüfen lassen.
Anzugsmoment:
Kühlflüssigkeits-Ablassschraube:
10 N·m (1.0 kgf·m, 7.2 lb·ft)
Mischungsverhältnis Frostschutz-
mittel/Wasser:1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummotoren
Füllmenge: Kühler (einschließlich aller Kanäle):2.25 L (2.38 US qt, 1.98 Imp.qt)
Kühlflüssigkeits-Ausgleichsbehälter
(bis zur Maximalstand-Markierung): 0.25 L (0.26 US qt, 0.22 Imp.qt)1. Luftablassschraube
1
Anzugsmoment:Luftablassschraube:
10 N·m (1.0 kgf·m, 7.2 lb·ft)
B67-9-G1.book 16 ページ ２０１７年１月２６日　木曜日　午後６時５分

Regelmäßige Wartung und Einstellung
7-17
1
2
3
4
5
67
8
9
10
11
12
GAU36765
LuftfiltereinsatzDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen.
GAU44735
Leerlaufdrehzahl prüfenPrüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
GAU21386

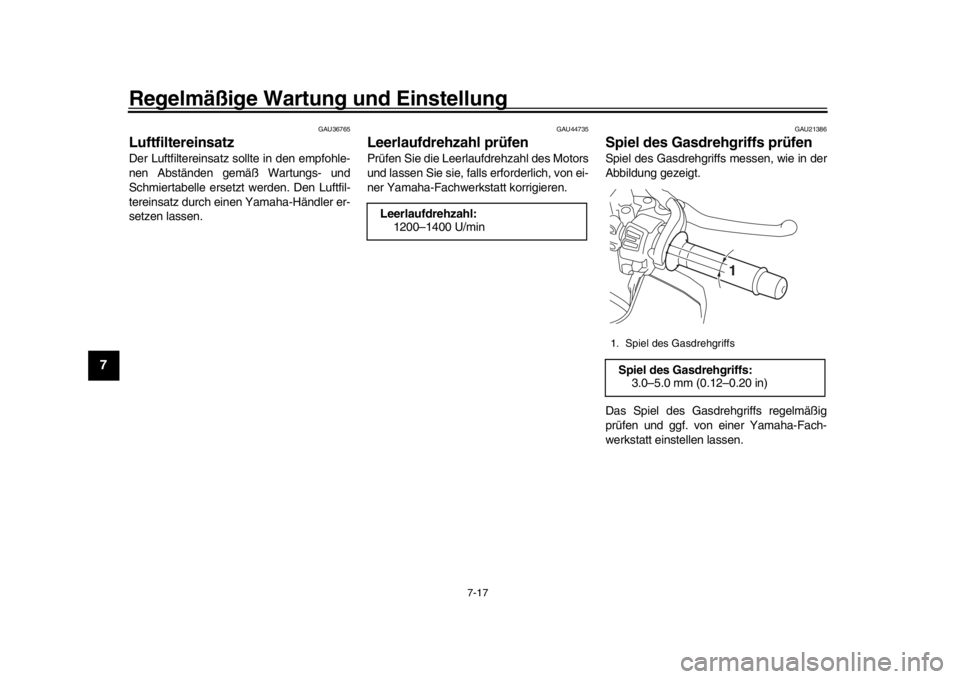

Spiel des Gasdrehgriffs prüfenSpiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
Leerlaufdrehzahl:
1200–1400 U/min1. Spiel des GasdrehgriffsSpiel des Gasdrehgriffs:3.0–5.0 mm (0.12–0.20 in)
1
B67-9-G1.book 17 ページ ２０１７年１月２６日　木曜日　午後６時５分

Regelmäßige Wartung und Einstellung
7-18
1
2
3
4
5
678
9
10
11
12
GAU21402
VentilspielMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU64410
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.

Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.WARNUNG
GWA10512
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeugkann Unfälle verursachen. Reifenluftdruck (gemessen bei kal-
ten Reifen):
1 Person:
Vorn: 250 kPa (2.50 kgf/cm
2, 36 psi)
Hinten:
290 kPa (2.90 kgf/cm2, 42 psi)
2 Personen: Vorn:
250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Maximale Zuladung*: 170 kg (375 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
B67-9-G1.book 18 ページ ２０１７年１月２６日　木曜日　午後６時５分

Regelmäßige Wartung und Einstellung
7-19
1
2
3
4
5
67
8
9
10
11
12
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechendenVorschriften.
WARNUNG
GWA10472

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.

Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die dafür notwendi-
ge fachliche Erfahrung verfügt.

Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fah-
ren, denn bevor der Reifen seine
optimalen Eigenschaften entwi-
ckeln kann, muss seine Laufflächevorsichtig “eingefahren” werden. Reifenausführung
Dieses Modell ist mit Schlauchlos-Reifen
und Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte Rei-
fen müssen von Reifenspezialisten geprüft
werden, um sicherzustellen, dass sie für die
weitere Verwendung geeignet sind.
WARNUNG
GWA10902

Die Vorder- und Hinterreifen sollten
immer vom selben Hersteller und
von gleicher Ausführung sein. An-

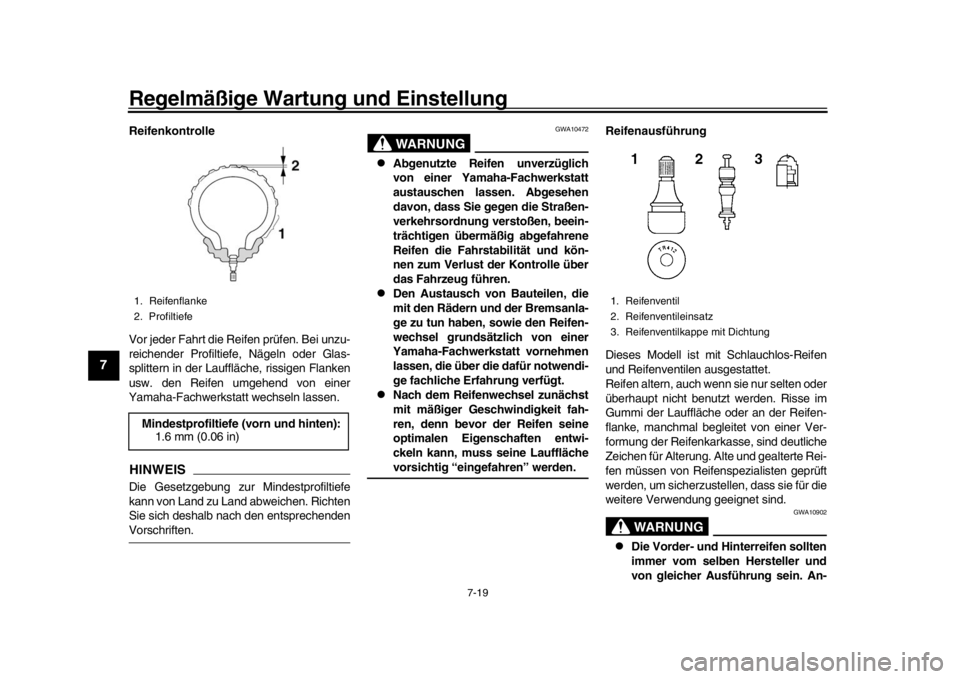

1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
B67-9-G1.book 19 ページ ２０１７年１月２６日　木曜日　午後６時５分

Regelmäßige Wartung und Einstellung
7-20
1
2
3
4
5
678
9
10
11
12
derenfalls kann sich das Fahrver-
halten des Motorrads ändern und
es kann zu Unfällen kommen.

Die Ventilkappen fest aufschrau-
ben, da sie Luftdruckverluste ver-
hindern.

Nur die unten aufgeführten Reifen-
ventile und Ventileinsätze verwen-
den, um Luftverlust während derFahrt zu vermeiden.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
WARNUNG
GWA10601
Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.

Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.

Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.

Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungenanpassen.
GAU21963
GussräderOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.

Nach dem Austausch von Felgen und/
oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
Vorderreifen:
Größe: 120/70ZR17M/C(58W)
Hersteller/Modell: BRIDGESTONE/BATTLAX HY-
PERSPORT S20F
Hinterreifen: Größe: 190/55ZR17M/C(75W)
Hersteller/Modell: BRIDGESTONE/BATTLAX HY-
PERSPORT S20R
VORNE und HINTEN: Reifenventil: TR412
Ventileinsatz: #9100 (Original)
B67-9-G1.book 20 ページ ２０１７年１月２６日　木曜日　午後６時５分

Regelmäßige Wartung und Einstellung
7-21
1
2
3
4
5
67
8
9
10
11
12
GAU74130
Kupplungshebel-Spiel einstellenSpiel des Kupplungshebels messen, wie in
der Abbildung gezeigt.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel am Kupplungshebel in Richtung
(a) drehen. Zum Verringern des Kupplungs-
hebel-Spiels die Einstellschraube in Rich-
tung (b) drehen.
HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt, folgen-dermaßen verfahren. 1. Die Einstellschraube am Kupplungs- hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
2. Die Kontermutter weiter unten am Kupplungszug lockern.
3. Zum Erhöhen des Kupplungshe-
bel-Spiels die Einstellmutter für das
Kupplungshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellmutter in
Richtung (b) drehen.
4. Die Kontermutter festziehen.
GAU37914
Spiel des Handbremshebels
prüfenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches oder schwammiges Gefühl
beim Betätigen des Bremshebels kann
bedeuten, dass sich Luft im hydrauli-
schen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit dem Fahr-
zeug fahren. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein

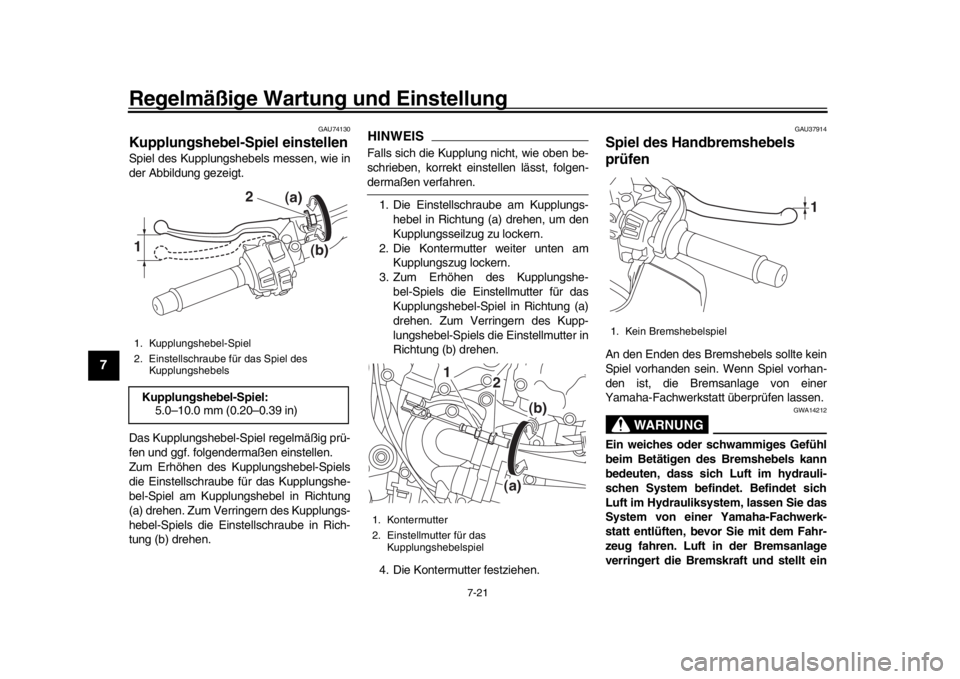

1. Kupplungshebel-Spiel
2. Einstellschraube für das Spiel des KupplungshebelsKupplungshebel-Spiel:5.0–10.0 mm (0.20–0.39 in)1
2 (a)
(b)
1. Kontermutter
2. Einstellmutter für das
Kupplungshebelspiel
(b)
1
2
(a)
1. Kein Bremshebelspiel
1
B67-9-G1.book 21 ページ ２０１７年１月２６日　木曜日　午後６時５分
