YAMAHA MT-10 2017 Instructieboekje (in Dutch)

1-4
Veiligheidsinformatie
12
3
4
5
6
7
8
9
10
11
12
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare pro-
ducten of het verrichten van aanpassingen
die de ontwerp- of bedieningskenmerken
van uw machine wijzigen kan het risico op
ernstig letsel of ov erlijden van uzelf of ande-
ren vergroten. U bent verantwoordelijk voor
letsel dat voortvloeit uit wijzigingen aan de
machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.
Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire zorg-
vuldig alvorens het te gebruiken om te
waarborgen dat het de grondspeling of
de hellinghoek op geen enkele manier
vermindert, de veerweg, de stuuruit-
slag of de bediening niet beperkt en
geen lampen of reflectors afdekt.
Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.
Omvangrijke accessoires kunnen door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
Sommige accessoires dwingen de bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.

Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw motorfiets werden geleverd, zijn ontworpen om de mo-
gelijkheden van de motorfiets te ondersteu-
nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 7-18
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
De motorfiets vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt vervoe-
ren.

Verwijder alle loszittende voorwerpen
van de motorfiets.

Controleer of de brandstofkraan (in-
dien aanwezig) in de “OFF”-stand
staat en er geen brandstoflekkage is.

Zorg dat het voorwiel recht naar voren
wijst op de aanhanger of de laadvloer
en zet het wiel vast in een goot om be-
weging te voorkomen.

Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).

Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
B67-9-D1_1.book 4 ページ ２０１７年２月２日　木曜日　午後３時４７分

1-5
Veiligheidsinformatie
1
2
3
4
5
6
7
8
9
10
11
12
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
transport schuurplekken op de lak ver-
oorzaken.

Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
B67-9-D1_1.book 5 ページ ２０１７年２月２日　木曜日　午後３時４７分

2-1
123
4
5
6
7
8
9
10
11
12
Beschrijving
DAU10411
Aanzicht linkerzijde
1
6, 7
2, 3, 4 5
98
10
11
1213
1. Koplamp (pagina 7-34)
2. Stelmoer veervoorspanning (pagina 4-22)
3. Stelbout uitgaande demping (pagina 4-22)
4. Stelbout ingaande demping (pagina 4-22)
5. Accu (pagina 7-30)
6. Stelbout snelle ingaan de demping (pagina 4-24)
7. Stelschroef langzame in gaande demping (pagina 4-24)
8. Stelring veervoorspanning (pagina 4-24) 9. Stelschroef uit
gaande demping (pagina 4-24)
10.Schakelpedaal (pagina 4-16)
11.Kijkglas olieniveau (pagina 7-10)
12.Oliefilterpatroon (pagina 7-10)
13.Zekeringenkastje (pagina 7-31)
B67-9-D1_1.book 1 ページ ２０１７年２月２日　木曜日　午後３時４７分

Beschrijving
2-2
12
3
4
5
6
7
8
9
10
11
12
DAU10421

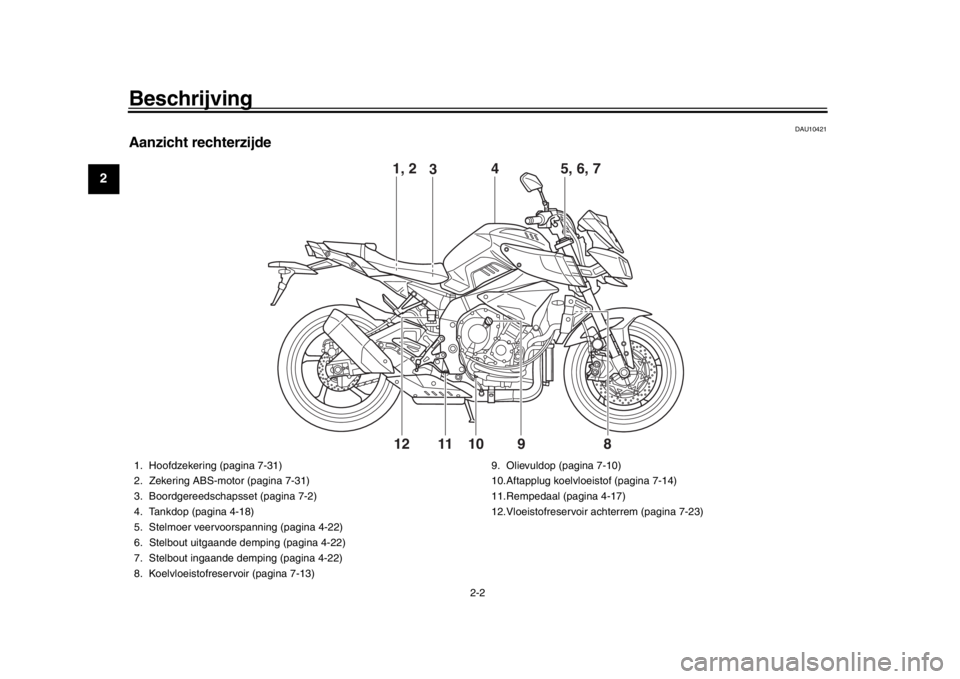

Aanzicht rechterzijde
9
11 1 0
12 8
1, 2
4
3
5, 6, 7
1. Hoofdzekering (pagina 7-31)
2. Zekering ABS-motor (pagina 7-31)
3. Boordgereedschapsset (pagina 7-2)
4. Tankdop (pagina 4-18)
5. Stelmoer veervoorspanning (pagina 4-22)
6. Stelbout uitgaande demping (pagina 4-22)
7. Stelbout ingaande demping (pagina 4-22)
8. Koelvloeistofreservoir (pagina 7-13) 9. Olievuldop (pagina 7-10)
10.Aftapplug koelvloei
stof (pagina 7-14)
11.Rempedaal (pagina 4-17)
12.Vloeistofreservoir achterrem (pagina 7-23)
B67-9-D1_1.book 2 ページ ２０１７年２月２日　木曜日　午後３時４７分

Beschrijving
2-3
123
4
5
6
7
8
9
10
11
12
DAU10431

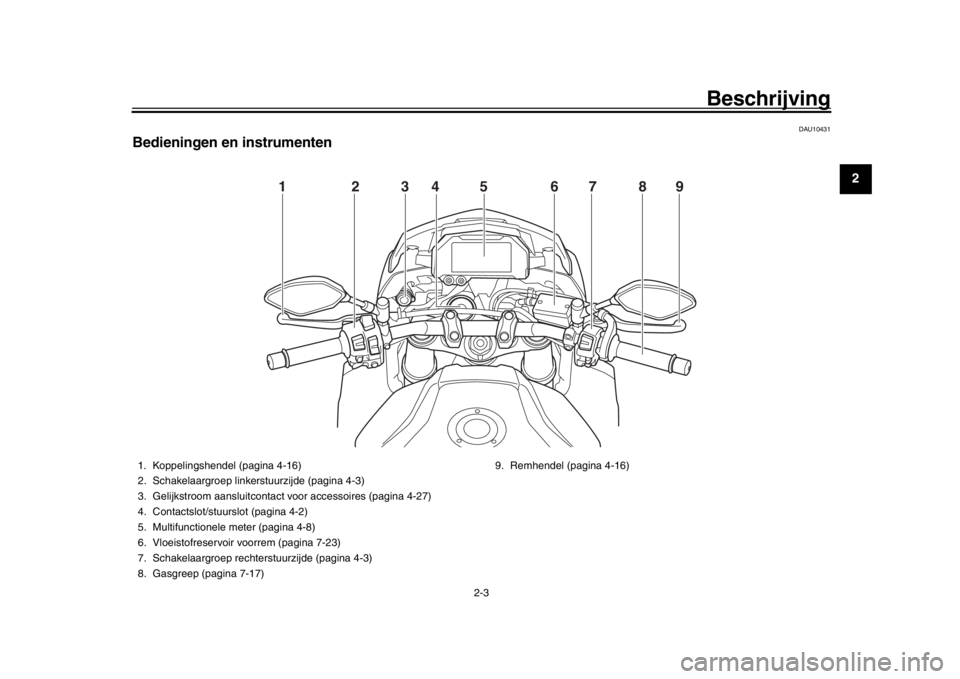

Bedieningen en instrumenten
12 456789
3
1. Koppelingshendel (pagina 4-16)
2. Schakelaargroep linker stuurzijde (pagina 4-3)
3. Gelijkstroom aansluitcontact voor accessoires (pagina 4-27)
4. Contactslot/stuurslot (pagina 4-2)
5. Multifunctionele meter (pagina 4-8)
6. Vloeistofreservoir voorrem (pagina 7-23)
7. Schakelaargroep rechte rstuurzijde (pagina 4-3)
8. Gasgreep (pagina 7-17) 9. Remhendel (pagina 4-16)
B67-9-D1_1.book 3 ページ ２０１７年２月２日　木曜日　午後３時４７分

3-1
1
23
4
5
6
7
8
9
10
11
12
Speciale kenmerken
DAU74041
Cruise controlDit model is uitgerust met cruise control, dat
een ingestelde kruissnelheid handhaaft.
De cruise control werkt alleen bij het rijden
in de 4e, 5e of 6e versnelling met snelheden
tussen ongeveer 50 km/h (31 mi/h) en 180
km/h (112 mi/h).
WAARSCHUWING
DWA16341

Onjuist gebruik van de cruise con-
trol kan leiden tot verlies van de
controle over de machine met mo-
gelijk een ongeval tot gevolg. Ge-
bruik geen cruise control in druk
verkeer, slechte weersomstandig-
heden of op bochtige, gladde, heu-
velachtige of slechte wegen of
grindwegen.

Wanneer u heuvelopwaarts of heu-
velafwaarts rijdt, kan de cruise con-
trol de ingestelde kruissnelheid
mogelijk niet aanhouden.

Wanneer u de cruise control niet
gebruikt, moet u deze uitschakelen
om te voorkomen dat u deze per on-
geluk inschakelt. Controleer of het
controlelampje voor cruise control“ ” uit is. Cruise control activeren en instellen
1. Druk op de aan-uitschakelaar voor de cruise control “ ” links op het stuur.
Het controlelampje voor cruise control
“ ” gaat aan.
2. Druk op de “SET–”-zijde van de instel- schakelaar voor cruise control om de
cruise control te activeren. De huidige
rijsnelheid wordt ingesteld als de kruis-
snelheid. Het controlelampje voor de
cruise-controlinstelling “SET” gaat
aan.
De ingestelde kruissnelheid aanpassen
Terwijl de cruise contro l in werking is, drukt
u op de “RES+”-zijde van de instelschake-
laar voor cruise control om de ingestelde
kruissnelheid te verhogen of op de
“SET–”-zijde om de ingestelde kruissnel-
heid te verlagen.
OPMERKINGWanneer u de instelschakelaar eenmaal in-
drukt, wordt de snelheid in stappen van on-
geveer 2.0 km/h (1.2 mi/h) verhoogd.
Wanneer u de “RES+”- of “SET–”-zijde van
de instelschakelaar voor cruise control in-
gedrukt houdt, wordt de snelheid continu
verhoogd of verlaagd totdat u de schakelaarweer loslaat.
U kunt de rijsnelheid ook handmatig verho-
gen met de gasgreep. Nadat u gas hebt ge-
geven, kunt u een nieuwe kruissnelheid
1. Controlelampje cruise-controlinstelling “SET”
2. Controlelampje cruise control “ ”
1. Instelschakelaar cruise control “RES+/ SET–”
2. Aan-uitschakelaar cruise control “ ”
12
R ESSE T
PAS
S
TC S
SELECT
2 1
B67-9-D1_1.book 1 ページ ２０１７年２月２日　木曜日　午後３時４７分

Speciale kenmerken
3-2
1
234
5
6
7
8
9
10
11
12
instellen door te drukken op de “SET–”-zijde
van de instelschakelaar. Als u geen nieuwe
kruissnelheid instelt en gas terugneemt,
remt de machine af tot de eerder ingestelde
kruissnelheid.
Cruise control uitschakelen
Voer een van de volgende handelingen uit
om de ingestelde kruissnelheid te annule-
ren. Het controlelampje “SET” gaat uit.
Draai de gasgreep voorbij de gesloten
stand in de deceleratierichting.

Bekrachtig de voor - of achterrem.

Knijp de koppelingshendel in.
Druk op de aan-uitschakelaar om de cruise
control uit te zetten . Het controlelampje
“ ” en controlelampje “SET” gaan uit.
OPMERKINGDe rijsnelheid gaat dalen zodra cruise con-
trol wordt uitgeschakeld, als tenminste nietaan de gasgreep wordt gedraaid.
De hervattingsfunctie gebruiken
Druk op de “RES+”-zijde van de instelscha-
kelaar voor cruise control om de cruise con-
trol opnieuw te activeren. De rijsnelheid
keert dan terug naar de eerder ingestelde
kruissnelheid. Het controlelampje “SET”
gaat aan.
WAARSCHUWING
DWA16351
Het is gevaarlijk de hervattingsfunctie te
gebruiken wanneer de eerder ingestelde
kruissnelheid te hoog is voor de huidigeomstandigheden.OPMERKINGWanneer u op de aan-uitschakelaar drukt
terwijl de cruise control in werking is, wordt
de cruise control volledig uitgeschakeld en
wordt de eerder ingestelde kruissnelheid
gewist. U kunt de hervattingsfunctie pas
weer gebruiken nadat u een nieuwe kruis-snelheid hebt ingesteld. Automatische uitschakeling van cruise con-
trolDe cruise control voor dit model wordt elek-
tronisch geregeld en is gekoppeld aan de
andere regelsystemen. De cruise control
wordt onder de volgende omstandigheden
automatisch uitgeschakeld:
De cruise control kan de ingestelde
kruissnelheid niet aanhouden.

Er is een wielslip of wielspin gedetec-
teerd. (Als de tractier
egeling niet is uit-
geschakeld, werkt de tractieregeling
nog.)

De startschakel aar/noodstopschake-
laar wordt in de stand “ ” gezet.

De motor slaat af.

De zijstandaard wordt omlaag gezet.
Als u rijdt met een ingestelde kruissnelheid
en de cruise control wordt uitgeschakeld
onder de bovenstaande omstandigheden,
gaat het controlelampje “ ” uit en knippert
het controlelampje “SET” gedurende 4 se-
conden, waarna dit uitgaat.
Als u niet rijdt met een ingestelde kruissnel-
heid en de startschak elaar/noodstopscha-
kelaar wordt in de stand “ ” gezet, de
motor slaat af of de zijstandaard wordt om-
laag gezet, gaat het controlelampje “ ” uit
(het controlelampje “SET” knippert niet).
Als de cruise control automatisch wordt uit-
geschakeld, moet u stoppen en controleren
1. Gesloten stand
2. Uitschakelrichting cruise control
1
2
B67-9-D1_1.book 2 ページ ２０１７年２月２日　木曜日　午後３時４７分

Speciale kenmerken
3-3
1
23
4
5
6
7
8
9
10
11
12
of de machine in goede staat verkeert.
Voordat u de cruise control opnieuw ge-
bruikt, moet u deze inschakelen met de
aan-uitschakelaar.OPMERKINGIn bepaalde gevallen kan de cruise control
de ingestelde kruissnelheid mogelijk niet
aanhouden wanneer u heuvelopwaarts of
heuvelafwaarts rijdt met de machine.
Wanneer u heuvelopwaarts rijdt met
de machine, kan de werkelijke rijsnel-
heid lager worden dan de ingestelde
kruissnelheid. Als dit gebeurt, accele-
reert u met de gasgreep tot de ge-
wenste rijsnelheid.

Wanneer u heuvelafwaarts rijdt met de
machine, kan de werkelijke rijsnelheid
hoger worden dan de ingestelde kruis-
snelheid. Als dit gebeurt, kunt u de in-
stelschakelaar niet gebruiken om de
ingestelde kruissnelheid aan te pas-
sen. Als u de rijsnelheid wilt verlagen,
gebruikt u de remmen. Wanneer u de
remmen gebruikt, wordt de cruise con-trol uitgeschakeld.
DAU74053
D-mode (rijmodus)D-mode is een elektronisch geregeld motor-
prestatiesysteem. Selecteer modus 1 voor
de meest agressieve gasrespons, modus 2
voor de standaard gasgreep/motorrespons
en gebruik modus 3 op regenachtige dagen
of wanneer u minder motorvermogen
wenst.
WAARSCHUWING
DWA18440
Wijzig de rijmodus niet tijdens het rijden.
Druk met de gasgreep gesloten op de scha-
kelaar “MODE” om de rijmodus te wijzigen.OPMERKING
De huidige rijmodus wordt weergege-
ven in de rijmodusweergave (pagina
4-11).

De huidige rijmodus wordt opgeslagen
wanneer de machine wordt uitgescha-keld.
1. Rijmodusschakelaar “MODE”
STOPM ODERUNSTA R T
1
B67-9-D1_1.book 3 ページ ２０１７年２月２日　木曜日　午後３時４７分

Speciale kenmerken
3-4
1
234
5
6
7
8
9
10
11
12
DAU73913
TractieregelingDe tractieregeling (TCS) draagt bij aan het
behouden van grip bij het optrekken op
gladde oppervlakken, zoals onverharde of
natte wegen. Wanneer sensoren detecte-
ren dat het achterwiel begint te slippen (on-
gecontroleerde slip), gr ijpt de tractieregeling
in door het motorvermo gen te reguleren tot-
dat de grip is hersteld.
WAARSCHUWING
DWA15432
De tractieregeling vormt geen vervan-
ging voor verstandig rijgedrag dat is
aangepast aan de omstandigheden. De
tractieregeling biedt geen bescherming
tegen gripverlies door te snel ingaan van
bochten, snel optrekken bij schuin over-
hangen of door remmen, en kan wegglij-
den van het voorwiel niet voorkomen.
Rijd altijd voorzichtig op oppervlakken
die mogelijk glad kunnen zijn en vermijdbijzonder gladde oppervlakken. Druk met de gasgreep gesloten deze scha-
kelaar omlaag om te wisselen van TCS “1”
of “2” naar “3”. Druk de schakelaar omhoog
om te wisselen van TCS “3” of “2” naar “1”.
Houd terwijl de machine stilstaat deze scha-
kelaar twee seconden omhoog gedrukt om
het systeem uit te schakelen. Druk omlaag
om het systeem in te schakelen.
OPMERKINGDe huidige TCS-instelling wordt weergege-ven in de TCS-weergave (pagina 4-11).
Het controlelampje “ ” knippert als de
tractieregeling is ingeschakeld. U hoort mo-
gelijk kleine veranderingen in het motor- en
uitlaatgeluid wanneer de tractieregeling
wordt ingeschakeld.
Onder bepaalde omstandigheden kan de
tractieregeling automatisch worden uitge-
schakeld. Als dit gebeurt gaan het controle-
lampje “ ” en het waarschuwingslampje
“ ” branden.
De TCS-weergave (pagina 4-11) geeft de
huidige TCS-instelling aan. Er zijn vier in-
stellingen.
TCS “OFF”
In de modus TCS “OFF” is de tractierege-
ling uitgeschakeld.1. Schakelaar tractieregeling “TCS”
R
ESSE T
PAS
S
TCS
SELECT
1
1. Waarschuwingslampje motorstoring “ ”
2. Controlelampje tractieregeling “ ”
12
B67-9-D1_1.book 4 ページ ２０１７年２月２日　木曜日　午後３時４７分

Speciale kenmerken
3-5
1
23
4
5
6
7
8
9
10
11
12
TCS “1”
In de modus TCS “1” wordt de ondersteu-
ning van de tractieregeling geminimali-
seerd. Selecteer deze modus voor sportief
rijden.
TCS “2”
De modus TCS “2” biedt een gemiddeld on-
dersteuningsniveau. Selecteer deze modus
voor normaal rijden op de weg.
TCS “3”
In de modus TCS “3” wordt de ondersteu-
ning van de tracti eregeling gemaximali-
seerd en wordt de wielslip het meest
geregeld. Selecteer deze modus bij regen,
gladde wegen en wanneer de maximale
tractieregeling gewenst is.OPMERKING
De tractieregeling kan alleen worden
in- of uitgeschakeld wanneer de ma-
chine stilstaat.

Wanneer de sleutel naar “ON” wordt
gedraaid, wordt de tractieregeling in-
geschakeld en ingesteld op TCS “1”,
“2” of “3” (welke het laatst was gese-
lecteerd).

Als de machine vast is komen te zitten
in modder, zand of een ander zacht
oppervlak, schakel dan de tractierege-
ling uit om het vrijmaken van het ach-
terwiel te vergemakkelijken.
LET OP
DCA16801
Gebruik uitsluitend de voorgeschreven
banden. (Zie pagina 7-18.) Bij gebruik
van banden met een andere maat zal de
tractieregeling de wielrotatie niet nauw-keurig kunnen regelen.
De tractieregeling terugstellen
De tractieregeling wordt automatisch uitge-
schakeld wanneer:
het voor- of achterwiel van de grond
komt tijdens het rijden.

tijdens het rijden overmatige wielslip
van het achterwiel wordt gedetec-
teerd.

een van de wielen wordt rondgedraaid
terwijl de sleutel op “ON” staat (zoals
bij het uitvoeren van onderhoud).
Als de tractieregeling wordt uitgeschakeld,
gaan zowel het controlelampje “ ” als het
waarschuwingslampje “ ” branden.
Probeer als dit gebeurt het systeem als
volgt terug te stellen.
1. Stop de machine en draai de sleutel naar “OFF”.
2. Wacht enkele seconden en draai dan
de sleutel terug naar “ON”.
3. Het controlelampje “ ” dient uit te gaan en het systeem dient te worden
ingeschakeld.
OPMERKINGAls het controlelampje “ ” na het terug-
stellen blijft branden, kan nog steeds met de
machine worden gereden; laat de machine
echter zo snel mogelijk nakijken door uwYamaha dealer.
4. Laat een Yamaha dealer het voertuig nakijken en het controlelampje “ ”
uitschakelen.
B67-9-D1_1.book 5 ページ ２０１７年２月２日　木曜日　午後３時４７分
