YAMAHA MT-10 2017 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2017, Model line: MT-10, Model: YAMAHA MT-10 2017Pages: 112, tamaño PDF: 9.36 MB
Page 61 of 112
Mantenimiento y ajustes periódicos7-3
1
2
3
4
5
678
9
10
11
12
SAU71030
NOTA
Las revisiones anuales deben rea lizarse todos los años, salvo si el mantenimie nto se basa en el kilometraje o en las millas
(Reino Unido).
A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).
Las operaciones marcadas con un asterisco d ebe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-peciales, así como cualificación técnica.
SAU71051
Cuadro de mantenimiento periódico del sistema de control de emisionesN.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Línea de
combustible Comprobar si los tubos de
gasolina están agrietados o
dañados.
Cambiar si es necesario.
2 *Bujías Comprobar estado.
Ajustar la distancia entre
electrodos y limpiar.
Cambiar.
3 *Holgura de la
válvula Comprobar y ajustar.
Cada 40000 km (24000 mi)
4 *Inyección de
gasolina Comprobar el ralentí del motor.
Comprobar y ajustar la sincronización.
5 *Sistema de escape Compruebe si hay fugas.
Apretar si es necesario.
Cambiar las juntas según sea
necesario.
B67-9-S1_1.book 3 ページ ２０１７年１月２５日 水曜日 午後１時２８分
Page 62 of 112
Mantenimiento y ajustes periódicos
7-4
1
2
3
4
5
67
8
9
10
11
12
6 *Sistema de control
de emisiones por
evaporación Comprobar si el sistema de
control está dañado.
Cambiar si es necesario.
7 *Sistema de
inducción de aire Comprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
Cambiar las piezas averiadas según sea necesario.
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B67-9-S1_1.book 4 ページ ２０１７年１月２５日 水曜日 午後１時２８分
Page 63 of 112
Mantenimiento y ajustes periódicos7-5
1
2
3
4
5
678
9
10
11
12
SAU71351
Cuadro general de mantenimiento y engraseN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Comprobación del
sistema de
diagnóstico Efectuar una comprobación
dinámica con la herramienta de
diagnóstico Yamaha.
Comprobar los códigos de error.
2 *Filtro de aire Cambiar. Cada 40000 km (24000 mi)
3Embrague Comprobar funcionamiento.
4 *Freno delantero Comprobar funcionamiento, nivel
de líquido y fugas.
Cambiar las pastillas de freno si es necesario.
5 *Freno trasero Comprobar funcionamiento, nivel
de líquido y fugas.
Cambiar las pastillas de freno si es necesario.
6 *Tubos de freno Comprobar si está agrietado o
dañado.
Cambiar. Cada 4 años
7 *Líquido de frenos Cambiar. Cada 2 años
8 *Ruedas Comprobar si están descentradas
o dañadas.
Cambiar si es necesario.
9 *Neumáticos Comprobar la profundidad del
dibujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.
10 *Cojinetes de rueda Comprobar si los cojinetes están
flojos o dañados.
B67-9-S1_1.book 5 ページ ２０１７年１月２５日 水曜日 午後１時２８分
Page 64 of 112
Mantenimiento y ajustes periódicos
7-6
1
2
3
4
5
67
8
9
10
11
12
11 *Cojinetes del eje del
basculante Comprobar funcionamiento y si el
juego es excesivo.
Lubricar con grasa a base de jabón de litio. Cada 50000 km (30000 mi)
12 Cadena de
transmisión Compruebe la holgura, la
alineación y el estado de la
cadena.
Ajuste y lubrique la cadena con un lubricante especial para
cadenas con juntas tóricas. Cada 1000 km (600 mi) y después de lavar la motocicleta, utilizarla con lluvia o
en lugares húmedos
13 *Cojinetes de
dirección Comprobar que los conjuntos de
cojinetes no estén flojos.
Recubrir moderadamente con grasa a base de jabón de litio.
14 *Amortiguador de la
dirección Comprobar funcionamiento y si
existen fugas de aceite.
15 *Fijaciones del
bastidor Comprobar que todas las tuercas,
pernos y tornillos estén
correctamente apretados.
16 Eje pivote de la
maneta de freno Lubricar con grasa de silicona.
17 Eje pivote del pedal
de freno Lubricar con grasa a base de
jabón de litio.
18 Eje pivote de la
maneta de
embrague Lubricar con grasa a base de
jabón de litio.
19 Eje pivote del pedal
de cambio Lubricar con grasa a base de
jabón de litio.
20 Caballete lateral Comprobar funcionamiento.
Lubricar con grasa a base de
jabón de litio.
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)B67-9-S1_1.book 6 ページ ２０１７年１月２５日 水曜日 午後１時２８分
Page 65 of 112
Mantenimiento y ajustes periódicos7-7
1
2
3
4
5
678
9
10
11
12
21 *Interruptor del
caballete lateral Compruebe el funcionamiento y
cámbielo según sea necesario.
22 *Horquilla delantera Comprobar funcionamiento y si
existen fugas de aceite.
Cambiar si es necesario.
23 *Conjunto
amortiguador Comprobar funcionamiento y si
existen fugas de aceite.
Cambiar si es necesario.
24 *Puntos de pivote
del brazo de
acoplamiento y del
brazo de relé de la
suspensión trasera Comprobar funcionamiento.
Lubricar con grasa a base de jabón de litio.
25 Aceite de motor Cambiar (calentar el motor antes
de vaciarlo).
Comprobar nivel de aceite y si existen fugas.
26 Cartucho del filtro
de aceite del motor Cambiar.
27 *Sistema de
refrigeración Comprobar nivel de líquido
refrigerante y si existen fugas en
el vehículo.
Cambiar. Cada 3 años
28 *Sistema EXUP Compruebe el funcionamiento, el
juego libre del cable y la posición
de la polea.
29 *Interruptores de
freno delantero y
trasero Comprobar funcionamiento.
30 *Piezas móviles y
cables Lubricar.
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B67-9-S1_1.book 7 ページ ２０１７年１月２５日 水曜日 午後１時２８分
Page 66 of 112
Mantenimiento y ajustes periódicos
7-8
1
2
3
4
5
67
8
9
10
11
12
SAU72800
NOTA
Filtro de aire
El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y, pa ra
no dañarlo, no se debe limpiar con aire comprimido.
El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialm ente húmedos o polvorientos.
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno. Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
31*Caja y cable del
puño del acelerador Comprobar funcionamiento y
juego.
Ajustar el juego del cable del acelerador si es necesario.
Lubricar la caja y el cable del puño del acelerador.
32 *Luces, señales e
interruptores Comprobar funcionamiento.
Ajustar la luz del faro.
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)B67-9-S1_1.book 8 ページ ２０１７年１月２５日 水曜日 午後１時２８分
Page 67 of 112
Mantenimiento y ajustes periódicos7-9
1
2
3
4
5
678
9
10
11
12
SAU67110
Comprobación de las bujíasLas bujías son com ponentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimiento periódico y en-
grase. Además, el estado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.
Antes de montar una bujía, debe medir la distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
ATENCIÓN
SCA10841
No utilice herramientas para retirar o co-
locar la tapa de bujía, ya que de lo con-
trario el acoplador de la bobina de
encendido puede romperse. Puede re-
sultar difícil de retirar la tapa de bujía de-
bido a que la junta de goma situada en
su extremo aprieta mucho. Para retirar la
tapa de bujía, simplemente gírela en una
y otra dirección mientras tira de ella;
para colocarla, gírela en una y otra direc-ción mientras la empuja.
Bujía especificada: NGK/LMAR9E-J
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.6–0.7 mm (0.024–0.028 in)
Par de apriete: Bujía (nueva):18 N·m (1.8 kgf·m, 13 lb·ft)
Bujía (después de la comprobación):
13 N·m (1.3 kgf·m, 9.4 lb·ft)
1
1
B67-9-S1_1.book 9 ページ ２０１７年１月２５日 水曜日 午後１時２８分
Page 68 of 112
Mantenimiento y ajustes periódicos
7-10
1
2
3
4
5
67
8
9
10
11
12
SAU36112

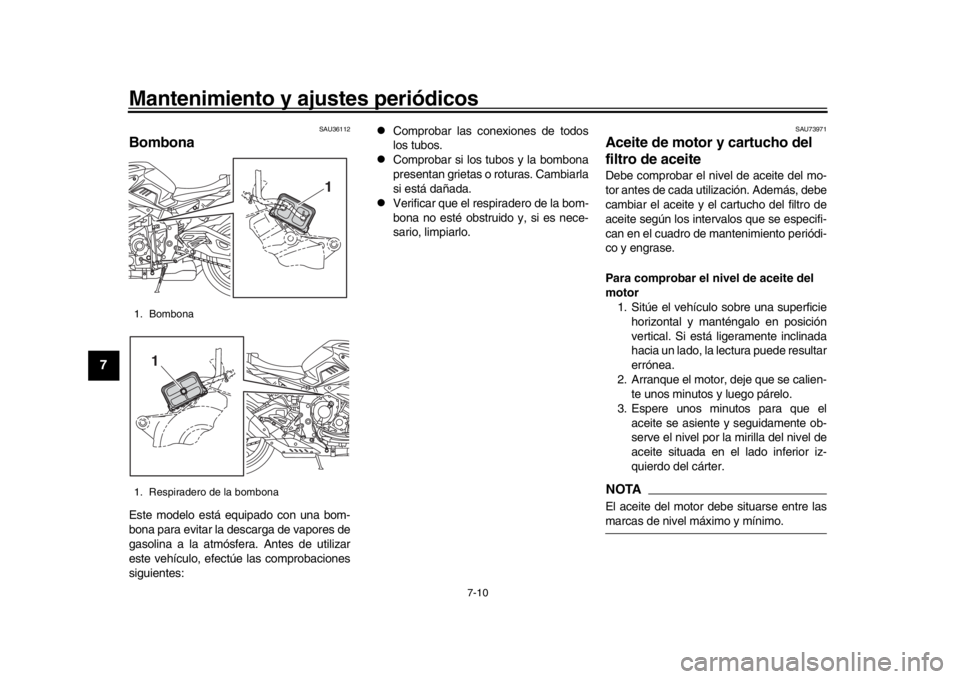

BombonaEste modelo está equipado con una bom-
bona para evitar la de scarga de vapores de
gasolina a la atmósfera. Antes de utilizar
este vehículo, efectúe las comprobaciones
siguientes:
Comprobar las conexiones de todos
los tubos.
Comprobar si los tubos y la bombona
presentan grietas o roturas. Cambiarla
si está dañada.
Verificar que el respiradero de la bom-
bona no esté obstruido y, si es nece-
sario, limpiarlo.
SAU73971

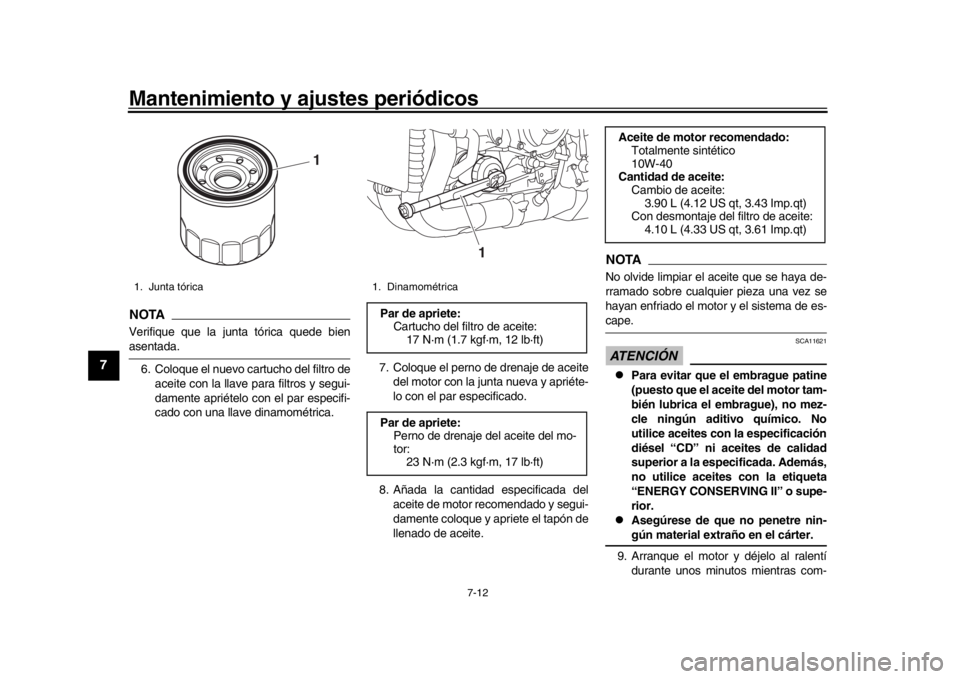

Aceite de motor y cartucho del
filtro de aceiteDebe comprobar el nivel de aceite del mo-
tor antes de cada util ización. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co y engrase.

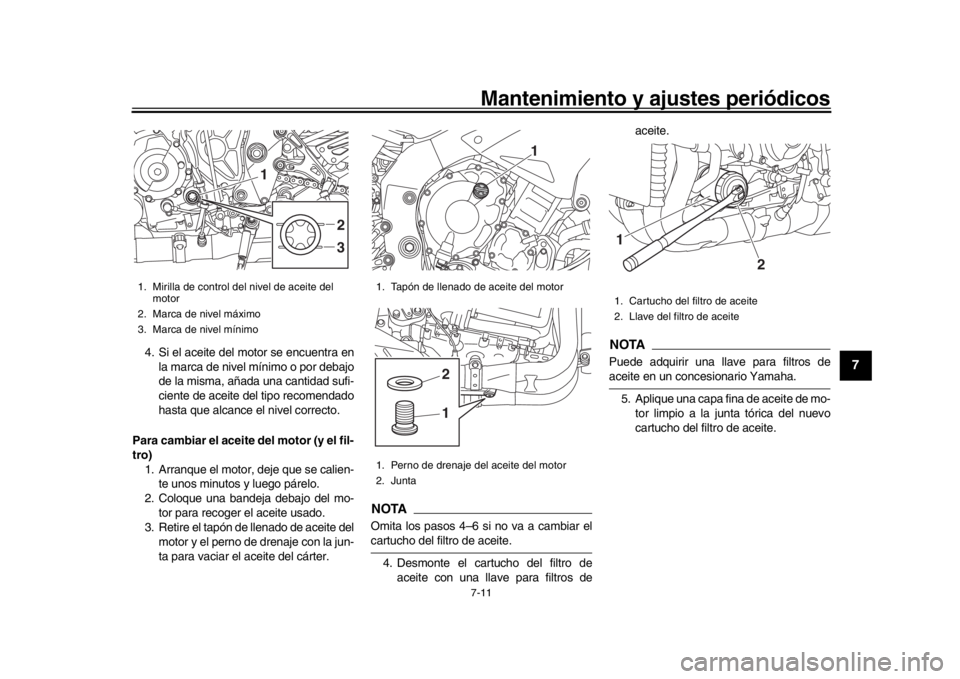

Para comprobar el nivel de aceite del
motor 1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resultar
errónea.
2. Arranque el motor, deje que se calien- te unos minutos y luego párelo.
3. Espere unos minutos para que el aceite se asiente y seguidamente ob-
serve el nivel por la mirilla del nivel de
aceite situada en el lado inferior iz-
quierdo del cárter.NOTAEl aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo.
1. Bombona
1. Respiradero de la bombona
1
1
B67-9-S1_1.book 10 ページ ２０１７年１月２５日 水曜日 午後１時２８分
Page 69 of 112
Mantenimiento y ajustes periódicos7-11
1
2
3
4
5
678
9
10
11
12
4. Si el aceite del motor se encuentra en la marca de nivel mínimo o por debajo
de la misma, añada una cantidad sufi-
ciente de aceite del tipo recomendado
hasta que alcance el nivel correcto.
Para cambiar el aceite del motor (y el fil-
tro) 1. Arranque el motor, deje que se calien- te unos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado de aceite del motor y el perno de drenaje con la jun-
ta para vaciar el aceite del cárter.
NOTAOmita los pasos 4–6 si no va a cambiar elcartucho del filtro de aceite.
4. Desmonte el cartucho del filtro de aceite con una llave para filtros de aceite.
NOTAPuede adquirir una llave para filtros deaceite en un concesionario Yamaha.
5. Aplique una capa fina de aceite de mo- tor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
1. Mirilla de control de l nivel de aceite del
motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
2
1
3
1. Tapón de llenado de aceite del motor
1. Perno de drenaje del aceite del motor
2. Junta
1
12
1. Cartucho del filtro de aceite
2. Llave del filtro de aceite1 2
B67-9-S1_1.book 11 ページ ２０１７年１月２５日 水曜日 午後１時２８分
Page 70 of 112
Mantenimiento y ajustes periódicos
7-12
1
2
3
4
5
67
8
9
10
11
12
NOTAVerifique que la junta tórica quede bienasentada. 6. Coloque el nuevo cartucho del filtro de aceite con la llave para filtros y segui-
damente apriételo con el par especifi-
cado con una llave dinamométrica. 7. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
8. Añada la cantidad especificada del aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualqui er pieza una vez se
hayan enfriado el motor y el sistema de es-cape.ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
Asegúrese de que no penetre nin-gún material extraño en el cárter.
9. Arranque el motor y déjelo al ralentí durante unos minutos mientras com-
1. Junta tórica
1
1. DinamométricaPar de apriete:Cartucho del filtro de aceite:
17 N·m (1.7 kgf·m, 12 lb·ft)
Par de apriete: Perno de drenaje del aceite del mo-
tor:23 N·m (2.3 kgf·m, 17 lb·ft)
1
Aceite de mo tor recomendado:
Totalmente sintético
10W-40
Cantidad de aceite:
Cambio de aceite:3.90 L (4.12 US qt, 3.43 Imp.qt)
Con desmontaje del filtro de aceite:
4.10 L (4.33 US qt, 3.61 Imp.qt)
B67-9-S1_1.book 12 ページ ２０１７年１月２５日 水曜日 午後１時２８分
