YAMAHA MT-10 2017 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2017, Model line: MT-10, Model: YAMAHA MT-10 2017Pages: 112, tamaño PDF: 9.36 MB
Page 41 of 112
Funciones de los instrumentos y mandos
4-20
1
2
345
6
7
8
9
10
11
12
3. Limpie inmediatamente la gasolina que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia- tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU75300
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
NOTA
Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
Cundo vaya a repostar, compruebe
que el boquerel del surtidor de gasoli-na lleve la misma identificación.
El motor Yamaha ha sido diseñado para
funcionar con gasoli na súper sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca. El uso de gasolina sin plomo
prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.

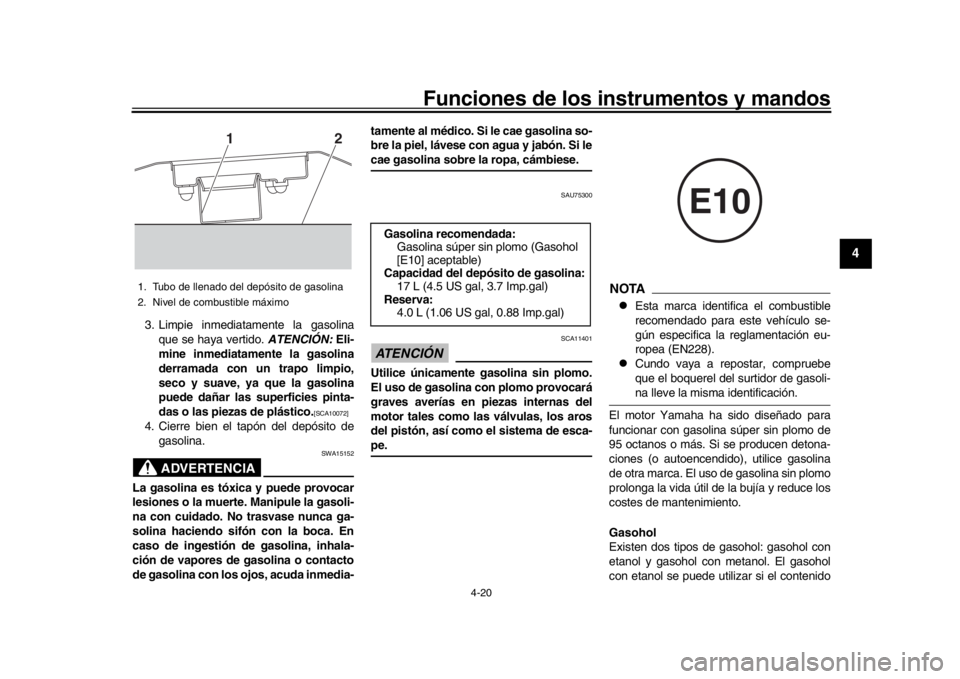

Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
2
1
Gasolina recomendada: Gasolina súper sin plomo (Gasohol
[E10] aceptable)
Capacidad del depósito de gasolina:
17 L (4.5 US gal, 3.7 Imp.gal)
Reserva: 4.0 L (1.06 US gal, 0.88 Imp.gal)
E10
B67-9-S1_1.book 20 ページ 2017年1月25日 水曜日 午後1時28分
Page 42 of 112
Funciones de los instrumentos y mandos
4-21
1
2
34
5
6
7
8
9
10
11
12
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol
con metanol porque puede dañar el sistema
de combustible o provocar una disminución
de las prestaciones del vehículo.
SAU74230
Tubo de desbordamiento del
depósito de gasolinaNOTAConsulte en la página 7-10 la informaciónsobre el respiradero.
Antes de utilizar la motocicleta:
Compruebe la conexión del tubo de
desbordamiento del depósito de gaso-
lina.
Compruebe si el tubo de desborda-
miento del depósito de gasolina pre-
senta fisuras o daños y cámbielo
según sea necesario.
Verifique que el extremo del tubo de
desbordamiento del depósito de gaso- lina no esté obstruido y límpielo si es
necesario.
Compruebe que el tubo de desborda-
miento del depósito de gasolina pase
por la brida.
1. Brida
2. Tubo de desbordamiento del depósito de
gasolina
1
2
B67-9-S1_1.book 21 ページ 2017年1月25日 水曜日 午後1時28分
Page 43 of 112
Funciones de los instrumentos y mandos
4-22
1
2
345
6
7
8
9
10
11
12
SAU13434
CatalizadorEste modelo está equipado con un cataliza-
dor en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.

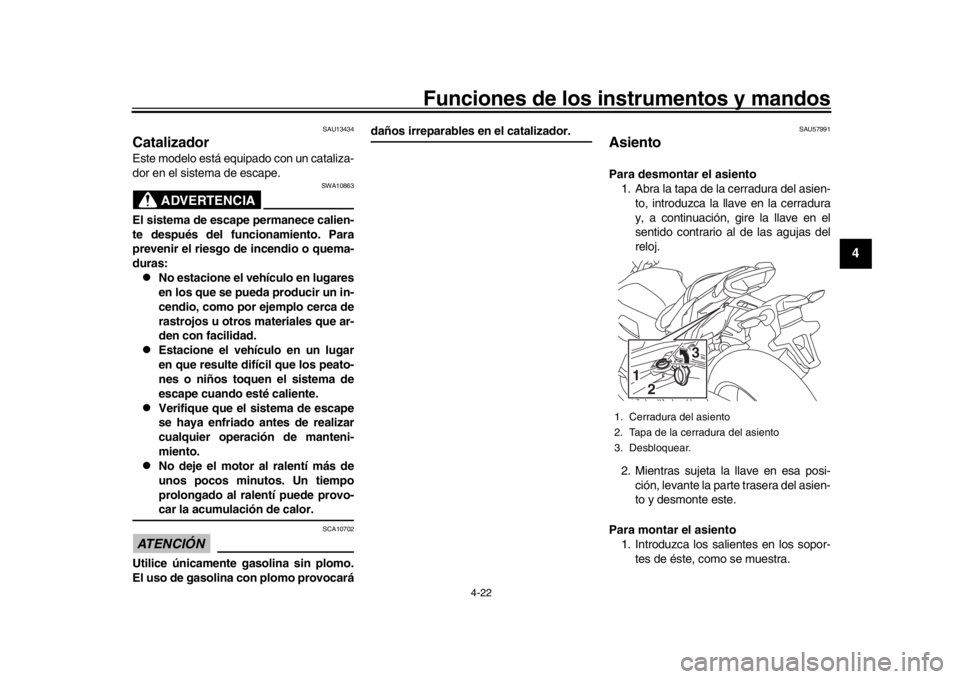

SAU57991
AsientoPara desmontar el asiento 1. Abra la tapa de la cerradura del asien-
to, introduzca la llave en la cerradura
y, a continuación, gire la llave en el
sentido contrario al de las agujas del
reloj.
2. Mientras sujeta la llave en esa posi- ción, levante la parte trasera del asien-
to y desmonte este.

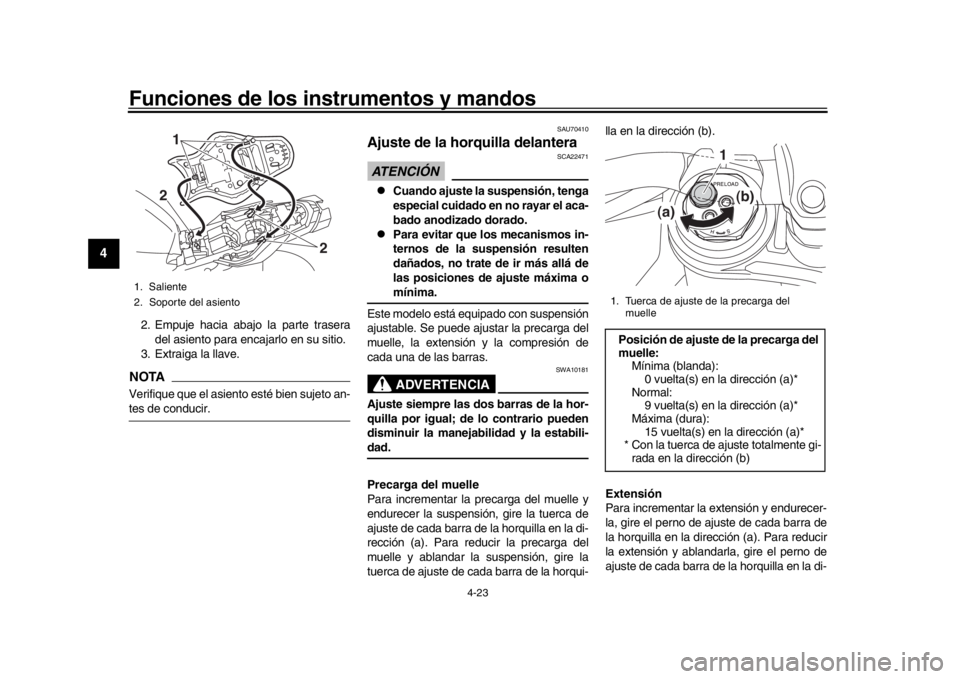

Para montar el asiento 1. Introduzca los salientes en los sopor- tes de éste, como se muestra.1. Cerradura del asiento
2. Tapa de la cerradura del asiento
3. Desbloquear.
1 3
2
B67-9-S1_1.book 22 ページ 2017年1月25日 水曜日 午後1時28分
Page 44 of 112
Funciones de los instrumentos y mandos
4-23
1
2
34
5
6
7
8
9
10
11
12
2. Empuje hacia abajo la parte trasera del asiento para encajarlo en su sitio.
3. Extraiga la llave.NOTAVerifique que el asiento esté bien sujeto an-tes de conducir.
SAU70410
Ajuste de la horquilla delanteraATENCIÓN
SCA22471
Cuando ajuste la suspensión, tenga
especial cuidado en no rayar el aca-
bado anodizado dorado.
Para evitar que los mecanismos in-
ternos de la suspensión resulten
dañados, no trate de ir más allá de
las posiciones de ajuste máxima omínima.
Este modelo está equipado con suspensión
ajustable. Se puede ajustar la precarga del
muelle, la extensión y la compresión de
cada una de las barras.ADVERTENCIA
SWA10181
Ajuste siempre las dos barras de la hor-
quilla por igual; de lo contrario pueden
disminuir la manejabilidad y la estabili-dad.
Precarga del muelle
Para incrementar la pr ecarga del muelle y
endurecer la suspensión, gire la tuerca de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire la
tuerca de ajuste de cada barra de la horqui- lla en la dirección (b).

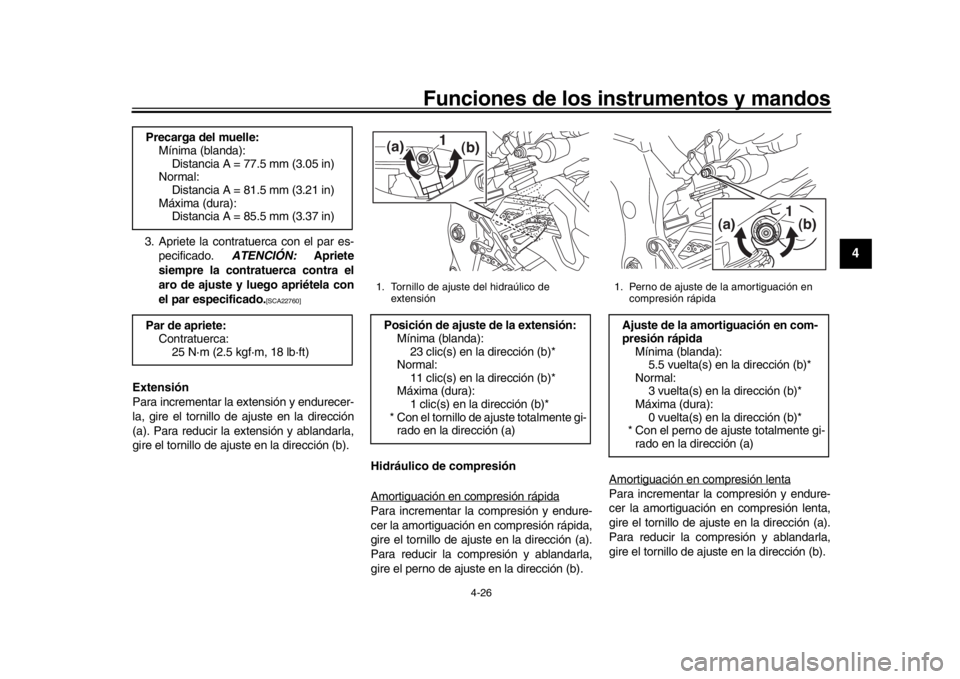

Extensión
Para incrementar la extensión y endurecer-
la, gire el perno de ajuste de cada barra de
la horquilla en la dirección (a). Para reducir
la extensión y ablandarla, gire el perno de
ajuste de cada barra de la horquilla en la di-
1. Saliente
2. Soporte del asiento
2
2 1
1. Tuerca de ajuste de la precarga del
muellePosición de ajuste de la precarga del
muelle:Mínima (blanda):
0 vuelta(s) en la dirección (a)*
Normal: 9 vuelta(s) en la dirección (a)*
Máxima (dura): 15 vuelta(s) en la dirección (a)*
* Con la tuerca de ajuste totalmente gi-
rada en la dirección (b)
1
(a) (b)
B67-9-S1_1.book 23 ページ 2017年1月25日 水曜日 午後1時28分
Page 45 of 112
Funciones de los instrumentos y mandos
4-24
1
2
345
6
7
8
9
10
11
12
rección (b).

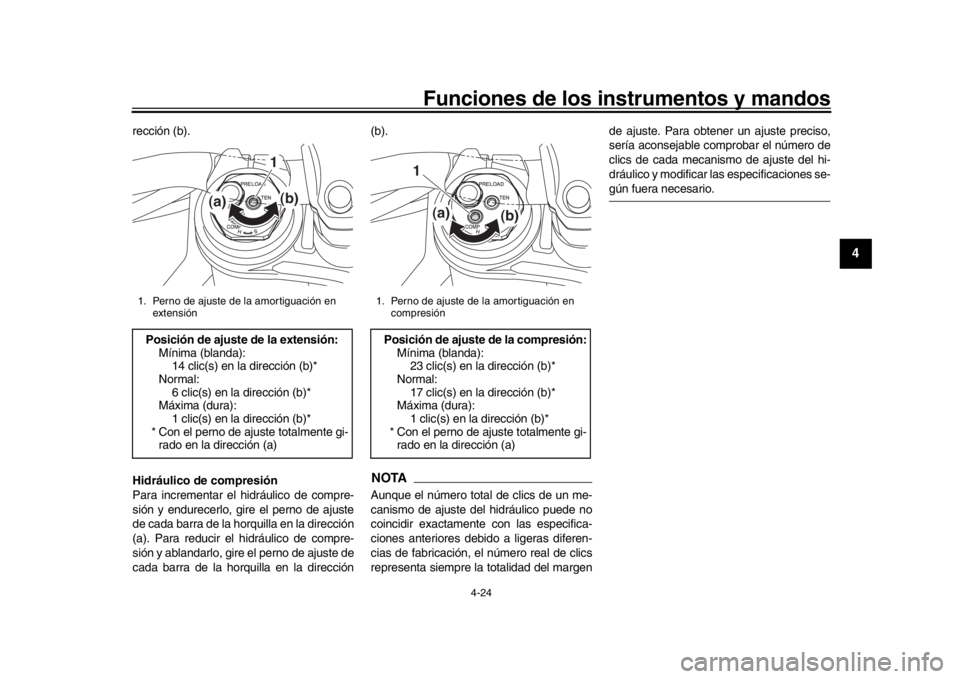

Hidráulico de compresión
Para incrementar el hidráulico de compre-
sión y endurecerlo, gire el perno de ajuste
de cada barra de la horquilla en la dirección
(a). Para reducir el hidráulico de compre-
sión y ablandarlo, gire el perno de ajuste de
cada barra de la horquilla en la dirección (b).
NOTAAunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el
número real de clics
representa siempre la totalidad del margen de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones se-
gún fuera necesario.
1. Perno de ajuste de la amortiguación en
extensiónPosición de ajuste de la extensión:Mínima (blanda): 14 clic(s) en la dirección (b)*
Normal: 6 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el perno de ajuste totalmente gi- rado en la dirección (a)
1
(a) (b)
1. Perno de ajuste de la amortiguación en
compresiónPosición de ajuste de la compresión:Mínima (blanda):23 clic(s) en la dirección (b)*
Normal: 17 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el perno de ajuste totalmente gi- rado en la dirección (a)
1
(a) (b)
B67-9-S1_1.book 24 ページ 2017年1月25日 水曜日 午後1時28分
Page 46 of 112
Funciones de los instrumentos y mandos
4-25
1
2
34
5
6
7
8
9
10
11
12
SAU74240
Ajuste del conjunto
amortiguador
ADVERTENCIA
SWA10222
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador.
No manipule ni trate de abrir el con-
junto del cilindro.
No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
elevadas de calor. Puede provocar
la explosión de la unidad por exce-
so de presión del gas.
No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.
No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio querequiera.
ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte da-
ñado, no trate de girar más allá de las po-siciones de ajuste máxima o mínima. Este modelo está equipado con suspensión
ajustable. Se puede ajustar la precarga del
muelle, la amortiguación en extensión, la
amortiguación en compresión rápida y la
amortiguación en compresión lenta.

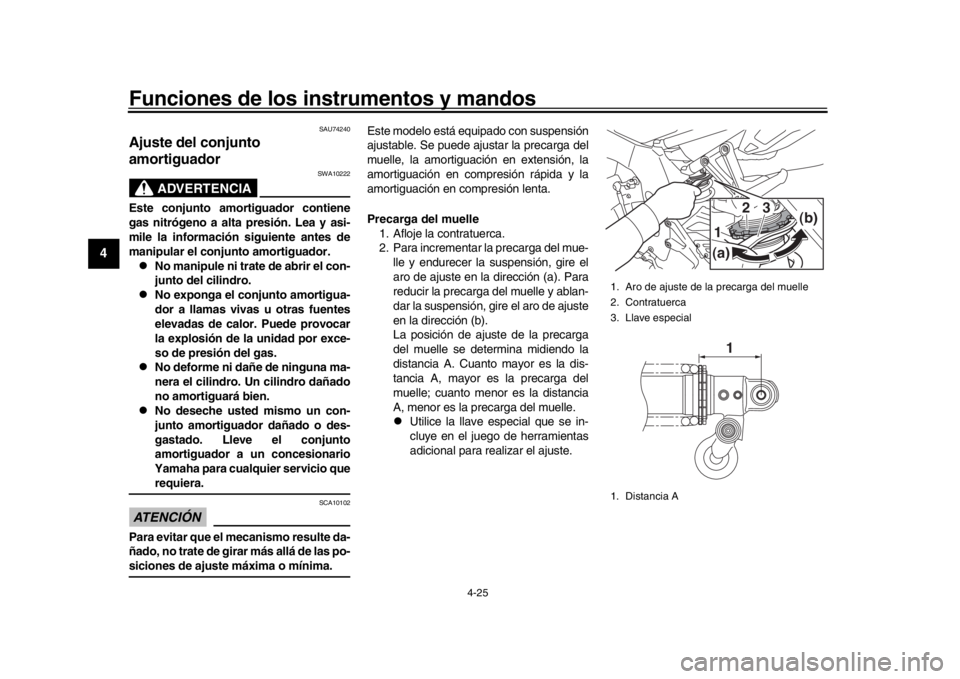

Precarga del muelle
1. Afloje la contratuerca.
2. Para incrementar la precarga del mue-
lle y endurecer la suspensión, gire el
aro de ajuste en la dirección (a). Para
reducir la precarga del muelle y ablan-
dar la suspensión, gire el aro de ajuste
en la dirección (b).
La posición de ajuste de la precarga
del muelle se determina midiendo la
distancia A. Cuanto mayor es la dis-
tancia A, mayor es la precarga del
muelle; cuanto menor es la distancia
A, menor es la precarga del muelle.
Utilice la llave especial que se in-
cluye en el juego de herramientas
adicional para realizar el ajuste.
1. Aro de ajuste de la precarga del muelle
2. Contratuerca
3. Llave especial
1. Distancia A
(a) (b)1
2
3
1
B67-9-S1_1.book 25 ページ 2017年1月25日 水曜日 午後1時28分
Page 47 of 112
Funciones de los instrumentos y mandos
4-26
1
2
345
6
7
8
9
10
11
12
3. Apriete la contratuerca con el par es- pecificado. ATENCIÓN: Apriete
siempre la contratuerca contra el
aro de ajuste y luego apriétela con
el par especificado.
[SCA22760]
Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b).
Hidráulico de compresión
Amortiguación en compresión rápida
Para incrementar la compresión y endure-
cer la amortiguación en compresión rápida,
gire el tornillo de ajuste en la dirección (a).
Para reducir la compresión y ablandarla,
gire el perno de ajuste en la dirección (b).Amortiguación en compresión lenta
Para incrementar la compresión y endure-
cer la amortiguación en compresión lenta,
gire el tornillo de ajuste en la dirección (a).
Para reducir la compresión y ablandarla,
gire el tornillo de ajuste en la dirección (b).
Precarga del muelle:
Mínima (blanda): Distancia A = 77.5 mm (3.05 in)
Normal:
Distancia A = 81.5 mm (3.21 in)
Máxima (dura): Distancia A = 85.5 mm (3.37 in)
Par de apriete: Contratuerca:
25 N·m (2.5 kgf·m, 18 lb·ft)
1. Tornillo de ajuste del hidraúlico de
extensiónPosición de ajuste de la extensión:Mínima (blanda):
23 clic(s) en la dirección (b)*
Normal: 11 clic(s) en la dirección (b)*
Máxima (dura): 1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente gi-
rado en la dirección (a)(a) (b)
1
1. Perno de ajuste de la amortiguación en
compresión rápidaAjuste de la amortiguación en com-
presión rápidaMínima (blanda):5.5 vuelta(s) en la dirección (b)*
Normal:
3 vuelta(s) en la dirección (b)*
Máxima (dura): 0 vuelta(s) en la dirección (b)*
* Con el perno de ajuste totalmente gi- rado en la dirección (a)
(a) (b)
1
B67-9-S1_1.book 26 ページ 2017年1月25日 水曜日 午後1時28分
Page 48 of 112
Funciones de los instrumentos y mandos
4-27
1
2
34
5
6
7
8
9
10
11
12
NOTAPara obtener un ajuste preciso es conve-
niente comprobar el número total real de
chasquidos o vueltas de cada uno de los
mecanismos de ajuste de la amortiguación.
Es posible que este margen de ajuste no se
corresponda exactamente con las especifi- caciones indicadas debido a ligeras diferen-
cias en fabricación.
SAU15152
Soportes de la correa del
equipajeEn cada estribera del pasajero hay un so-
porte de la correa del equipaje.

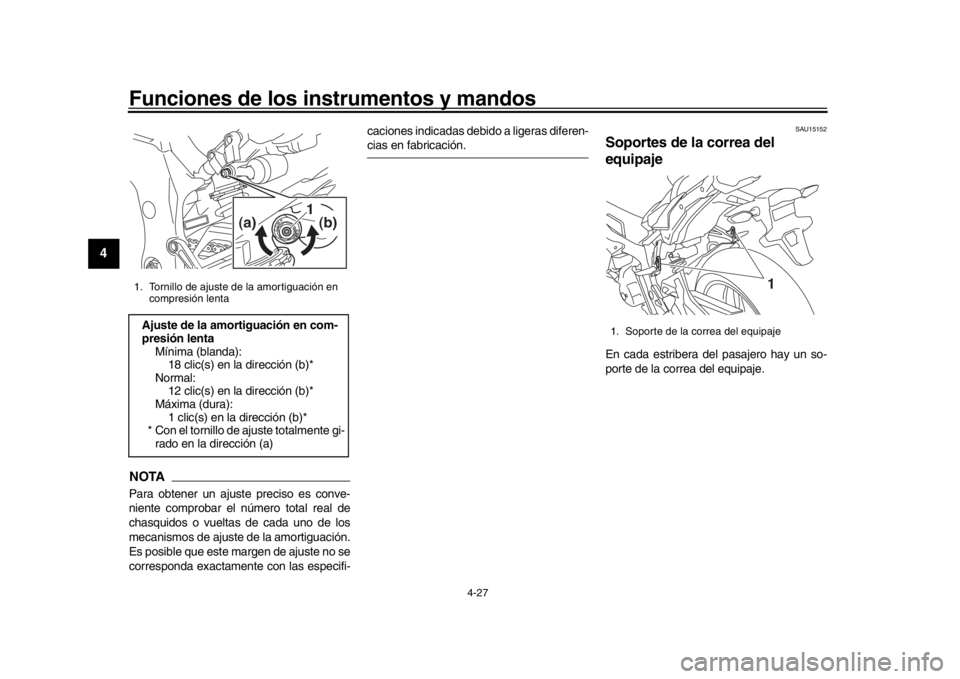

1. Tornillo de ajuste de la amortiguación en
compresión lentaAjuste de la amortiguación en com-
presión lentaMínima (blanda):18 clic(s) en la dirección (b)*
Normal:
12 clic(s) en la dirección (b)*
Máxima (dura): 1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente gi- rado en la dirección (a)
(a) (b)
1
1. Soporte de la correa del equipaje
1
B67-9-S1_1.book 27 ページ 2017年1月25日 水曜日 午後1時28分
Page 49 of 112
Funciones de los instrumentos y mandos
4-28
1
2
345
6
7
8
9
10
11
12
SAU67050

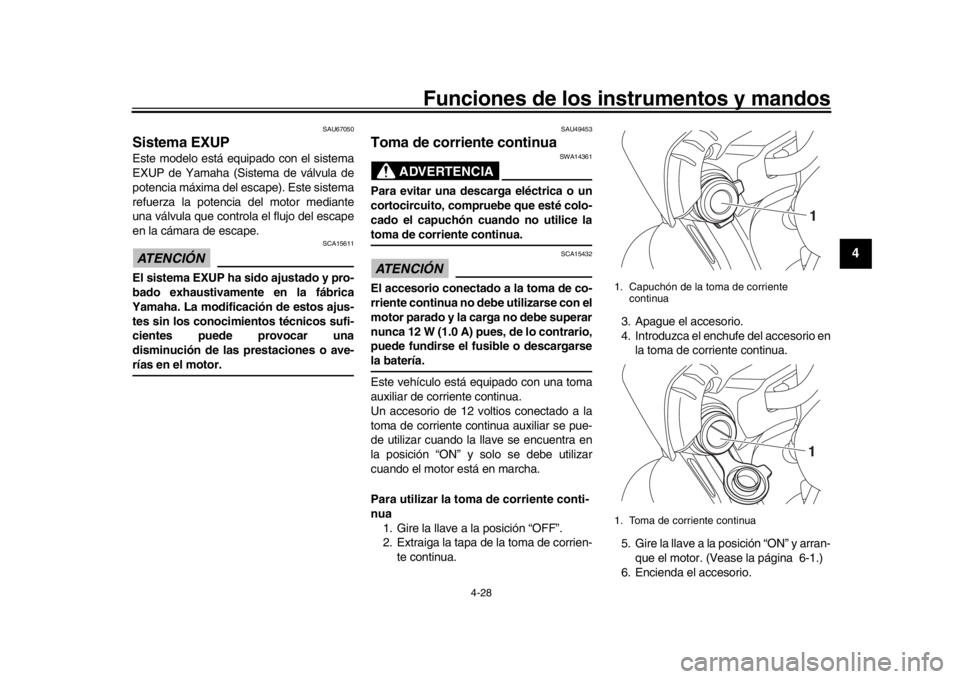

Sistema EXUPEste modelo está equipado con el sistema
EXUP de Yamaha (Sistema de válvula de
potencia máxima del es cape). Este sistema
refuerza la potencia del motor mediante
una válvula que controla el flujo del escape
en la cámara de escape.ATENCIÓN
SCA15611
El sistema EXUP ha sido ajustado y pro-
bado exhaustivamente en la fábrica
Yamaha. La modificación de estos ajus-
tes sin los conocimientos técnicos sufi-
cientes puede provocar una
disminución de las prestaciones o ave-rías en el motor.
SAU49453
Toma de corriente continua
ADVERTENCIA
SWA14361
Para evitar una descarga eléctrica o un
cortocircuito, compruebe que esté colo-
cado el capuchón cuando no utilice latoma de corriente continua.ATENCIÓN
SCA15432
El accesorio conectado a la toma de co-
rriente continua no debe utilizarse con el
motor parado y la carga no debe superar
nunca 12 W (1.0 A) pues, de lo contrario,
puede fundirse el fu sible o descargarsela batería.
Este vehículo está equipado con una toma
auxiliar de corriente continua.
Un accesorio de 12 voltios conectado a la
toma de corriente continua auxiliar se pue-
de utilizar cuando la llave se encuentra en
la posición “ON” y solo se debe utilizar
cuando el motor está en marcha.
Para utilizar la toma de corriente conti-
nua
1. Gire la llave a la posición “OFF”.
2. Extraiga la tapa de la toma de corrien- te continua. 3. Apague el accesorio.
4. Introduzca el enchufe del accesorio en
la toma de corriente continua.
5. Gire la llave a la posición “ON” y arran- que el motor. (Vease la página 6-1.)
6. Encienda el accesorio.
1. Capuchón de la toma de corriente continua
1. Toma de corriente continua
11
B67-9-S1_1.book 28 ページ 2017年1月25日 水曜日 午後1時28分
Page 50 of 112
Funciones de los instrumentos y mandos
4-29
1
2
34
5
6
7
8
9
10
11
12
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase la si-
guiente sección para una explicación delsistema de corte del circuito de encendido).
ADVERTENCIA
SWA10242
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encendi-
do ha sido diseñado para ayudar al con-
ductor a cumplir con la responsabilidad
de subir el caballete lateral antes de ini-
ciar la marcha. Por tanto, compruebe re-
gularmente este sistema y hágalo
reparar en un concesionario Yamaha si
no funciona correctamente.
SAU57950
Sistema de corte del circuito de
encendidoEl sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
B67-9-S1_1.book 29 ページ 2017年1月25日 水曜日 午後1時28分
