Funzioni speciali
3-6
1
234
5
6
7
8
9
10
11
12
su “OFF”.
2. Attendere alcuni secondi e girare la
chiave di nuovo su “ON”.
3. La spia di segnalazione “ ” deve spegnersi e il sistema abilitarsi.
NOTASe la spia di segnalazione “ ” resta acce-
sa dopo l’azzeramento, il veicolo potrebbe
ancora essere usato; tuttavia, fare controlla-
re il veicolo da un concessionario Yamahanon appena possibile.
4. Far controllare il veicolo e spegnere la spia “ ” da un concessionario
Yamaha.
HAU79480
Quick Shift SystemIl Quick Shift System (sistema QS) consen-
te innesti delle marce superiori assistiti elet-
tronicamente, alla massima accelerazione
e senza l’uso della leva frizione. Quando
l’interruttore cambio rileva il movimento nel
pedale cambio (pagina 4-16), la potenza
motore e la coppia motrice vengono mo-
mentaneamente regolate per consentire
l’innesto della marcia superiore.NOTA
Il Quick Shift System entra in funzione
quando si guida ad almeno 20 km/h
(12 mi/h) con un regime motore di
2000 giri/min o superiore e solo in ac-
celerazione.

Il sistema non entra in funzione quan-do si tira la leva frizione.
B67-9-H1.book 6 ページ ２０１７年１月２６日　木曜日　午後５時５９分

4-1
1
2
34
5
6
7
8
9
10
11
12
Strumento e funzioni di controllo
HAU10978
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)

due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi

un transponder (installato nella chiave
di ricodifica)

la centralina dell’immobilizzatore

un’ECU

una spia immobilizer (Vedere
pagina 4-7.)
La chiave con la calotta rossa viene utilizza- ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11822

NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.

Non immergere in acqua nessuna
delle chiavi.

Non esporre nessuna delle chiavi a
temperature eccessivamente alte.

Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).

Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.

Non appoggiare oggetti pesanti su
una delle chiavi.

Non molare o modificare la forma di
nessuna delle chiavi.

Non disassemblare la parte di pla-
stica di nessuna delle chiavi.

Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.

Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.

Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze neisegnali.

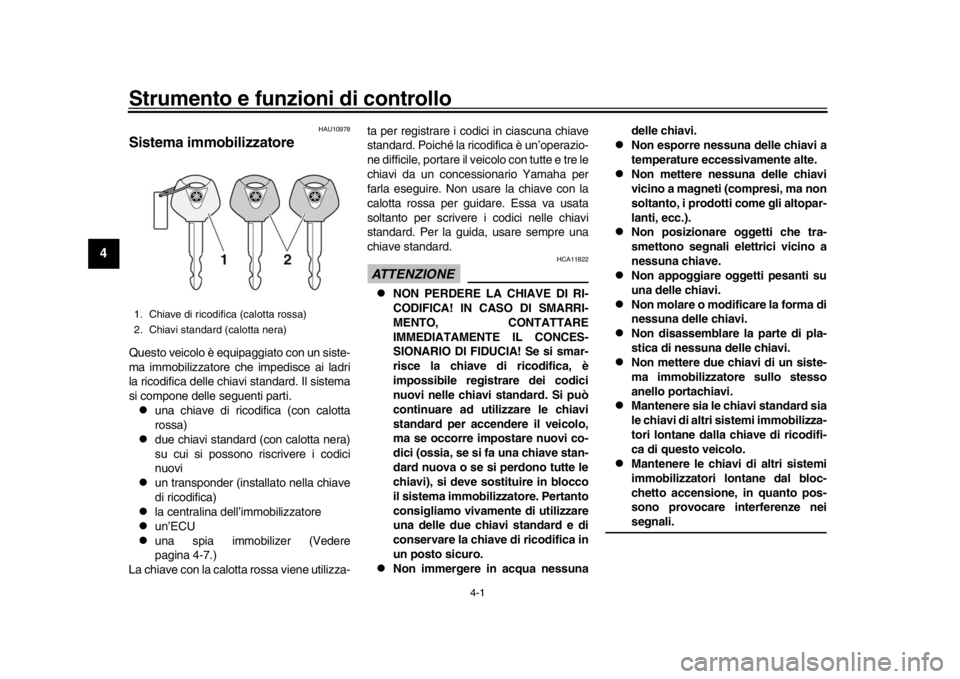

1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
B67-9-H1.book 1 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-2
1
2
345
6
7
8
9
10
11
12

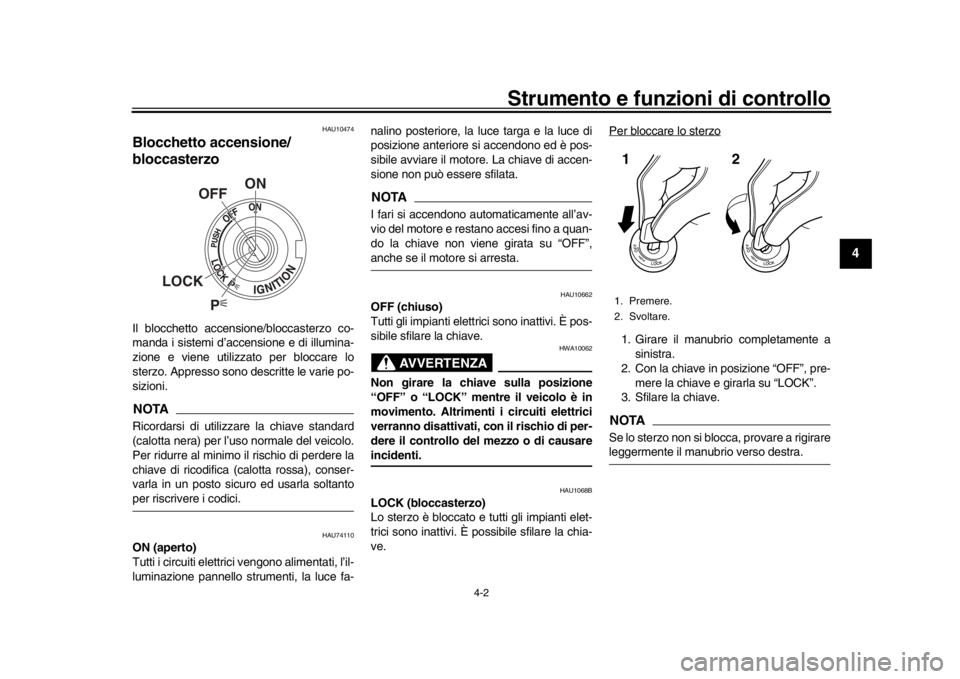

HAU10474
Blocchetto accensione/
bloccasterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (c alotta rossa), conser-
varla in un posto sicuro ed usarla soltantoper riscrivere i codici.
HAU74110
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, l’il-
luminazione pannello strumenti, la luce fa- nalino posteriore, la luce targa e la luce di
posizione anteriore si accendono ed è pos-
sibile avviare il motore. La chiave di accen-
sione non può essere sfilata.
NOTAI fari si accendono automaticamente all’av-
vio del motore e restano accesi fino a quan-
do la chiave non viene girata su “OFF”,anche se il motore si arresta.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU1068B
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È pos
sibile sfilare la chia-
ve. Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirareleggermente il manubrio verso destra.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
B67-9-H1.book 2 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-3
1
2
34
5
6
7
8
9
10
11
12
Per sbloccare lo sterzoDalla posizione “LOCK”, premere la chiave
e girarla su “OFF”.
HAU74220
(Parcheggio)
È possibile accendere le luci d’emergenza,
ma tutti gli altri impianti elettrici sono inattivi.
È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.ATTENZIONE
HCA23640
Se si utilizza la posizione “ ” (parcheg-
gio) per lunghi periodi di tempo, la batte-ria può scaricarsi.

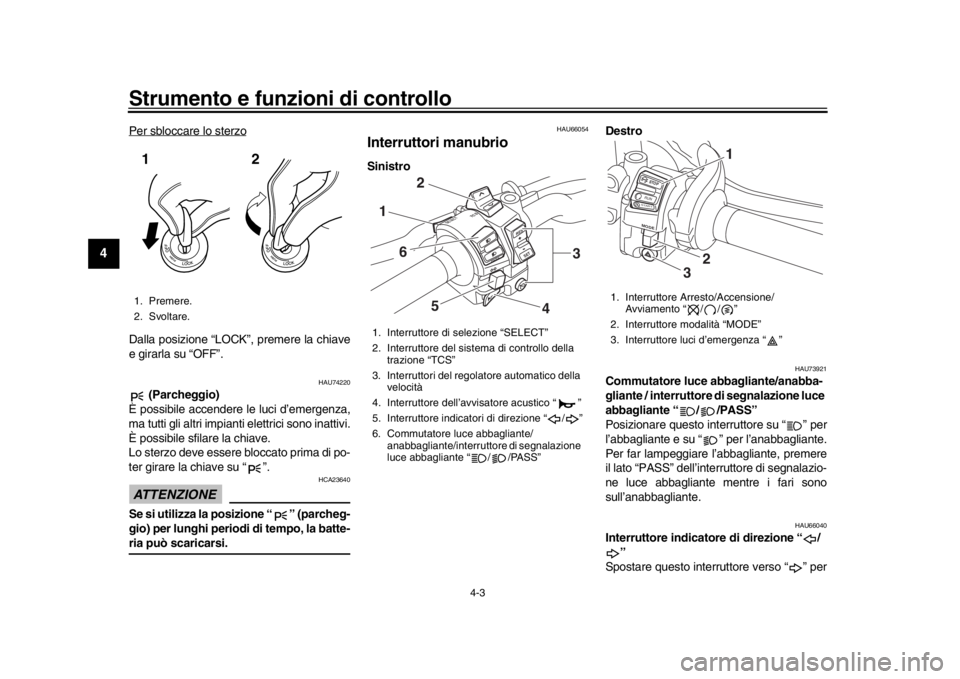

HAU66054
Interruttori manubrioSinistro Destro
HAU73921
Commutatore luce a
bbagliante/anabba-
gliante / interruttore di segnalazione luce
abbagliante “ / /PASS”
Posizionare questo interruttore su “ ” per
l’abbagliante e su “ ” per l’anabbagliante.
Per far lampeggiare l’abbagliante, premere
il lato “PASS” dell’interr uttore di segnalazio-
ne luce abbagliante mentre i fari sono
sull’anabbagliante.
HAU66040
Interruttore indicatore di direzione “ /
”
Spostare questo interruttore verso “ ” per
1. Premere.
2. Svoltare.12
1. Interruttore di selezione “SELECT”
2. Interruttore del sistema di controllo della trazione “TCS”
3. Interruttori del regolatore automatico della velocità
4. Interruttore dell’avvisatore acustico “ ”
5. Interruttore indicatori di direzione “ / ”
6. Commutatore luce abbagliante/ anabbagliante/interruttore di segnalazione
luce abbagliante “ / /PASS”
RESSE T
PAS
S
TCS
SELECT
1
6
5
4
2
3
1. Interruttore Arresto/Accensione/Avviamento “ / / ”
2. Interruttore modalità “MODE”
3. Interruttore luci d’emergenza “ ”
STOPM ODERUNSTA R T
3
2
1
B67-9-H1.book 3 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-4
1
2
345
6
7
8
9
10
11
12
segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnalare
una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci indicatori di direzione,
premere l’interruttore dopo che è ritornato in
posizione centrale.
HAU66030
Interruttore avvisatore acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU73961
Interruttore del sistema di controllo della
trazione “TCS”
Vedere pagina 3-4 per spiegazioni sul siste-
ma di controllo della trazione.
HAU66060
Interruttore Arresto/Accensione/Avvia-
mento “ / / ”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore su
“ ” e spingere l’interruttore all’ingiù verso
“ ”. Prima di accendere il motore, vedere
pagina 6-1 per le istruzioni di avviamento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
HAU66010
Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON” o
“ ”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro vei-
colo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-care la batteria.
HAU73951
Interruttori del regolatore automatico
della velocità
Vedere pagina 3-1 per spiegazioni sul siste-
ma di regolazione automatica della velocità.
HAU73941
Interruttore “SELECT”
Questo interruttore viene utilizzato per ese-
guire le selezioni nel totalizzatore contachi-
lometri, nei contachilometri parziali, nel
display della temperatura del liquido refrige-
rante e della temperatura ambiente dello
strumento multifunzione.
Vedere “Strumento multifunzione” a pagina 4-8 per informazioni dettagliate.
HAU73931
Interruttore modalità di guida “MODE”
Vedere pagina 3-3 per spiegazioni sulla
modalità di guida.
B67-9-H1.book 4 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-5
1
2
34
5
6
7
8
9
10
11
12

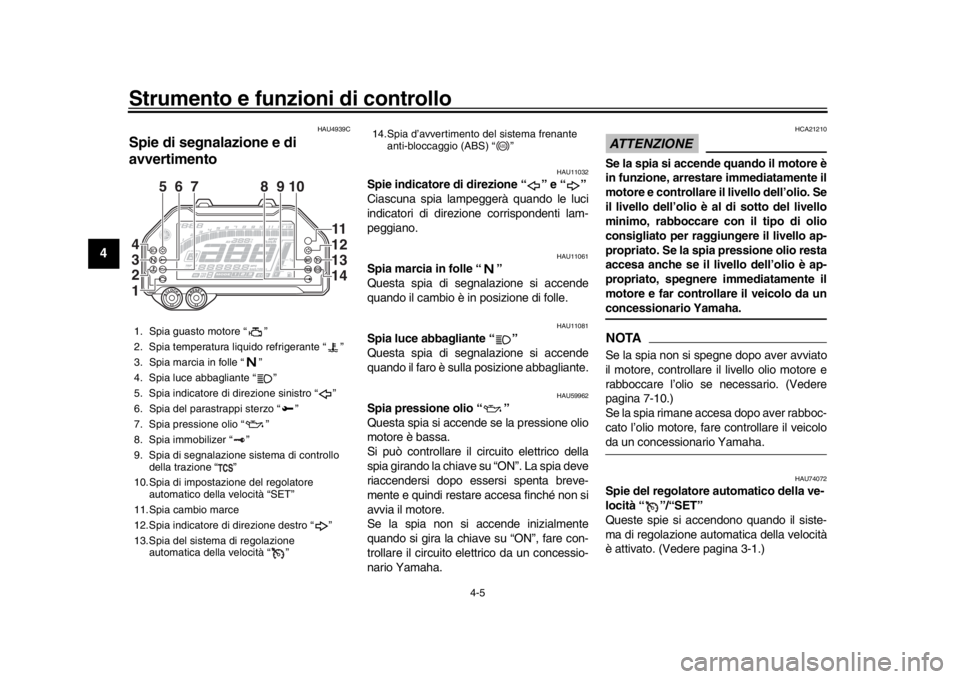

HAU4939C
Spie di segnalazione e di
avvertimento
HAU11032
Spie indicatore di direzione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam-
peggiano.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU59962
Spia pressione olio “ ”
Questa spia si accende se la pressione olio
motore è bassa.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia deve
riaccendersi dopo esse rsi spenta breve-
mente e quindi restare accesa finché non si
avvia il motore.
Se la spia non si accende inizialmente
quando si gira la chiave su “ON”, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
ATTENZIONE
HCA21210
Se la spia si accende quando il motore è
in funzione, arrestar e immediatamente il
motore e controllare il livello dell’olio. Se
il livello dell’olio è al di sotto del livello
minimo, rabboccare con il tipo di olio
consigliato per raggiungere il livello ap-
propriato. Se la spia pressione olio resta
accesa anche se il livello dell’olio è ap-
propriato, spegnere immediatamente il
motore e far controllare il veicolo da unconcessionario Yamaha.NOTASe la spia non si spegne dopo aver avviato
il motore, controllare il livello olio motore e
rabboccare l’olio se necessario. (Vedere
pagina 7-10.)
Se la spia rimane accesa dopo aver rabboc-
cato l’olio motore, fare controllare il veicoloda un concessionario Yamaha.
HAU74072
Spie del regolatore automatico della ve-
locità “ ”/“SET”
Queste spie si accendono quando il siste-
ma di regolazione automatica della velocità
è attivato. (Vedere pagina 3-1.)
1. Spia guasto motore “ ”
2. Spia temperatura liquido refrigerante “ ”
3. Spia marcia in folle “ ”
4. Spia luce abbagliante “ ”
5. Spia indicatore di direzione sinistro “ ”
6. Spia del parastrappi sterzo “ ”
7. Spia pressione olio “ ”
8. Spia immobilizer “ ”
9. Spia di segnalazione sistema di controllo della trazione “ ”
10.Spia di impostazione del regolatore automatico della velocità “SET”
11.Spia cambio marce
12.Spia indicatore di direzione destro “ ”
13.Spia del sistema di regolazione automatica della velocità “ ”
567 9 810
11
12
13
14
4
3
2
1
14.Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ”
ABS
B67-9-H1.book 5 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-6
1
2
345
6
7
8
9
10
11
12

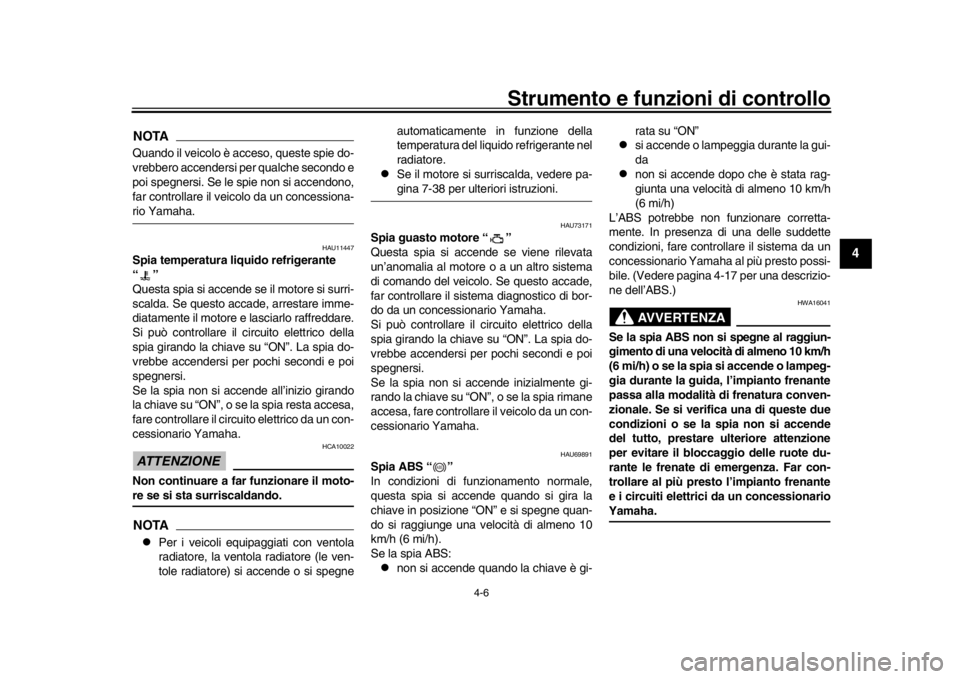

NOTAQuando il veicolo è acceso, queste spie do-
vrebbero accendersi per qualche secondo e
poi spegnersi. Se le spie non si accendono,
far controllare il veicolo da un concessiona-rio Yamaha.
HAU11447
Spia temperatura liquido refrigerante
“”
Questa spia si accende se il motore si surri-
scalda. Se questo accade, arrestare imme-
diatamente il motore e lasciarlo raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.ATTENZIONE
HCA10022
Non continuare a far funzionare il moto-re se si sta surriscaldando.NOTA
Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne automaticamente in funzione della
temperatura del liquido refrigerante nel
radiatore.

Se il motore si surriscalda, vedere pa-gina 7-38 per ulteriori istruzioni.
HAU73171
Spia guasto motore “ ”
Questa spia si accende se viene rilevata
un’anomalia al motore o a un altro sistema
di comando del veicolo. Se questo accade,
far controllare il sistema diagnostico di bor-
do da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende inizialmente gi-
rando la chiave su “ON”, o se la spia rimane
accesa, fare controllare il veicolo da un con-
cessionario Yamaha.
HAU69891
Spia ABS “ ”
In condizioni di funzionamento normale,
questa spia si accende quando si gira la
chiave in posizione “ON” e si spegne quan-
do si raggiunge una velocità di almeno 10
km/h (6 mi/h).
Se la spia ABS:
non si accende quando la chiave è gi-
rata su “ON”

si accende o lampeggia durante la gui-
da

non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto possi-
bile. (Vedere pagina 4-17 per una descrizio-
ne dell’ABS.)AVVERTENZA
HWA16041
Se la spia ABS non si spegne al raggiun-
gimento di una velocità di almeno 10 km/h
(6 mi/h) o se la spia si accende o lampeg-
gia durante la guida, l’impianto frenante
passa alla modalità di frenatura conven-
zionale. Se si verifica una di queste due
condizioni o se la spia non si accende
del tutto, prestare ulteriore attenzione
per evitare il bloccaggio delle ruote du-
rante le frenate di emergenza. Far con-
trollare al più presto l’impianto frenante
e i circuiti elettrici da un concessionarioYamaha.
ABS
B67-9-H1.book 6 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-7
1
2
34
5
6
7
8
9
10
11
12
HAU74081

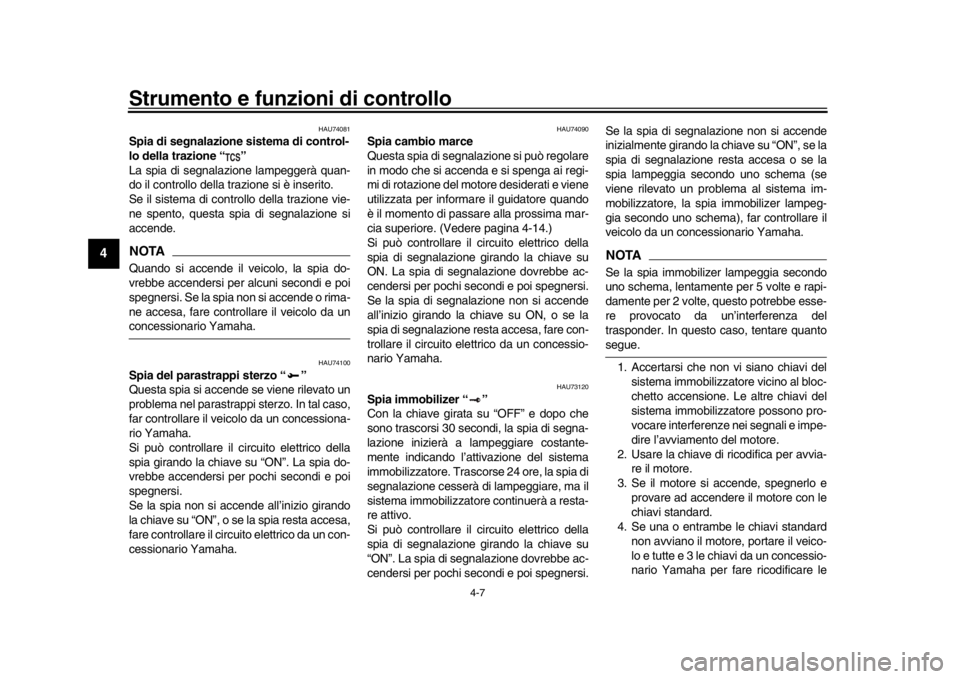

Spia di segnalazione sistema di control-
lo della trazione “ ”
La spia di segnalazione lampeggerà quan-
do il controllo della trazione si è inserito.
Se il sistema di controllo della trazione vie-
ne spento, questa spia di segnalazione si
accende.NOTAQuando si accende il veicolo, la spia do-
vrebbe accendersi per alcuni secondi e poi
spegnersi. Se la spia non si accende o rima-
ne accesa, fare controllare il veicolo da unconcessionario Yamaha.
HAU74100
Spia del parastrappi sterzo “ ”
Questa spia si accende se viene rilevato un
problema nel parastrappi sterzo. In tal caso,
far controllare il veicolo da un concessiona-
rio Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU74090
Spia cambio marce
Questa spia di segnalazione si può regolare
in modo che si accenda e si spenga ai regi-
mi di rotazione del motore desiderati e viene
utilizzata per informare il guidatore quando
è il momento di passare alla prossima mar-
cia superiore. (Vedere pagina 4-14.)
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
ON. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su ON, o se la
spia di segnalazione resta accesa, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
HAU73120
Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attiv azione del sistema
immobilizzatore. Trascorse 24 ore, la spia di
segnalazione cesserà di lampeggiare, ma il
sistema immobilizzatore continuerà a resta-
re attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi. Se la spia di segnalazione non si accende
inizialmente girando la chiave su “ON”, se la
spia di segnalazione resta accesa o se la
spia lampeggia secondo uno schema (se
viene rilevato un problema al sistema im-
mobilizzatore, la sp
ia immobilizer lampeg-
gia secondo uno schema), far controllare il
veicolo da un concessionario Yamaha.
NOTASe la spia immobilizer lampeggia secondo
uno schema, lentamente per 5 volte e rapi-
damente per 2 volte, questo potrebbe esse-
re provocato da un’interferenza del
trasponder. In questo caso, tentare quantosegue.
1. Accertarsi che non vi siano chiavi del sistema immobilizzatore vicino al bloc-
chetto accensione. Le altre chiavi del
sistema immobilizzatore possono pro-
vocare interferenze nei segnali e impe-
dire l’avviamento del motore.
2. Usare la chiave di ricodifica per avvia- re il motore.
3. Se il motore si accende, spegnerlo e provare ad accendere il motore con le
chiavi standard.
4. Se una o entrambe le chiavi standard non avviano il motore, portare il veico-
lo e tutte e 3 le chiavi da un concessio-
nario Yamaha per fare ricodificare le
B67-9-H1.book 7 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-8
1
2
345
6
7
8
9
10
11
12
chiavi standard.
HAU79182
Strumento multifunzione
AVVERTENZA
HWA12423
Arrestare completamente il veicolo pri-
ma di eseguire qualsiasi modifica alle
impostazioni sul gruppo indicatore mul-
tifunzione. La modifica delle impostazio-
ni durante la guida può distrarre

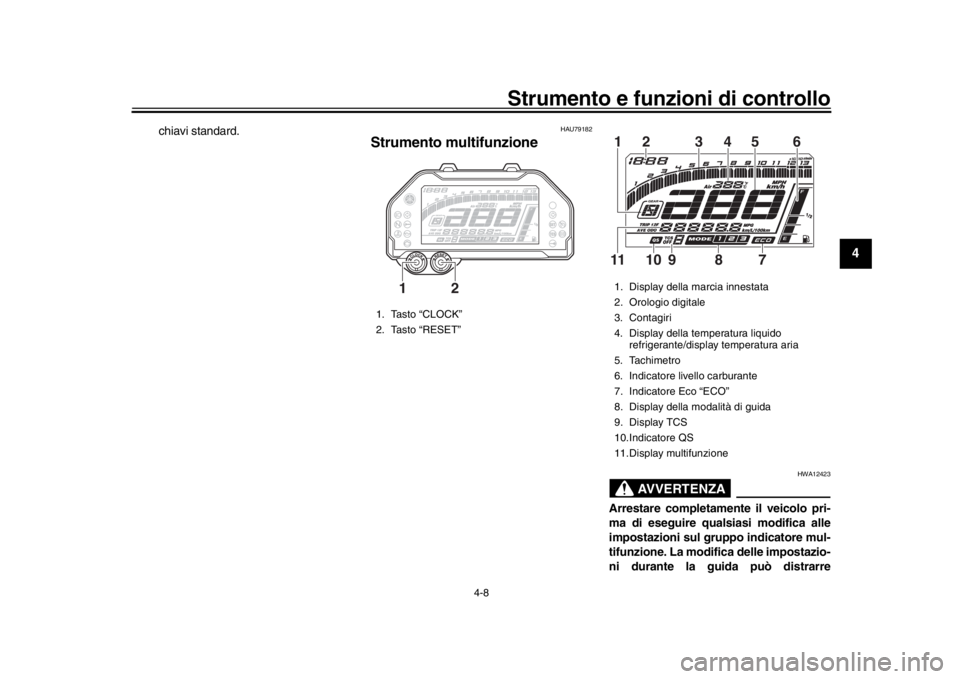

1. Tasto “CLOCK”
2. Tasto “RESET”
12
1. Display della marcia innestata
2. Orologio digitale
3. Contagiri
4. Display della temperatura liquido refrigerante/display temperatura aria
5. Tachimetro
6. Indicatore livello carburante
7. Indicatore Eco “ECO”
8. Display della modalità di guida
9. Display TCS
10.Indicatore QS
11.Display multifunzione12 3 5 46
9
10 7 8
11
B67-9-H1.book 8 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-9
1
2
34
5
6
7
8
9
10
11
12
l’operatore e aumentare il rischio di inci-denti.
Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
un tachimetro

un contagiri

un orologio digitale

un indicatore livello carburante

un display della temperatura liquido re-
frigerante/aria

un econometro

un display della marcia innestata

un display della modalità di guida

un display TCS

un indicatore QS

un display multifunzione
NOTAPer passare da chilometri a miglia e vice-
versa sullo strumento multifunzione, preme-
re i tasti “CLOCK” e “RESET”contemporaneamente. Tachimetro

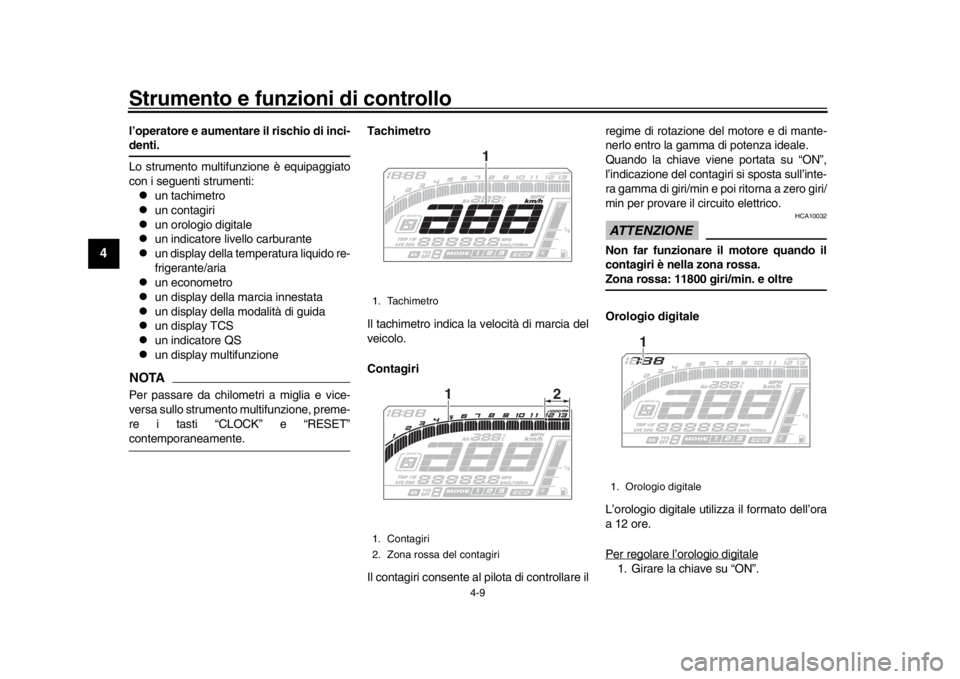

Il tachimetro indica la velocità di marcia del
veicolo.
Contagiri
Il contagiri consente al pilota di controllare ilregime di rotazione del motore e di mante-
nerlo entro la gamma di potenza ideale.
Quando la chiave viene portata su “ON”,
l’indicazione del contagiri si sposta sull’inte-
ra gamma di giri/min e poi ritorna a zero giri/
min per provare il circuito elettrico.
ATTENZIONE
HCA10032
Non far funzionare il motore quando il
contagiri è nella zona rossa.Zona rossa: 11800 giri/min. e oltre
Orologio digitale
L’orologio digitale utilizza il formato dell’ora
a 12 ore.
Per regolare l’orologio digitale1. Girare la chiave su “ON”.
1. Tachimetro
1. Contagiri
2. Zona rossa del contagiri
1
12
1. Orologio digitale
1
B67-9-H1.book 9 ページ ２０１７年１月２６日　木曜日　午後５時５９分
