Strumento e funzioni di controllo
4-10
1
2
345
6
7
8
9
10
11
12
2. Premere il tasto “CLOCK” per due se- condi.
3. Quando le cifre delle ore iniziano a lampeggiare, premere il tasto “RE-
SET” per regolare le ore.
4. Premere il tasto “CLOCK” e le cifre dei minuti inizieranno a lampeggiare.
5. Premere il tasto “RESET” per regolare
i minuti.
6. Premere il tasto “CLOCK” e poi rila- sciarlo per avviare l’orologio digitale.
Indicatore livel lo carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello car-
burante sul display spariscono dalla lettera
“F” (pieno) verso la lettera “E” (vuoto). Quando l’ultimo segmento inizia a lampeg-
giare, eseguire il rifornimento al più presto
possibile.
NOTASe viene rilevato un problema nel circuito
elettrico, i segmenti del livello carburante e
“ ” lampeggeranno ripetutamente. In tal
caso, far controllare il veicolo da un conces-sionario Yamaha.
Display della temperatura liquido refri-
gerante/aria
Premere l’interruttore “SELECT” per due
secondi per alternare la visualizzazione tra
modalità temperatura liquido refrigerante
“
C” e modalità temperatura aria. Temperatura liquido refrigerante
Questa modalità mostra
la temperatura li-
quido refrigerante da 40 C a 124 C con in-
crementi di 1 C.
Se il messaggio “Hi” lampeggia, arrestare il
veicolo, spegnere il motore e lasciarlo raf-
freddare. (Vedere pagina 7-38.)NOTA
Quando la temperatura liquido refrige-
rante scende sotto i 40 C, viene vi-
sualizzato “Lo”.

La temperatura del liquido refrigerante
varia a seconda delle variazioni clima-tiche e del carico del motore.
1. Indicatore livello carburante
1
1. Interruttore di selezione “SELECT”
R ESSE T
PAS
S
TC S
SELECT
1
1. Display della temperatura liquido
refrigerante
1
B67-9-H1.book 10 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-11
1
2
34
5
6
7
8
9
10
11
12
Temperatura ariaQuesta modalità mostra la temperatura aria
da –9 C a 50 C con incrementi di 1 C.NOTA
–9 C verrà visualizzato anche se la
temperatura dell’aria scende al di sotto
di –9 C.

La temperatura visualizzata può sco-
starsi dalla temperatura ambiente ef-fettiva. Indicatore Eco
Questo indicatore si accende quando si gui-
da il veicolo in modo ecologico, riducendo il
consumo di carburante. L’indicatore si spe-
gne quando il veicolo viene arrestato.
NOTAI seguenti consigli possono aiutare a ridurre
il consumo di carburante:
Evitare regimi di rotazione elevati del
motore durante l’accelerazione.

Viaggiare a una velocità costante.

Selezionare la marcia di trasmissioneappropriata per la velocità del veicolo. Display della marcia innestata
Questo display mostra
la marcia seleziona-
ta. La posizione di folle viene indicata da “N”
e dalla spia marcia in folle.
Display della modalità di guida
1. Display della temperatura dell’aria
1
1. Indicatore Eco “ECO”
1
1. Spia marcia in folle “ ”
2. Display della marcia innestata
1. Display della modalità di guida12
1
B67-9-H1.book 11 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-12
1
2
345
6
7
8
9
10
11
12
Questo display indica quale modalità di gui-
da è stata selezionata: “1”, “2” oppure “3”.
Per maggiori particolari sulle modalità e su
come selezionarle, vedere pagina 3-3.
Display TCS
Questo display indica quale impostazione
del sistema di controllo della trazione è sta-
ta selezionata: “1”, “2”, “3” o “OFF”. Per
maggiori particolari sulle impostazioni TCS
e su come selezionarle, vedere pagina 3-4. Indicatore QS
Quando si gira la chiave su “ON”, il sistema
Quick Shift (pagina 3-6) si attiva e questo in-
dicatore si accende.
NOTASe viene rilevato un problema nel sistema
Quick Shift, questo indicatore si spegne e il
sistema Quick Shift risulta non disponibile.
Fare controllare il mezzo da un concessio-nario Yamaha.
Display multifunzione
Il display multifunzione è equipaggiato con i
seguenti strumenti:

un totalizzatore contachilometri (ODO)

due contachilometri parziali (TRIP 1 e
TRIP 2)

un contachilometri parziale riserva car-
burante (TRIP F)

un calcolatore del consumo carburan-
te

modalità di comando della luminosità
dello schermo e della spia cambio
marce
NOTA
Il totalizzatore contachilometri si bloc-
cherà a 999999.

I contachilometri parziali si azzerano e
continuano il conteggio dopo aver rag-

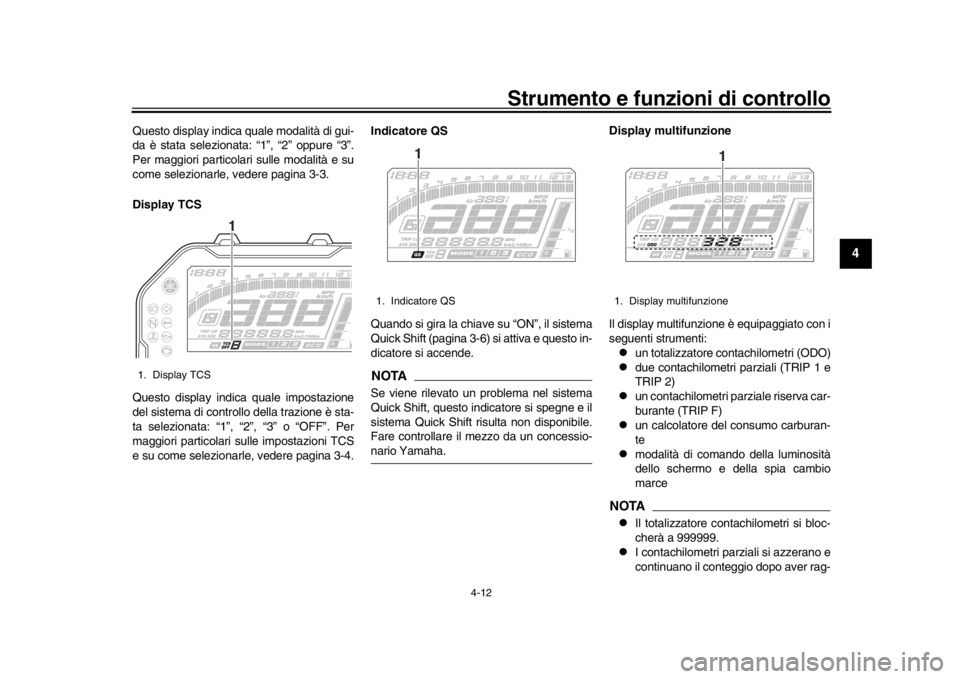

1. Display TCS
1
1. Indicatore QS
1
1. Display multifunzione
1
B67-9-H1.book 12 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-13
1
2
34
5
6
7
8
9
10
11
12
giunto 9999.9.
Premere l’interruttore “SELECT” per com-
mutare sul display la visualizzazione tra la
modalità totalizzatore contachilometri
“ODO”, le modalità contachilometri parziale
“TRIP 1” e “TRIP 2”, la modalità consumo di
carburante istantaneo “km/L” oppure “L/100
km” e la modalità c onsumo di carburante
medio “AVE – –.– km/L” oppure “AVE – –.–
L/100 km” nel seguente ordine:
ODO  TRIP 1  TRIP 2  km/L oppure
L/100 km  AVE – –.– km/L oppure AVE –
–.– L/100 km  ODO
Se impostato su miglia:
ODO  TRIP 1  TRIP 2  MPG  AVE
– –.– MPG  ODO Se l’ultimo segmento dell’indicatore livello
carburante inizia a lampeggiare, il display
passa automaticamente alla modalità con-
tachilometri parziale riserva carburante
“TRIP F” e inizia a conteggiare la distanza
percorsa a partire da quel momento. In que-
sto caso, premere l’interruttore “SELECT”
per alternare le visualizzazioni nel seguente
ordine:
TRIP F
 km/L oppure L/100 km  AVE –
–.– km/L oppure AVE – –.– L/100 km 
ODO  TRIP 1  TRIP 2  TRIP F
Se impostato su miglia:
TRIP F  MPG  AVE – –.– MPG  ODO
 TRIP 1  TRIP 2  TRIP F
NOTA
Per azzerare un contachilometri par-
ziale, selezionarlo premendo l’interrut-
tore “SELECT”, quindi premendo il
tasto “RESET” per due secondi.

Se non si azzera manualmente il con-
tachilometri parziale riserva carburan-
te, si azzererà automaticamente e
scomparirà dopo aver fatto rifornimen-to e percorso 5 km (3 mi). Modalità consumo istantaneo carbu-
rante
Si può impostare il display del consumo di
carburante istantaneo su “km/L”, “L/100 km”
oppure “MPG” (quando le unità dello stru-
mento multifunzione sono impostate sulle
miglia).

“km/L”: viene mostrata la distanza per-
corribile con 1.0 L di carburante nelle
condizioni di marcia attuali.

“L/100 km”: viene mostrata la quantità
di carburante necessaria per precorre-
re 100 km nelle condizioni di marcia at-
tuali.

“MPG”: viene mostrata la distanza per-
corribile con 1.0 Imp.gal di carburante
nelle condizioni di marcia attuali.
Per alternare tra “km/ L” e “L/100 km”, pre-

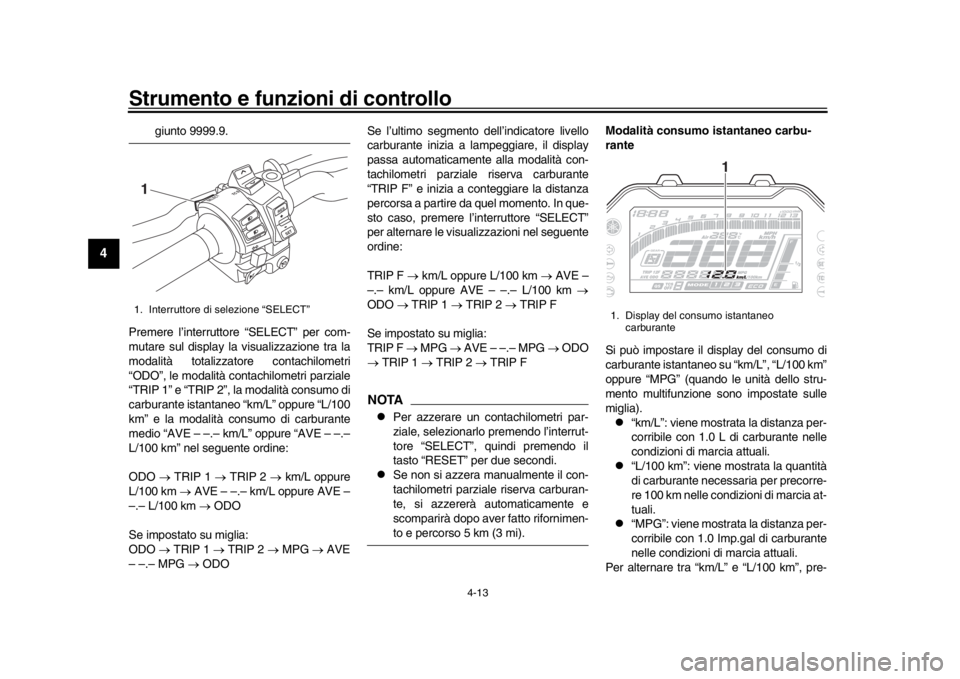

1. Interruttore di selezione “SELECT”
RESSE T
PAS
S
TC S
SELECT
1
1. Display del consumo istantaneo
carburante
1
B67-9-H1.book 13 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-14
1
2
345
6
7
8
9
10
11
12
mere i tasti “CLOCK” e “RESET” contempo-
raneamente.NOTASe si marcia a velocità inferiori a 20 km/h(12 mi/h), sul display appare “– –.–”.
Modalità consumo medio carburante
Questo display visualizza il consumo medio
di carburante a partire dall’ultimo azzera-
mento.
Il display del consumo di carburante medio
può essere impostato su “AVE – –.– km/L”,
“AVE – –.– L/100 km” oppure “AVE – –.–
MPG” (se lo strumento multifunzione è stato
impostato sulle miglia).
“AVE – –.– km/L”: viene mostrata la di-
stanza media percorribile con 1.0 L di
carburante.

“AVE – –.– L/100 km”: viene mostrata
la quantità media di carburante neces-
saria per precorrere 100 km.

“AVE – –.– MPG”: viene mostrata la di-
stanza media percorribile con 1.0
Imp.gal di carburante.
Per alternare tra “km/L” e “L/100 km”, pre-
mere i tasti “CLOCK” e “RESET” contempo-
raneamente.
Per azzerare il consumo medio carburante,
premere il tasto “RESET” per due secondi.
NOTADopo l’azzeramento del consumo medio
carburante, verrà visualizzato “– –.–” fino a
quando il veicolo avrà percorso una distan-za sufficiente. Modalità di comando della luminosità e
della spia di segnalazione cambio
In questa modalità si alternano cinque fun-
zioni di comando che consentono di esegui-
re le seguenti regolazioni nell’ordine
riportato qui sotto.

Luminosità dello schermo:
Questa funzione consente di regolare
la luminosità dello schermo.

Comportamento spia di segnalazione
cambio:
Questa funzione c
onsente di imposta-
re la spia di segnalazione su accesa,
lampeggiante o spenta.

Accensione spia di segnalazione cam-
bio secondo giri/min:
Questa funzione consente di selezio-
nare il numero di giri del motore al qua-
le la spia verrà attivata.

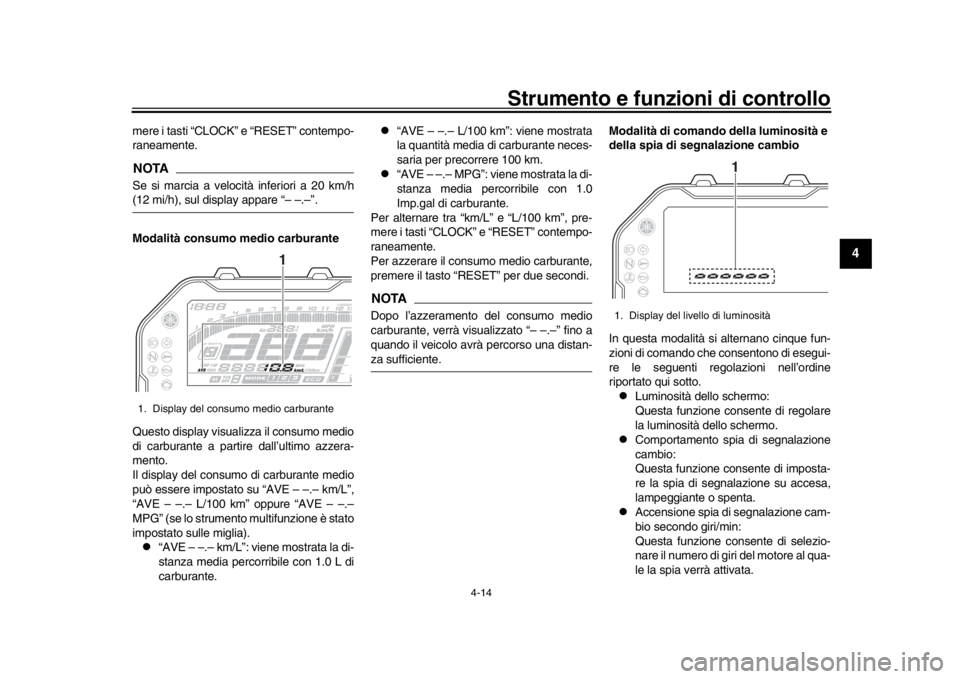

1. Display del consumo medio carburante
1
1. Display del livello di luminosità
1
B67-9-H1.book 14 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-15
1
2
34
5
6
7
8
9
10
11
12

Spegnimento spia di segnalazione
cambio secondo giri/min:
Questa funzione consente di selezio-
nare il numero di giri del motore al qua-
le la spia verrà disattivata.

Luminosità spia di segnalazione cam-
bio:
Questa funzione consente di regolare
la luminosità della spia di segnalazio-
ne cambio.
NOTAIl display del livello di luminosità indica la re-golazione del livello di luminosità.
Per regolare la luminosità dello schermo1. Girare la chiave su “OFF”.
2. Premere e mantener e premuto il tasto
“CLOCK”.
3. Girare la chiave su “ON”, quindi rila- sciare il tasto “CLOCK” dopo cinque
secondi.
4. Premere il tasto “RESET” per selezio- nare il livello desiderato di luminosità.
5. Premere il tasto “CLOCK” per confer-
mare il livello selezionato di luminosità.
La modalità di comando passa alla
funzione del comportamento della spia
di segnalazione cambio. Per impostare il comportamento spia di se-
gnalazione cambio1. Premere il tasto “RESET” per selezio-
nare una delle seguenti impostazioni
del comportamento:

Accesa - una volta attivata, la spia
di segnalazione si accende. (Que-
sta regolazione è selezionata
quando la spia resta accesa fissa.)

Lampeggiante - una volta attivata,
la spia di segnalazione lampeggia.
(Questa regolazione è selezionata
quando la spia lampeggia quattro
volte al secondo.)

Spenta - la spia di segnalazione è
inattiva; in altre parole, non si ac-
cenderà né fissa, né lampeggiante.
(Questa regolazione è selezionata
quando la spia lampeggia una volta
ogni due secondi.)
2. Premere il tasto “CLOCK” per confer- mare l’attività selezionata della spia di
segnalazione. La modalità di comando
passa alla funzione di accensione spia
di segnalazione cambio secondo
giri/min.
Per impostare l’accensione della spia cam-
bio marce secondo giri/minNOTAÈ possibile impostare la spia di segnalazio- ne cambio tra 7000 giri/min e 13000 giri/min
con incrementi di 200 giri/min.
1. Premere il tasto “RESET” per selezio- nare il regime di rotazione del motore
desiderato per l’attivazione della spia.
2. Premere il tasto “CLOCK” per confer- mare il regime di rotazione del motore
selezionato. La modalità di comando
passa alla funzione di spegnimento
spia di segnalazione cambio secondo
giri/min.
Per impostare lo spegnimento della spia disegnalazione cambio secondo giri/minNOTA
È possibile impostare la spia di segna-
lazione cambio tra 7000 giri/min e
13000 giri/min con incrementi di 200
giri/min.

Ricordarsi di impostare il numero di
giri/min di spegnimento ad un regime
di rotazione del motore superiore a
quello dell’impostazione di accensio-
ne, altrimenti la spia di segnalazionecambio non si accenderà.
1. Premere il tasto “RESET” per selezio- nare il regime di rotazione del motore
desiderato per la disattivazione della
spia.
2. Premere il tasto “CLOCK” per confer-
B67-9-H1.book 15 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-16
1
2
345
6
7
8
9
10
11
12
mare il regime di rotazione del motore
selezionato. La modalità di comando
passa alla funzione della luminosità
della spia cambio marce.
Per regolare la luminosità della spia di se-
gnalazione cambio1. Premere il tasto “RESET” per selezio- nare il livello desiderato di luminosità
della spia.
2. Premere il tasto “CLOCK” per confer- mare il livello di luminosità della spia di
segnalazione selezionato e uscire dal-
la modalità di comando della luminosi-
tà e della spia di segnalazione cambio.
HAU12822
Leva frizioneLa leva frizione si trova sul lato sinistro del
manubrio. Per staccare la frizione, tirare la
leva verso la manopola. Per innestare la fri-
zione, rilasciare la le va. Per garantire il fun-
zionamento agevole della frizione, tirare la
leva rapidamente e rilasciarla lentamente.
La leva frizione è equipaggiata con un inter-
ruttore frizione che fa parte del sistema d’in-
terruzione circuito accensione. (Vedere
pagina 4-29.)
HAU76301
Pedale cambioIl pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 6 mar-
ce installata.
Quando il Quick Shift System è attivato, l’in-
terruttore cambio rileva il movimento del pe-
dale cambio e consente l’innesto della
marcia superiore senza l’azionamento della
leva frizione. (Vedere pagina 3-6.)
1. Leva frizione
1
1. Pedale cambio
1
B67-9-H1.book 16 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-17
1
2
34
5
6
7
8
9
10
11
12
HAU26825
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, girare il quadrante
di regolazione mentre si allontana la leva
dalla manopola acceleratore. Accertarsi
che la regolazione corretta impostata sul
quadrante di regolazione sia allineata con il
riferimento “ ” sulla leva freno.
HAU12944
Pedale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
HAU63040
ABSL’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipenden-
temente sul freno anteriore e su quello po-
steriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché que-
sta azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che precede, adeguata
alla velocità di marcia, nonostante la di-
sponibilità dell’ABS.
L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lunghe.

Su determinate superfici stradali,
ad esempio su terreni accidentati o
in presenza di ghiaia, la distanza di
frenata con l’ABS attivo può risulta-
re maggiore rispetto alla distanza difrenata convenzionale.
L’ABS viene controllato dall’ECU che, in

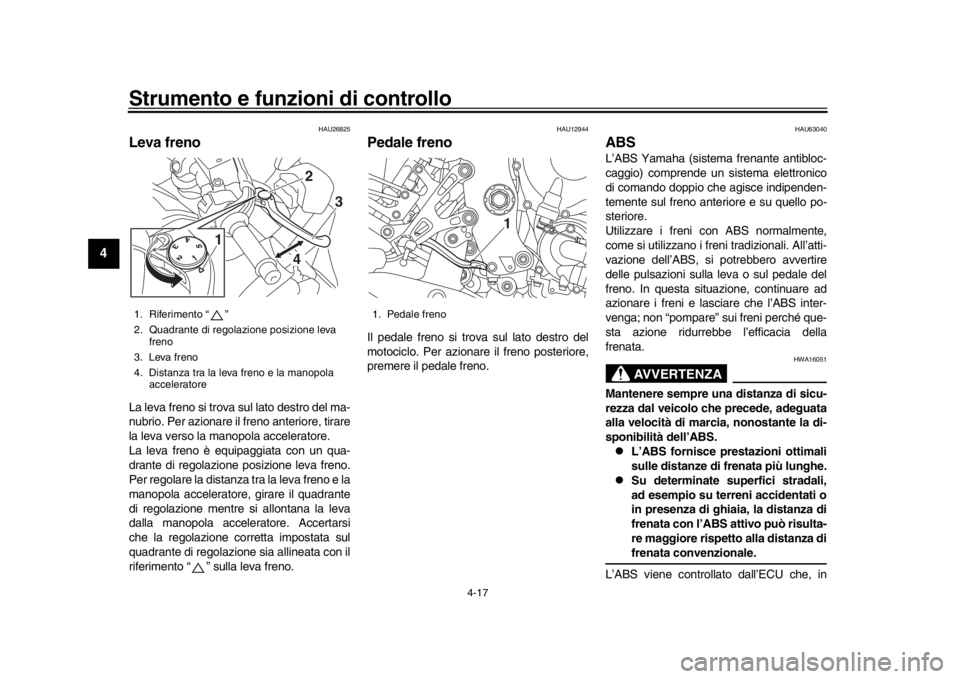

1. Riferimento “ ”
2. Quadrante di regolazione posizione leva freno
3. Leva freno
4. Distanza tra la leva freno e la manopola acceleratore
4
1 2
3
1. Pedale freno
1
B67-9-H1.book 17 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-18
1
2
345
6
7
8
9
10
11
12
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTA
L’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire uno
“scatto” dalla centralina idraulica, e se
si aziona anche solo leggermente la
leva freno o il pedale freno, si può av-
vertire una vibrazione sulla leva e sul
pedale, ma questi sintomi non sono in-
dice di anomalia.

Questo ABS prevede una modalità di
prova che consente al pilota di avverti-
re le pulsazioni sulla leva o sul pedale
freno quando l’ABS è attivo. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare unconcessionario Yamaha.
ATTENZIONE
HCA20100
Prestare attenzione a non danneggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza di tale precauzione
provoca il funzionamento improprio
dell’ABS.
HAU13075
Tappo serbatoio carburantePer aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare 1/4 di giro in senso
orario. La serratura si apre e si può togliere
il tappo serbatoio carburante.
Per chiudere il tappo serbatoio carbu-
rante 1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura.
2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
1. Rotore del sensore ruota anteriore
2. Sensore ruota anteriore
1. Rotore del sensore ruota posteriore
2. Sensore ruota posteriore
2
12
1
1. Coperchietto della serratura tappo
serbatoio carburante
2. Sbloccare.
1
2
B67-9-H1.book 18 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Strumento e funzioni di controllo
4-19
1
2
34
5
6
7
8
9
10
11
12
della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estr arre la chiave se il
tappo non è serrato e chiuso a chiave cor-rettamente.
AVVERTENZA
HWA11092
Verificare che il ta ppo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le perdite di
carburante costituiscono un rischiod’incendio.
HAU13222
CarburanteAccertarsi che il se rbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe- gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante. 3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di

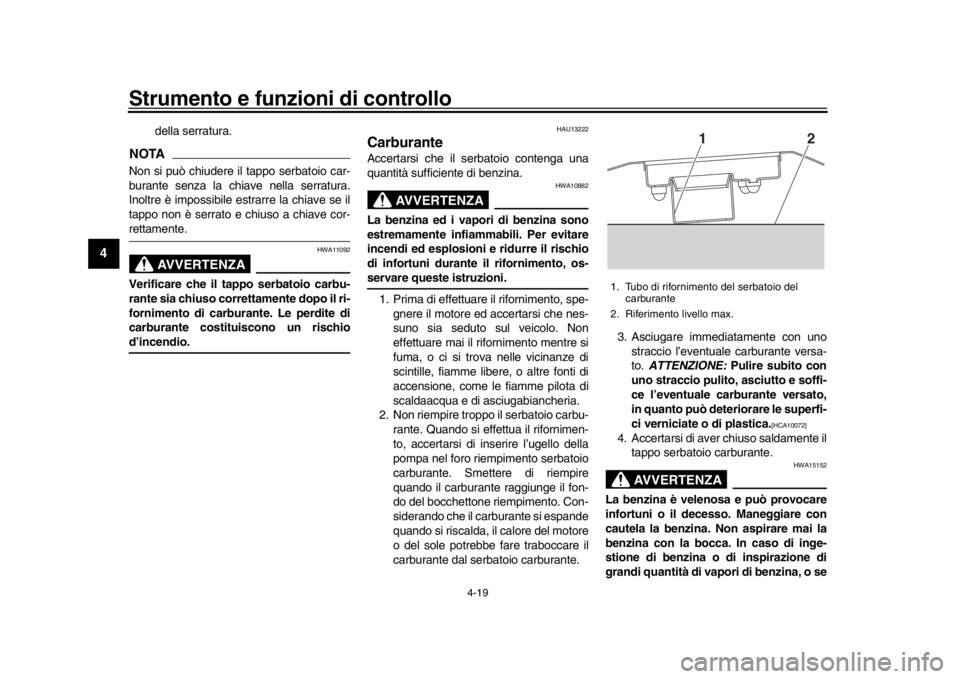

grandi quantità di vapori di benzina, o se1. Tubo di rifornimento del serbatoio del carburante
2. Riferimento livello max.
2
1
B67-9-H1.book 19 ページ ２０１７年１月２６日　木曜日　午後５時５９分
