Manutenzione e regolazione periodiche
7-3
1
2
3
4
5
678
9
10
11
12
HAU71030
NOTA
I controlli annuali vanno eseguiti ogni anno, a meno che in precedenza, non si sia raggiunta la scadenza di un intervallo
chilometrico (o per il Regno Unito, la scadenza di un intervallo basato sulle miglia).
Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili sp eciali,dati ed abilità tecnica.
HAU71051
Tabella di manutenzione periodica per il sistema di controllo emissioniN. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito del
carburante Verificare che i tubi benzina non
siano fessurati o danneggiati.
Sostituire se necessario.
2 *Candele Controllare lo stato.
Regolare la distanza e pulire.
Sostituire.
3 *Gioco valvole Controllare e regolare. Ogni 40000 km (24000 mi)
4 *Iniezione
carburante Controllare il regime del minimo.
Controllare e regolare la sincronizzazione.
5 *Impianto di scarico Verificare l’assenza di perdite.
Serrare se necessario.
Sostituire le guarnizioni se
necessario.
6 *Sistema di controllo
emissioni
evaporative Controllare che non vi siano danni
al sistema.
Sostituire se necessario.
B67-9-H1.book 3 ページ ２０１７年１月２６日 木曜日 午後５時５９分
Page 62 of 110
Manutenzione e regolazione periodiche
7-4
1
2
3
4
5
67
8
9
10
11
12
7 *Sistema
d’induzione aria Controllare che la valvola
interdizione aria, la valvola a
lamelle ed il tubo non siano
danneggiati.
Sostituire le parti danneggiate, se necessario.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B67-9-H1.book 4 ページ ２０１７年１月２６日 木曜日 午後５時５９分
Page 63 of 110
Manutenzione e regolazione periodiche
7-5
1
2
3
4
5
678
9
10
11
12
HAU71351
Tabella manutenzione generale e lubrificazioneN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Controllo
diagnostico del
sistema Eseguire l’ispez
ione dinamica con
lo strumento diagnostico Yamaha.
Controllare i codici di errore.
2 *Elemento filtrante Sostituire. Ogni 40000 km (24000 mi)
3Frizione Controllare il funzionamento.
Regolare.
4 *Freno anteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
Se necessario, sostituire le pastiglie freno.
5 *Freno posteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
Se necessario, sostituire le pastiglie freno.
6 *Tu b i f r e n i Controllare se vi sono
fessurazioni o danneggiamenti.
Sostituire. Ogni 4 anni
7 *Liquido freni Cambiare. Ogni 2 anni
8 *Ruote Controllare il disassamento e
danneggiamenti.
Sostituire se necessario.
9 *Pneumatici Controllare la profondità
battistrada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.
B67-9-H1.book 5 ページ ２０１７年１月２６日 木曜日 午後５時５９分
Page 64 of 110
Manutenzione e regolazione periodiche
7-6
1
2
3
4
5
67
8
9
10
11
12
10 *Cuscinetti ruote Controllare che il cuscinetto non
sia allentato o danneggiato.
11 *Cuscinetti perno di
guida forcellone Controllare il funzionamento ed
un gioco eccessivo.
Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
12 Catena di
trasmissione Controllare la tensione,
l’allineamento e le condizioni della
catena di trasmissione.
Regolare e lubrificare interamente la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 1000 km (600 mi) e dopo aver lavato
il motociclo e averlo guidato nella
pioggia o in zone umide
13 *Cuscinetti dello
sterzo Controllare che i gruppi dei
cuscinetti non siano allentati.
Riempire moderatamente con grasso a base di sapone di litio.
14 *Parastrappi dello
sterzo Controllare il funzionamento e
l’assenza di perdite di olio.
15 *Fissaggi della parte
ciclistica Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati
correttamente.
16 Perno di rotazione
leva freno Lubrificare con grasso al silicone.
17 Perno di rotazione
del pedale freno Lubrificare con grasso a base di
sapone di litio.
18 Perno di rotazione
leva frizione Lubrificare con grasso a base di
sapone di litio.
19 Perno di rotazione
del pedale cambio Lubrificare con grasso a base di
sapone di litio.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B67-9-H1.book 6 ページ ２０１７年１月２６日 木曜日 午後５時５９分
Page 65 of 110
Manutenzione e regolazione periodiche
7-7
1
2
3
4
5
678
9
10
11
12
20 Cavalletto laterale Controllare il funzionamento.
Lubrificare con grasso a base di
sapone di litio.
21 *Interruttore
cavalletto laterale Controllare il funzionamento e, se
necessario, sostituire.
22 *Forcella Controllare il funzionamento e
l’assenza di perdite di olio.
Sostituire se necessario.
23 *Assieme
ammortizzatore Controllare il funzionamento e
l’assenza di perdite di olio.
Sostituire se necessario.
24 *Perni di guida del
braccio
cinematismo e del
braccio di
collegamento della
sospensione
posteriore Controllare il funzionamento.
Lubrificare con grasso a base di sapone di litio.
25 Olio motore Cambiare (scaldare il motore
prima del drenaggio).
Controllare il livello dell’olio e l’assenza di perdite di olio nel
veicolo.
26 Cartuccia filtro olio Sostituire.
27 *Sistema di
raffreddamento Controllare il livello del liquido
refrigerante e l’assenza di perdite
di olio nel veicolo.
Cambiare. Ogni 3 anni
28 *Sistema EXUP Controllare il funzionamento, il
gioco del cavo e la posizione della
puleggia.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B67-9-H1.book 7 ページ ２０１７年１月２６日 木曜日 午後５時５９分
Page 66 of 110
Manutenzione e regolazione periodiche
7-8
1
2
3
4
5
67
8
9
10
11
12
HAU72800
NOTA

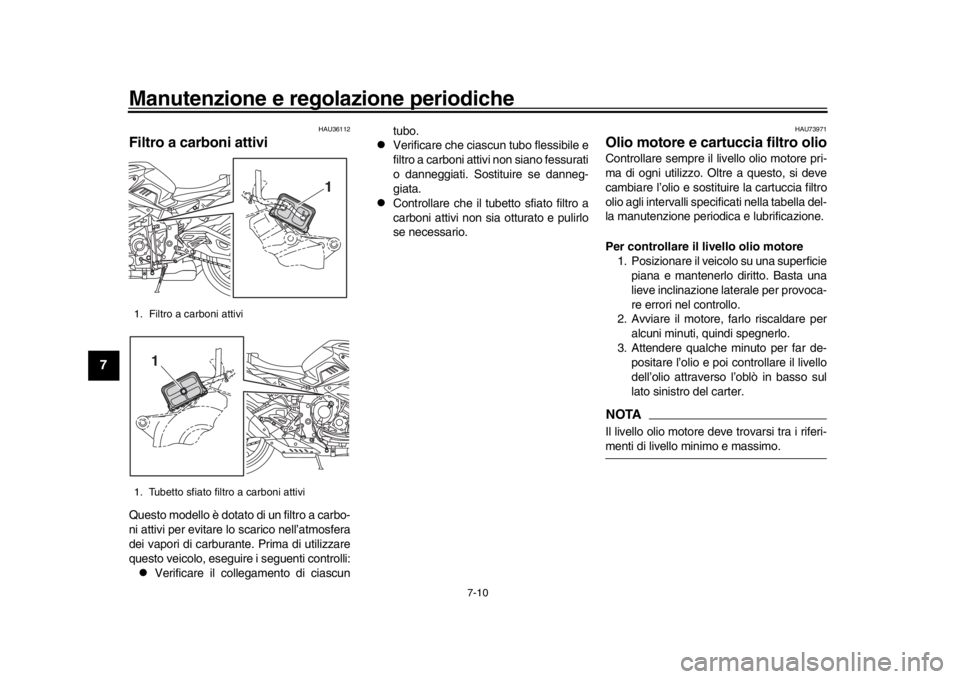

Filtro aria
Il filtro aria di questo modello è dotato di una cartuccia m onouso di carta con rivestimento d’olio, che non va pulita con ari a com-
pressa per evitare di danneggiarla.
Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umide o polverose.
Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, correggere il livello liquido freni.
Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni. Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
29*Interruttori del freno
anteriore e del freno
posteriore Controllare il funzionamento.
30 *Parti in movimento
e cavi Lubrificare.
31 *Corpo manopola
acceleratore e cavo Controllare il funzionamento e il
gioco.
Se necessario, regolare il gioco del cavo dell’acceleratore.
Lubrificare il corpo manopola acceleratore e il cavo.
32 *Luci, segnali e
interruttori Controllare il funzionamento.
Regolare il fascio luce.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B67-9-H1.book 8 ページ ２０１７年１月２６日 木曜日 午後５時５９分
Page 67 of 110
Manutenzione e regolazione periodiche
7-9
1
2
3
4
5
678
9
10
11
12
HAU67110
Controllo delle candeleLe candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in m aniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime- tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superf
icie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
ATTENZIONE
HCA10841
Non utilizzare attrezzi per togliere o per installare il cappuc
cio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avanti
mentre lo si spinge.
Candela secondo specifica: NGK/LMAR9E-J

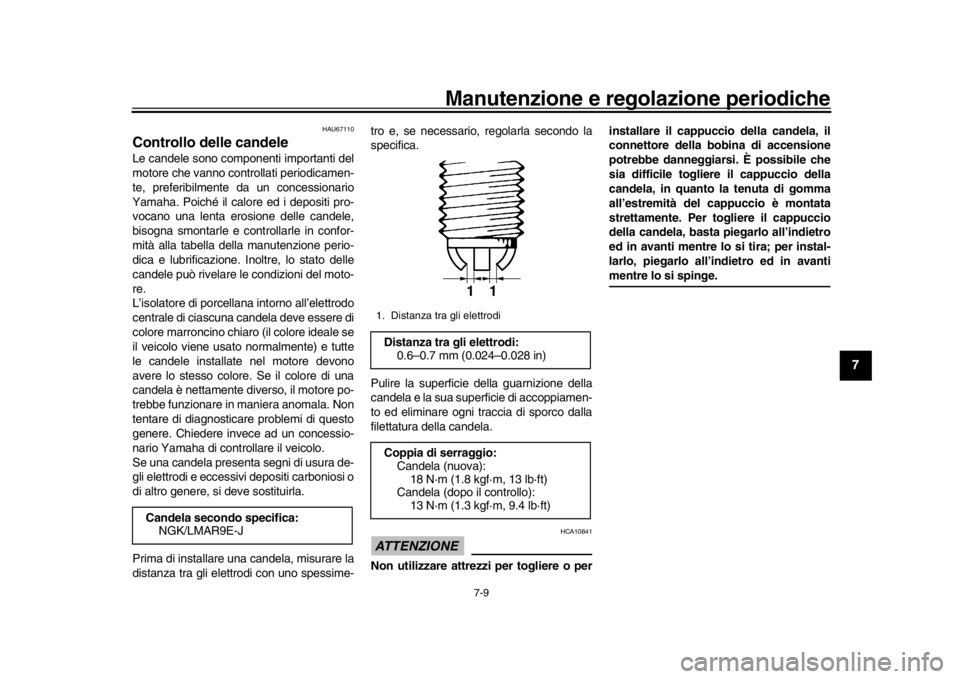

1. Distanza tra gli elettrodiDistanza tra gli elettrodi:0.6–0.7 mm (0.024–0.028 in)
Coppia di serraggio: Candela (nuova):18 N·m (1.8 kgf·m, 13 lb·ft)
Candela (dopo il controllo):
13 N·m (1.3 kgf·m, 9.4 lb·ft)
1
1
B67-9-H1.book 9 ページ ２０１７年１月２６日 木曜日 午後５時５９分
Page 68 of 110
Manutenzione e regolazione periodiche
7-10
1
2
3
4
5
67
8
9
10
11
12
HAU36112
Filtro a carboni attiviQuesto modello è dotato di un filtro a carbo-
ni attivi per evitare lo scarico nell’atmosfera
dei vapori di carburante. Prima di utilizzare
questo veicolo, eseguire i seguenti controlli:
Verificare il collegamento di ciascun tubo.
Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessurati
o danneggiati. Sostituire se danneg-
giata.
Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
HAU73971

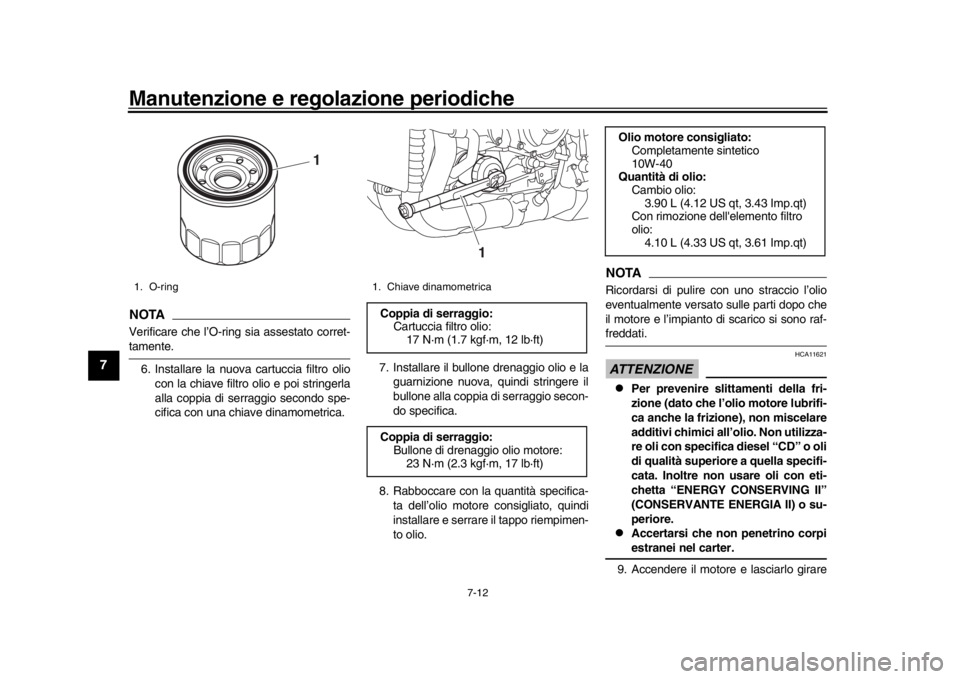

Olio motore e cartuccia filtro olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodic
a e lubrificazione.
Per controllare il livello olio motore 1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato sinistro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-menti di livello minimo e massimo.
1. Filtro a carboni attivi
1. Tubetto sfiato filtro a carboni attivi
1
1
B67-9-H1.book 10 ページ ２０１７年１月２６日 木曜日 午後５時５９分
Page 69 of 110
Manutenzione e regolazione periodiche
7-11
1
2
3
4
5
678
9
10
11
12
4. Se l’olio motore è all’altezza o al di sot- to del riferimento livello min., rabboc-
care con il tipo di olio consigliato per
raggiungere il livello appropriato.
Per cambiare l’olio motore (e il filtro) 1. Avviare il motore, farlo riscaldare per alcuni minuti, quindi spegnerlo.
2. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.
NOTASaltare le fasi 4–6 se non si sostituisce lacartuccia filtro olio.
4. Togliere la cartuccia filtro olio con una chiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso iconcessionari Yamaha.
5. Applicare uno strato sottile di olio mo- tore pulito sull’O-ring della nuova car-
tuccia filtro olio.

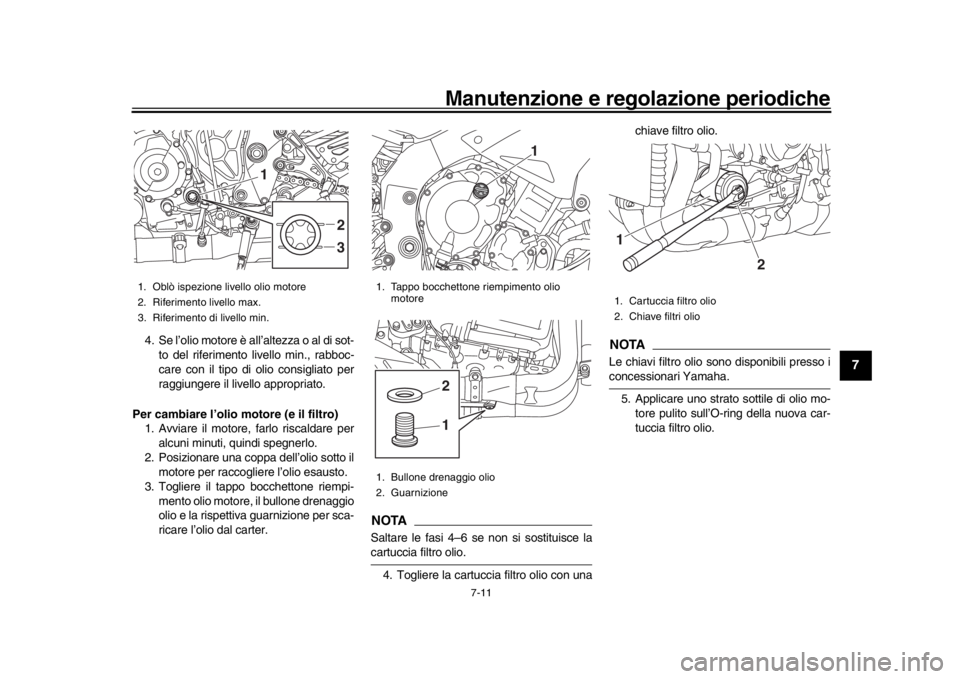

1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
2
1
3
1. Tappo bocchettone riempimento olio motore
1. Bullone drenaggio olio
2. Guarnizione
1
12
1. Cartuccia filtro olio
2. Chiave filtri olio1 2
B67-9-H1.book 11 ページ ２０１７年１月２６日 木曜日 午後５時５９分
Page 70 of 110
Manutenzione e regolazione periodiche
7-12
1
2
3
4
5
67
8
9
10
11
12
NOTAVerificare che l’O-ring sia assestato corret-tamente.
6. Installare la nuova cartuccia filtro olio con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica. 7. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
8. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
NOTARicordarsi di pulire co n uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-freddati.ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
Accertarsi che non penetrino corpiestranei nel carter.
9. Accendere il motore e lasciarlo girare
1. O-ring
1
1. Chiave dinamometricaCoppia di serraggio: Cartuccia filtro olio:
17 N·m (1.7 kgf·m, 12 lb·ft)
Coppia di serraggio: Bullone di drenaggio olio motore:23 N·m (2.3 kgf·m, 17 lb·ft)
1
Olio motore consigliato: Completamente sintetico
10W-40
Quantità di olio:
Cambio olio:3.90 L (4.12 US qt, 3.43 Imp.qt)
Con rimozione dell'elemento filtro
olio:
4.10 L (4.33 US qt, 3.61 Imp.qt)
B67-9-H1.book 12 ページ ２０１７年１月２６日 木曜日 午後５時５９分
