YAMAHA MT-10 2017 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
7-13
1
2
3
4
5
678
9
10
11
12
al minimo per diversi minuti mentre ve-
rificando che non ci siano perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
NOTADopo l’accensione del motore, la spia pres-
sione olio deve spegnersi se il livellodell’olio è sufficiente.ATTENZIONE
HCA20860
Se la spia pressione olio lampeggia o re-
sta accesa anche se il livello dell’olio è
appropriato, spegne re immediatamente
il motore e far controllare il veicolo da unconcessionario Yamaha.
10. Spegnere il motore, attendere qualche minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
HAU20071
Liquido refrigerantePrima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU20095

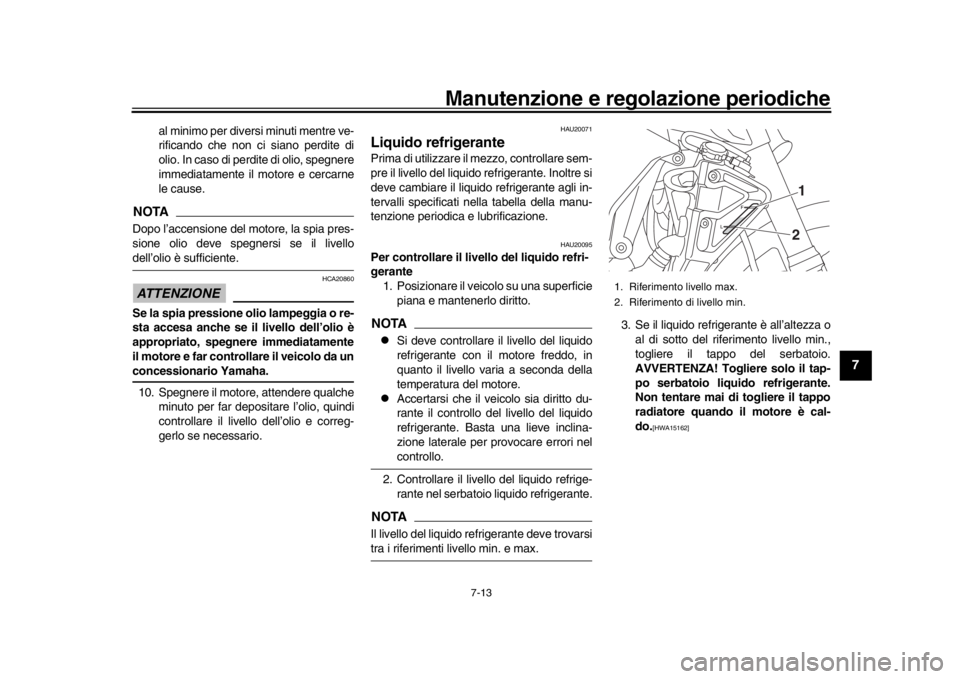

Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.NOTA
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.

Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige- rante nel serbatoio liquido refrigerante.
NOTAIl livello del liquido refrigerante deve trovarsitra i riferimenti livello min. e max. 3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere il tappo del serbatoio.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è cal-
do.
[HWA15162]
1. Riferimento livello max.
2. Riferimento di livello min.
21
B67-9-H1.book 13 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Manutenzione e regolazione periodiche
7-14
1
2
3
4
5
67
8
9
10
11
12
4. Aggiungere liquido refrigerante fino al riferimento livello max. e poi installare
il tappo serbatoio. ATTENZIONE: Se
non si dispone di liquido refrigeran-
te, utilizzare al suo posto acqua di-
stillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore. Se si è usata
dell’acqua al posto del refrigerante,
sostituirla con refrigerante al più
presto possibile, altrimenti l’im-
pianto di raffreddamento non sa-
rebbe protetto dal gelo e dalla
corrosione. Se si è aggiunta acqua
al refrigerante, far controllare al più
presto possibile da un concessio-
nario Yamaha il contenuto di refri-
gerante, altrimenti l’efficacia del liquido refrigerante si riduce.
[HCA10473]
HAU73983

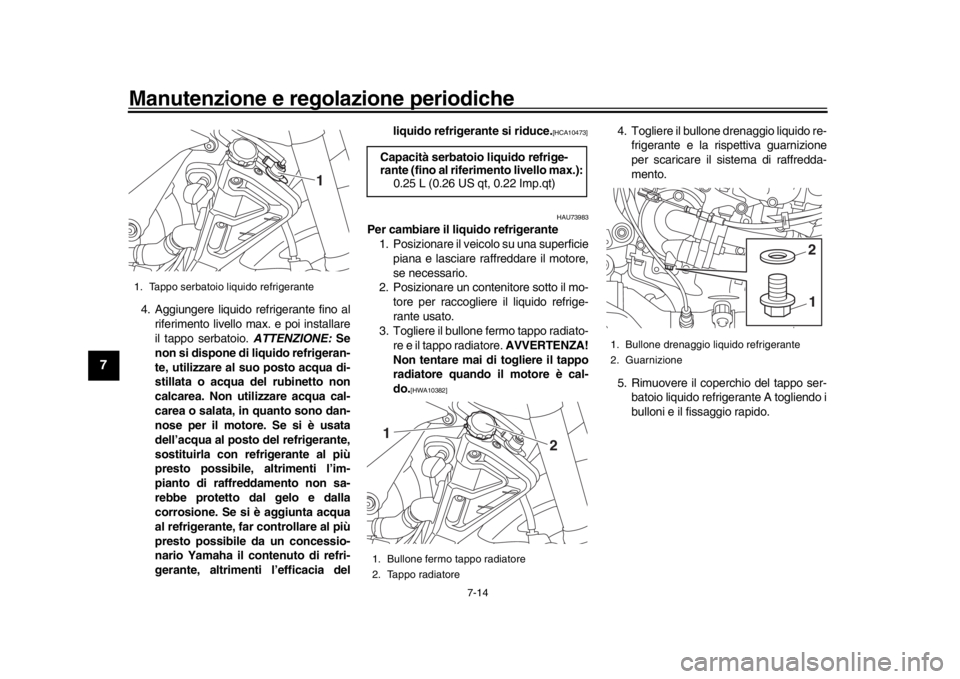

Per cambiare il liquido refrigerante 1. Posizionare il veicolo su una superficie
piana e lasciare raffreddare il motore,
se necessario.
2. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
3. Togliere il bullone fermo tappo radiato-
re e il tappo radiatore. AVVERTENZA!
Non tentare mai di togliere il tappo
radiatore quando il motore è cal-
do.
[HWA10382]
4. Togliere il bullone drenaggio liquido re- frigerante e la rispettiva guarnizione
per scaricare il sistema di raffredda-
mento.
5. Rimuovere il coperchio del tappo ser- batoio liquido refrigerante A togliendo i
bulloni e il fissaggio rapido.
1. Tappo serbatoio liquido refrigerante
1
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello max.):0.25 L (0.26 US qt, 0.22 Imp.qt)1. Bullone fermo tappo radiatore
2. Tappo radiatore
2
1
1. Bullone drenaggio liquido refrigerante
2. Guarnizione
12
B67-9-H1.book 14 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Manutenzione e regolazione periodiche
7-15
1
2
3
4
5
678
9
10
11
12

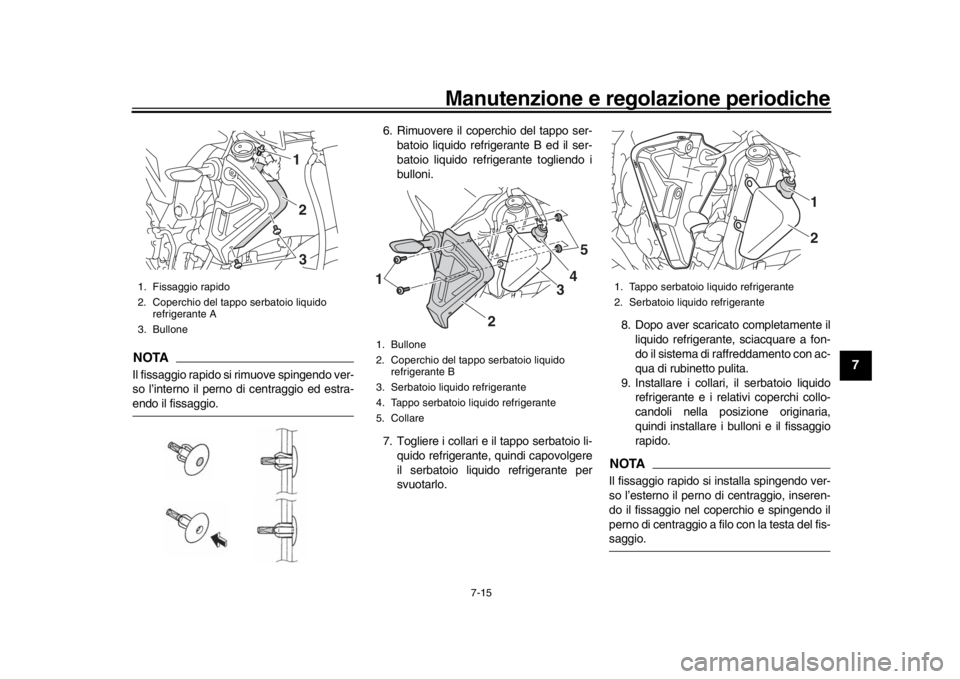

NOTAIl fissaggio rapido si rimuove spingendo ver-
so l’interno il perno di centraggio ed estra-endo il fissaggio. 6. Rimuovere il coperchio del tappo ser-
batoio liquido refrigerante B ed il ser-
batoio liquido refrigerante togliendo i
bulloni.
7. Togliere i collari e il tappo serbatoio li- quido refrigerante, quindi capovolgere
il serbatoio liquido refrigerante per
svuotarlo. 8. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita.
9. Installare i collari, il serbatoio liquido refrigerante e i relativi coperchi collo-
candoli nella posizione originaria,
quindi installare i bulloni e il fissaggio
rapido.
NOTAIl fissaggio rapido si installa spingendo ver-
so l’esterno il perno di centraggio, inseren-
do il fissaggio nel coperchio e spingendo il
perno di centraggio a filo con la testa del fis-saggio.
1. Fissaggio rapido
2. Coperchio del tappo serbatoio liquido refrigerante A
3. Bullone
1
32
1. Bullone
2. Coperchio del tappo serbatoio liquido refrigerante B
3. Serbatoio liquido refrigerante
4. Tappo serbatoio liquido refrigerante
5. Collare1
2
5
34
1. Tappo serbatoio liquido refrigerante
2. Serbatoio liquido refrigerante
12
B67-9-H1.book 15 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Manutenzione e regolazione periodiche
7-16
1
2
3
4
5
67
8
9
10
11
12
10. Installare il bullone drenaggio liquido refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia di
serraggio secondo specifica.
11. Versare la quantità indicata di liquido refrigerante nel radiatore e nel serba-
toio del liquido refrigerante. 12. Installare il tappo serbatoio liquido re-
frigerante.
13. Allentare il bullone spurgo aria per far fuoriuscire eventuale aria intrappolata
dalla pompa acqua.
14. Quando il liquido refrigerante inizia a fuoriuscire, stringere il bullone spurgo
aria alla coppia secondo specifica.
15. Versare il liquido refrigerante secondo specifica nel radiat ore fino a riempirlo.
16. Installare il tappo radiatore.
17. Accendere il motore, lasciarlo girare al minimo per diversi minuti e poi spe-
gnerlo.
18. Togliere il tappo radiatore per control- lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore e il bul-
lone fermo tappo radiatore.
19. Accendere il motore e verificare che il
veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
Coppia di serraggio:
Bullone drenaggio liquido refrigeran-
te:
10 N·m (1.0 kgf·m, 7.2 lb·ft)
Rapporto di miscelazione antigelo/
acqua: 1:1
Antigelo consigliato:
Antigelo di alta qualità al glicole etile-
nico contenente inibitori di corrosione
per motori in alluminio
Quantità di liquido refrigerante: Radiatore (circuito compreso):2.25 L (2.38 US qt, 1.98 Imp.qt)
Serbatoio liquido refrigerante (fino al
riferimento livello max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)1. Bullone spurgo aria
1
Coppia di serraggio: Bullone spurgo aria:
10 N·m (1.0 kgf·m, 7.2 lb·ft)
B67-9-H1.book 16 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Manutenzione e regolazione periodiche
7-17
1
2
3
4
5
678
9
10
11
12
HAU36765
Elemento filtranteSi deve sostituire l’elemento filtrante agli in-
tervalli specificati ne lla tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’elemento filtrante da un conces-
sionario Yamaha.
HAU44735
Controllo del regime del minimoControllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
HAU21386
Controllo del gioco della
manopola acceleratoreMisurare il gioco della manopola accelera-
tore come illustrato.
Controllare periodicamente il gioco della
manopola acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
Regime del minimo:
1200–1400 giri/min.1. Gioco della manopola acceleratoreGioco della manopola acceleratore:3.0–5.0 mm (0.12–0.20 in)
1
B67-9-H1.book 17 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Manutenzione e regolazione periodiche
7-18
1
2
3
4
5
67
8
9
10
11
12
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU64410
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).

Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questomodello.
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-vocare incidenti. Pressione pneumatici (misurata a
pneumatici freddi):
1 persona:Anteriore:
250 kPa (2.50 kgf/cm
2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
2 persone: Anteriore:250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Carico massimo*:
170 kg (375 lb)
* Peso totale del conducente, del pas- seggero, del carico e degli accessori
B67-9-H1.book 18 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Manutenzione e regolazione periodiche
7-19
1
2
3
4
5
678
9
10
11
12
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10472

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.

Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.

Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-ratteristiche. Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatici.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fianchi,
talvolta accompagnata dalla deformazione
della carcassa, sono un segno evidente
dell’invecchiamento. I pneumatici vecchi e
invecchiati devono essere controllati da
gommisti specializzati per appurare l’idonei-
tà a proseguirne l’uso.
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistr
ada minima (ante-
riore e posteriore): 1.6 mm (0.06 in)
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del
pneumatico con guarnizione
B67-9-H1.book 19 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Manutenzione e regolazione periodiche
7-20
1
2
3
4
5
67
8
9
10
11
12
AVVERTENZA
HWA10902

Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.

Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.

Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia.
Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.
AVVERTENZA
HWA10601
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.
Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.

Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen- za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.

Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.

Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
Pneumatico anteriore:
Dimensioni:120/70ZR17M/C(58W)
Produttore/modello:
BRIDGESTONE/BATTLAX
HYPERSPORT S20F
Pneumatico posteriore:
Dimensioni:190/55ZR17M/C(75W)
Produttore/modello:
BRIDGESTONE/BATTLAX
HYPERSPORT S20R
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:TR412
Spillo della valvola:
#9100 (antentico)
B67-9-H1.book 20 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Manutenzione e regolazione periodiche
7-21
1
2
3
4
5
678
9
10
11
12
HAU21963
Ruote in legaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.

In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici.
HAU74130
Regolazione del gioco della leva
frizioneMisurare il gioco della leva frizione come il-
lustrato.
Controllare periodicamente il gioco della
leva frizione e regolarlo come segue, se ne-
cessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva fri-
zione sulla leva frizione in direzione (a). Per
ridurre il gioco della leva frizione, girare il
bullone di regolazione in direzione (b).
NOTASe non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-do sopra descritto, procedere come segue. 1. Girare il bullone di regolazione sulla leva frizione completamente in direzio-
ne (a) per allentare il cavo frizione.
2. Allentare ulteriormente il controdado portandolo più in basso sulla leva fri-
zione.
3. Per aumentare il gioco della leva frizio- ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridur-
re il gioco della leva frizione, girare il
dado di regolazione in direzione (b).
4. Serrare il controdado.
1. Gioco della leva frizione
2. Bullone di regolazi one gioco leva frizioneGioco della leva frizione:
5.0–10.0 mm (0.20–0.39 in)1
2 (a)
(b)
1. Controdado
2. Dado di regolazione gioco della leva
frizione
(b)
1
2
(a)
B67-9-H1.book 21 ページ ２０１７年１月２６日　木曜日　午後５時５９分

Manutenzione e regolazione periodiche
7-22
1
2
3
4
5
67
8
9
10
11
12
HAU37914
Controllo del gioco della leva
frenoNon ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14212
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idrauli-
co, farlo spurgare da un concessiona-
rio Yamaha prima di utilizzare il
veicolo. L’aria nell’impianto idraulico
riduce la potenza della frenata, con
possibile perdita de l controllo del mez-
zo e di incidenti.
HAU36504
Interruttori luce stopLa luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, fare regolare gli interruttori luce
stop da un concessionario Yamaha.
1. Assenza di gioco leva freno
1
B67-9-H1.book 22 ページ ２０１７年１月２６日　木曜日　午後５時５９分
