YAMAHA MT-10 2020 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
4-11
1
2
345
6
7
8
9
10
11
12
Visningen visar vilket körläge som har valts:
“1”, “2” eller “3”. För mer information om
drivlägen och hur de väljs, se sidan 3-3.
TC S-display
Den här visningen visar vilken inställning för
antispinnsystemet som har valts: “1”, “2”, “3”
eller “OFF”. Mer information om TCS-in-
ställningarna och hur du väljer dem finns på
sidan 3-4. S
nabbväxlingsindikator
När nyckeln vrids till “ON”, aktiveras snabb-
växlingssystemet (sidan 3-6) och indikatorn
tänds.
TIPSIndikatorn slocknar och snabbväxlingssys-
temet är inte tillgänglig t om ett fel detekteras
i snabbväxlingssystemet. Låt enYamaha-återförsäljare kontrollera fordonet. Multi-funktionsdisplay
Multi-funktionsdisplayen är utrustad med
följande:

en vägmätare (ODO)

två trippmätare (TRIP 1 och TRIP 2)

en trippmätare för bränslereserv (TRIP
F)

en räknare för bränsleförbrukning

inställningsläge för skärmens ljusstyr-
ka och växlingsindikatorns lampa
TIPS
Vägmätaren låser vid 999999.

Trippmätarna nollstä
lls och börjar omfrån början när de når 9999.9.
1. TCS-display
1
1. QS-indikator
1
1. Multi-funktionsdisplay
1
B67-9-M4.book 11 ページ ２０１９年８月１日　木曜日　午前１１時５７分

Instrument och kontrollfunktioner
4-12
1
2
34
5
6
7
8
9
10
11
12
Tryck på “SELECT” när du vill växla display-
en mellan vägmätarläge “ODO”, trippmätar-
lägena “TRIP 1” och “TRIP 2”, läget för
momentan bränsleförbrukning “km/L” eller
“L/100 km”, läget för genomsnittlig bränsle-
förbrukning “AVE – –.– km/L” eller “AVE –
–.– L/100 km” i följande ordning:
ODO  TRIP 1  TRIP 2  km/L eller L/100
km  AVE – –.– km/L eller AVE – –.– L/100
km  ODO
När inställningen är mile:
ODO  TRIP 1  TRIP 2  MPG  AVE
– –.– MPG  ODO
Om det sista segmentet på bränslemätaren
börjar blinka, ändras displayen automatiskt
till att visa trippmätarläget för bränslereserv
“TRIP F” och körsträcka n börjar räknas frånden punkten. I sådana fall ska du trycka på
“SELECT” om du vill ändra displayen i föl-
jande ordning:
TRIP F
 km/L eller L/100 km  AVE – –.–
km/L eller AVE – –.– L/100 km  ODO 
TRIP 1  TRIP 2  TRIP F
När inställningen är mile:
TRIP F  MPG  AVE – –.– MPG  ODO
 TRIP 1  TRIP 2  TRIP F
TIPS
Välj en trippmätare genom att trycka
på “SELECT” och tryck sedan på “RE-
SET” i två sekunder när du vill nollstäl-
la trippmätaren.

Om du inte nollställer trippmätaren för
bränslereserv manuellt nollställs den
automatiskt och försvinner efter att dutankat och kört i 5 km (3 mi). Läge för momentan bränsleförbrukning
Visningen av momentan bränsleförbrukning
kan ställas in på “km/L”, “L/100 km” eller
“MPG” (när multifunktionsmätaren är in-
ställd på mile).

“km/L”: Den sträcka som kan köras på
1.0 L bränsle under rådande körförhål-
landen visas.

“L/100 km”: Den bränslemängd som
behövs för att köra 100 km under rå-
dande körförhållanden visas.

“MPG”: Den sträcka som kan köras på
1.0 Imp.gal bränsle under rådande
körförhållanden visas.
När du vill växla mellan “km/L” och “L/100
km” trycker du på “CLOCK” och “RESET”
samtidigt.
1. Väljarknappen “SELECT”
R ESSE T
PAS
S
TCS
SELECT
1
1. Visning av momentan bränsleförbrukning
1
B67-9-M4.book 12 ページ ２０１９年８月１日　木曜日　午前１１時５７分

Instrument och kontrollfunktioner
4-13
1
2
345
6
7
8
9
10
11
12
TIPSVid körning i hastigheter under 20 km/h (12mi/h) visas “– –.–”.
Läge för genomsnittlig bränsleförbruk-
ning
Denna display visar den genomsnittliga
bränsleförbrukningen sedan senaste åter-
ställningen.
Visningen av genomsnittlig bränsleförbruk-
ning kan ställas in på “AVE – –.– km/L”,
“AVE – –.– L/100 km” eller “AVE – –.–
MPG” (när multifunktionsmätaren är inställd
på mile).
“AVE – –.– km/L”: Den sträcka som i
medelsnitt kan köras på 1.0 L bränsle
visas.

“AVE – –.– L/100 km”: Den bränsle-
mängd som i genomsnitt behövs för att
köra 100 km visas.

“AVE – –.– MPG”: Den sträcka som i
genomsnitt kan köras på 1.0 Imp.gal
bränsle visas.
När du vill växla mellan “km/L” och “L/100
km” trycker du på “CLOCK” och “RESET”
samtidigt.
Om du vill nollställa genomsnittlig bränsle-
förbrukning trycker du på “RESET”-knap-
pen i två sekunder.
TIPSNär genomsnittlig bränsleförbrukning har
återställts visas “– –.–” tills fordonet harkörts tillräckligt lång sträcka. Inställningsläge fö
r ljusstyrka och väx-
lingsindikatorns lampa
Detta läge växlar mellan fem lägen, vilka
gör att du kan göra följande inställningar i
den ordning som beskrivs nedan.

Skärmens ljusstyrka:
Med den här funktionen kan du justera
skärmens ljusstyrka.

Inställning för växlingsindikator:
Med den här funktionen kan du ange
att indikeringslampan ska vara inställd
på att lysa, blinka eller vara avstängd.

Varvtal för aktivering av växlingsindi-
kator:
Med denna funktion kan du ställa in vid
vilket varvtal som indikeringslampan
ska tändas.

Varvtal för inaktivering av växlingsindi-
kator:
1. Visning av genomsnittlig bränsleförbrukning
1
1. Visning av ljusstyrkans nivå
1
B67-9-M4.book 13 ページ ２０１９年８月１日　木曜日　午前１１時５７分

Instrument och kontrollfunktioner
4-14
1
2
34
5
6
7
8
9
10
11
12
Med denna funktion kan du ställa in vid
vilket varvtal som indikeringslampan
ska släckas.

Växlingsindikatorns ljusstyrka:
Med den här funktionen kan du ställa
in växlingsindikatorns ljusstyrka.
TIPSDisplayen för ljusstyrkan visar inställningenför ljusstyrkan.
Justera skärmens ljusstyrka1. Vrid nyckeln till “OFF”.
2. Tryck och håll in “CLOCK”-knappen.
3. Vrid nyckeln till “ON” och släpp “CLOCK”-knappen efter fem sekun-
der.
4. Tryck på “RESET” för att ställa in lämplig styrka i visningen.
5. Tryck på “CLOCK” för att bekräfta den valda ljusstyrkan. Inställningsläget
ändras till inställningarna för växlings-
indikatorn.
Ställa in växlingsindikatorns funktion1. Tryck på “RESET” när du vill välja ett av följande lägen:

On – indikeringslampan kommer
att tändas när den aktiveras. (Den-
na inställning väljs när indikerings-
lampan ska lysa.)

Flash – indikeringslampan kommer
att blinka när den aktiveras. (Den-
na inställning väljs när indikerings-
lampan ska blinka fyra gånger i
sekunden.)

Off – indikeringslampan är av-
stängd och kommer därför aldrig
att tändas. (Denna inställning väljs
när indikeringslampan ska blinka
en gång varannan sekund.)
2. Tryck på “CLOCK” för att bekräfta den
valda aktiviteten på indikeringslam-
pan. Inställningsläget ändras till funk-
tionen för aktivering av
växlingsindikatorn.
Ställa in varvtal för aktivering av växlingsin-
dikatorns lampaTIPSVäxlingsindikatorn kan ställas in mellan
7000 v/min och 13000 v/min i steg om 200v/min. 1. Tryck på “RESET” för att välja önskat motorvarvtal för aktivering av motor-
varvsindikeringen.
2. Tryck på “CLOCK” för att bekräfta det
valda motorvarvtalet. Inställningsläget
ändras till funktionen för inaktivering
av växlingsindikatorn. Ställa in varvtal för i
naktivering av växlings-
indikatornTIPS
Växlingsindikatorn kan ställas in mel-
lan 7000 v/min och 13000 v/min i steg
om 200 v/min.

Kom ihåg att ställa in varvtalet för inak-
tivering på ett högre varvtal än det för
aktivering. Annars kommer växlingsin-dikatorn inte att tändas.
1. Tryck på “RESET” för att välja önskat motorvarvtal för avaktivering av motor-
varvsindikeringen.
2. Tryck på “CLOCK” för att bekräfta det valda motorvarvtalet. Inställningsläget
ändras till växlingsindikatorlampans
ljusstyrka.
Justera växlingsindikatorlampans ljusstyrka
1. Tryck på “RESET” för att ställa in lämplig styrka på indikeringslampan.
2. Tryck på “CLOCK” fö r att bekräfta indi-
katorns ljusstyrkenivå och avsluta in-
ställningsläget för ljusstyrka och
växlingsindikator.
B67-9-M4.book 14 ページ ２０１９年８月１日　木曜日　午前１１時５７分

Instrument och kontrollfunktioner
4-15
1
2
345
6
7
8
9
10
11
12
MAU12822

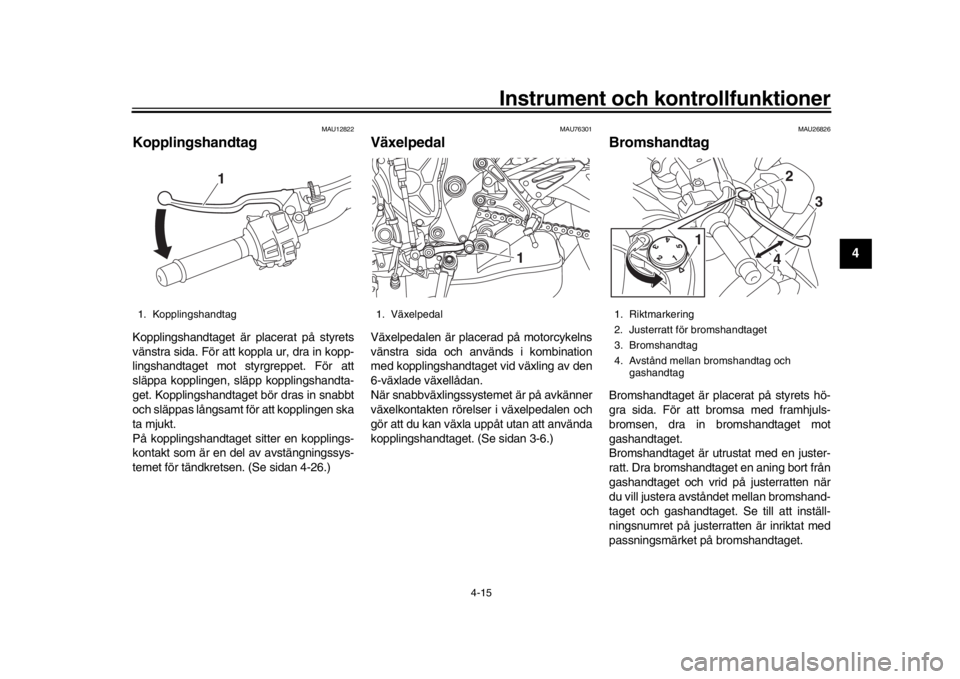

KopplingshandtagKopplingshandtaget är placerat på styrets
vänstra sida. För att koppla ur, dra in kopp-
lingshandtaget mot styrgreppet. För att
släppa kopplingen, släpp kopplingshandta-
get. Kopplingshandtaget bör dras in snabbt
och släppas långsamt för att kopplingen ska
ta mjukt.
På kopplingshandtaget sitter en kopplings-
kontakt som är en del av avstängningssys-
temet för tändkretsen. (Se sidan 4-26.)
MAU76301
VäxelpedalVäxelpedalen är placerad på motorcykelns
vänstra sida och används i kombination
med kopplingshandtaget vid växling av den
6-växlade växellådan.
När snabbväxlingssystemet är på avkänner
växelkontakten rörelser i växelpedalen och
gör att du kan växla uppåt utan att använda
kopplingshandtaget. (Se sidan 3-6.)
MAU26826
BromshandtagBromshandtaget är placerat på styrets hö-
gra sida. För att bromsa med framhjuls-
bromsen, dra in bromshandtaget mot
gashandtaget.
Bromshandtaget är utru stat med en juster-
ratt. Dra bromshandtaget en aning bort från
gashandtaget och vrid på justerratten när
du vill justera avståndet mellan bromshand-
taget och gashandtaget. Se till att inställ-
ningsnumret på justerratten är inriktat med
passningsmärket på bromshandtaget.
1. Kopplingshandtag
1
1. Växelpedal
1
1. Riktmarkering
2. Justerratt för bromshandtaget
3. Bromshandtag
4. Avstånd mellan bromshandtag och
gashandtag
4
1 2
3
B67-9-M4.book 15 ページ ２０１９年８月１日　木曜日　午前１１時５７分

Instrument och kontrollfunktioner
4-16
1
2
34
5
6
7
8
9
10
11
12
MAU12944
BromspedalBromspedalen är placerad på motorcykelns
högra sida. Tryck ner bromspedalen för att
aktivera bromsen på bakhjulet.
MAU63040
AB SYamaha ABS (Anti-lock Brake System) be-
står av ett dubbelt elektroniskt styrsystem
som verkar oberoende på fram- och bak-
bromsarna.
Använd ABS-bromsarn a som vanliga brom-
sar. En pulserande känsla kan kännas i
bromshandtaget eller bromspedalen när
ABS är aktiverat. I sådana fall ska du fort-
sätta att ansätta bromsarna och låta
ABS-systemet arbeta, “pumpa” inte brom-
sarna eftersom det minskar bromsförmå-
gan.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har AB S.
AB S fungerar bäst vid långa in-
bromsningssträckor.

På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med AB S änutan.
ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.
TIPS
ABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras från
hydraulikstyrenheten, och om något
av bromshandtagen eller bromspeda-
len ansätts bara en aning kan en lätt
vibration kännas i handtaget och pe-
dalen men detta är inte tecken på fel.

Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta
kontakt med din Ya maha-återförsälja-
re eftersom specialverktyg måste an-vändas.
VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kanAB S-funktionen fungera felaktigt.
1. Bromspedal
1
B67-9-M4.book 16 ページ ２０１９年８月１日　木曜日　午前１１時５７分

Instrument och kontrollfunktioner
4-17
1
2
345
6
7
8
9
10
11
12
MAU13076
TanklockFör att öppna tanklocket
Öppna luckan i tanklocket, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stänga tanklocket
Tryck ned tanklocket när nyckeln sitter kvar
i låset. Vrid nyckeln moturs 1/4 varv och ta
ur nyckeln. Stäng sedan tanklocket.TIPSTanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det gå r inte att ta ur nyckeln
om tanklocket inte är ordentligt stängt och
låst.
VARNING
MWA11092
S e till att tanklocket är ordentligt stängt
när du har tankat färdigt. Bränsleläckorutgör en brandrisk.
1. Framhjulets sensorrotor
2. Framhjulets sensor
1. Rotor för bakhjulssensor
2. Bakhjulssensor
2
12
1
1. Lucka i tanklock
2. Lås upp.
1
2
B67-9-M4.book 17 ページ ２０１９年８月１日　木曜日　午前１１時５７分

Instrument och kontrollfunktioner
4-18
1
2
34
5
6
7
8
9
10
11
12
MAU13222
BränsleSe till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tändbara. Följ instruktionerna nedan för
att undvika brand och explosioner samt
minska risken för personskador när dutankar. 1. Stäng av motorn och kontrollera att det inte sitter någon på fordonet innan du
tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor, öpp-
na lågor eller andra antändningskällor
som t.ex. styrlågor på vattenvärmare
eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken. 3. Torka omedelbart upp eventuellt spillt
bränsle. VIKTIGT: Torka omedelbart
av bränsle som spillts med en ren,
torr, mjuk trasa eftersom bränsle
kan försämra målade ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftigt och kan orsaka person-
skador eller dödsfall. Var försiktig när du
hanterar bensin. Sug aldrig upp bensin
med munnen. Om du råkar svälja ben-
sin, inandas mycket bensinångor eller
får bensin i ögonen, ska du genast upp-
söka läkare. Om du får bensin på huden
ska du tvätta området med tvål och vat-
ten. Byt kläder om du får bensin på klä-
derna.
MAU75300
VIKTIGT
MCA11401
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan allvarli-
ga skador uppstå på motorn, exempelvisventiler, kolvringar och avgassystem.
1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
2
1
Rekommenderat bränsle: Blyfri bensin, premium (gasohol [E10]
kan användas)
Tankvolym: 17 L (4.5 US gal, 3.7 Imp.gal)
Reservtank, mängd: 4.0 L (1.06 US gal, 0.88 Imp.gal)
E5
E10
B67-9-M4.book 18 ページ ２０１９年８月１日　木曜日　午前１１時５７分

Instrument och kontrollfunktioner
4-19
1
2
345
6
7
8
9
10
11
12
TIPS
Detta märke identifierar det bränsle
som rekommenderas för fordonet en-
ligt EU-förordning (EN228).

Kontrollera att bensinmunstycket harsamma märkning när du tankar.
Din Yamaha motor har konstruerats för att
köra på blyfri premiumbensin med ett oktan-
tal på 95 eller högre. Om motorn knackar
(eller spikar) bör du använda ett bränsle av
annat märke. Om du använder blyfri bensin
kommer tändstiftens livslängd att förlängas
och underhållskostnaderna minskar.
Gasohol
Det finns två typer av gasohol: en som inne-
håller etanol och en som innehåller meta-
nol. Bensin som innehåller etanol kan
användas om etanolinnehållet inte översti-
ger 10 % (E10). Bensin som innehåller me-
tanol rekommenderas ej av Yamaha
eftersom den kan åst adkomma skador på
bränslesystemet eller orsaka problem med
fordonets prestanda.
MAU72972
Bränsletankens
överfyllningsslangInnan du använder fordonet:
Kontrollera överfyllningsslangens an-
slutning och om den är skadad.

Kontrollera att överfyllningsslangen
inte är tilltäppt och att den har dragits
genom klämman.
TIPSInformation om kanistern finns på sidan7-10.
MAU13434
KatalysatorDenna modell är utrustad med en katalysa-
tor i avgasröret.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor:
Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.

Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.

Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.

Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värmebyggs upp.
VIKTIGT
MCA10702
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan kataly-satorn ta skada.
1. Klamma
2. Bränsletankens överfyllningsslang
1
2
B67-9-M4.book 19 ページ ２０１９年８月１日　木曜日　午前１１時５７分

Instrument och kontrollfunktioner
4-20
1
2
34
5
6
7
8
9
10
11
12
MAU57992
S adelFör att ta bort sadeln
1. Öppna sadellåsskyddet, för in nyckeln
i sadellåset och vrid om nyckeln i rikt-
ning moturs.
2. Håll kvar nyckeln vriden, skjut sadeln bakåt, lyft sadelns bakände och dra
sedan av sadeln.
För att montera sadeln 1. För in fästbyglarna i sadelhållarna som visas. 2. Tryck ner bakkanten på sadeln för att
låsa den på plats.
3. Ta ur nyckeln.
TIPSKontrollera att sadeln sitter ordentligt fastinnan du kör iväg.
MAU70412
Justering av framgaffelnDen här modellen är utrustad med justerbar
fjädring. Fjäderförspänning, återfjädring och
kompressionsdämpning kan justeras för
varje gaffelben.
VARNING
MWA10181
Justera alltid båda framgafflarna lika. I
annat fall kan du få dålig stabilitet på mo-
torcykeln vilket kan leda till att du förlo-rar kontrollen på motorcykeln.VIKTIGT
MCA22471

Var extra försiktig och försök undvi-
ka att den guldeloxiderade ytbe-
handlingen repas när du justerar
fjädringen.

Vrid inte utöver de maximala och
minimala inställningarna, det kan
skada fjädringens interna meka-nism.
Fjäderförspänning
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du jus-
termuttern på respekti ve gaffelben i riktning
(a). För att minska fjäderförspänningen och
därigenom göra fjädringen mjukare vrider
du justermuttern på respektive gaffelben i
1. Sadellåsskydd
2. Sadellås
3. Lås upp.
2 3
1
1. Fästbygel
2. Sadelhållare
2
2 1
B67-9-M4.book 20 ページ ２０１９年８月１日　木曜日　午前１１時５７分
