WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
ACHTUNG
GCA10261
Auch wenn das Getriebe im Leer-
lauf ist, das Motorrad nicht über ei-
nen längeren Zeitraum mit ausge-
schaltetem Motor im Leerlauf
laufen lassen und das Motorrad
nicht über lange Strecken schie-
ben. Das Getriebe wird nur ausrei-
chend geschmiert, wenn der Motor
läuft. Unzureichende Schmierung
kann das Getriebe beschädigen.
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungs
betätigung ausgelegt
und könnten dadurch beschädigt
werden.
GAU16811
Tipps zum KraftstoffsparenDer Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16831
EinfahrvorschriftenDie ersten 1000 km (600 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1000 km (600 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU16983
0–500 km (0–300 mi)
Eine längere Betriebszeit über 6000 U/min
vermeiden.
Nach jeweils einer Stunde Fahrzeit den Mo-
tor ausschalten und eine Abkühlzeit von
fünf bis zehn Minuten einlegen.
Die Motordrehzahl von Zeit zu Zeit verän-
dern. Nicht ständig mit gleicher Gas-
griffstellung fahren.
500–1000 km (300–600 mi)
Eine längere Betriebszeit über 8000 U/min
vermeiden.
U5D7G4G0.book Page 3 Thursday, July 10, 2014 4:13 PM
Page 42 of 96
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
Innerhalb der Gänge den Motor hochdre-
hen, aber Vollgasfahren vermeiden.
ACHTUNG: Nach 1000 km (600 mi) müs-
sen das Motoröl und die Ölfilterpatrone
bzw. der Filtereinsatz gewechselt und
das Ölsieb gereinigt werden.
[GCA10322]
Nach 1000 km (600 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.ACHTUNG
GCA10311
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAU17214
ParkenZum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10312
Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.
Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
U5D7G4G0.book Page 4 Thursday, July 10, 2014 4:13 PM
Page 43 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-1
6
GAU17245
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Gefahr
von Verletzungen, auch mit Todesfolge,
während der Wartung und der Benut-
zung des Fahrzeugs. Wenn Sie nicht mit
der Fahrzeugwartung vertraut sind, be-
auftragen Sie einen Yamaha-Händler mit
der Wartung.
WARNUNG
GWA15123
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.
Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe
Seite 1-2.
WARNUNG
GWA15461
Bremsscheiben, Bremssättel, Brems-
trommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
GAU17303
Das Abgaskontrollsystem sorgt nicht nur
für sauberere Luft, sondern ist auch uner-
lässlich für den ordnungsgemäßen Betrieb
des Motors und die Erzielung der maxima-
len Leistung. In den folgenden Wartungsta-
bellen sind die Servicearbeiten am Abgas-
kontrollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für
die Durchführung dieser speziellen Service-
arbeiten geschult und ausgerüstet.
U5D7G4G0.book Page 1 Thursday, July 10, 2014 4:13 PM
Page 44 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
6
GAU17362
BordwerkzeugDas Bordwerkzeug befindet sich unter dem
Fahrersitz. (Siehe Seite 3-18.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs-arbeiten fehlt, lassen Sie die Wartungsar-
beiten von einer Yamaha-Fachwerkstatt
ausführen.1. Bordwerkzeug (für Modelle mit ABS)
2. BordwerkzeugZAUM1232
2
U5D7G4G0.book Page 2 Thursday, July 10, 2014 4:13 PM
Page 45 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU46872
HINWEISDie Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.
Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46921
Tabelle für regelmäßige Wartung des Abgas-KontrollsystemsNR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Kraftstoffleitung• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√√√
2Zündkerze• Zustand kontrollieren.
• Reinigen und Abstand neu ein-
stellen.√√
•Ersetzen.√√
3*Ventile• Ventilspiel kontrollieren.
•Einstellen.√√√√
4*Kraftstoff-Einsprit-
zung• Leerlaufdrehzahl kontrollieren.√√√√√
U5D7G4G0.book Page 3 Thursday, July 10, 2014 4:13 PM
Page 46 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
GAU1771A
Allgemeine Wartungs- und SchmiertabelleNR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Luftfiltereinsatz • Reinigen.
√√
•Ersetzen. √√
2 Prüfschlauch des
Luftfilters
• Reinigen.
√√√√√
3 *Batterie • Batteriesäurestand und spezifi-
sches Gewicht kontrollieren.
• Sicherstellen, dass der Entlüf- tungsschlauch richtig verlegt ist. √√√√√
4 Kupplung • Funktion prüfen.
• Einstellen. √√√√√
5 *Vorderradbremse • Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen. √√√√√√
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
6 *Hinterradbremse • Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen. √√√√√√
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
7 *Bremsschläuche • Auf Risse oder Beschädigung
kontrollieren.
• Klemmen und richtigen Verlauf überprüfen. √√√√√
• Ersetzen. Alle 4 Jahre
8 *Bremsflüssigkeit • Ersetzen. Alle 2 Jahre
U5D7G4G0.book Page 4 Thursday, September 4, 2014 1:19 PM
Page 47 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
9*Räder • Rundlauf prüfen und auf Beschä-
digung kontrollieren. √√√√
10 *Reifen • Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. √√√√√
11 *Radlager • Die Lager auf Lockerung oder Be-
schädigung kontrollieren. √√√√
12 *Schwinge • Funktion und auf übermäßiges
Spiel kontrollieren. √√√√
• Mit Lithiumseifenfett schmieren. Alle 24000 km (14000 mi)
13 Antriebskette • Den Durchhang, die Ausrichtung
und den Zustand der Antriebsket-
te kontrollieren.
• Den Kettendurchhang einstellen und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren. Alle 1000 km (600 mi) und nach dem Wasc
hen des Motorrads, einer Fahrt im
Regen oder in feuchter Umgebung
14 *Lenkungslager • Das Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen. √√√√√
• Mit Lithiumseifenfett schmieren. Alle 24000 km (14000 mi)
15 *Fahrgestellhalte-
rungen • Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind. √√√√√
16 Handbremshebe-
lumlenkwelle • Mit Silikonfett schmieren.
√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
U5D7G4G0.book Page 5 Thursday, September 4, 2014 1:19 PM
Page 48 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
17Fußbremshebelum-
lenkwelle • Mit Lithiumseifenfett schmieren.
√√√√√
18 Kupplungshebe-
lumlenkwelle
• Mit Lithiumseifenfett schmieren.
√√√√√
19 Seitenständer • Funktion prüfen.
• Mit Lithiumseifenfett schmieren. √√√√√
20 *Seitenständerschal-
ter • Funktion prüfen.
√√√√√√
21 *Teleskopgabel • Funktion prüfen und auf Öllecks
kontrollieren. √√√√
22 *Federbein • Funktion prüfen und Stoßdämpfer
auf Öllecks kontrollieren. √√√√
23 *Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkels • Funktion prüfen.
√√√√
• Mit Lithiumseifenfett schmieren. √√
24 Motoröl • Wechseln. (Siehe Seiten 3-10 und
6-10.) √Wenn die Ölwechsel-Intervallanzeige blinkt (2000 km (1200 mi)
nach den ersten 1000 km [600 mi] und danach alle 3000 km (1800 mi))
• Den Ölstand kontrollieren und das Fahrzeug auf Öllecks prüfen. Alle 3000 km (1800 mi)
√
25 Ölfiltereinsatz •Ersetzen. √√√√√
26 *Kühlsystem • Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen. √√√√√
• Kühlflüssigkeit wechseln. Alle 3 Jahre
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNGS-
ARBEIT KILOMETERSTAND
JAHRES-
KONTROL- LE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)U5D7G4G0.book Page 6 Thursday, September 4, 2014 1:19 PM
Page 49 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
GAUM2071
HINWEISDer Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
Wartung der hydraulischen Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.27*Vorderrad- und Hin-
terrad-Bremslicht-
schalter• Funktion prüfen.√√√√√√
28Sich bewegende
Teile und Seilzüge• Schmieren.√√√√√
29*Gasdrehgriff• Funktion prüfen.
• Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
• Seilzug- und Griffgehäuse
schmieren.√√√√√
30*Lichter, Signale und
Schalter• Funktion prüfen.
• Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTA N D
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U5D7G4G0.book Page 7 Thursday, July 10, 2014 4:13 PM
Page 50 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU18782
Verkleidungsteile abnehmen und
montierenDie hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Verkleidungs-
teile sollte jeweils auf die nachfolgenden
Abschnitte zurückgegriffen werden.
GAUM3480

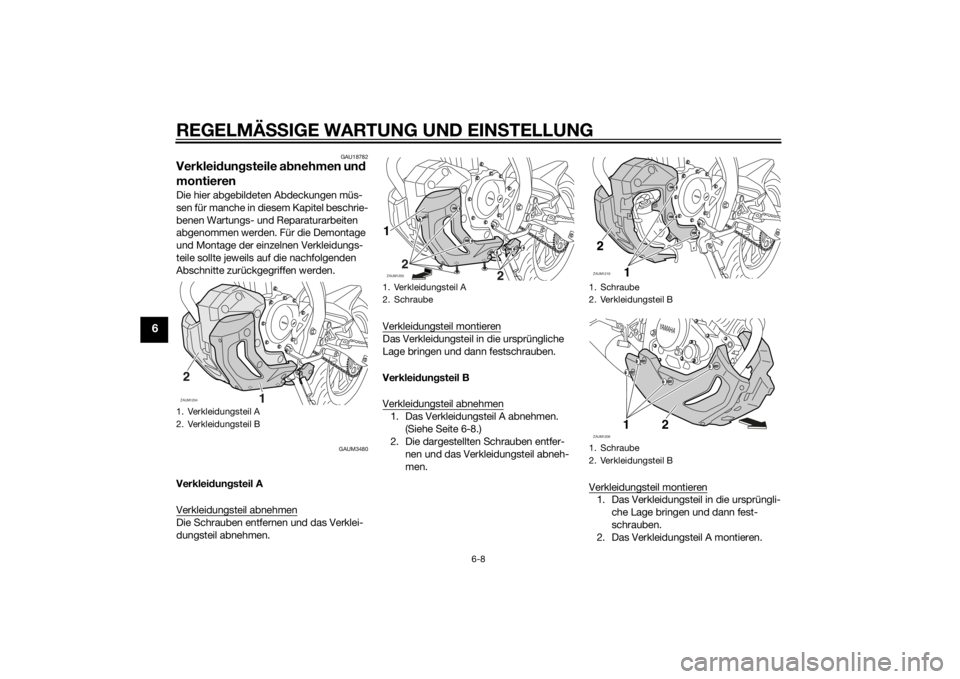

Verkleidungsteil A
Verkleidungsteil abnehmenDie Schrauben entfernen und das Verklei-
dungsteil abnehmen.Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben.
Verkleidungsteil B
Verkleidungsteil abnehmen1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-8.)
2. Die dargestellten Schrauben entfer-
nen und das Verkleidungsteil abneh-
men.
Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann fest-
schrauben.
2. Das Verkleidungsteil A montieren.
1. Verkleidungsteil A
2. Verkleidungsteil BZAUM1204
1. Verkleidungsteil A
2. SchraubeZAUM1205
2
1
1. Schraube
2. Verkleidungsteil B
1. Schraube
2. Verkleidungsteil BZAUM1219
FULL
LOW
1
ZAUM1206
YA M A H
A
12
U5D7G4G0.book Page 8 Thursday, July 10, 2014 4:13 PM
