Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.
Rimuovere dal motociclo tutti gli og-
getti non ancorati.
Controllare che il rubinetto della ben-
zina (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di
carburante.
Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo
spostamento.
Innestare una marcia (per i modelli con
cambio manuale).
Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto superiore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto.
La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.
UBR3H0H0.book Page 5 Friday, June 19, 2015 3:48 PM

Descrizione
2-1
2
HAU63371
Vista da sinistra
2134
576
1. Batteria (pagina 6-32)
2. Kit attrezzi (per modelli con ABS) (pagina 6-2)
3. Kit di attrezzi in dotazione (pagina 6-2)
4. Scatola fusibili (pagina 6-33)
5. Pedale cambio (pagina 3-13)
6. Bullone drenaggio olio (pagina 6-10)
7. Serbatoio liquido refrigerante (pagina 6-13)
UBR3H0H0.book Page 1 Friday, June 19, 2015 3:48 PM

Descrizione
2-2
2
HAU63391
Vista da destra
YAMAHA
12
3546
1. Candela (pagina 6-9)
2. Serbatoio del liquido freno anteriore (pagina 6-24)
3. Elemento del filtro dell’olio motore (pagina 6-10)
4. Astina livello (pagina 6-10)
5. Serbatoio del liquido freno posteriore (pagina 6-24)
6. Pedale freno (pagina 3-14)
UBR3H0H0.book Page 2 Friday, June 19, 2015 3:48 PM

Descrizione
2-3
2
HAU63401
Comandi e strumentazione
1234567
1. Leva frizione (pagina 3-13)
2. Interruttori impugnatura sinistra (pagina 3-11)
3. Strumento multifunzione (pagina 3-4)
4. Blocchetto accensione/bloccasterzo (pagina 3-1)
5. Interruttori impugnatura destra (pagina 3-11)
6. Manopola acceleratore (pagina 6-15)
7. Leva freno (pagina 3-14)
UBR3H0H0.book Page 3 Friday, June 19, 2015 3:48 PM

Funzioni degli strumenti e dei comandi
3-1
3
HAU10462

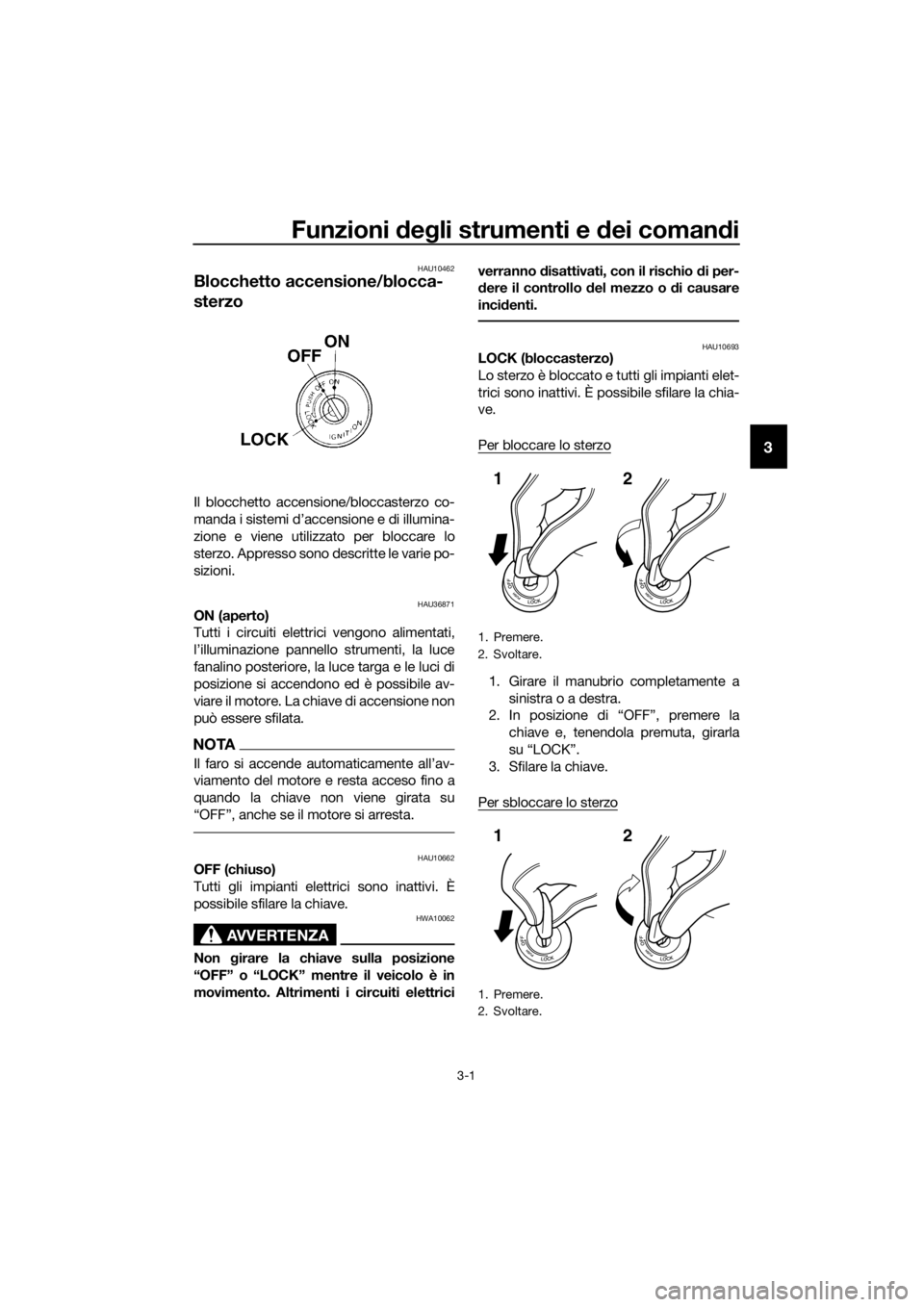

Blocchetto accensione/blocca-
sterzo
Il blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.
HAU36871ON (aperto)
Tutti i circuiti elettrici vengono alimentati,
l’illuminazione pannello strumenti, la luce
fanalino posteriore, la luce targa e le luci di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTA

viamento del motore e resta acceso fino a
quando la chiave non viene girata su

HAU10662OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettriciverranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU10693LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la
chiave e, tenendola premuta, girarla
su “LOCK”.
3. Sfilare la chiave.
Per sbloccare lo sterzo
1. Premere.
2. Svoltare.
1. Premere.
2. Svoltare.
12
12
UBR3H0H0.book Page 1 Friday, June 19, 2015 3:48 PM

Funzioni degli strumenti e dei comandi
3-2
3
Premere la chiave nel blocchetto accensio-
ne e poi, tenendola premuta, girarla su
“OFF”.HAU49398
Spie di segnalazione e di avverti-
mento
HAU11022Spia indicatore di direzione “ ”
Questa spia lampeggia quando una luce in-
dicatori di direzione lampeggia.
HAU11061Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU11341Spia livello carburante “ ”
Questa spia d’avvertimento si accende
quando il livello del carburante scende
all’incirca al di sotto di 3.0 L (0.79 US gal,
0.66 Imp.gal). Quando ciò si verifica, effet-
tuare il rifornimento il più presto possibile.
1. Spia indicatore di direzione “ ”
2. Spia marcia in folle “ ”
3. Spia luce abbagliante “ ”
4. Spia regimi elevati del contagiri
5. Spia livello carburante “ ”
6. Spia guasto motore “ ”
7. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ” (per modelli con
ABS)
Lo
Hi
1/2
x1000r/min
ZAUM1316SELECTRESET
km/L/100kmMPGkm/h
MPH
ODOFTRIP12OILOIL
1235467
ABS
UBR3H0H0.book Page 2 Friday, June 19, 2015 3:48 PM

Funzioni degli strumenti e dei comandi
3-3
3
Si può controllare il circuito elettrico della
spia d’avvertimento in conformità alla se-
guente procedura.
1. Girare la chiave in posizione di “ON”.
2. Se la spia d’avvertimento non si ac-
cende, fare controllare il circuito elet-
trico da un concessionario Yamaha.
HAUT1936Spia guasto motore “ ”
Questa spia lampeggia o resta accesa fissa
se uno dei circuiti elettrici di monitoraggio
del motore non sta funzionando corretta-
mente. Se questo accade, far controllare il
dispositivo di autodiagnosi da un conces-
sionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
HAU58530Spia ABS “ ” (per modelli con ABS)
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h).
Se la spia ABS:
non si accende quando la chiave è gi-
rata su “ON”
si accende o lampeggia durante la
guida
non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-15 per una descri-
zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spegne al raggiun-
gimento di una velocità di almeno 10
km/h (6 mi/h) o se la spia si accende o
lampeggia durante la guida, l’impianto
frenante passa alla modalità di frenatura
convenzionale. Se si verifica una di que-
ste due condizioni o se la spia non si ac-
cende del tutto, prestare ulteriore
attenzione per evitare il bloccaggio delle
ruote durante le frenate di emergenza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-
cessionario Yamaha.
HAUM3440Spia regimi elevati del contagiri
Questa spia lampeggia a 9500 giri/min per
segnalare che il regime di rotazione del mo-
tore sta per entrare nella zona dei regimi
elevati. Una volta che il regime di rotazione
del motore raggiunge i 10000 giri/min, que-
sta spia si accendere per segnalare la ne-
cessità di passare a una marcia superiore
per evitare danni al motore.
Per attivare o disattivare la spia regimi ele-
vati del contagiri, tenere premuto il tasto
“INFO”, girare la chiave su “ON” e, quando
la spia regimi elevati del contagiri inizia a
lampeggiare, premere il tasto “SELECT”.
NOTA
Quando si attiva o si disattiva la funzione,

spia si accenderà per indicare che la fun-
zione è attivata oppure la spia si spegnerà
per indicare che la funzione è disattivata.
ABS
UBR3H0H0.book Page 3 Friday, June 19, 2015 3:48 PM

Funzioni degli strumenti e dei comandi
3-4
3
HAUM3422
Strumento multifunzione
AVVERTENZA
HWA12423
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle regola-
zioni dello strumento multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.
Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
un tachimetro
un contagiri
un orologio digitale
un indicatore livello carburante
un termometro liquido refrigerante
un display con totalizzatore contachi-
lometri e contachilometri parziale
un display multifunzione
un dispositivo di autodiagnosi
NOTA
Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT”,
“RESET” e “INFO”.
Quando si gira la chiave su “ON”, tutti
i segmenti del display dello strumento
multifunzione appariranno per un
istante, per provare il circuito elettrico.
Il tachimetro, il contagiri, l’indicatore li-
vello carburante e l’indicatore tempe-
ratura liquido refrigerante eseguiranno
quindi un controllo del display e sul di-
splay multifunzione inizierà a scorrere
un messaggio di benvenuto.
Solo per il Regno Unito: per alternare
sul tachimetro e sui display multifun-
zione la visualizzazione dei chilometri
e delle miglia, premere contempora-
neamente il tasto “SELECT” e il tasto
“RESET”, girare la chiave su “ON” e ri-
lasciare i tasti. Premere il tasto “SE-
LECT” per alternare la visualizzazione
dei chilometri e delle miglia, quindi
premere il tasto “SELECT” per due se-

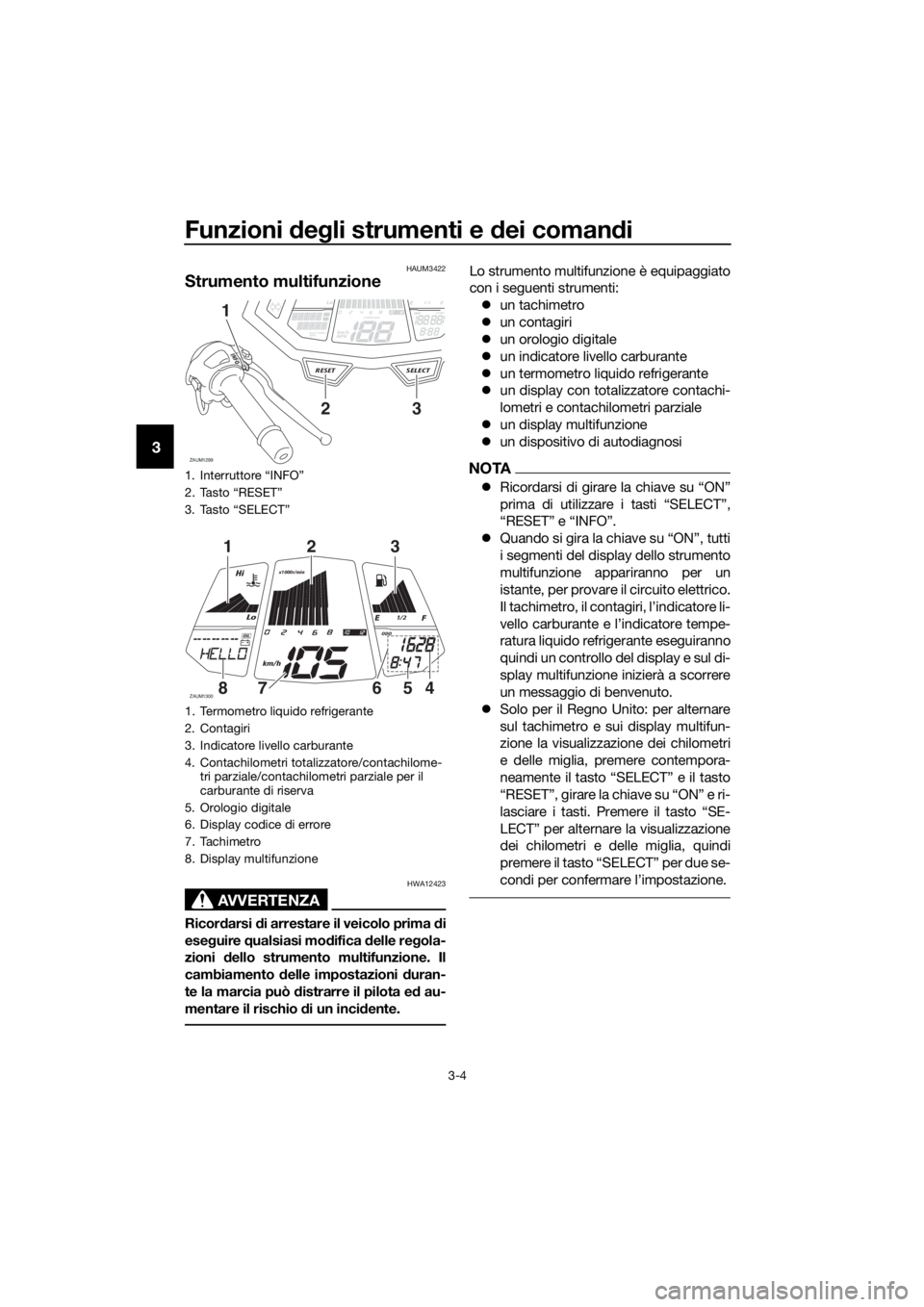

condi per confermare l’impostazione.1. Interruttore “INFO”
2. Tasto “RESET”
3. Tasto “SELECT”
1. Termometro liquido refrigerante
2. Contagiri
3. Indicatore livello carburante
4. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il
carburante di riserva
5. Orologio digitale
6. Display codice di errore
7. Tachimetro
8. Display multifunzione
Lo1/2ODO
ZAUM1299
SELECTRESET
INFO
km/L/100kmMPGkm/h
MPH
ODOFTRIPx1000r/minOILOIL
23
1
Lo
Hi
1/2
x1000r/min
ZAUM1300
km/h
ODOOIL
123
45678
UBR3H0H0.book Page 4 Friday, June 19, 2015 3:48 PM

Funzioni degli strumenti e dei comandi
3-5
3
Contagiri
Il contagiri consente al pilota di controllare
il regime di rotazione del motore e di man-
tenerlo entro la gamma di potenza ideale.
Quando la chiave viene portata su “ON”,
l’indicazione del contagiri si sposta sull’in-
tera gamma di giri/min e poi ritorna a zero
giri/min per provare il circuito elettrico.
ATTENZIONE
HCAM1150
Non far funzionare il motore nella zona
del contagiri ad alti giri al minuto.
Zona ad alti giri al minuto: 10000
giri/min. e oltre
Orologio digitale
L’orologio digitale viene visualizzato quan-
do la chiave è girata su “ON”.
Per regolare l’orologio digitale
1. Girare la chiave su “ON”.2. Premere il tasto “SELECT” per almeno
due secondi.
3. Quando le cifre delle ore iniziano a
lampeggiare, utilizzare il tasto “RE-
SET” per impostare le ore.
4. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
5. Utilizzare il tasto “RESET” per impo-
stare i minuti.
6. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.
NOTA
Quando si impostano le ore e i minuti, pre-

mentare il valore di un incremento alla
volta, oppure tenere premuto il tasto per
aumentare il valore con un incremento con-
tinuo.
Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
carburante sul display spariscono verso la
lettera “E” (vuoto). Quando il livello carbu-
rante diventa insufficiente, l’ultimo seg-
mento lampeggerà (verrà anche
1. Contagiri
2. Zona ad alti giri al minuto
1. Orologio digitale
x1000r/min
ZAUM1301
km/h
1
2
1/2
ZAUM1302
ODOTRIP1
1
1. Indicatore livello carburante
2. Spia livello carburante Ž
3. Contachilometri riserva
4. Display informativo
Lo
Hi
1/2
x1000r/min
ZAUM1303
km/h
FTRIP
21
34
UBR3H0H0.book Page 5 Friday, June 19, 2015 3:48 PM

Funzioni degli strumenti e dei comandi
3-6
3
visualizzato il messaggio “LOW FUEL”) e la
spia livello carburante “ ” si accenderà.
Effettuare il rifornimento appena possibile.
NOTA
Questo segnalatore livello carburante è
equipaggiato con un dispositivo di autodia-
gnosi. Se viene rilevato un problema a cari-


catore livello carburante lampeggeranno
otto volte e si spegneranno per 3 secondi
ripetutamente. In questo caso, far control-
lare il circuito elettrico da un concessiona-
rio Yamaha.
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. La
temperatura del liquido refrigerante varia a
seconda delle variazioni climatiche e del
carico del motore. Quando la temperatura
liquido refrigerante è vicina al limite massi-
mo, il secondo segmento partendo dall’alto
lampeggerà. Se i 2 segmenti superiori
e “ ” iniziano a lampeggiare (viene anche
visualizzato il messaggio “HIGH TEMP”),
arrestare il veicolo e far raffreddare il moto-
re.
ATTENZIONE
HCA10022
Non continuare a far funzionare il moto-
re se si sta surriscaldando.
NOTA
Per i veicoli dotati della ventola radia-
tore, la ventola radiatore (le ventole ra-
diatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante
nel radiatore.
Se il motore si surriscalda, vedere pa-
gina 6-44 per ulteriore istruzione.
Display con totalizzatore contachilome-
tri e contachilometri parziale
Il display con totalizzatore contachilometri
e contachilometri parziale è equipaggiato
con i seguenti strumenti:
due contachilometri parziali (che indi-
cano la distanza percorsa dall’ultimo
azzeramento)
un contachilometri parziale riserva
carburante (che indica la distanza per-
corsa dall’accensione della spia livello
carburante)

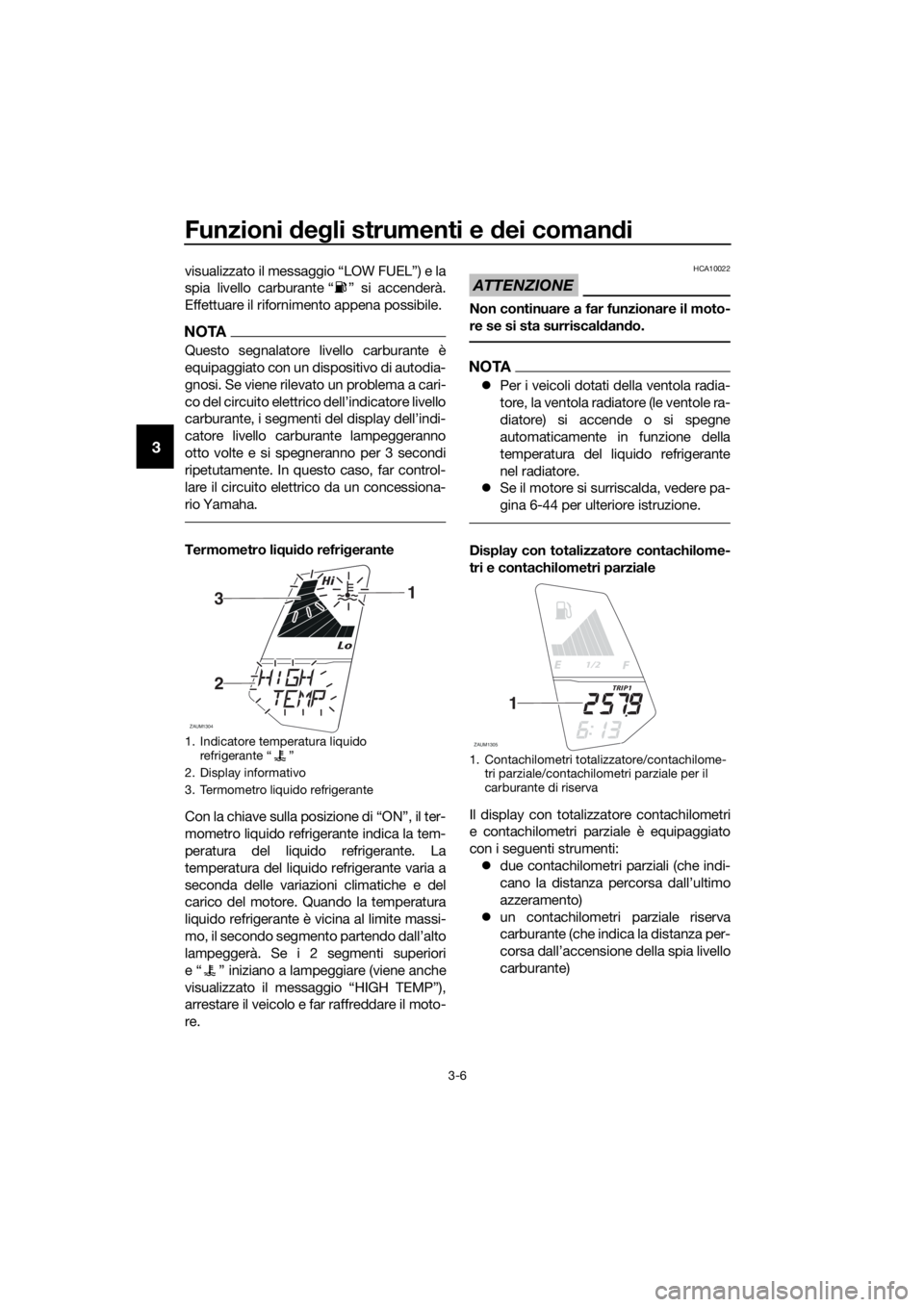

1. Indicatore temperatura liquido
refrigerante “ ”
2. Display informativo
3. Termometro liquido refrigerante
Lo
Hi
ZAUM1304
31
2
1. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il
carburante di riserva
1/2
ZAUM1305
TRIP1
1
UBR3H0H0.book Page 6 Friday, June 19, 2015 3:48 PM
