YAMAHA MT-125 2017 Manuale duso (in Italian)

Caratteristiche tecniche
8-3
8
Potenza lampadina × quantità:
Faro:
H4, 55.0 W/60.0 W x 1
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore:
10.0 W × 2
Indicatore di direzione posteriore:
10.0 W × 2
Luce ausiliaria:
LED
Luce targa:
5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
LED
Fusibile:
Fusibile principale:
20.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione:
7.5 A
Fusibile motorino ventola radiatore:
5.0 A
Fusibile della centralina dell’ABS:
10.0 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS:
20.0 A
Fusibile di backup:
10.0 A
UBR3H1H0.book Page 3 Friday, August 5, 2016 4:04 PM

Informazioni per I consumatori
9-1
9
HAU40793

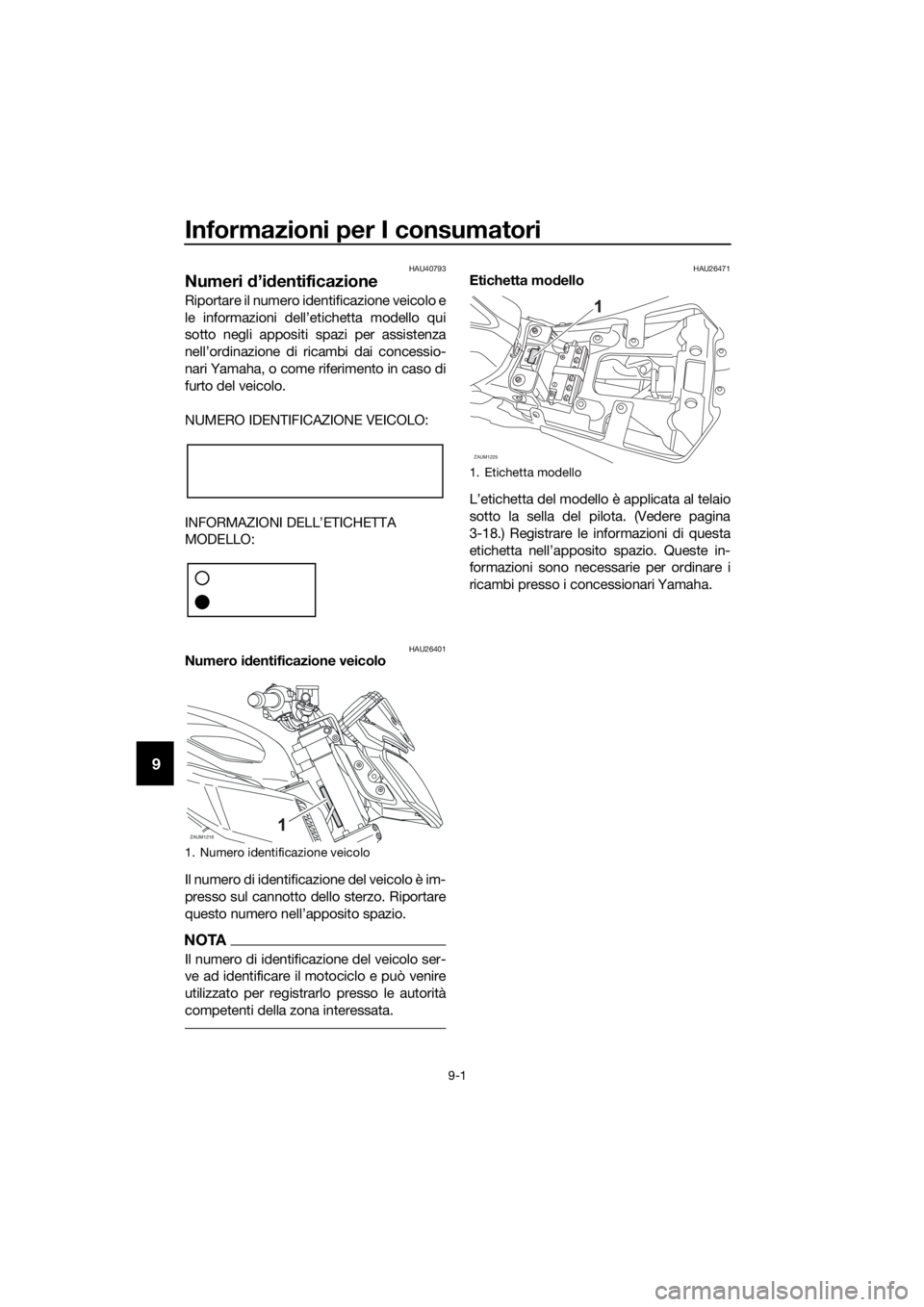

Numeri d’identificazione
Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessio-
nari Yamaha, o come riferimento in caso di
furto del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.
NOTA
Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26471Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-18.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste in-
formazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
ZAUM1216
1. Etichetta modello
ZAUM1225
UBR3H1H0.book Page 1 Friday, August 5, 2016 4:04 PM

Informazioni per I consumatori
9-2
9
HAUM3880

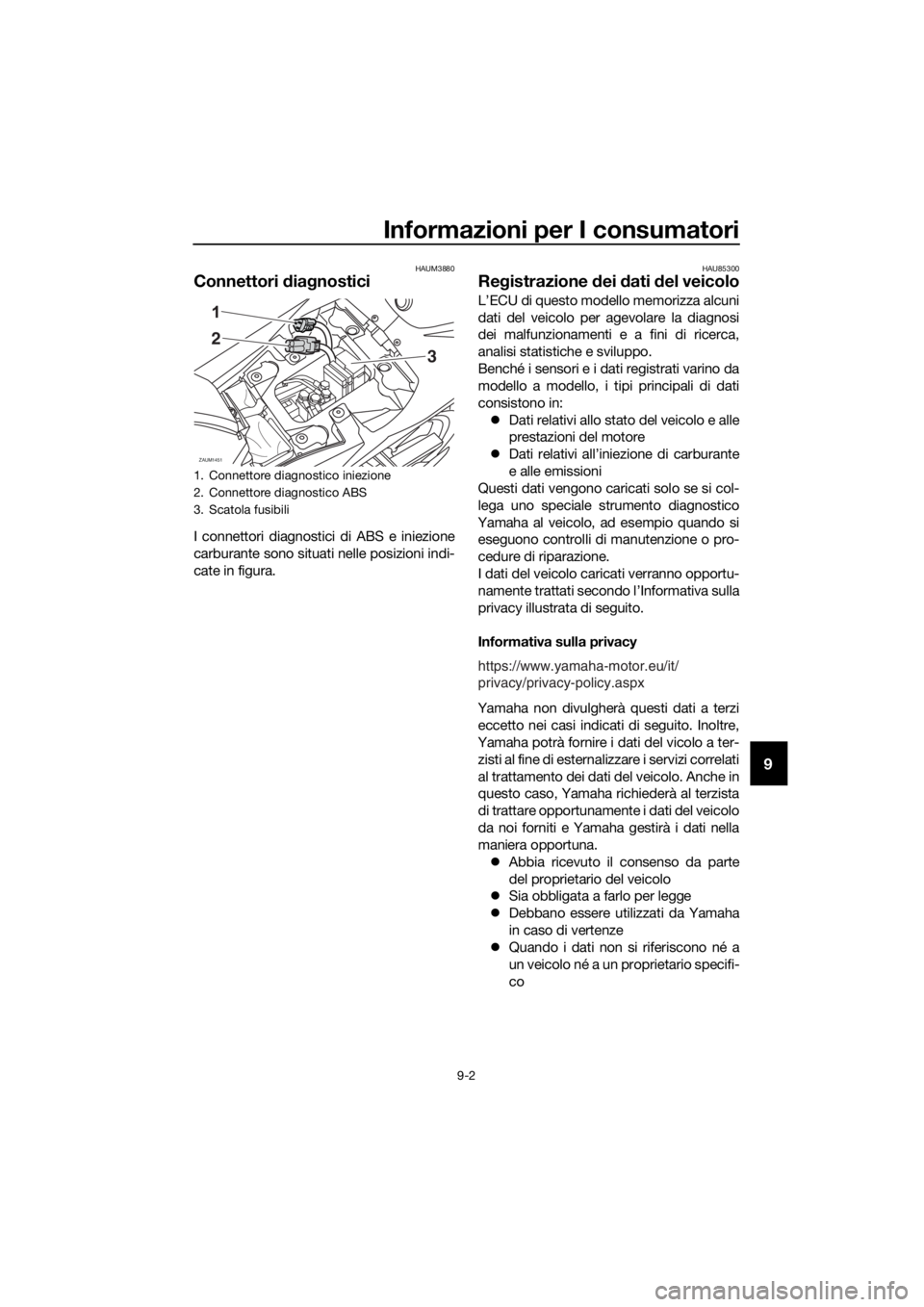

Connettori diagnostici
I connettori diagnostici di ABS e iniezione
carburante sono situati nelle posizioni indi-
cate in figura.
HAU85300
Registrazione dei dati del veicolo
L’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca,
analisi statistiche e sviluppo.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in: Dati relativi allo stato del veicolo e alle
prestazioni del motore
 Dati relativi all’in iezione di carburante
e alle emissioni
Questi dati vengono caricati solo se si col-
lega uno speciale strumento diagnostico
Yamaha al veicolo, ad esempio quando si eseguono controlli di manutenzione o pro-
cedure di riparazione.
I dati del veicolo caricati verranno opportu-
namente trattati secondo l’Informativa sulla
privacy illustrata di seguito.
Informativa sulla privacy
Yamaha non divulgherà questi dati a terzi eccetto nei casi indicati di seguito. Inoltre,
Yamaha potrà fornire i dati del vicolo a ter-
zisti al fine di esternalizzare i servizi correlati
al trattamento dei dati del veicolo. Anche in
questo caso, Yamaha richiederà al terzista
di trattare opportunamente i dati del veicolo
da noi forniti e Yamaha gestirà i dati nella
maniera opportuna.  Abbia ricevuto il consenso da parte
del proprietario del veicolo
 Sia obbligata a farlo per legge
 Debbano essere utilizzati da Yamaha
in caso di vertenze
 Quando i dati non si riferiscono né a
un veicolo né a un proprietario specifi-
co
1. Connettore diagnostico iniezione
2. Connettore diagnostico ABS
3. Scatola fusibili
ZAUM1451
2
3
https://www.yamaha-motor.eu/it/
privacy/privacy-policy.aspx
UBR3H2H0.book Page 2 Friday, May 11, 2018 1:19 PM

10-1
10
Indice analitico
A
ABS ....................................................... 3-14
Avviare il motore ..................................... 5-2
B
Batteria ................................................. 6-32
Blocchetto accensione/bloccasterzo ..... 3-1
C
Cambi di marcia...................................... 5-3
Candela, controllo................................... 6-9
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-16
Carburante, consigli per ridurne il
consumo............................................... 5-3
Carenature, rimozione e installazione ..... 6-8
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-27
Cavalletto laterale ................................. 3-19
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-29
Cavi, controllo e lubrificazione.............. 6-27
Come supportare il motociclo .............. 6-38
Commutatore luce abbagliante/
anabbagliante ..................................... 3-11
Connettori diagnostici............................. 9-2
Convertitore catalitico........................... 3-18
Cuscinetti ruote, controllo .................... 6-31
E
Elemento filtrante e tubo ispezione,
sostituzione e pulizia .......................... 6-14
Etichetta modello .................................... 9-1
F
Forcella, controllo ................................. 6-30
Fusibili, sostituzione ............................. 6-33
G
Gioco della leva freno anteriore,
controllo.............................................. 6-21
Gioco della leva frizione, regolazione ... 6-20
Gioco della manopola acceleratore,
regolazione ......................................... 6-15
Gioco del pedale freno, regolazione ..... 6-22
Gioco valvole ........................................ 6-16
I
Informazioni di sicurezza ........................ 1-1
Interruttore arresto motore ................... 3-11
Interruttore avviamento......................... 3-11
Interruttore dell’avvisatore acustico ..... 3-11
Interruttore di segnalazione luce
abbagliante ......................................... 3-11
Interruttore indicatori di direzione ......... 3-11
Interruttore informazioni........................ 3-12Interruttori luce stop ............................. 6-22
Interruttori manubrio............................. 3-11
K
Kit attrezzi............................................... 6-2
L
Lampada biluce fanalino/stop .............. 6-37
Lampada faro, sostituzione .................. 6-35
Lampada indicatore di direzione,
sostituzione ........................................ 6-37
Lampada luce targa, sostituzione ........ 6-38
Leva freno............................................. 3-13
Leva frizione ......................................... 3-12
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-28
Liquido freni, sostituzione .................... 6-25
Liquido refrigerante .............................. 6-13
Livello liquido freni, controllo................ 6-24
Luci di posizione anteriori .................... 6-36
M
Manopola e cavo acceleratore,
controllo e lubrificazione .................... 6-28
Manutenzione e lubrificazione,
periodiche ............................................ 6-4
Manutenzione, sistema di controllo
emissioni .............................................. 6-3
N
Numeri d’identificazione ......................... 9-1
Numero identificazione veicolo .............. 9-1
O
Olio motore ed elemento filtro olio ....... 6-10
P
Parcheggio ............................................. 5-5
Pastiglie del freno anteriore e
posteriore, controllo ........................... 6-23
Pedale cambio ..................................... 3-13
Pedale freno ......................................... 3-14
Pedale freno, controllo e
lubrificazione ...................................... 6-29
Perni del forcellone, lubrificazione ....... 6-30
Pneumatici............................................ 6-17
Posizioni dei componenti ....................... 2-1
Pulizia ..................................................... 7-1
R
Regime del minimo, controllo............... 6-15
Registrazione dei dati, veicolo ............... 9-2
Ricerca ed eliminazione guasti............. 6-39
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-4
Ruote .................................................... 6-20
UBR3H1H0.book Page 1 Friday, August 5, 2016 4:04 PM

Indice analitico
10-2
10
S
Sella pilota ............................................ 3-18
Sistema d’interruzione circuito
accensione ......................................... 3-20
Spia ABS ................................................ 3-3
Spia guasto motore ................................ 3-3
Spia indicatore di direzione .................... 3-2
Spia livello carburante ............................ 3-2
Spia luce abbagliante ............................. 3-2
Spia marcia in folle ................................. 3-2
Spie di segnalazione e di
avvertimento ........................................ 3-2
Sterzo, controllo ................................... 6-31
Strumento multifunzione ........................ 3-4
T
Tabelle di ricerca ed eliminazione
guasti ................................................. 6-40
Tappo serbatoio carburante................. 3-15
Tensione della catena .......................... 6-25
V
Verniciatura opaca, prestare
attenzione ............................................ 7-1
