Informações importantes do manual
PAU63350
As informações particularmente importantes são distinguidas neste manual pelas notas
seguintes:
*O produto e as especificações estão sujeitos a alterações sem aviso prévio.
PAUM2152
Este é o símbolo de alerta de segurança. É usado
para alertá-lo para potenciais perigos de ferimen-
tos. Respeite todas as mensagens de segurança
assinaladas com este símbolo para evitar possí-
veis ferimentos ou morte.
Um AVISO indica uma situação perigosa que, se
não for evitada, pode resultar em morte ou feri-
mentos graves.
Uma PRECAUÇÃO indica precauções especiais
que devem ser adotadas para evitar danos no veí-
culo ou outros danos materiais.
Uma NOTA fornece informações importantes para
esclarecer ou simplificar os procedimentos.
MTN125-A
MANUAL DO UTILIZADOR
©2019 pela MBK INDUSTRIE
1ª edição, setembro 2019
Reservados todos os direitos
Qualquer reimpressão ou utilização
não autorizada sem
o consentimento escrito da
MBK INDUSTRIE
estão expressamente proibidas.
Impresso na Holanda.
AV I S O
PRECAUÇÃO
NOTA
UB6GP0P0.book Page 1 Tuesday, August 27, 2019 3:00 PM

Índice
Verificação e lubrificação do
punho e do cabo do
acelerador ................................. 6-27
Verificação e lubrificação dos
pedais do travão e de mudança
de velocidades .......................... 6-27
Verificação e lubrificação das
alavancas do travão e
da embraiagem ......................... 6-28
Verificação e lubrificação do
descanso lateral ........................ 6-28
Lubrificação dos pivôs do braço
oscilante .................................... 6-29
Verificação da forquilha
dianteira .................................... 6-29
Verificação da direção .................. 6-30
Verificação dos rolamentos de
roda ........................................... 6-30
Bateria ......................................... 6-31
Substituição dos fusíveis.............. 6-32
Luzes do veículo........................... 6-33
Luz do travão/farolim traseiro ...... 6-34
Substituição de uma lâmpada do
sinal de mudança de direção .... 6-34
Substituição da lâmpada da luz
da chapa de matrícula .............. 6-35
Suporte do motociclo ................... 6-35
Deteção e resolução de
problemas ................................. 6-36
Tabela de deteção e resolução
de problemas ............................ 6-37
Cuidados e arrumação do
motociclo.......................................... 7-1
Cor mate cuidado........................... 7-1
Cuidados ........................................ 7-1
Armazenagem ................................ 7-4
Especificações................................. 8-1
Informações para o consumidor.... 9-1
Números de identificação .............. 9-1
Conectores de diagnóstico ............ 9-2
Registo de dados do veículo.......... 9-3
Índice remissivo............................. 10-1
UB6GP0P0.book Page 2 Tuesday, August 27, 2019 3:00 PM

1-1
1
Informações relativas à segurança
PAU1028C
Seja um Proprietário Responsável
Como proprietário do veículo, é responsá-
vel pela segurança e funcionamento corre-
to do seu motociclo.
Os motociclos são veículos de duas rodas.
A sua utilização e manuseamento seguros
dependem da adoção de técnicas de con-
dução adequadas, bem como da perícia
do condutor. Todos os condutores deverão
ter conhecimento dos seguintes requisitos
antes de conduzir este motociclo.
O condutor deverá:
obter instruções completas de uma
entidade competente sobre todos os
aspetos da utilização do motociclo;
observar os avisos e os requisitos de
manutenção apresentados neste Ma-
nual do utilizador;
obter formação qualificada sobre as
técnicas de condução corretas e se-
guras;
obter serviços técnicos profissionais,
conforme indicado neste Manual do
utilizador e/ou sempre que se torne
necessário devido a problemas mecâ-
nicos.
Nunca conduza um motociclo sem
formação ou instrução adequada.
Faça um curso de formação. Os prin-
cipiantes devem fazer formação com
um instrutor certificado. Contacte um
concessionário de motociclos autori-
zado para obter informações sobre os
cursos de formação mais próximos de
si.
Condução segura
Efetue as verificações prévias sempre que
utilizar o veículo para garantir que se en-
contra em perfeitas condições de funcio-
namento. Se o veículo não for
inspecionado ou mantido em condições,
há mais possibilidades de ocorrer um aci-dente ou danos no equipamento. Consulte
a página 4-1 para obter uma lista de verifi-
cações prévias à utilização.
Este motociclo está concebido para
transportar o condutor e um passa-
geiro.
O facto dos automobilistas não dete-
tarem nem reconhecerem os motoci-
clos no trânsito é a principal causa
dos acidentes entre automóveis e mo-
tociclos. Muitos acidentes são causa-
dos por automobilistas que não veem
o motociclo. É importante assegurar-
se que seja visto para reduzir as hipó-
teses de ocorrência deste tipo de aci-
dente.
Por isso:
• Use um casaco de cor viva.
• Redobre a atenção ao aproximar-
se e ao passar por cruzamentos,
uma vez que estes são os locais
mais prováveis para a ocorrência
de acidentes com motociclos.
• Conduza onde os outros conduto-
res o possam ver. Evite conduzir no
ângulo morto de outro condutor.
• Nunca realize operações de manu-
tenção num motociclo sem os co-
nhecimentos adequados. Contacte
um concessionário de motociclos
autorizado para se informar sobre
as operações básicas de manuten-
ção do motociclo. Algumas opera-
ções de manutenção só podem ser
efetuadas por pessoal certificado.
Muitos acidentes envolvem conduto-
res inexperientes. De facto, muitos
condutores envolvidos em acidentes
nem sequer têm carta de condução
de motociclos atual.
• É importante que esteja qualificado
para conduzir um motociclo e que
só o empreste a outros condutores
qualificados.
UB6GP0P0.book Page 1 Tuesday, August 27, 2019 3:00 PM

Informações relativas à segurança
1-2
1
• Conheça as suas capacidades e as
suas limitações. Não tentar exceder
as suas limitações é um fator que
pode ajudá-lo a evitar um acidente.
• Recomendamos que pratique a
condução do seu motociclo em lo-
cais onde não haja trânsito, até que
esteja bem familiarizado com o
mesmo e com todos os seus meca-
nismos de controlo.
Muitos acidentes são causados por
um erro cometido pelo condutor do
motociclo. Um erro tipicamente co-
metido pelo condutor é fazer uma cur-
va fora-de-mão devido a velocidade
excessiva ou a um ângulo de inclina-
ção insuficiente em relação à veloci-
dade.
• Obedeça sempre ao limite de velo-
cidade e nunca ande mais depres-
sa do que o permitido pelas
condições da estrada e do trânsito.
• Sinalize sempre qualquer mudança
de direção ou ultrapassagem. As-
segure-se de que os outros condu-
tores o conseguem ver.
A postura do condutor e do passagei-
ro é importante para um controlo ade-
quado.
• Durante a condução, o condutor
deverá manter as mãos no guiador
e os pés nos apoios de pés, a fim
de manter o controlo do motociclo.
• O passageiro deve segurar-se
sempre no condutor, na correia do
assento ou na barra de manobra
(se o veículo os possuir), com am-
bas as mãos, e deve manter os pés
nos apoios de pés para o passagei-
ro. Nunca transporte um passagei-
ro, exceto se ele ou ela puderem
colocar, com firmeza, ambos os
pés nos apoios de pés do passa-
geiro.
Nunca conduza sob a influência de ál-
cool ou outras drogas.Este motociclo está concebido para
utilização apenas em estrada. Não de
se destina a utilização todo-o-terreno.
Artigos de proteção
A maioria das fatalidades ocorridas em aci-
dentes com motociclos resultam de feri-
mentos na cabeça. O uso de um capacete
de segurança é o fator mais importante
para a prevenção ou redução de ferimen-
tos na cabeça.
Use sempre um capacete aprovado.
Use uma viseira ou óculos protetores.
O vento direcionado para os olhos
desprotegidos pode contribuir para
uma deficiência da visão que pode
atrasar a visualização de uma situa-
ção de perigo.
O uso de um casaco, botas, calças e
luvas resistentes, etc., é um meio efi-
caz na prevenção ou redução de es-
coriações ou lacerações.
Nunca use roupas largas, caso con-
trário estas poderão prender-se nas
alavancas de controlo, nos apoios de
pés ou nas rodas, causando ferimen-
tos ou até um acidente.
Use sempre vestuário de proteção
que cubra as pernas, os tornozelos e
os pés. O motor ou o sistema de es-
cape ficam muito quentes durante ou
após a utilização e podem provocar
queimaduras.
As precauções acima referidas apli-
cam-se também ao passageiro.
Evitar a intoxicação por monóxido de
carbono
Qualquer sistema de escape do motor pro-
duz monóxido de carbono, um gás mortífe-
ro. A inalação de monóxido de carbono
pode provocar dores de cabeça, tonturas,
sonolência, náuseas, incapacidade de ra-
ciocínio e, eventualmente, a morte.
UB6GP0P0.book Page 2 Tuesday, August 27, 2019 3:00 PM

Informações relativas à segurança
1-3
1
O monóxido de carbono é um gás incolor,
inodoro e insípido que pode estar presente
mesmo que não consiga ver nem cheirar
qualquer gás do escape do motor. Um nível
mortífero de monóxido de carbono pode
acumular-se rapidamente e a pessoa pode
perder os sentidos e não conseguir salvar-
se. Além disso, em locais fechados ou com
má ventilação, um nível mortífero de monó-
xido de carbono pode manter-se durante
horas ou dias. Se tiver algum sintoma de in-
toxicação por monóxido de carbono, aban-
done imediatamente o local, apanhe ar
fresco e PROCURE CUIDADOS MÉDICOS.
Não coloque o motor em funciona-
mento em locais fechados. Mesmo
que tente ventilar os gases de escape
do motor com ventiladores ou abrindo
portas e janelas, o monóxido de car-
bono pode atingir rapidamente níveis
perigosos.
Não coloque o motor em funciona-
mento em locais com má ventilação
ou parcialmente fechados, como ce-
leiros, garagens ou alpendres.
Não coloque o motor em funciona-
mento no exterior em zonas onde os
gases de escape do motor possam in-
troduzir-se num edifício através de
portas ou janelas.
Carga
O acréscimo de acessórios ou carga ao
seu motociclo pode afetar adversamente a
estabilidade e o manuseamento se a distri-
buição de peso no seu motociclo for altera-
da. Para evitar a possibilidade de um
acidente, tenha bastante cuidado ao adi-
cionar carga ou acessórios ao seu motoci-
clo. Redobre o cuidado quando conduzir
um motociclo que tenha mais carga ou
acessórios. Aqui, juntamente com as infor-
mações sobre acessórios apresentadas
em seguida, encontram-se algumas reco-
mendações gerais a seguir se colocar car-
ga no seu motociclo:O peso total do operador, passageiro,
acessórios e carga não devem exceder o li-
mite máximo de carga. A utilização de um
veículo sobrecarregado pode provocar
um acidente.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte:
A carga e os acessórios devem ser re-
duzidas ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados ao motociclo quanto possí-
vel. Acondicione bem os artigos mais
pesados o mais perto possível do
centro do veículo e distribua o peso o
mais uniformemente possível por am-
bos os lados do motociclo para mini-
mizar o desequilíbrio ou a
instabilidade.
A deslocação dos pesos pode criar
um desequilíbrio súbito. Antes de
conduzir, certifique-se de que os
acessórios e a carga estão bem pre-
sos ao motociclo. Verifique com fre-
quência os suportes dos acessórios e
os prendedores da carga.
• Ajuste a suspensão em função da
carga (apenas modelos com sus-
pensão regulável) e verifique o es-
tado e a pressão dos pneus.
• Nunca prenda artigos grandes ou
pesados ao guiador, à forquilha
dianteira ou ao guarda-lamas dian-
teiro. Estes artigos, incluindo algu-
ma carga, tal como sacos-cama,
sacos grossos de lã ou tendas, po-
dem criar um manuseamento instá-
vel ou uma fraca resposta da
direção.
Este veículo não foi concebido para
puxar um reboque nem para ser
conjugado com um sidecar. Carga máxima:
180 kg (397 lb)
UB6GP0P0.book Page 3 Tuesday, August 27, 2019 3:00 PM

Informações relativas à segurança
1-4
1
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em
concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efetuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua-
lidade, deve reconhecer que alguns aces-
sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.
Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-pecione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum, afe-
tar a visibilidade para a estrada ou a
visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direção ou o funcionamento dos con-
trolos, nem ocultar luzes ou refletores.
• Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran-
des podem afetar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
Tenha cuidado ao acrescentar aces-
sórios elétricos. Se os acessórios elé-
tricos excederem a capacidade do
sistema elétrico do motociclo pode
ocorrer uma falha elétrica, a qual pode
causar uma perda perigosa de potên-
cia das luzes ou do motor.
UB6GP0P0.book Page 4 Tuesday, August 27, 2019 3:00 PM

Funções dos controlos e instrumentos
3-5
3
5. Prima a tecla “SELECT” para colocar
o relógio em funcionamento.
Indicador de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respetivo depósito. Os segmentos do visor
do contador de combustível desaparecem
na direção de “E” (vazio) à medida que o ní-
vel de combustível diminui. Quando o últi-
mo segmento começar a piscar,
reabasteça logo que possível.
Quando a chave é rodada para “ ”, os
segmentos do visor do contador de com-
bustível avançarão rapidamente pela gama
de nível de combustível e depois regressa-
rão ao nível correto, a fim de testar o circui-
to elétrico.
NOTA
Este indicador de combustível está equipa-
do com uma função de autodiagnóstico.
Se for detetado um problema no circuito
elétrico do contador de combustível, o
contador de combustível fica intermitente.
Se isto acontecer, solicite a um concessio-
nário Yamaha que verifique o veículo.
Indicador de VVA
Este modelo está equipado com um acio-
namento de válvula variável (VVA) para oti-
mizar a economia de combustível nas
gamas de baixa e alta velocidade. O indica-
dor de VVA acende quando o sistema de
acionamento de válvula variável muda para
a gama de alta velocidade.
Taquímetro
O taquímetro permite ao condutor contro-
lar a velocidade do motor e mantê-la den-
tro da gama de potência ideal.
PRECAUÇÃO
PCA23050
Não utilize o motor na zona de rpm ele-
vadas do taquímetro.
Zona de rpm elevadas: 11000 rpm e aci-
ma

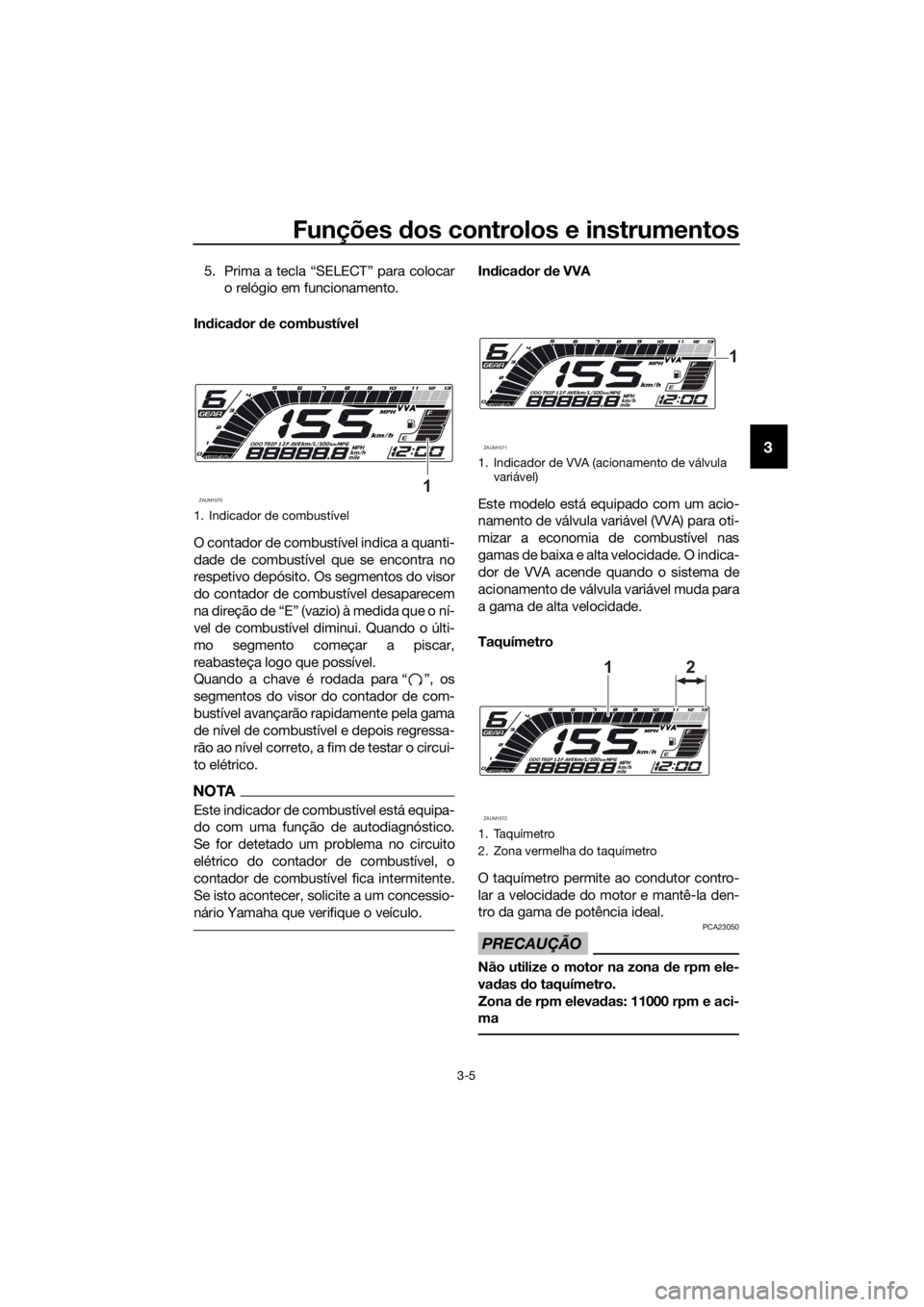

1. Indicador de combustível
ZAUM15701
1. Indicador de VVA (acionamento de válvula
variável)
1. Taquímetro
2. Zona vermelha do taquímetro
ZAUM1571
1
ZAUM1572
1
2
UB6GP0P0.book Page 5 Tuesday, August 27, 2019 3:00 PM

Funções dos controlos e instrumentos
3-11
3
do indicador luminoso do ponto de
mudança de velocidade e volta ao
modo do visor multifuncional padrão.
Ecrã de boas-vindas
O ecrã de boas-vindas é o primeiro a ser
apresentado quando o condutor roda a
chave para “ ”, com a mensagem “Hi Bu-
ddy”. Quando a chave é rodada para “ ”,
é apresentada a mensagem “see you”. O
nome de utilizador “Buddy” está predefini-
do de fábrica, mas pode ser alterado para
o seu nome.
Para definir o nome do utilizador
1. Rode a chave para “ ”.
2. Prima sem soltar a tecla “RESET”.
3. Rode a chave para “ ” e, após qua-
tro segundos, solte a tecla “RESET”.
4. Quando o primeiro caráter ficar inter-
mitente, prima a tecla “SELECT” para
apresentar o caráter alfanumérico se-
guinte, e prima a tecla “RESET” para
regressar ao caráter anterior.
5. Prima sem soltar a tecla “SELECT”
para confirmar o caráter selecionado.
O segundo caráter ficará intermitente.
Repita o processo para os seis cara-
teres. Após definir o sexto caráter, to-
dos os carateres ficarão intermitentes
duas vezes e o modo de definição
será automaticamente terminado.Dispositivo de autodiagnóstico
Este modelo está equipado com um dispo-
sitivo de autodiagnóstico para vários circui-
tos elétricos.
Se for detetado algum problema num des-
ses circuitos, a luz de advertência de pro-
blema no motor acender-se-á e o visor
indicará um código de erro.
Se o visor exibir qualquer código de erro,
anote o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.
PRECAUÇÃO
PCA11591
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-
tor.
1. Hífen
2. Espaço
ZAUM1581
AB C Y Z
0 1 2 9
-_
12
1. Dispositivo de auto-diagnóstico
ZAUM15821
UB6GP0P0.book Page 11 Tuesday, August 27, 2019 3:00 PM

Funções dos controlos e instrumentos
3-15
3
PAU63040
ABS
O ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo
eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformidade com
a velocidade de condução.
O sistema ABS funciona melhor em
grandes distâncias de travagem.
Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
distância de travagem poderá ser
maior com o ABS do que sem este.
O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA
O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.
PRECAUÇÃO
PCA20100
Tenha cuidado para não danificar o sen-
sor da roda ou o rotor do sensor da roda;
caso contrário pode resultar num incor-
reto desempenho do sistema de ABS.

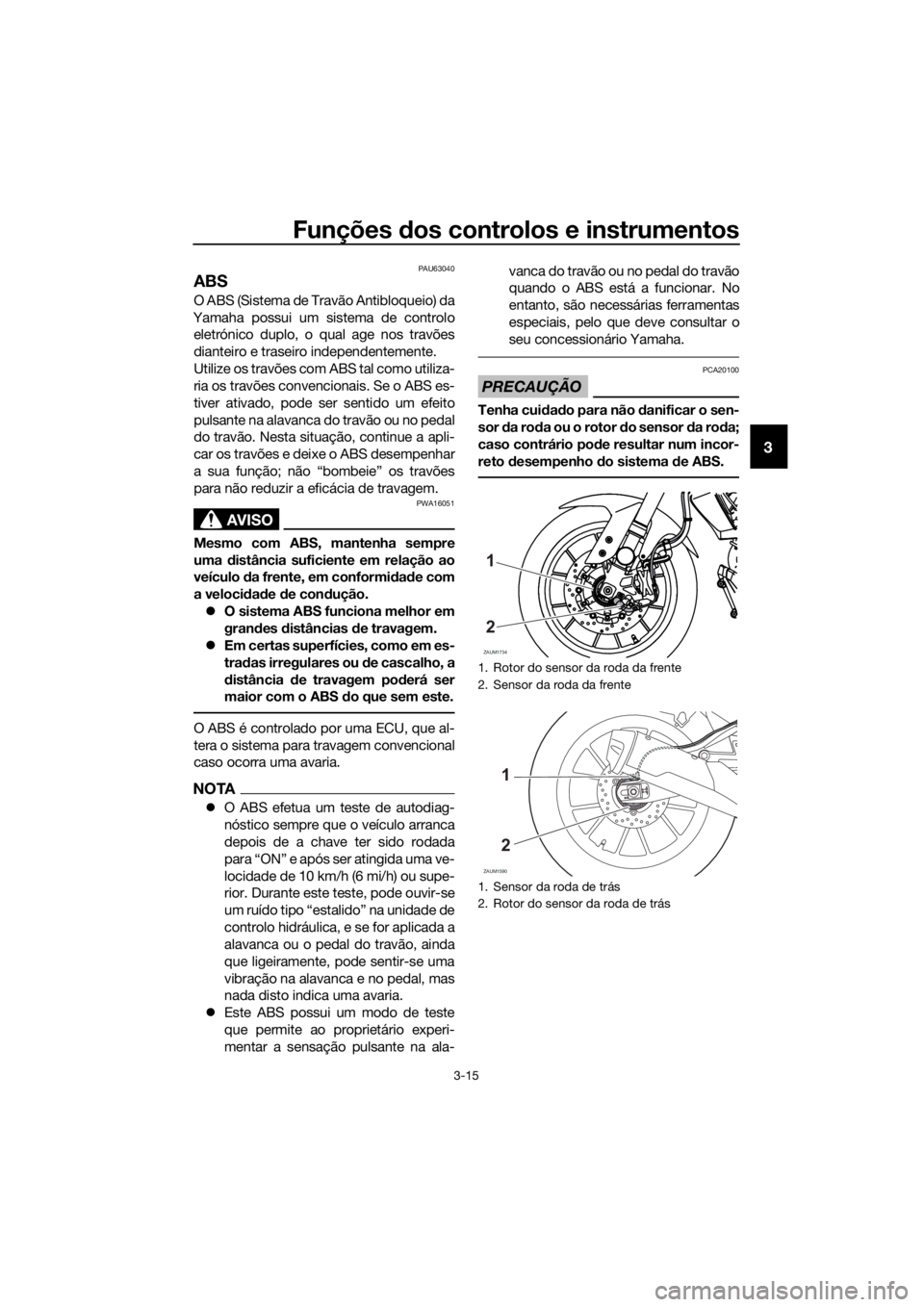

1. Rotor do sensor da roda da frente
2. Sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás
ZAUM1734
1
2
ZAUM1590
1
2
UB6GP0P0.book Page 15 Tuesday, August 27, 2019 3:00 PM

Funções dos controlos e instrumentos
3-16
3
PAU13076
Tampa do depósito de combustí-
vel
Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
Com a chave ainda inserida no trinco, em-
purre para baixo a tampa do depósito de
combustível. Rode a chave 1/4 de volta no
sentido contrário ao dos ponteiros do reló-
gio, retire-a e feche a cobertura do trinco.
NOTA
A tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incêndio.
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
1
2
UB6GP0P0.book Page 16 Tuesday, August 27, 2019 3:00 PM
