YAMAHA MT07 TRACER 2020 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-16
3
PAU13077
Tampa do depósito de combustí-
vel Abertura da tampa do d epósito de com-
bustível
Abra a cobertura da trava da tampa do de-
pósito de combustível, introduza a chave e
rode-a 1/4 de volta no sentido dos pontei-
ros do relógio. A fechadura desbloquear-
se-á e a tampa do depósito de combustível
pode ser aberta. Fecho
da tampa do depósito de com-
bustível
Com a chave ainda inserida, empurre para
baixo a tampa do depósito de combustível.
Rode a chave 1/4 de volta no sentido con-
trário ao dos ponteiros do relógio, retire-a e
feche a cobertura do trinco.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incên dio.
1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás
1
2
12
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
1
2
UB4TP0P0.book Page 16 Monday, December 2, 2019 4:14 PM

Funções dos controlos e instrumentos
3-17
3
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos d urante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte ime
diatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU86072
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano obtido pelo método Research de 95
ou superior. Se ouvir um som de batimento
ou sibilante no motor, utilize gasolina de
uma marca diferente ou com um índice de
octanas superior.
1. Tubo de enchimento de depósito de com-
bustível
2. Nível de combustível máximo
2
1
Combustível recomen dad o:
Gasolina sem chumbo (E10 aceitá-
vel)
Ín dice de octano (RON):
95
Capaci dad e do depósito d e com-
bustível: 17.0 L (4.49 US gal, 3.74 Imp.gal)
Reserva do depósito d e combustí-
vel: 3.5 L (0.92 US gal, 0.77 Imp.gal)
UB4TP0P0.book Page 17 Monday, December 2, 2019 4:14 PM

Funções dos controlos e instrumentos
3-18
3
NOTA Esta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
 Confirme que o bico da pistola da
bomba de gasolina possui a mesma
marca de identificação do combustí-
vel.Mistura de gasolina com álcool
Há dois tipos de gasolina com álcool: mis-
tura de gasolina com etanol e mistura de
gasolina com metanol. A mistura de gasoli-
na com etanol pode ser utilizada se o con-
teúdo deste não exceder os 10% (E10). A
mistura de gasolina com metanol não é re-
comendada pela Yamaha, pois pode dani- ficar o sistema de combustível ou causar
problemas ao nível das prestações do veí-
culo.
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização
de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis d o pistão, sistema de escape,
etc.
PAU86240
Tubo de respiração e tubo de
d escarga do depósito de com-
bustívelO tubo de respiração previne a existência
de vácuo no depósito de combustível.
O tubo de descarga drena a gasolina em
excesso e afasta-a do veículo de forma se-
gura.
Antes de utilizar o veículo:
 Verifique as ligações dos tubos.
 Verifique se existem fendas ou danos
nos tubos e substitua-os caso seja
necessário.
E5
E10
1. Tubo de descarga do depósito de combustí-
vel
2. Tubo de respiração do depósito de combus- tível
3. Presilha
4. Posição original (marca de pintura)ZAUM1343
1
2
3
4
UB4TP0P0.book Page 18 Monday, December 2, 2019 4:14 PM

Funções dos controlos e instrumentos
3-19
3
 Certifique-se de que a extremidade
dos tubos não se encontra bloqueada
e, se necessário, limpe-a.
 Certifique-se de que os tubos se en-
contram posicionados conforme ilus-
trado.
PAU13435
Conversor catalíticoO sistema de escape contém conversor(es)
catalítico(s) para reduzir as emissões de
escape prejudiciais.
AVISO
PWA10863
O sistema de escape fica quente depois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
 não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
 estacione o veículo num local on de
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema d e
escape arrefeceu antes d e efetuar
qualquer trabalho de manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
PAUM3740
AssentoRemoção d o assento
Introduza a chave na fechadura do assen-
to, rode-a no sentido contrário ao dos pon-
teiros do relógio e puxe o assento para
fora.
Instalação do assento
Introduza o prolongamento na parte da
frente do assento no suporte do assento,
posicione o assento de modo a introduzir o
respetivo suporte no trinco do assento,
empurre a parte de trás do assento para
baixo para a fixar no devido lugar e, depois,
retire a chave.1. Fechadura do assento
2. Desbloquear.
1
2
ZAUM1406
UB4TP0P0.book Page 19 Monday, December 2, 2019 4:14 PM

Funções dos controlos e instrumentos
3-20
3
NOTACertifique-se de que o assento está devi-
damente fixo antes de conduzir o veículo.
PAUM3800
Cabo porta-capaceteO suporte do capacete situa-se por baixo
do assento. No jogo de ferramentas do
proprietário, é providenciado um cabo por-
ta-capacete para fixar o capacete ao res-
petivo suporte.
Fixar um capacete com o cabo porta-ca-
pacete
1. Retire o assento. (Consulte a página 3-19.)
2. Passe o cabo porta-capacete pela fi- vela na correia do capacete conforme
ilustrado e, depois, prenda as presi-
lhas do cabo ao suporte de capacete. 3. Coloque o capacete no lado esquerdo
ou direito do veículo ou em cima do
depósito de combustível e, depois,
instale o assento. AVISO! Nunca
con duza com um capacete preso
no suporte d o capacete, uma vez
que este po de bater em objetos,
provocan do per da de controlo e
possivelmente um aci dente.
[PWA10162]
Para libertar o capacete do cabo porta-
capacete
Retire o assento, o cabo porta-capacete do
suporte e retire o capacete, instalando de-
pois o assento.
1. Prolongamento
2. Suporte do assento
3. Braço de suporte do assento
4. Fechadura do assentoZAUM1407
1
1
2
4 3
1. Fivela do capacete
2. Cabo porta-capacete
3. Suporte de capacete2 1 3 ZAUM1408
UB4TP0P0.book Page 20 Monday, December 2, 2019 4:14 PM

Funções dos controlos e instrumentos
3-21
3

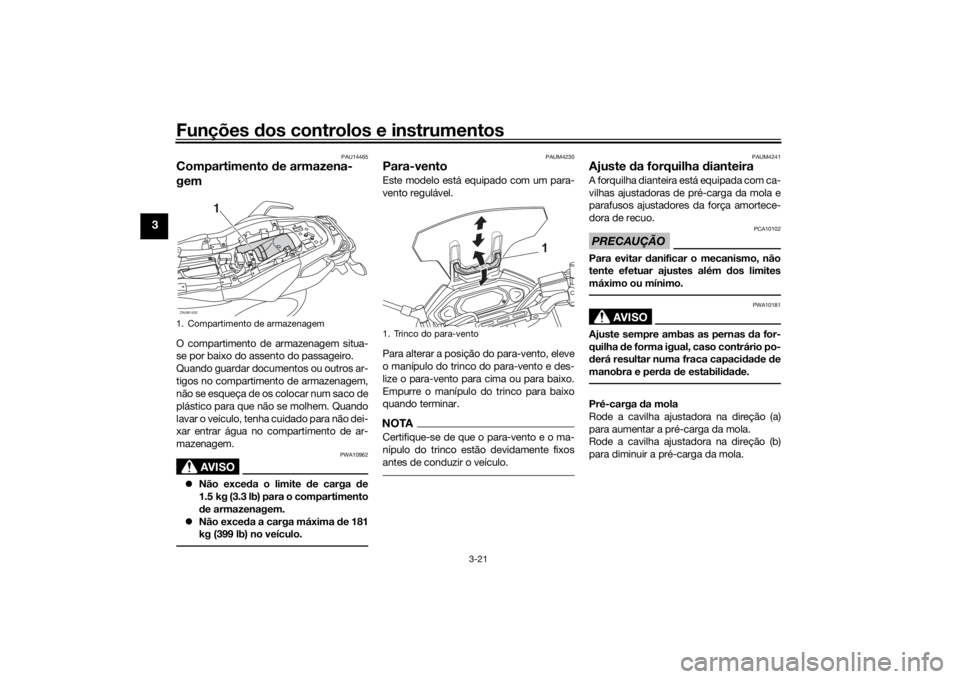

PAU14465
Compartimento de armazena-
gemO compartimento de armazenagem situa-
se por baixo do assento do passageiro.
Quando guardar documentos ou outros ar-
tigos no compartimento de armazenagem,
não se esqueça de os colocar num saco de
plástico para que não se molhem. Quando
lavar o veículo, tenha cuidado para não dei-
xar entrar água no compartimento de ar-
mazenagem.
AVISO
PWA10962
Não exceda o limite de carga de
1.5 kg (3.3 lb) para o compartimento
de armazenagem.
 Não exceda a carga máxima de 181
kg (399 lb) no veículo.
PAUM4230
Para-vento Este modelo está equipado com um para-
vento regulável.
Para alterar a posição do para-vento, eleve
o manípulo do trinco do para-vento e des-
lize o para-vento para cima ou para baixo.
Empurre o manípulo do trinco para baixo
quando terminar.NOTACertifique-se de que o para-vento e o ma-
nípulo do trinco estão devidamente fixos
antes de conduzir o veículo.
PAUM4241
Ajuste da forquilha dianteiraA forquilha dianteira está equipada com ca-
vilhas ajustadoras de pré-carga da mola e
parafusos ajustadores da força amortece-
dora de recuo.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.
AVISO
PWA10181
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade de
manobra e perda de estabilidade.Pré-carga da mola
Rode a cavilha ajustadora na direção (a)
para aumentar a pré-carga da mola.
Rode a cavilha ajustadora na direção (b)
para diminuir a pré-carga da mola.
1. Compartimento de armazenagemZAUM1425
1
1. Trinco do para-vento
1
UB4TP0P0.book Page 21 Tuesday, December 10, 2019 11:49 AM

Funções dos controlos e instrumentos
3-22
3
O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto
mais pequena é a distância A, maior é a
pré-carga da mola; quanto maior é a dis-
tância A, menor é a pré-carga da mola. Força amortece
dora de recuo
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte os estalidos na direção
(b).
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
 Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica-
1. Cavilha ajustadora da pré-carga da mola
1. Distância A
1
Ponto de afinação da pré-carga da
mola:
Mínimo (suave):Distância A = 20.0 mm (0.79 in)
Normal:
Distância A = 15.0 mm (0.59 in)
Máximo (dura): Distância A = 5.0 mm (0.20 in)
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 10 estalido(s) na direção (b)
Normal: 6 estalido(s) na direção (b)
Máximo (dura):
0 estalido(s) na direção (b)
UB4TP0P0.book Page 22 Monday, December 2, 2019 4:14 PM

Funções dos controlos e instrumentos
3-23
3
ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.
PAU57944
Ajuste do amortece dorEste amortecedor está equipado com um
anel ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Rode o anel ajustador na direção (a) para
aumentar a pré-carga da mola.
Rode o anel ajustador na direção (b) para
diminuir a pré-carga da mola.
Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor.
NOTAUtilize a chave inglesa especial e a barra de
extensão no jogo de ferramentas para fazer
este ajuste.1. Barra de extensão
2. Chave inglesa especial
3. Anel ajustador de pré-carga da mola
4. Indicador de posiçãoPonto de afinação da pré-carga da
mola: Mínimo (suave):1
Normal: 4
Máximo (dura):
7
7
6
5
4
3
2
1
3
(a)(b)
2
1
4
UB4TP0P0.book Page 23 Monday, December 2, 2019 4:14 PM

Funções dos controlos e instrumentos
3-24
3
Força amortece dora de recuo
Rode o parafuso ajustador na direção (a)
para aumentar a força amortecedora de re-
cuo.
Rode o parafuso ajustador na direção (b)
para diminuir a força amortecedora de re-
cuo.
Para afinar a força amortecedora de recuo,
rode o ajustador na direção (a) até parar e,
em seguida, conte as voltas na direção (b).
NOTAAo rodar o ajustador da força amortecedo-
ra na direção (b), este pode rodar para além
das especificações indicadas; contudo, es-
ses ajustes são ineficazes e podem danifi-
car a suspensão.
AVISO
PWA10222
Este amortece dor contém nitrogénio al-
tamente pressurizad o. Antes de manu-
sear o amortece dor, deve ler e
compreen der as informações que se se-
guem.  Não mexa nem tente abrir o cilin-
dro.
 Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortece dor pod e explo dir
d evi do a pressão excessiva d o gás.
 Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro pod e causar um
fraco desempenho do amorteci-
mento.
 Não descarte o amortece dor danifi-
cad o ou gasto por si próprio. Leve o
amortece dor a um concessionário
Yamaha para qualquer serviço.
PAU84680
Pren ded ores da correia de baga-
gemUtilize os pontos de fixação indicados para
prender os atilhos da bagagem ao veículo.
1. Parafuso ajustador da força amortecedora de recuoPonto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 2.5 volta(s) na direção (b)
Normal:
1 1/4 volta(s) na direção (b)
Máximo (dura): 0 volta(s) na direção (b)
1. Prendedor da correia de bagagem
1
ZAUM1410
UB4TP0P0.book Page 24 Monday, December 2, 2019 4:14 PM

Funções dos controlos e instrumentos
3-25
3
PAU70641
Conector CC auxiliarEste veículo está equipado com um conec-
tor CC auxiliar. Consulte o seu concessio-
nário Yamaha antes de instalar quaisquer
acessórios.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser con duzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e d istrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes d e arrancar. Por
conseguinte, verifique este sistema re- gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
UB4TP0P0.book Page 25 Monday, December 2, 2019 4:14 PM
