YAMAHA MT09 TRACER 2017 Instructieboekje (in Dutch)

Functies van instrumenten en bedieningselementen
3-16
1
234
5
6
7
8
9
10
11
12
2. Druk op de menuschakelaar.
3. Als de urenaanduiding begint te knip- peren, gebruikt u de selectieschake-
laar om de uren in te stellen.
4. Druk op de menuschakelaar en de mi- nutenaanduiding zal gaan knipperen.
5. Gebruik de selectieschakelaar om de minuten in te stellen.
6. Druk op de menuschakelaar om terug te keren naar het instelmodusmenu. Alle weergave-items terugstellen
1. Gebruik de selectieschakelaar om “All
Reset” te markeren.
2. Druk op de menuschakelaar.
3. Gebruik de selectieschakelaar om “YES” te markeren en druk dan op de
menuschakelaar.OPMERKINGDe kilometerteller en klok kunt u niet terug-
stellen.
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetClock
5
55
AM
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetAll Reset
YESNO
U2PPD3D0.book 16 ページ ２０１６年９月２１日　水曜日　午後２時４１分

Functies van instrumenten en bedieningselementen
3-17
1
23
4
5
6
7
8
9
10
11
12
DAU47634
D-mode (rijmodus)D-mode is een elektronisch geregeld motor-
prestatiesys teem met drie modi: (“STD”, “A”
en “B”).
Druk de rijmodusschakel aar “MODE” in om
te wisselen tussen de modi. (Zie pagina
3-18 voor uitleg over de rijmodusschake-
laar.)OPMERKINGMaak uzelf vertrouwd met de werking van
D-mode en de rijmodusschakelaar MODEalvorens het syste em te gebruiken.
Modus “STD”
Modus “STD” is geschikt voor uiteenlopen-
de rijomstandigheden.
Deze modus biedt een soepel en sportief rij- gedrag van het lage- tot het hogetoerenbe-
reik.
Modus “A”
Modus “A” biedt een sp
ortievere motorres-
pons in het lage en middenbereik in verge-
lijking met de modus “STD”.
Modus “B”
Modus “B” biedt een wat minder scherpe
respons in vergelijking met de modus “STD”
voor rijsituaties om die een sensitieve gas-
respons vragen.
DAU1234M
StuurschakelaarsLinks
1. Rijmodusschakelaar “MODE”
1
1. Selectieschakelaar “ / ”
2. Menuschakelaar “MENU”
3. Dimlichtschakelaar/lichtsignaalschakelaar “ / /PASS”
4. Richtingaanwijzerschakelaar “ / ”
5. Claxonschakelaar “ ”
2
1
345
U2PPD3D0.book 17 ページ ２０１６年９月２１日　水曜日　午後２時４１分

Functies van instrumenten en bedieningselementen
3-18
1
234
5
6
7
8
9
10
11
12
Rechts
DAU54201
Dimlichtschakelaar/lichtsignaalschake-
laar “ / /PASS”
Zet deze schakelaar op “ ” voor grootlicht
en op “ ” voor dimlicht.
Als u een grootlichtsignaal wilt geven, drukt
u op de lichtsignaalzijde “PASS” van de
schakelaar terwijl de koplampen op dimlicht
staan.
DAU12461
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te ge ven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar terug naar de middenstand. Om de richting-
aanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat
hij is teruggekeerd in
de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU54212
Stop/Run/Start-schakelaar “ / / ”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en drukt u de
schakelaar vervolgens omlaag naar “ ”.
Zie pagina 5-1 voor startinstructies voordat
u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval, zo-
als wanneer de machine omslaat of als de
gaskabel blijft hangen.
DAU12735
Schakelaar alarmverlichting “ ”
Met de sleutel in de stand “ON” of “ ” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke verkeerssituatie.
LET OP
DCA10062
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-den.
DAU59011
Menuschakelaar “MENU”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de instelmodusweergave
van de multifunctionele meter.
Zie Multifunctionele meter op pagina 3-5
voor meer informatie.
DAU59001
Selectieschakelaar “ / ”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de informatieweergave en
instelmodusweergave van de multifunctio-
nele meter.
Zie Multifunctionele meter op pagina 3-5
voor meer informatie.
DAU77020
Rijmodusschakelaar “MODE”
WAARSCHUWING
DWA15341
Wijzig de rijmodus niet tijdens het rijden.
1. Stop/Run/Start-schakelaar “ / / ”
2. Rijmodusschakelaar “MODE”
3. Schakelaar alarmverlichting “ ”
1
23
U2PPD3D0.book 18 ページ ２０１６年９月２１日　水曜日　午後２時４１分

Functies van instrumenten en bedieningselementen
3-19
1
23
4
5
6
7
8
9
10
11
12
Met deze schakelaar wijzigt u de rijmodus
naar “STD”, “A” of “B” in de onderstaande
volgorde:
STD  A  B  STD
De gasgreep moet volledig gesloten zijn bij
het wijzigen van de rijmodus. (Zie pagina
3-17 voor uitleg over de afzonderlijke rijmo-
di.)OPMERKING
De huidige rijmodus wordt opgeslagen
wanneer de sleutel naar “OFF” wordt
gedraaid.

De geselecteerde modus wordt ge-
toond in de rijmodusweergave. (Ziepagina 3-8.)
DAU12822
KoppelingshendelDe koppelingshendel bevindt zich aan de
linkerzijde van het stuur. Trek de hendel
naar het stuur toe om de koppeling te ont-
koppelen. Laat de hendel los om de koppe-
ling te laten aangrijpen. Voor een soepele
werking van de koppeling moet de hendel
snel ingetrokken worden en langzaam wor-
den losgelaten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-36.)
DAU12872
SchakelpedaalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de
6-traps constant-mesh versnellingsbak op
deze motorfiets.

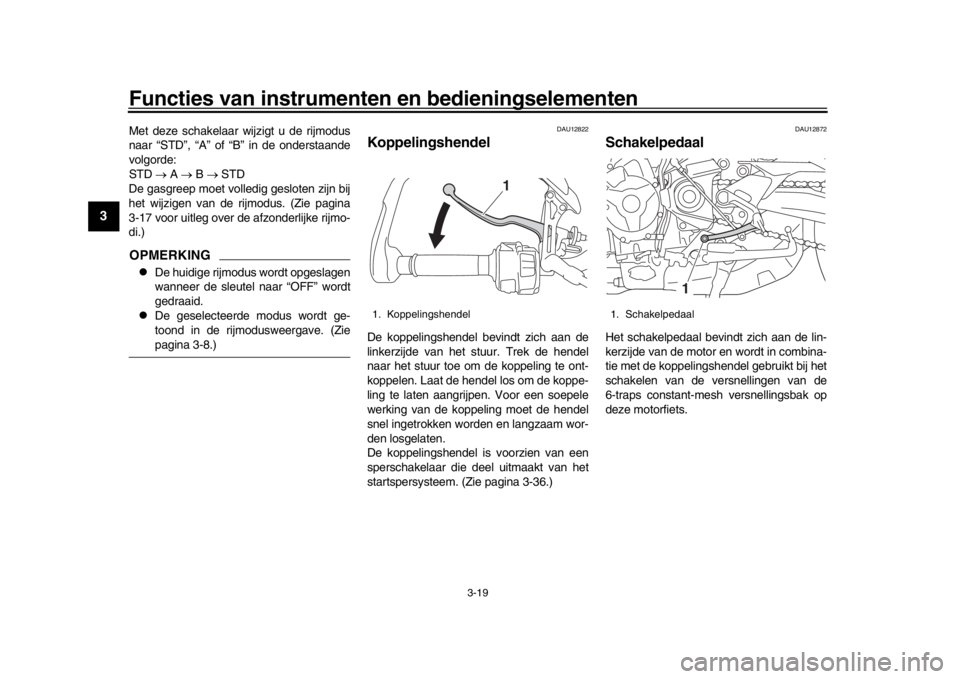

1. Koppelingshendel
1
1. Schakelpedaal
1
U2PPD3D0.book 19 ページ ２０１６年９月２１日　水曜日　午後２時４１分

Functies van instrumenten en bedieningselementen
3-20
1
234
5
6
7
8
9
10
11
12
DAU26825
RemhendelDe remhendel bevindt zich aan de rechter-
zijde van het stuur. Trek de hendel naar de
gasgreep toe om de voorrem te bekrachti-
gen.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de gas-
greep af te stellen, wordt het stelwiel ge-
draaid terwijl de hendel van de gasgreep
vandaan wordt gehouden. Controleer of het
correcte instelpunt op het stelwiel tegen-
over het “ ” merkteken op de remhendel
staat.
DAU12944
RempedaalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU63040
ABSHet Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals con-
ventionele remmen. Bij activering van het
ABS-systeem kan een pu lsatie worden ge-
voeld in de remhendel of het rempedaal. Ga
in dat geval door met remmen en laat het
ABS-systeem het werk doen. Ga niet “pom-
pend” remmen, dit vermindert de remeffec-
tiviteit.
WAARSCHUWING
DWA16051
Houd altijd een veilige afstand tot voor-
liggers, zelfs als uw voertuig is uitgerust
met ABS.
Het ABS-systeem functioneert het
effectiefst over lange remwegen.

Op bepaalde oppervlakken, zoals
slechte wegen of grindwegen, kan
de remafstand met het ABS-sy-
steem langer zijn dan zonderABS-systeem.
Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.

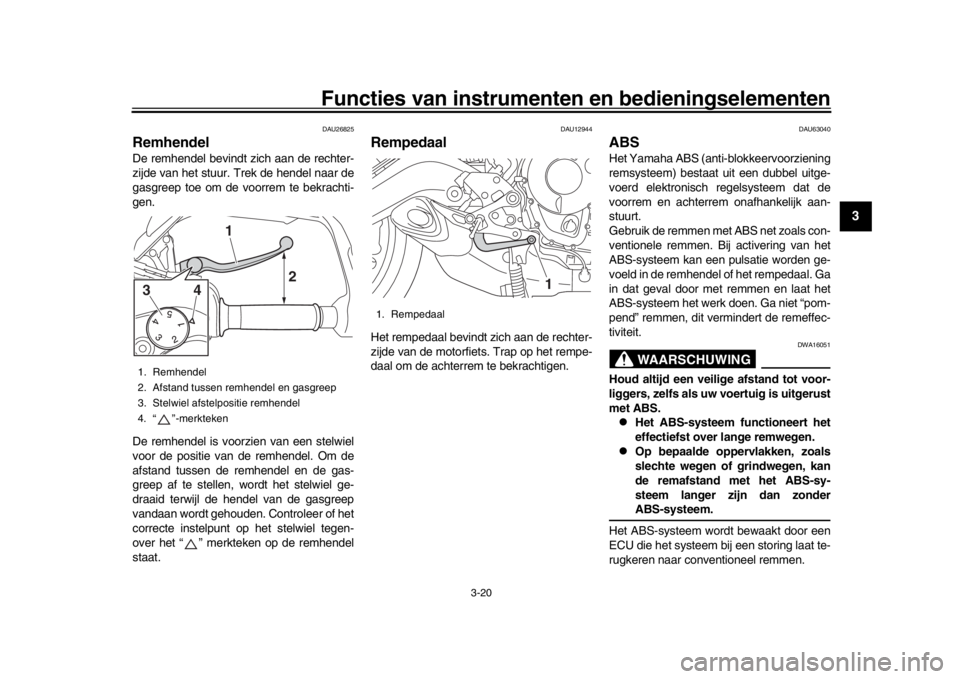

1. Remhendel
2. Afstand tussen remhendel en gasgreep
3. Stelwiel afstelpositie remhendel
4. “ ”-merkteken
2
3
4
1
1. Rempedaal
1
U2PPD3D0.book 20 ページ ２０１６年９月２１日　水曜日　午後２時４１分

Functies van instrumenten en bedieningselementen
3-21
1
23
4
5
6
7
8
9
10
11
12
OPMERKING
Het ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel op
“ON” is gezet en het voertuig rijdt met
een snelheid van 10 km/h (6 mi/h) of
hoger. Tijdens deze test hoort u een
“klikkend” geluid van de hydraulische
regeleenheid en wanneer u de rem-
hendel of het rempedaal licht bedient,
kan een trilling in de hendel of het pe-
daal voelbaar zijn. Dit duidt niet op een
storing.

Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-tact op met uw Yamaha dealer.
LET OP
DCA20100
Let op dat de wielsensor en de rotor van
de wielsensor niet beschadigd raken,
anders kan het ABS-systeem niet meernaar behoren werken.
DAU76313
TractieregelingDe tractieregeling (TCS) draagt bij aan het
behouden van grip bij het optrekken op
gladde oppervlakken, zoals onverharde of
natte wegen. Wanneer sensoren detecte-
ren dat het achterwiel begint te slippen (on-
gecontroleerde slip), grijpt de tractieregeling
in door het motorvermogen te reguleren tot-
dat de grip is hersteld.
WAARSCHUWING
DWA15432
De tractieregeling vormt geen vervan-
ging voor verstandig rijgedrag dat is
aangepast aan de omstandigheden. De
tractieregeling biedt geen bescherming
tegen gripverlies door te snel ingaan van
bochten, snel optrekken bij schuin over-
hangen of door remmen, en kan wegglij-
den van het voorwiel niet voorkomen.
Rijd altijd voorzichtig op oppervlakken
die mogelijk glad kunnen zijn en vermijdbijzonder gladde oppervlakken.

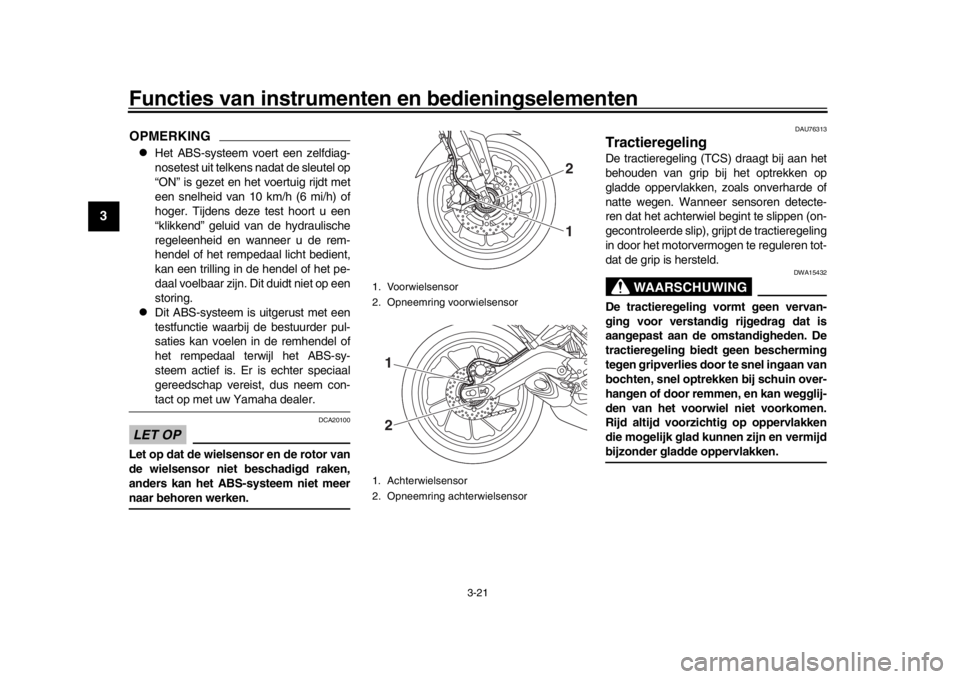

1. Voorwielsensor
2. Opneemring voorwielsensor
1. Achterwielsensor
2. Opneemring achterwielsensor
21
12
U2PPD3D0.book 21 ページ ２０１６年９月２１日　水曜日　午後２時４１分

Functies van instrumenten en bedieningselementen
3-22
1
234
5
6
7
8
9
10
11
12

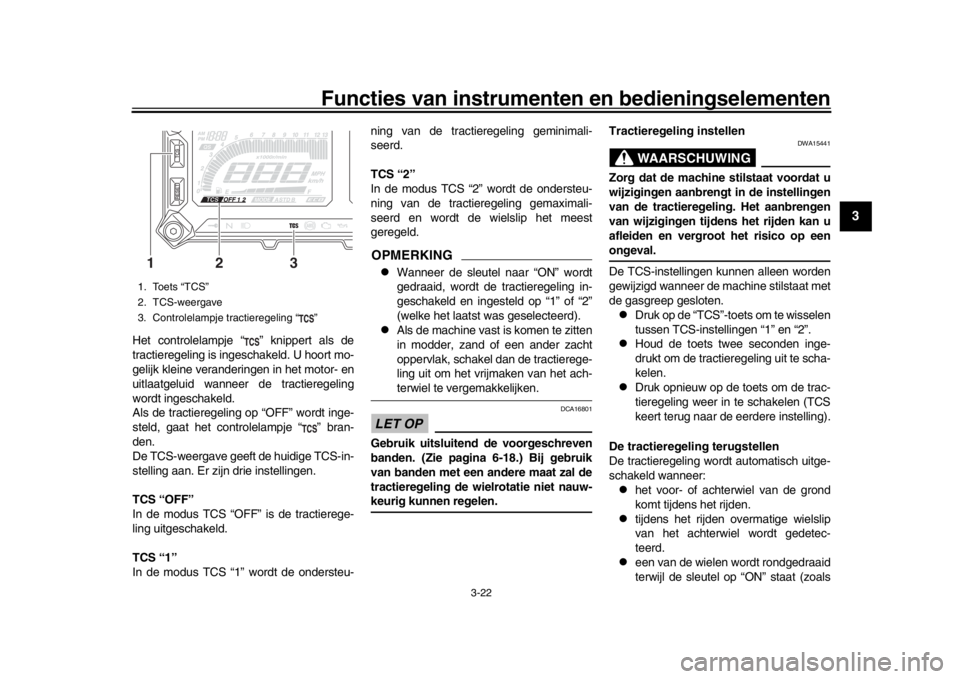

Het controlelampje “ ” knippert als de
tractieregeling is inges chakeld. U hoort mo-
gelijk kleine veranderingen in het motor- en
uitlaatgeluid wanneer de tractieregeling
wordt ingeschakeld.
Als de tractieregeling op “OFF” wordt inge-
steld, gaat het controlelampje “ ” bran-
den.
De TCS-weergave geeft de huidige TCS-in-
stelling aan. Er zijn drie instellingen.
TCS “OFF”
In de modus TCS “OFF” is de tractierege-
ling uitgeschakeld.
TCS “1”
In de modus TCS “1” wordt de ondersteu- ning van de tractieregeling geminimali-
seerd.
TCS “2”
In de modus TCS “2” wordt de ondersteu-
ning van de tractier
egeling gemaximali-
seerd en wordt de wielslip het meest
geregeld.
OPMERKING
Wanneer de sleutel naar “ON” wordt
gedraaid, wordt de tractieregeling in-
geschakeld en ingesteld op “1” of “2”
(welke het laatst was geselecteerd).

Als de machine vast is komen te zitten
in modder, zand of een ander zacht
oppervlak, schakel dan de tractierege-
ling uit om het vrijmaken van het ach-terwiel te vergemakkelijken.
LET OP
DCA16801
Gebruik uitsluitend de voorgeschreven
banden. (Zie pagina 6-18.) Bij gebruik
van banden met een andere maat zal de
tractieregeling de wielrotatie niet nauw-keurig kunnen regelen. Tractieregeling instellen
WAARSCHUWING
DWA15441
Zorg dat de machine stilstaat voordat u
wijzigingen aanbrengt in de instellingen
van de tractieregeling. Het aanbrengen
van wijzigingen tijdens het rijden kan u
afleiden en vergroot het risico op eenongeval.
De TCS-instellingen kunnen alleen worden
gewijzigd wanneer de machine stilstaat met
de gasgreep gesloten.
Druk op de “TCS”-toets om te wisselen
tussen TCS-instellingen “1” en “2”.

Houd de toets twee seconden inge-
drukt om de tractieregeling uit te scha-
kelen.

Druk opnieuw op de toets om de trac-
tieregeling weer in te schakelen (TCS
keert terug naar de eerdere instelling).
De tractieregeling terugstellen
De tractieregeling word t automatisch uitge-
schakeld wanneer:

het voor- of achterwiel van de grond
komt tijdens het rijden.

tijdens het rijden overmatige wielslip
van het achterwiel wordt gedetec-
teerd.

een van de wielen wordt rondgedraaid
terwijl de sleutel op “ON” staat (zoals
1. Toets “TCS”
2. TCS-weergave
3. Controlelampje tractieregeling “ ”13
2
U2PPD3D0.book 22 ページ ２０１６年９月２１日　水曜日　午後２時４１分

Functies van instrumenten en bedieningselementen
3-23
1
23
4
5
6
7
8
9
10
11
12
bij het uitvoeren van onderhoud).
Als de tractieregeling wordt uitgeschakeld,
gaan zowel het controlelampje “ ” als het
waarschuwingslampje “ ” branden.
Probeer als dit gebeurt het systeem als
volgt terug te stellen. 1. Stop de machine en draai de sleutel
naar “OFF”.
2. Wacht enkele seconden en draai dan de sleutel terug naar “ON”.
3. Het controlelampje “ ” dient uit te gaan en het systeem dient te worden
ingeschakeld.
OPMERKINGAls het controlelampje “ ” na het terug-
stellen blijft branden, kan nog steeds met de machine worden gereden; laat de machine
echter zo snel mogelijk nakijken door uw
Yamaha dealer.
4. Laat een Yamaha dealer het voertuig nakijken en het controlelampje “ ”
uitschakelen.
DAU13075
TankdopOpenen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tankdop1. Druk de tankdop in positie met de sleu-
tel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.OPMERKINGDe tankdop kan alleen worden gesloten met
de sleutel in het slot. Bovendien kan de

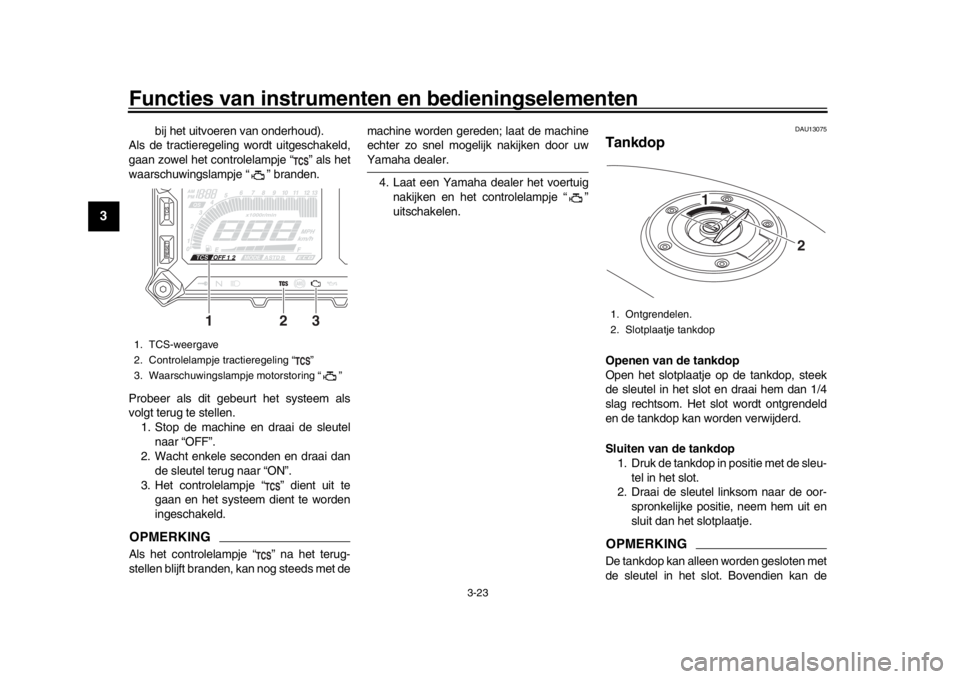

1. TCS-weergave
2. Controlelampje tractieregeling “ ”
3. Waarschuwingslampje motorstoring “ ”
12
3
1. Ontgrendelen.
2. Slotplaatje tankdop
2
1
U2PPD3D0.book 23 ページ ２０１６年９月２１日　水曜日　午後２時４１分

Functies van instrumenten en bedieningselementen
3-24
1
234
5
6
7
8
9
10
11
12
sleutel niet worden uitgenomen als de tank-dop niet correct gesloten en vergrendeld is.
WAARSCHUWING
DWA11092
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstoflek-kage ontstaat brandgevaar.
DAU13222
BrandstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om bra nd en ontploffing te
voorkomen en het letselrisico tijdens hettanken te verlagen.
1. Zet alvorens te tanken de motor af en zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol. Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt. 3. Veeg uitgestroomde brandstof onmid-
dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen

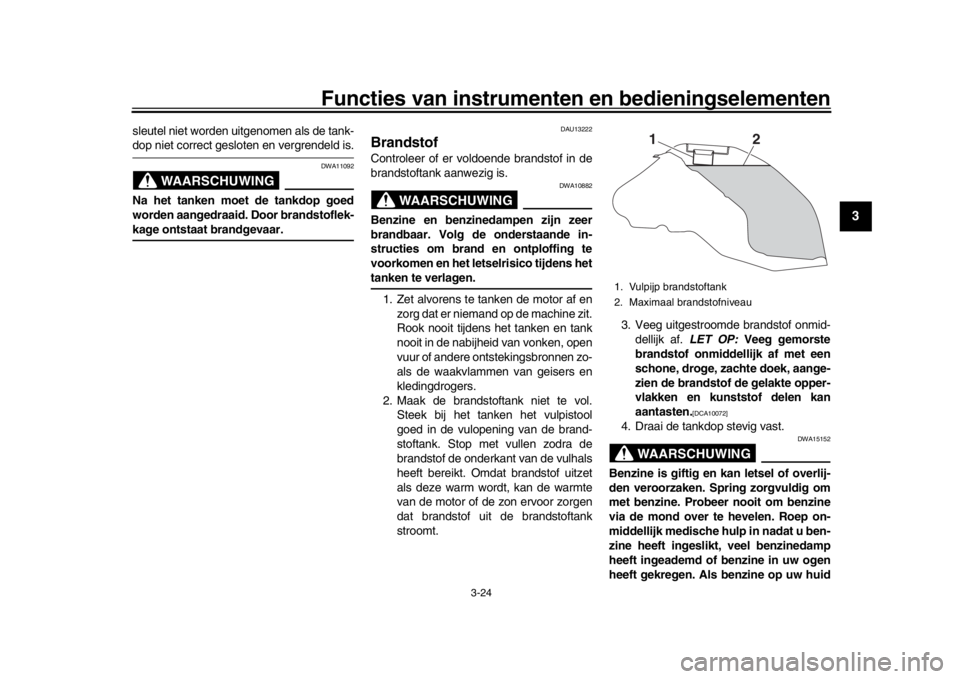

heeft gekregen. Als benzine op uw huid1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
1
2
U2PPD3D0.book 24 ページ ２０１６年９月２１日　水曜日　午後２時４１分

Functies van instrumenten en bedieningselementen
3-25
1
23
4
5
6
7
8
9
10
11
12
terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kledingmorst, trek dan andere kleding aan.
DAU75300
LET OP
DCA11401
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
OPMERKING
Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).

Controleer bij het tanken of het vulpi-stool dezelfde markering draagt.
Uw Yamaha motorblok is gebouwd op het
gebruik van loodvrije superbenzine met een
octaangetal van RON 95 of hoger. Als de
motor gaat detoneren (pingelen), gebruik
dan benzine van een ander merk. Door
loodvrije benzine te gebruiken gaan bou-
gies langer mee en blijven de onderhouds-
kosten beperkt.
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol. Gas-
ohol met ethanol kan worden gebruikt, mits het ethanolgehalte niet hoger is dan 10%
(E10). Gasohol met methanol wordt niet
aangeraden door Yamaha aangezien deze
schade kan toebrengen aan het brandstof-
systeem of problemen kan opleveren met
de voertuigprestaties.
Voorgeschreven brandstof: Loodvrije superbenzine (gasohol
[E10] acceptabel)
Inhoud brandstoftank:
18 L (4.8 US gal, 4.0 Imp. gal)
Brandstofreserve: 2.6 L (0.69 US gal, 0.57 Imp.gal)
E10
U2PPD3D0.book 25 ページ ２０１６年９月２１日　水曜日　午後２時４１分
