Instrument och kontrollfunktioner
3-3
3
För att låsa upp styrningenTryck in nyckeln och vrid den till “OFF” i lä-
get “LOCK”.
MAU65680
(Parkering)
Fordonets varningsblinkers kan slås på,
men alla andra elektriska system är av-
stängda. Det går att ta ur nyckeln.
Styrningen måste vara låst innan nyckeln
kan vridas till “ ”.
VIKTIGT
MCA22330
Batteriet kan laddas ur om varningsblin-
kerslamporna används under en längre
tid.
MAU66055
Omkopplare på styrhandtagenVänster Höger
MAU85481
Knapp för avbländn
ing/helljusblink
“ / /PASS”
Ställ in kontakten på “ ” för helljus
och “ ” för halvljus.
Om du vill blinka med helljuset trycker du
ned knappen till “PASS” när halvljuset är
tänt.TIPSNär knappen ställs in på halvljus tänds bara
de två yttre strålkastarna. När knappen
ställs in på helljus tänds även de två inre
strålkastarna.
1. Tryck.
2. Vrid.
1 2

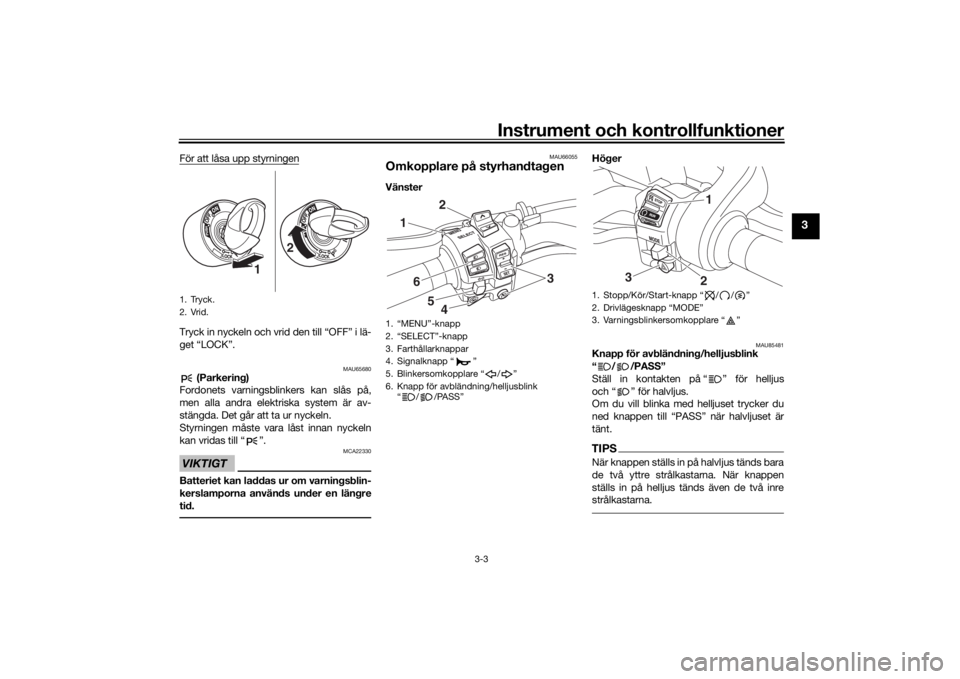

1. “MENU”-knapp
2. “SELECT”-knapp
3. Farthållarknappar
4. Signalknapp “ ”
5. Blinkersomkopplare “ / ”
6. Knapp för avbländning/helljusblink
“ / /PASS”
1
2
34
5
6
1. Stopp/Kör/Start-knapp “ / / ”
2. Drivlägesknapp “MODE”
3. Varningsblinkersomkopplare “ ”
1
3
2
UBD5M1M0.book Page 3 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-4
3
MAU66040
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU66030
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU66061
Stopp/Kör/Start-knapp “ / / ”
Ställ in knappen på “ ” och tryck ned
knappen mot “ ” när du vill dra igång mo-
torn med startmotorn. Se sidan 5-2 för star-
tinstruktioner före start av motorn.
Ställ in knappen på “ ” när du vill stoppa
motorn i en nödsituation, exempelvis om
fordonet välter eller gasreglaget kärvar.
MAU66010
Varningsblinkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, an-
vänd omkopplaren för att sätta på var-
ningsblinkers (alla blinkerslampor blinkar
samtidigt).Varningsblinkers används för att påkalla
uppmärksamhet för andra förare om du har
stannat med fordonet på platser där du kan
utgöra en trafikfara.
VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batteriet kan laddas ur.
MAU84250
Farthållarsystemets strömställare
Se sidan 3-7 för en beskrivning av farthål-
larsystemet.
MAU84521
“MENU”-knapp
Knappen används för att ändra inställning-
ar på multifunktionsmätaren. (Se sidan 3-9.)
MAU84530
“SELECT”-knapp
Knappen används för att ändra inställning-
ar på multifunktionsmätaren. (Se sidan 3-9.)
MAU84260
Drivlägesknappen “MODE”
Se sidan 3-16 för en förklaring av varje driv-
läge.
MAU4939J
Indikeringslampor och varnings-
lampor
MAU11032
Indikeringslampor för blinkers “ ” och
“”
Indikeringslamporna blinkar när motsva-

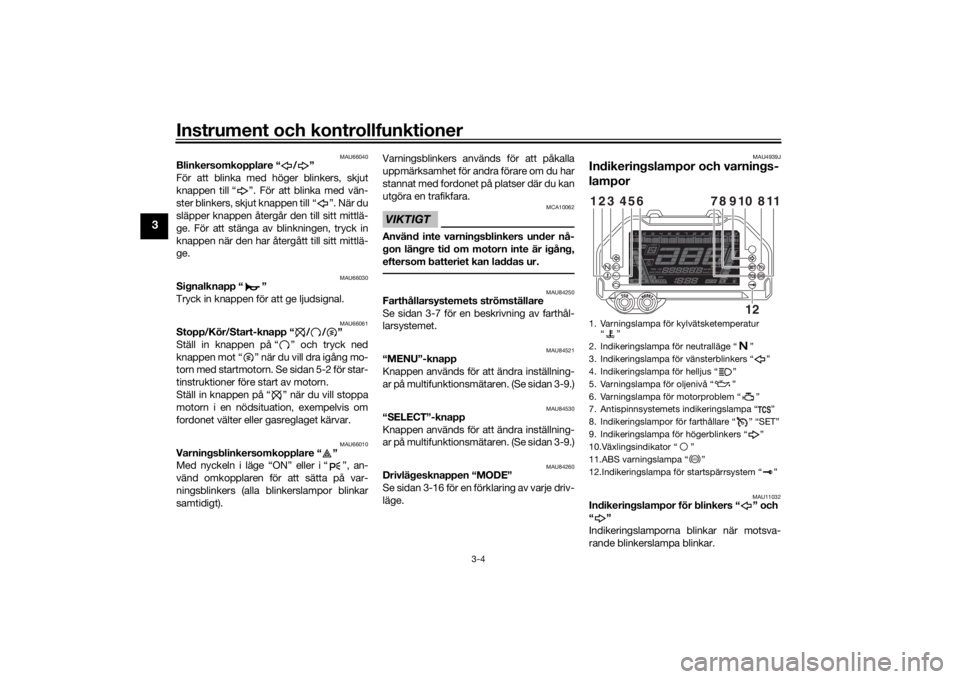

rande blinkerslampa blinkar.1. Varningslampa för kylvätsketemperatur
“”
2. Indikeringslampa för neutralläge “ ”
3. Indikeringslampa för vänsterblinkers “ ”
4. Indikeringslampa för helljus “ ”
5. Varningslampa för oljenivå “ ”
6. Varningslampa för motorproblem “ ”
7. Antispinnsystemets indikeringslampa “ ”
8. Indikeringslampor för farthållare “ ” “SET”
9. Indikeringslampa för högerblinkers “ ”
10.Växlingsindikator “ ”
11.ABS varningslampa “ ”
12.Indikeringslampa för startspärrsystem “ ”123
654
118
910
78
12
ABS
UBD5M1M0.book Page 4 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-5
3
MAU11061
Indikeringslampa för neutralläge “ ”
Denna indikeringslampa tänds när växeln
ligger i friläge.
MAU11081
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU11259
Varningslampa för oljenivå “ ”
Varningslampan tänds om motoroljans nivå
är låg. Fyll på motorolja så fort som möjligt
för att förhindra motorskador.
Även om du har tillräckligt mycket olja i mo-
torn kan varningslampan för oljenivå blinka
om du kör i en backe eller om du accelere-
rar eller bromsar kraftigt, med detta är inget
fel. Om ett problem har upptäckts i kretsen
för oljeavkänning kommer varningslampan
för oljenivå att blinka. Om detta inträffar, låt
en Yamaha-återförsäljare kontrollera mo-
torcykeln.TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa ef-
ter det att du kontrollera t att oljenivån är rätt
(se sidan 6-11) ska du be en Yamaha-åter-
försäljare kontrollera fordonet.
MAU58402
Indikeringslampor för farthållare “ ”
och “SET”
Dessa indikeringslampor tänds när farthål-
laren är aktiverad. (Se sidan 3-7.)TIPSNär fordonet slås på bör de här lamporna
tändas i några sekunder och sedan slock-
na. Om lamporna inte tänds bör du låta en
Yamaha-återförsäljare kontrollera fordonet.
MAU11449
Varningslampa för kylvätsketemperatur
“”
Varningslampan tänds om motorn över-
hettas. Om det inträffar måste du stanna
motorn omedelbart och låta den kallna.
(Se sidan 6-35.)
Kylfläktarna startas och stoppas automa-
tiskt beroende på kylvätsketemperaturen
på fordon med kylfläkt.TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa
ska du låta en Yamaha-återförsäljare kon-
trollera fordonet.
VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.
MAU79311
Varningslampa för motorproblem “ ”
Varningslampan tänds om ett fel avkänns i
motorn. Låt en Yamaha -återförsäljare kon-
trollera det inbyggda diagnostiksystemet
om det inträffar.TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
den inte gör det ska du låta en Yamaha-
återförsäljare kontrollera fordonet.
MAU69895
ABS-varningslampa “ ”
Varningslampan tänds när fordonet startas
och slocknar när du börjar köra. Om var-
ningslampan tänds när du kör, kan det vara
fel på det låsningsfria bromssystemet.
VARNING
MWA16043
Om ABS-varningslampan inte slocknar
efter 10 km/h (6 mi/h) eller om varnings-
lampan tänds under körning:
ABS
UBD5M1M0.book Page 5 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-9
3
Automatisk inaktivering av farthållarsyste-metFarthållarsystemet för denna modell är
elektroniskt styrt och länkat till de andra
styrsystemen. Farthållarsystemet inaktive-
ras automatiskt under följande förhållan-
den: Farthållarsystemet ka n inte bibehålla
den inställda marschfarten.
 Slirning eller hjulspinn avkänns. (Om
antispinnsystemet inte har stängts av
så arbetar antispinnsystemet.)
 Motorns start-/stoppknapp ställs in
på “ ”-läge.
 Motorn stannar.
 Sidostödet är nedfällt.
När du kör med farthållaren och farthållaren
inaktiveras i enlighet med omständigheter-
na ovan kommer “ ”-indikeringslampan
att slockna och “SET”-indikeringslampan
att blinka i 4 sekunder för att sedan slock-
na.
När du inte kör med farthållaren och mo-
torns start-/stoppknapp ställs in på “ ”-lä-
get, motorn stannar eller sidostödet fälls
ned kommer “ ”-indikeringslampan att
slockna (“SET”-indikeringslampan kommer
inte att blinka).
Om farthållarsystemet inaktiveras automa-
tiskt, stanna och kontrollera att ditt fordon
är i gott skick. Aktivera farthållarsystemet med farthållar-
strömbrytaren om systemet ska användas
på nytt.
TIPSI vissa fall kan farthållarsystemet eventuellt
inte bibehålla den inställda marschfarten
vid körning i uppförsbackar eller nedförs-
backar.
 Vid körning i uppförsbackar kan den
faktiska körhastigheten eventuellt bli
lägre än den inställda marschfarten.
Använd gasen för att accelerera till
önskad körhastighet om detta inträf-
far.
 Vid körning i nedförsbackar kan den
faktiska körhastigheten eventuellt bli
högre än den inställda marschfarten.
Om detta inträffar kan inte inställ-
ningsknappen användas för att justera
den inställda marschfarten. Ansätt
bromsarna för att minska körhastighe-
ten. När bromsarna ansätts så inakti-
veras farthållarsystemet.
MAU84540

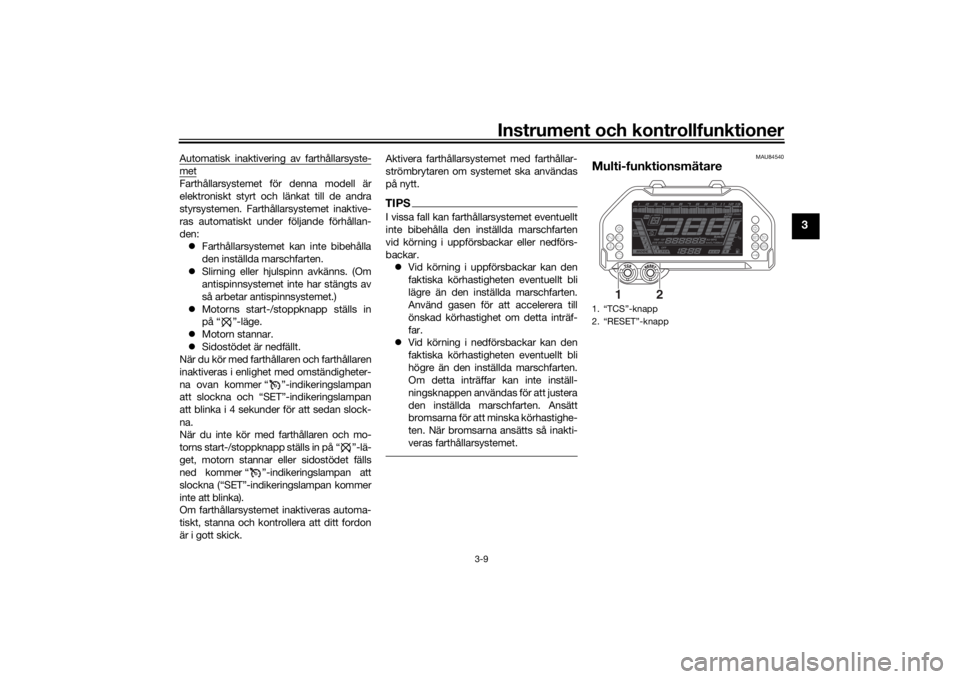

Multi-funktionsmätare1. “TCS”-knapp
2. “RESET”-knapp
1
2
UBD5M1M0.book Page 9 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-31
3
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAU57952
Avstängningssystem för tänd-
kretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPS Denna kontroll är mest tillförlitlig om
motorn är varm.
 Se sidorna 3-2 och 3-3 för information
om strömställarens användning.
UBD5M1M0.book Page 31 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-32
3

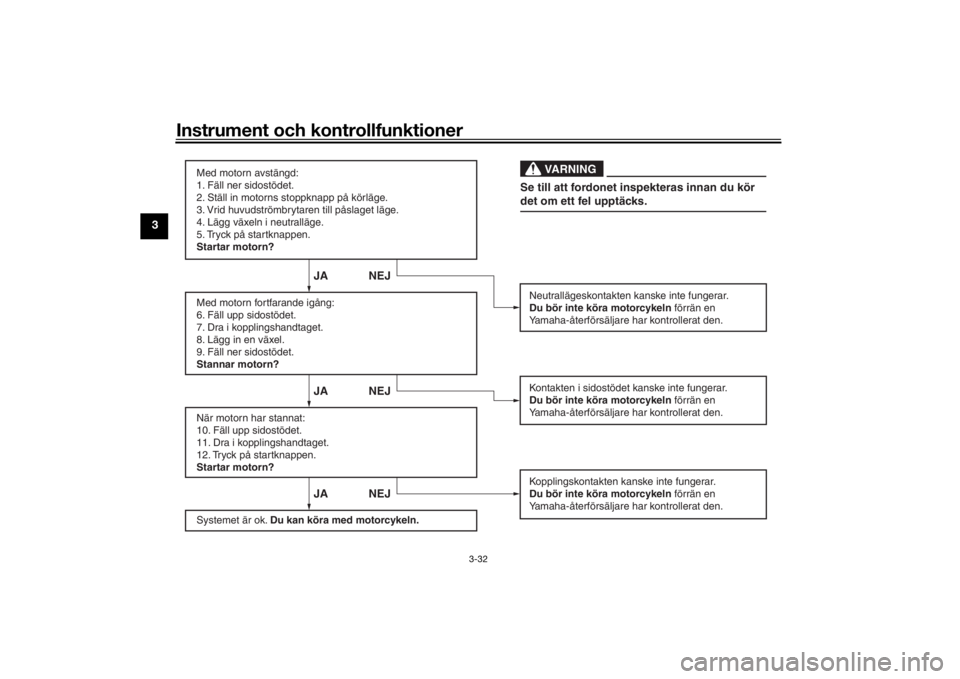

JA NEJ JA NEJ JA NEJ
VARNING
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på körläge.
3. Vrid huvudströmbrytaren till påslaget läge.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?Neutrallägeskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Dra i kopplingshandtaget.
8. Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dra i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Systemet är ok. Du kan köra med motorcykeln.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
UBD5M1M0.book Page 32 Friday, October 25, 2019 2:54 PM

Hantering och viktiga punkter vid körning
5-2
5
MAU86590
Starta motornTändkretsens avstängningssystem gör att
det går att starta när: växeln ligger i neutralläge eller
 en växel ligger i, sidostödet är uppfällt
och kopplingshandtaget trycks in.
Starta motorn1. Vrid huvudströmbrytaren till påslaget läge och ställ in motorns stoppknapp
på körläget.
2. Kontrollera att indikatorn och var- ningslamporna tänds i några sekunder
och sedan slocknar. (Se sidan 3-4.)TIPSStarta inte motorn om varningslam-
pan för motorproblem eller oljenivå
fortsätter att lysa.
 ABS-varningslampan ska tändas och
lysa tills fordonet når en hastighet på
10 km/h (6 mi/h).VIKTIGT
MCA24110
Om en varnings- eller indikatorlampa
inte fungerar så som beskrivs ovan ska
du låta en Yamaha-återförsäljare kon-
trollera fordonet.3. Lägg växeln i neutralläge. 4. Starta motorn genom att trycka på
startknappen.
5. Släpp startknappen när motorn startar eller efter 5 sekunder. Vänta i 10 sek-
under på att batterispänningen ska
återställas innan du trycker på knap-
pen igen.
VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
MAUM3632
TIPSDen här modellen är utrustad med: en lutningsavkännare. Lutningsavkän-
naren stoppar motorn i händelse av
att fordonet välter. Om det händer
tänds motorns felvarningslampa, men
det beror inte på ett fel. Stäng av och
slå på strömmen till fordonet för att
återställa varningslampan. Om detta
inte görs kommer motorn inte att star-
ta även om motorn går runt när start-
knappen trycks in.
 ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Tryck bara på startknappen för att
starta om motorn om den stannar.
UBD5M1M0.book Page 2 Friday, October 25, 2019 2:54 PM

Periodiskt underhåll och justering
6-12
6

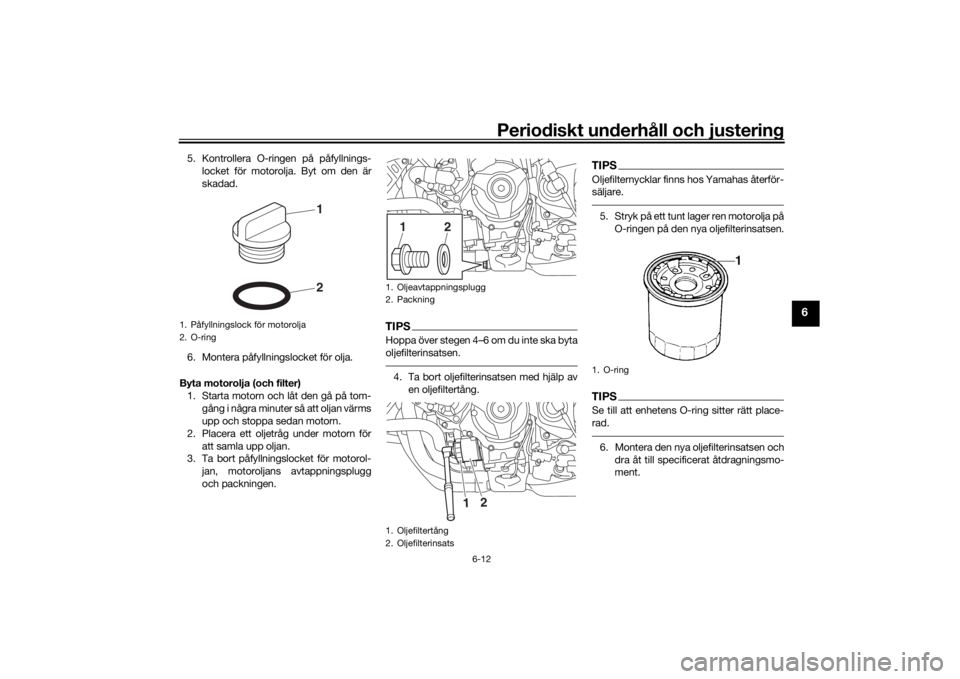

5. Kontrollera O-ringen på påfyllnings-locket för motorolja. Byt om den är
skadad.
6. Montera påfyllningslocket för olja.
Byta motorolja (och filter) 1. Starta motorn och låt den gå på tom- gång i några minuter så att oljan värms
upp och stoppa sedan motorn.
2. Placera ett oljetråg under motorn för att samla upp oljan.
3. Ta bort påfyllningslocket för motorol-
jan, motoroljans avtappningsplugg
och packningen.
TIPSHoppa över stegen 4–6 om du inte ska byta
oljefilterinsatsen.4. Ta bort oljefilterinsatsen med hjälp aven oljefiltertång.
TIPSOljefilternycklar finns hos Yamahas återför-
säljare.5. Stryk på ett tunt lager ren motorolja påO-ringen på den nya oljefilterinsatsen.TIPSSe till att enhetens O-ring sitter rätt place-
rad.6. Montera den nya oljefilterinsatsen ochdra åt till specificerat åtdragningsmo-
ment.
1. Påfyllningslock för motorolja
2. O-ring
21
1. Oljeavtappningsplugg
2. Packning
1. Oljefiltertång
2. Oljefilterinsats
1
2
2
1
1. O-ring
UBD5M1M0.book Page 12 Friday, October 25, 2019 2:54 PM

10-1
10
RegisterAABS ....................................................... 3-19
ABS-varningslampa ................................ 3-5
Antispinnsystem ................................... 3-20
Antispinnsystemets indikeringslampa .... 3-6
Avstängningssystem för tändkrets ....... 3-31BBackspeglar .......................................... 3-27
Batteri ................................................... 6-28
Blinkersomkopplare ................................ 3-4
Bränsle .................................................. 3-22
Bränsleförbrukning, tips för att sänka .... 5-4
Bränsletankens överfyllningsslang ....... 3-23
Bromshandtag ...................................... 3-18
Bromshandtagets spel, kontroll............ 6-20
Bromsljuskontakter ............................... 6-20
Broms- och kopplingshandtag, kontroll av och smörjning ................... 6-25
Bromspedal .......................................... 3-18
Bromspedal och växelpedal, kontroll av och smörjning ................... 6-25
Bromsvätska, byte ................................ 6-22
Bromsvätskenivå, kontroll av ................ 6-21DDäck...................................................... 6-16
Dataregistrering, fordon .......................... 9-2
Delarnas placering .................................. 2-1
Diagnoskontakt ....................................... 9-2
D-läge (körläge)..................................... 3-16
Drivlägesknapp ....................................... 3-4FFarthållarsystem ..................................... 3-7
Farthållarsystemets strömställare ........... 3-4
Felsökning............................................. 6-33 Felsökningsschema.............................. 6-34
Fordonets lampor ................................. 6-32
Försiktighet med matta färger ................ 7-1
Förvaring ................................................ 7-3
Förvaringsfack ...................................... 3-26
Framgaffel, justering ............................. 3-27
Framgaffel, kontroll av .......................... 6-27
GGashandtagets spel, kontroll ............... 6-15
Gashandtag och kabel, kontroll av
och smörjning .................................... 6-25HHjälmhållarkabel ................................... 3-26
Hjul ....................................................... 6-19
Hjullager, kontroll ................................. 6-28
Huvudströmbrytare/styrlås ..................... 3-2IIdentifikationsnummer ............................ 9-1
Indikeringslampa för helljus.................... 3-5
Indikeringslampa för neutralläge ............ 3-5
Indikeringslampa för startspärrsystem .... 3-6
Indikeringslampor för blinkers ................ 3-4
Indikeringslampor för farthållare............. 3-5
Indikeringslampor och varningslampor ... 3-4
Inkörning av motorn ............................... 5-1KKablar, kontroll av och smörjning ......... 6-24
Kanister ................................................ 6-11
Katalysator ........................................... 3-24
Kedja, rengöring och smörjning ........... 6-24
Kedjespänning...................................... 6-23
Knapp för avbländning/helljusblink ........ 3-3
Kontroll av bromsbelägg, fram och bak ..................................................... 6-20 Kopplingshandtag .................................3-17
Kopplingshandtagets spel, justering ....6-19
Kylvätska...............................................6-14
LLikströmsuttag ......................................3-30
Luftfilter .................................................6-15MMENU-knapp ..........................................3-4
Motorcykelns identifikationsnummer ......9-1
Motorn överhettas.................................6-35
Motorns serienummer .............................9-1
Motorolja ...............................................6-11
Multi-funktionsmätare .............................3-9OOmkopplare på styrhandtagen ...............3-3PPanel, lossa och sätta fast ......................6-9
Parkering .................................................5-4SSadlar ....................................................3-24
Säkerhetsinformation ..............................1-1
Säkringar, byta ......................................6-30
SELECT-knapp .......................................3-4
Sidostöd................................................3-31
Sidostöd, kontroll och smörjning ..........6-26
Signalknapp ............................................3-4
Skötsel ....................................................7-1
Snabbväxlingssystem ...........................3-17
Specifikationer ........................................8-1
Stabilisatorstag ..............
.......................6-32
Starta motorn ..........................................5-2
Startspärrsystem.....................................3-1
Stopp/Kör/Start-knapp ...........................3-4
Stötdämpare, justering .........................3-28
UBD5M1M0.book Page 1 Friday, October 25, 2019 2:54 PM
