YAMAHA NIKEN GT 2019 Betriebsanleitungen (in German)

Funktionen der Instru mente un d Be dienun gselemente
3-26
3
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- und Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig un d kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
g en Sie Benzin niemals mit dem Mun d an. Falls S
ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet o der etwas Benzin in Ihre
Au gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, b etroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dun g, b etroffene Klei dun gsstü-
cke wechseln.
GAU75300
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Geb rauch verbleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen d es Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.

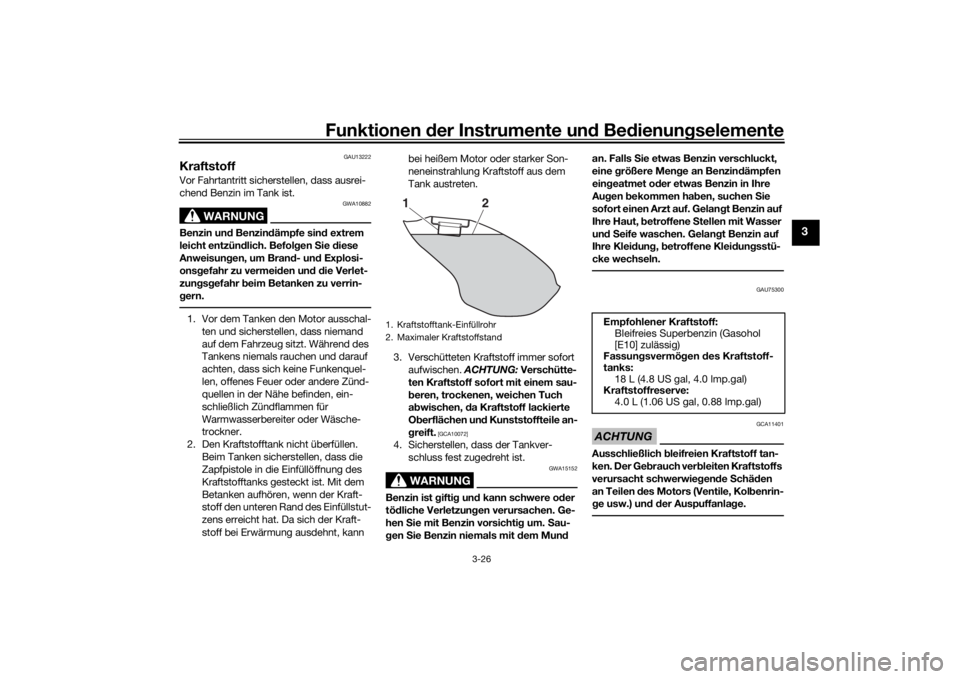

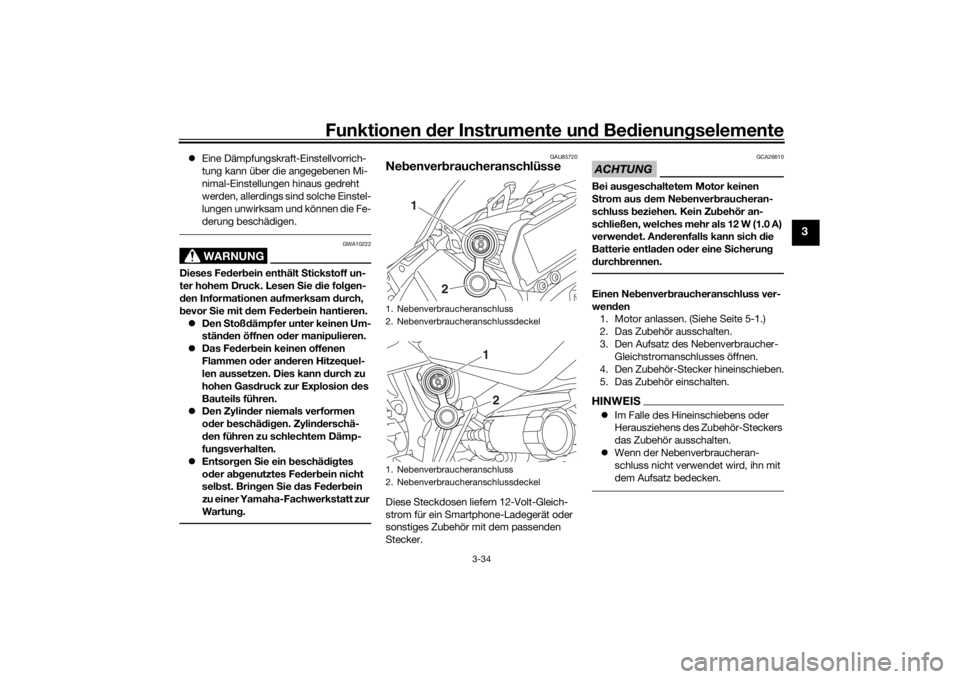

1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
1
2
Empfohlener Kraftstoff:
Bleifreies Superbenzin (Gasohol
[E10] zulässig)
Fassun gsvermö gen des Kraftstoff-
tanks: 18 L (4.8 US gal, 4.0 lmp.gal)
Kraftstoffreserve:
4.0 L (1.06 US gal, 0.88 lmp.gal)
UB5BG0G0.book Page 26 Monday, September 3, 2018 5:29 PM

Funktionen der Instru mente un d Be dienun gselemente
3-27
3

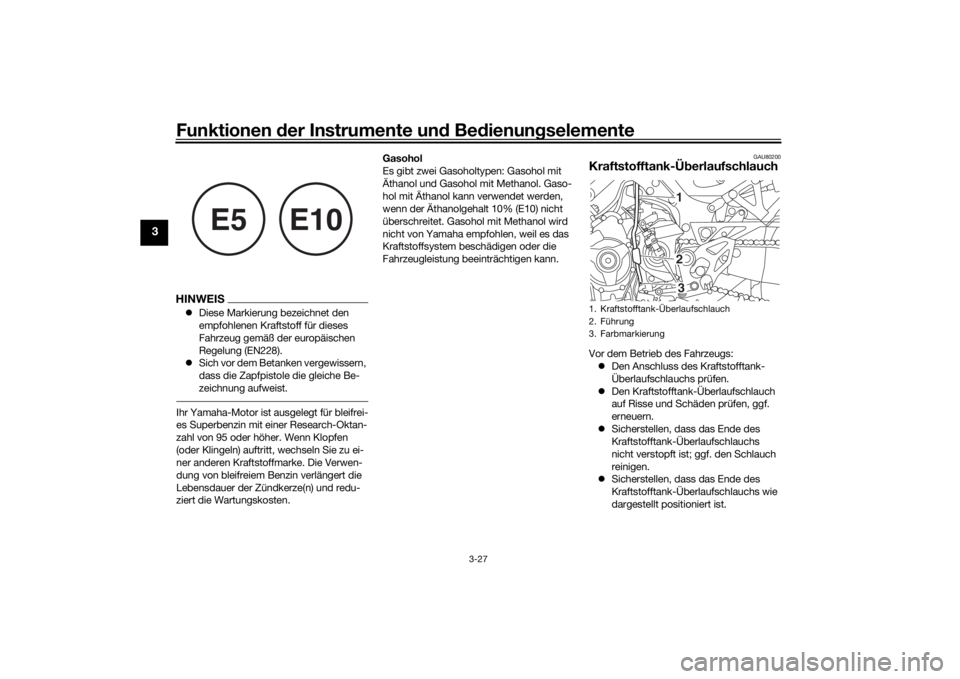

HINWEIS Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
 Sich vor dem Betanken vergewissern,
dass die Zapfpistole die gleiche Be-
zeichnung aufweist.Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten. Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
GAU80200
Kraftstofftank-Ü
berlaufschlauchVor dem Betrieb des Fahrzeugs:
 Den Anschluss des Kraftstofftank-
Überlaufschlauchs prüfen.
 Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
 Sicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen.
 Sicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs wie
dargestellt positioniert ist.
E5
E10
1. Kraftstofftank-Überlaufschlauch
2. Führung
3. Farbmarkierung
321
UB5BG0G0.book Page 27 Monday, September 3, 2018 5:29 PM

Funktionen der Instru mente un d Be dienun gselemente
3-28
3
HINWEISWeitere Informationen zum Kanister siehe
Seite 6-11.
GAU13434
KatalysatorDieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrieb
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennung en:
 Das Fahrzeug niemals in der Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
 Das Fahrzeug nach Möglichkeit so
parken, d ass Fußgän ger o der Kin-
d er nicht mit dem heißen Auspuff in
Berührun g kommen können.
 Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, b evor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
 Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan gem L
eerlaufbetrie b kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Ge brauch ver bleiten Benzins verur-
sacht nicht reparier bare Schä den am
A bgaskatalysator.
UB5BG0G0.book Page 28 Monday, September 3, 2018 5:29 PM

Funktionen der Instru mente un d Be dienun gselemente
3-29
3
GAU84580
S itz bankBeifahrersitz

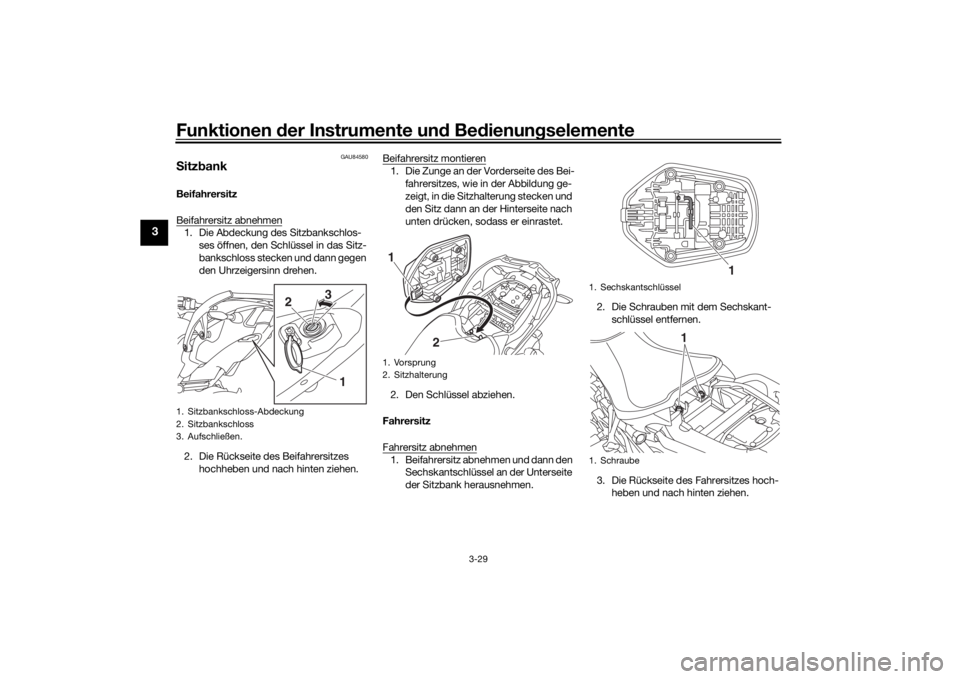

Beifahrersitz abnehmen1. Die Abdeckung des Sitzbankschlos-
ses öffnen, den Schlüssel in das Sitz-
bankschloss stecken und dann gegen
den Uhrzeigersinn drehen.
2. Die Rückseite des Beifahrersitzes hochheben und nach hinten ziehen. Beifahrersitz montieren
1. Die Zunge an der Vorderseite des Bei-
fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Hinterseite nach
unten drücken, sodass er einrastet.
2. Den Schlüssel abziehen.
Fahrersitz
Fahrersitz abnehmen1. Beifahrersitz abnehmen und dann den Sechskantschlüssel an der Unterseite
der Sitzbank herausnehmen. 2. Die Schrauben mit dem Sechskant-
schlüssel entfernen.
3. Die Rückseite des Fahrersitzes hoch- heben und nach hinten ziehen.
1. Sitzbankschloss-Abdeckung
2. Sitzbankschloss
3. Aufschließen.
3
2
1
1. Vorsprung
2. Sitzhalterung1
2
1. Sechskantschlüssel
1. Schraube
1
1
UB5BG0G0.book Page 29 Monday, September 3, 2018 5:29 PM

Funktionen der Instru mente un d Be dienun gselemente
3-30
3

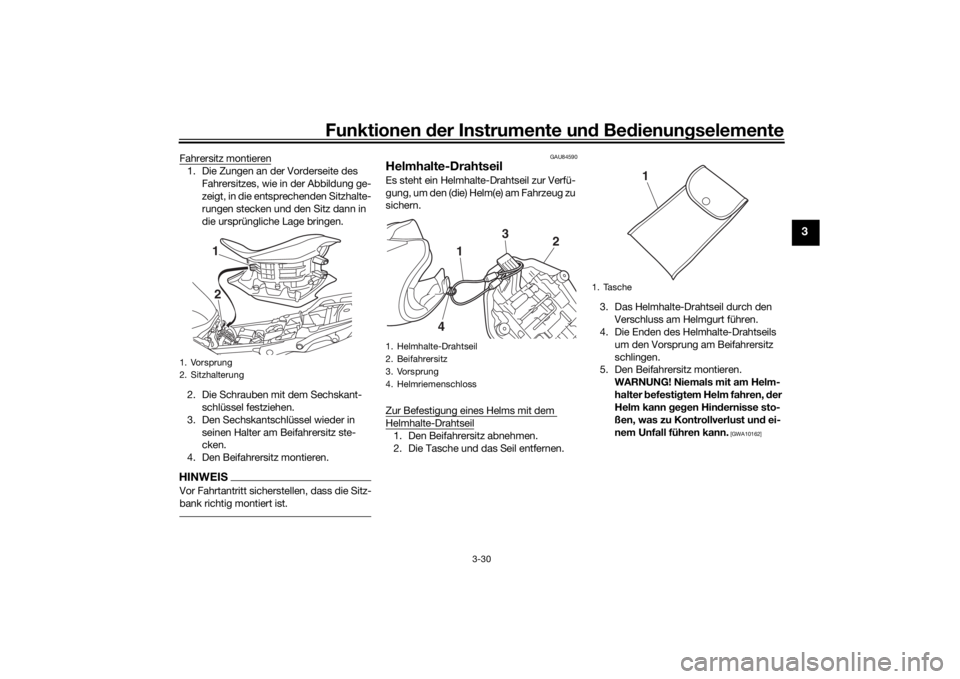

Fahrersitz montieren1. Die Zungen an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die entsprechenden Sitzhalte-
rungen stecken und den Sitz dann in
die ursprüngliche Lage bringen.
2. Die Schrauben mit dem Sechskant- schlüssel festziehen.
3. Den Sechskantschlüssel wieder in seinen Halter am Beifahrersitz ste-
cken.
4. Den Beifahrersitz montieren.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU84590
Helmhalte-DrahtseilEs steht ein Helmhalte-Drahtseil zur Verfü-
gung, um den (die) Helm (e) am Fahrzeug zu
sichern.
Zur Befestigung eines Helms mit dem Helmhalte-Drahtseil1. Den Beifahrersitz abnehmen.
2. Die Tasche und das Seil entfernen. 3. Das Helmhalte-Drahtseil durch den
Verschluss am Helmgurt führen.
4. Die Enden des Helmhalte-Drahtseils
um den Vorsprung am Beifahrersitz
schlingen.
5. Den Beifahrersitz montieren.
WARNUNG! Niemals mit am Helm-halter befesti gtem Helm fahren, der
Helm kann geg en Hin dernisse sto-
ßen, was zu Kontrollverlust un d ei-
nem Unfall führen kann.
[GWA10162]
1. Vorsprung
2. Sitzhalterung
2
1
1. Helmhalte-Drahtseil
2. Beifahrersitz
3. Vorsprung
4. Helmriemenschloss
1
4 2
3
1. Tasche
1
UB5BG0G0.book Page 30 Monday, September 3, 2018 5:29 PM

Funktionen der Instrumente und Bedienungselemente
3-31
3
GAU14465

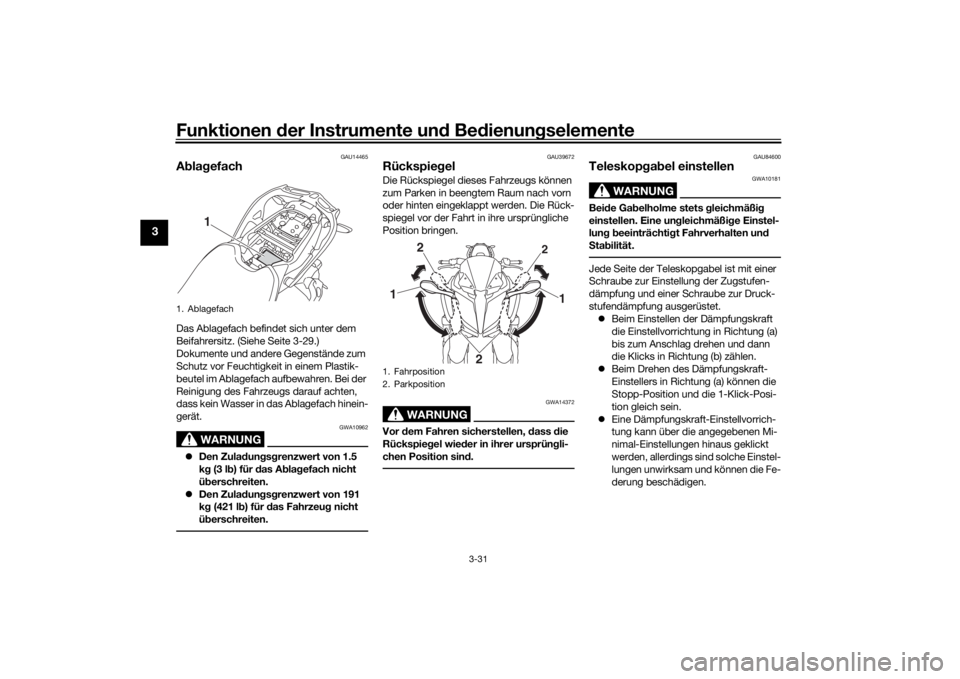

AblagefachDas Ablagefach befindet sich unter dem
Beifahrersitz. (Siehe Seite 3-29.)
Dokumente und andere Gegenstände zum
Schutz vor Feuchtigkeit in einem Plastik-
beutel im Ablagefach aufbewahren. Bei der
Reinigung des Fahrzeugs darauf achten,
dass kein Wasser in das Ablagefach hinein-
gerät.
WARNUNG
GWA10962
Den Zuladungsgrenzwert von 1.5
kg (3 lb) für das Ablagefach nicht
überschreiten.
 Den Zuladungsgrenzwert von 191
kg (421 lb) für das Fahrzeug nicht
überschreiten.
GAU39672
RückspiegelDie Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, dass die
Rückspiegel wieder in ihrer ursprüngli-
chen Position sind.
GAU84600
Teleskopgabel einstellen
WARNUNG
GWA10181
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten und
Stabilität.Jede Seite der Teleskopgabel ist mit einer
Schraube zur Einstellung der Zugstufen-
dämpfung und einer Schraube zur Druck-
stufendämpfung ausgerüstet.
 Beim Einstellen der Dämpfungskraft
die Einstellvorrichtung in Richtung (a)
bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
 Beim Drehen des Dämpfungskraft-
Einstellers in Richtung (a) können die
Stopp-Position und die 1-Klick-Posi-
tion gleich sein.
 Eine Dämpfungskraft-Einstellvorrich-
tung kann über die angegebenen Mi-
nimal-Einstellungen hinaus geklickt
werden, allerdings sind solche Einstel-
lungen unwirksam und können die Fe-
derung beschädigen.
1. Ablagefach
1
1. Fahrposition
2. Parkposition
2
1
2
1
2
UB5BG0G0.book Page 31 Tuesday, November 13, 2018 10:07 AM

Funktionen der Instru mente un d Be dienun gselemente
3-32
3
ACHTUNG
GCA10102
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Zu gstufen dämpfun g

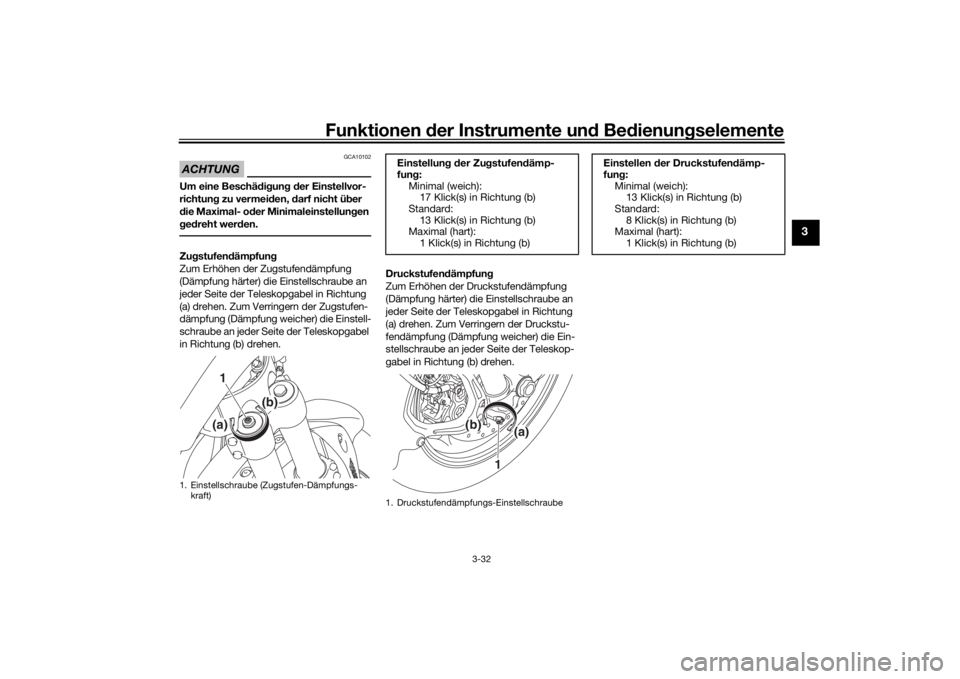

Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube an
jeder Seite der Teleskopgabel in Richtung
(a) drehen. Zum Verringern der Zugstufen-
dämpfung (Dämpfung weicher) die Einstell-
schraube an jeder Seite der Teleskopgabel
in Richtung (b) drehen. Druckstufen
dämpfun g
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschraube an
jeder Seite der Teleskopgabel in Richtung
(a) drehen. Zum Verringern der Druckstu-
fendämpfung (Dämpfung weicher) die Ein-
stellschraube an jeder Seite der Teleskop-
gabel in Richtung (b) drehen.1. Einstellschraube (Zugstufen-Dämpfungs- kraft)
1(a)
(b)
Einstellung d er Zu gstufen dämp-
fun g:
Minimal (weich): 17 Klick(s) in Richtung (b)
Standard:
13 Klick(s) in Richtung (b)
Maximal (hart): 1 Klick(s) in Richtung (b)
1. Druckstufendämpfungs-Einstellschraube
(b)
(a)
1
Einstellen der Druckstufen dämp-
fun g:
Minimal (weich): 13 Klick(s) in Richtung (b)
Standard:
8 Klick(s) in Richtung (b)
Maximal (hart): 1 Klick(s) in Richtung (b)
UB5BG0G0.book Page 32 Monday, September 3, 2018 5:29 PM

Funktionen der Instru mente un d Be dienun gselemente
3-33
3
GAU84610

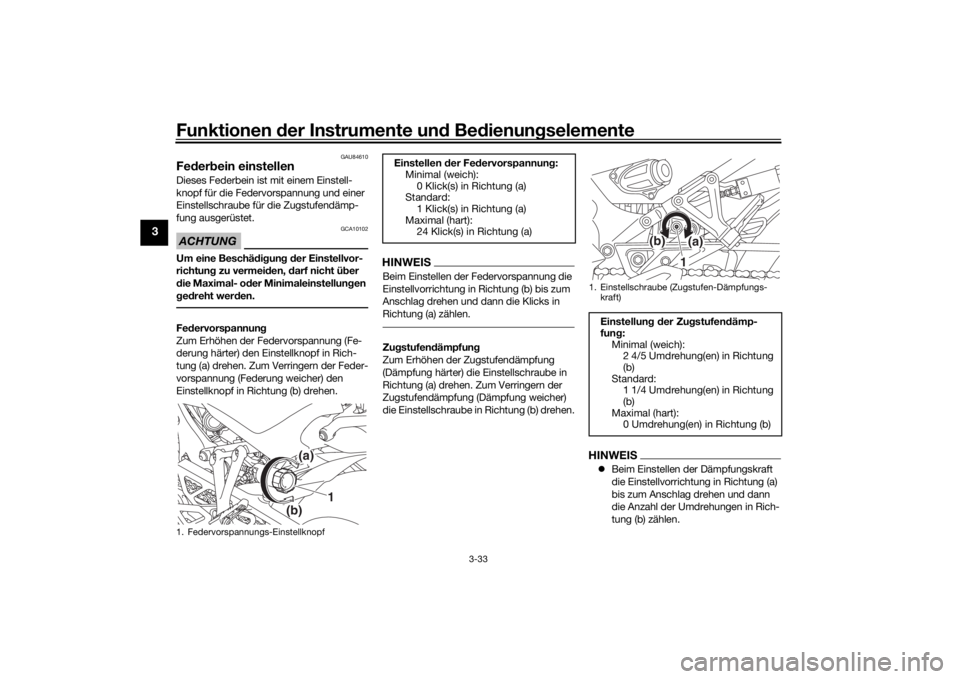

Fe der bein einstellenDieses Federbein ist mit einem Einstell-
knopf für die Federvorspannung und einer
Einstellschraube für die Zugstufendämp-
fung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Zum Erhöhen der Federvorspannung (Fe-
derung härter) den Einstellknopf in Rich-
tung (a) drehen. Zum Verringern der Feder-
vorspannung (Federung weicher) den
Einstellknopf in Richtung (b) drehen.
HINWEISBeim Einstellen der Federvorspannung die
Einstellvorrichtung in Richtung (b) bis zum
Anschlag drehen und dann die Klicks in
Richtung (a) zählen.Zu gstufen dämpfun g
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
HINWEIS Beim Einstellen der Dämpfungskraft
die Einstellvorrichtung in Richtung (a)
bis zum Anschlag drehen und dann
die Anzahl der Umdrehungen in Rich-
tung (b) zählen.
1. Federvorspannungs-Einstellknopf
(a)
(b)
1
Einstellen der Fe dervorspannung :
Minimal (weich):
0 Klick(s) in Richtung (a)
Standard: 1 Klick(s) in Richtung (a)
Maximal (hart): 24 Klick(s) in Richtung (a)
1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)Einstellun g d er Zu gstufen dämp-
fun g:
Minimal (weich): 2 4/5 Umdrehung(en) in Richtung
(b)
Standard: 1 1/4 Umdrehung(en) in Richtung
(b)
Maximal (hart): 0 Umdrehung(en) in Richtung (b)
(a)
(b)
1
UB5BG0G0.book Page 33 Monday, September 3, 2018 5:29 PM

Funktionen der Instru mente un d Be dienun gselemente
3-34
3
 Eine Dämpfungskraft-Einstellvorrich-
tung kann über die angegebenen Mi-
nimal-Einstellungen hinaus gedreht
werden, allerdings sind solche Einstel-
lungen unwirksam und können die Fe-
derung beschädigen.
WARNUNG
GWA10222
Dieses Fe der bein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die fol gen-
d en Informationen aufmerksam d urch,
b evor Sie mit d em Fed erbein hantieren.
 Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
 Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
 Den Zylin der niemals verformen
o der beschä dig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.
 Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst
. Brin gen Sie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartun g.
GAU85720
Ne benver braucheranschlüsseDiese Steckdosen liefern 12-Volt-Gleich-
strom für ein Smartphone-Ladegerät oder
sonstiges Zubehör mit dem passenden
Stecker.
ACHTUNG
GCA26610
Bei aus geschaltetem Motor keinen
S trom aus d em Nebenver braucheran-
schluss beziehen. Kein Zu behör an-
schließen, welches mehr als 12 W (1.0 A)
verwen det. An derenfalls kann sich die
Batterie entla den o der eine S icherung
d urchb rennen.Einen Ne benver braucheranschluss ver-
wen den
1. Motor anlassen. (Siehe Seite 5-1.)
2. Das Zubehör ausschalten.
3. Den Aufsatz des Nebenverbraucher- Gleichstromanschlusses öffnen.
4. Den Zubehör-Stecker hineinschieben.
5. Das Zubehör einschalten.HINWEIS Im Falle des Hineinschiebens oder
Herausziehens des Zubehör-Steckers
das Zubehör ausschalten.
 Wenn der Nebenverbraucheran-
schluss nicht verwendet wird, ihn mit
dem Aufsatz bedecken.
1. Nebenverbraucheranschluss
2. Nebenverbraucheranschlussdeckel
1. Nebenverbraucheranschluss
2. Nebenverbraucheranschlussdeckel
1
2
12
UB5BG0G0.book Page 34 Monday, September 3, 2018 5:29 PM

Funktionen der Instru mente un d Be dienun gselemente
3-35
3
WARNUNG
GWA14361
Zum Schutz vor elektrischem Schla g
o der Kurzschluss sicherstellen, d ass der
Deckel montiert ist, wenn der Ne benver-
b raucheranschluss nicht verwen det
wir d.
GAU15306
S eitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem o der nicht
richti g hoch geklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hoch geklappter Sei-
tenstän der kann den Fahrer d urch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein Starten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hin dert. Prüfen Sie deshal b d as System
re gelmäßi g. Fal
ls Störun gen an diesem S
ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
UB5BG0G0.book Page 35 Monday, September 3, 2018 5:29 PM
