YAMAHA NMAX 125 2015 Instructieboekje (in Dutch)

Werking van de bed ienin gselementen en instrumenten
3-6
3
 L/100 km: Het aantal weergegeven
segmenten neemt af naarmate zuini-
ger met de machine wordt gereden.
Multifunctioneel display
Het multifunctionele display toont de vol-
gende voorzieningen:  een kilometerteller
 twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)
 een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het laatste segment van de brandstof-
niveaumeter begon te knipperen)
 een weergave huidig brandstofver-
bruik
 een weergave gemiddeld brandstof-
verbruik 
een ritteller olieverversing
 een ritteller V-snaarvervanging
 een indicator olieverversing
 een indicator V-snaarvervanging
 een foutcodeweergave
Behalve voor Verenigd Koninkrijk:
Druk op de “SELECT”-toets om te wisselen
tussen de weergaven voor kilometerteller
“ODO”, rittellers “TRIP 1” en “TRIP 2”, rit-
teller olieverversing “OIL TRIP”, ritteller V-
snaarvervanging “V-BELT TRIP”, huidig
brandstofverbruik “F/ECO” (km/L of L/100
km) en gemiddeld brandstofverbruik “AVE
F/ECO” (km/L of L/100 km), in de onder-
staande volgorde:
ODO → TRIP 1 → TRIP 2 → OIL TRIP → V-
BELT TRIP → F/ECO → AVE F/ECO →
ODO
Voor Verenigd Koninkrijk:Druk op de “SELECT”-toets om te wisselen
tussen de weergaven voor kilometerteller
“ODO”, rittellers “TRIP 1” en “TRIP 2”, rit-
teller olieverversing “OIL TRIP”, ritteller V-
snaarvervanging “V-BELT TRIP”, huidig
brandstofverbruik “F/ECO” (MPG of L/100
km) en gemiddeld brandstofverbruik “AVE
F/ECO” (MPG of L/100 km) in de onder-
staande volgorde: ODO
→ TRIP 1 → TRIP 2 → OIL TRIP → V-
BELT TRIP → F/ECO → AVE F/ECO →
ODO
Als het waarschuwingslampje
brandstofniveau “ ” en het laatste seg-
ment van de brandstofniveaumeter gaan
knipperen, wisselt de weergave automa-
tisch naar de brandstofreserve-ritteller
“TRIP F” en wordt de afgelegde afstand
vanaf dat punt aangegeven. In dat geval
wordt door indrukken van de “SELECT”-
toets gewisseld tussen de diverse weerga-
ven van ritteller, kilomete rteller, ritteller olie-
verversing, ritteller V-snaarvervanging,
huidig brandstofverbruik en gemiddeld
brandstofverbruik, in de onderstaande
volgorde:
TRIP F → TRIP 1 → TRIP 2 → OIL TRIP →
V-BELT TRIP → F/ECO → AVE F/ECO →
ODO → TRIP F
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.

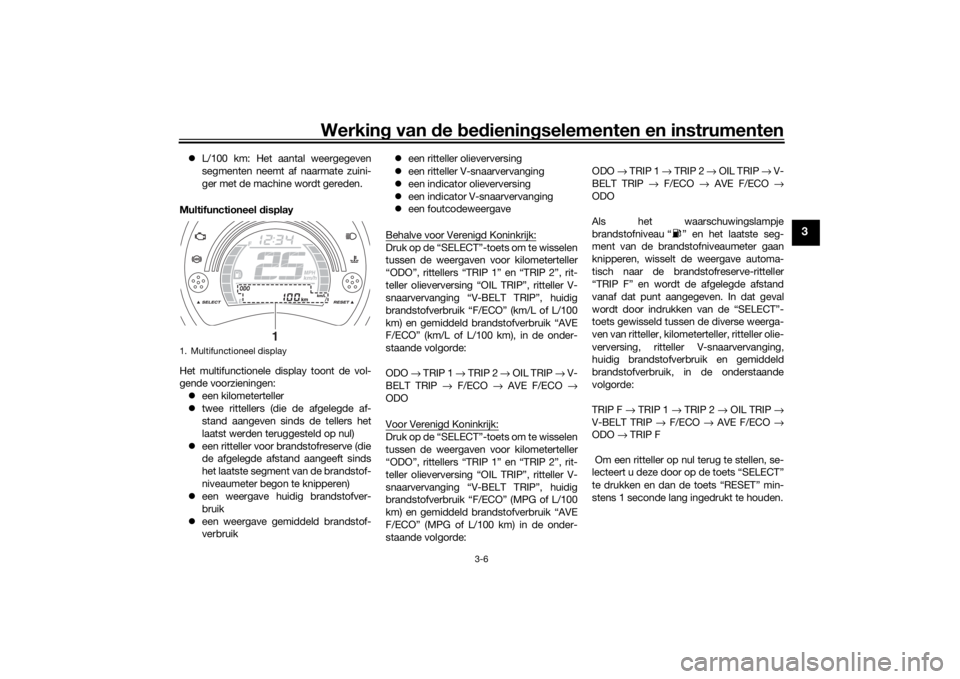

1. Multifunctioneel display
1
U2DSD0D0.book Page 6 Tuesday, March 31, 2015 8:54 AM

Werking van de bed ienin gselementen en instrumenten
3-7
3
OPMERKING Wanneer u de brandstofreserve-rittel-
ler niet zelf met de hand op nul terug-
stelt, wordt deze automatisch
teruggesteld zodra na het tanken 5 km
(3 mi) is gereden en wordt de vorige
ritteller weergegeven.
 Als u rittellers 1 en 2 niet terugstelt,
zullen deze naar 0 worden terugge-
steld en opnieuw beginnen met tellen
nadat 9999.9 is bereikt.
 De kilometerteller wordt vergrendeld
bij 999999 en kan niet worden terug-

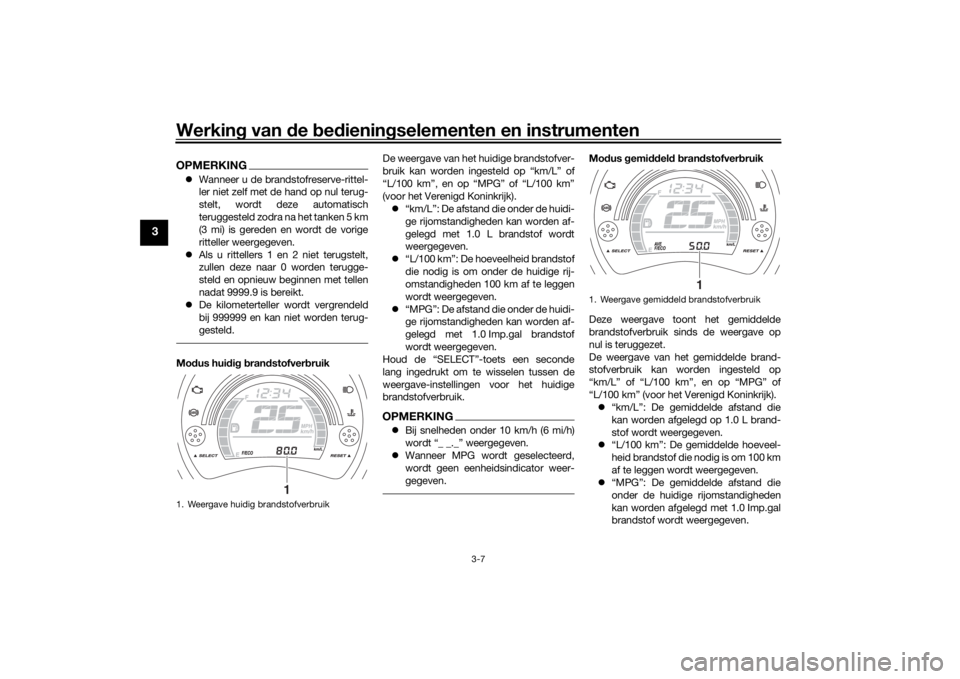

gesteld.Mo dus hui dig b ran dstofver bruik De weergave van het huidige brandstofver-
bruik kan worden ingesteld op “km/L” of
“L/100 km”, en op “MPG” of “L/100 km”
(voor het Verenigd Koninkrijk).
 “km/L”: De afstand die onder de huidi-
ge rijomstandigheden kan worden af-
gelegd met 1.0 L brandstof wordt
weergegeven.
 “L/100 km”: De hoeveelheid brandstof
die nodig is om onder de huidige rij-
omstandigheden 100 km af te leggen
wordt weergegeven.
 “MPG”: De afstand die onder de huidi-
ge rijomstandigheden kan worden af-
gelegd met 1.0 Imp.gal brandstof
wordt weergegeven.
Houd de “SELECT”-toets een seconde
lang ingedrukt om te wisselen tussen de
weergave-instellingen voor het huidige
brandstofverbruik.
OPMERKING Bij snelheden onder 10 km/h (6 mi/h)
wordt “_ _._” weergegeven.
 Wanneer MPG wordt geselecteerd,
wordt geen eenheidsindicator weer-
gegeven.
Mo dus gemi ddel d b ran dstofver bruik
Deze weergave toont het gemiddelde
brandstofverbruik sinds de weergave op
nul is teruggezet.
De weergave van het gemiddelde brand-
stofverbruik kan worden ingesteld op
“km/L” of “L/100 km”, en op “MPG” of
“L/100 km” (voor het Verenigd Koninkrijk).  “km/L”: De gemiddelde afstand die
kan worden afgelegd op 1.0 L brand-
stof wordt weergegeven.
 “L/100 km”: De gemiddelde hoeveel-
heid brandstof die nodig is om 100 km
af te leggen wordt weergegeven.
 “MPG”: De gemiddelde afstand die
onder de huidige rijomstandigheden
kan worden afgelegd met 1.0 Imp.gal
brandstof wordt weergegeven.
1. Weergave huidig brandstofverbruik
1
1. Weergave gemiddeld brandstofverbruik
1
U2DSD0D0.book Page 7 Tuesday, March 31, 2015 8:54 AM

Werking van de bed ienin gselementen en instrumenten
3-8
3
Houd de “SELECT”-toets een seconde
lang ingedrukt om te wisselen tussen de
weergave-instellingen voor het gemiddelde
brandstofverbruik.
Om de weergave van het gemiddelde
brandstofverbruik terug te stellen, houdt u
de “RESET”-toets minstens een seconde
lang ingedrukt.OPMERKING Nadat u de weergave van het gemid-
delde brandstofverbruik hebt terugge-
steld, wordt “_ _._” weergegeven
totdat 0.1 km (0.06 mi) met de machi-
ne is afgelegd.
 Wanneer MPG wordt geselecteerd,
wordt geen eenheidsindicator weer-
gegeven.

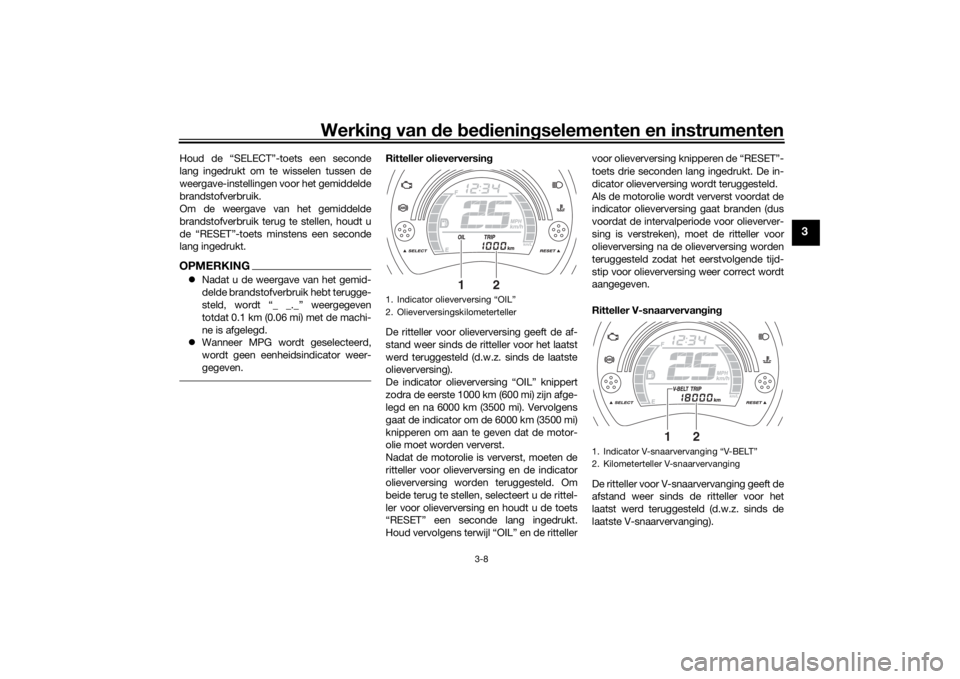

Ritteller olieverversin g
De ritteller voor olieverversing geeft de af-
stand weer sinds de ritteller voor het laatst
werd teruggesteld (d.w.z. sinds de laatste
olieverversing).
De indicator olieverversing “OIL” knippert
zodra de eerste 1000 km (600 mi) zijn afge-
legd en na 6000 km (3500 mi). Vervolgens
gaat de indicator om de 6000 km (3500 mi)
knipperen om aan te geven dat de motor-
olie moet worden ververst.
Nadat de motorolie is ververst, moeten de
ritteller voor olieverversing en de indicator
olieverversing worden teruggesteld. Om
beide terug te stellen, selecteert u de rittel-
ler voor olieverversing en houdt u de toets
“RESET” een seconde lang ingedrukt.
Houd vervolgens terwijl “OIL” en de ritteller voor olieverversing knipperen de “RESET”-
toets drie seconden lang ingedrukt. De in-
dicator olieverversing wordt teruggesteld.
Als de motorolie wordt ververst voordat de
indicator olieverversing gaat branden (dus
voordat de intervalperiode voor olieverver-
sing is verstreken), moet de ritteller voor
olieverversing na de olieverversing worden
teruggesteld zodat het eerstvolgende tijd-
stip voor olieverversing weer correct wordt
aangegeven.
Ritteller V-snaarvervan
gin g
De ritteller voor V-snaarvervanging geeft de
afstand weer sinds de ritteller voor het
laatst werd teruggesteld (d.w.z. sinds de
laatste V-snaarvervanging).1. Indicator olieverversing “OIL”
2. Olieverversingskilometerteller
2
1
1. Indicator V-snaarvervanging “V-BELT”
2. Kilometerteller V-snaarvervanging
2
1
U2DSD0D0.book Page 8 Tuesday, March 31, 2015 8:54 AM

Werking van de bed ienin gselementen en instrumenten
3-9
3
De ritteller voor V-snaarvervanging “V-
BELT” gaat na elke 18000 km (10500 mi)
knipperen om aan te geven dat de V-snaar
moet worden vervangen.
Nadat de V-snaar is vervangen, moeten de
ritteller voor V-snaarvervanging en indica-
tor V-snaarvervanging worden terugge-
steld. Om beide terug te stellen, selecteert
u de ritteller voor V-snaarvervanging en
houdt u de toets “RESET” een seconde
lang ingedrukt. Houd vervolgens terwijl “V-
BELT” en de ritteller voor V-snaarvervan-
ging knipperen de “RESET”-toets geduren-
de drie seconden ingedrukt. De indicator V-
snaarvervanging wordt teruggesteld.
Als de V-snaar wordt vervangen voordat de
indicator V-snaarvervanging gaat branden
(d.w.z. voordat de intervalperiode voor V-
snaarvervanging is verstreken), moet de rit-
teller V-snaarvervanging worden terugge-
steld zodat het eerstvolgende tijdstip voor
V-snaarvervanging weer correct wordt aan-
gegeven. Zelf
dia gnosemo dus

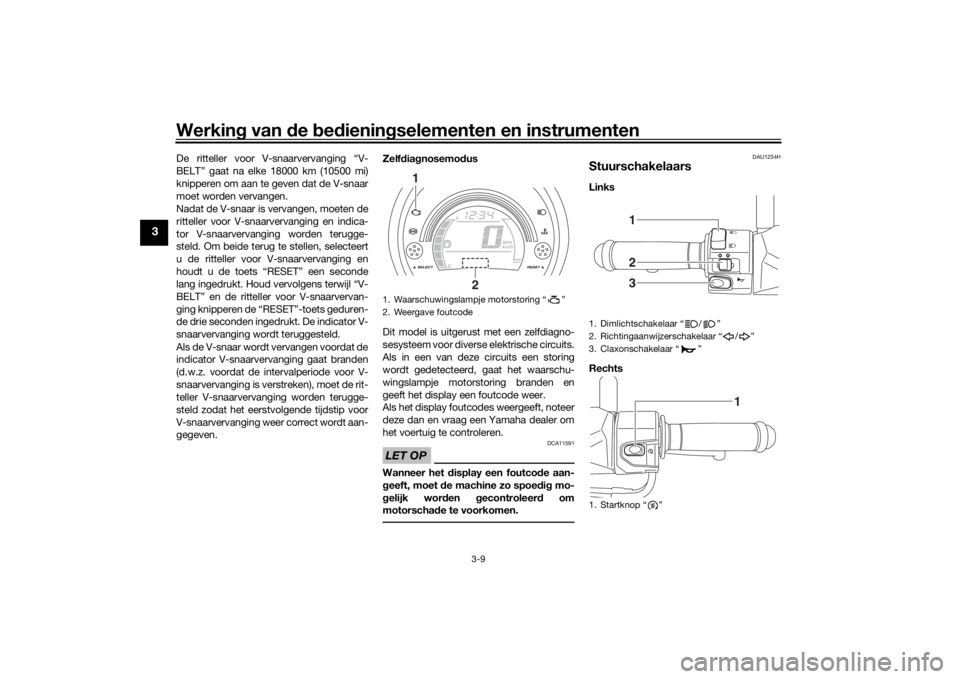

Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het display een foutcode weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
LET OP
DCA11591
Wanneer het d isplay een foutco de aan-
g eeft, moet de machine zo spoe dig mo-
g elijk wor den gecontroleer d om
motorscha de te voorkomen.
DAU1234H
StuurschakelaarsLinks
Rechts
1. Waarschuwingslampje motorstoring “ ”
2. Weergave foutcode
1
2
1. Dimlichtschakelaar “ / ”
2. Richtingaanwijzerschakelaar “ / ”
3. Claxonschakelaar “ ”
1. Startknop “ ”
123
1
U2DSD0D0.book Page 9 Tuesday, March 31, 2015 8:54 AM

Werking van de bed ienin gselementen en instrumenten
3-10
3
DAU12401
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12722
Startknop “ ”
Druk met de zijstandaard omhoog op deze
knop terwijl u de voor- of achterrem be-
krachtigt om de motor te starten met de
startmotor. Zie pagina 5-1 voor startin-
structies voordat u de motor start.
DAU12902
Voorremhen delDe voorremhendel bevindt zich aan de
rechterzijde van het stuur. Trek deze hendel
naar de gasgreep toe om de voorrem te be-
krachtigen.
DAU12952
Achterremhen delDe achterremhendel bevindt zich aan de
linkerzijde van het stuur. Trek deze hendel
naar het stuur toe om de achterrem te be-
krachtigen.
1. Voorremhendel
1
1. Achterremhendel
1
U2DSD0D0.book Page 10 Tuesday, March 31, 2015 8:54 AM

Werking van de bed ienin gselementen en instrumenten
3-11
3
DAU66680
ABSHet Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendels. Ga in dat geval
door met remmen en laat het ABS-systeem
het werk doen. Ga niet “pompend” rem-
men, dit vermindert de remeffectiviteit.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertui g is uitg erust
met ABS.
 Het ABS-systeem functioneert het
effectiefst over lan ge remwe gen.
 Op bepaal de oppervlakken, zoals
slechte weg en of grin dwe gen, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn d an zonder ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
OPMERKING Het ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid aan de voorkant van
het voertuig en wanneer u een rem-
hendel licht aantrekt, voelt u eventueel
een trilling in de hendel. Dit is normaal.
 Dit ABS-systeem is uitgerust met een
testfunctie, waarbij de bestuurder pul-
saties kan voelen in de rembediening
terwijl ABS actief is. Er is echter speci-
aal gereedschap vereist, dus neem
contact op met uw Yamaha dealer.LET OP
DCA20100
Let op d at de wielsensor en d e rotor van
d e wielsensor niet beschad igd raken,
an ders kan het ABS-systeem niet meer
naar behoren werken.
1. Voorwielsensor
2. Opneemring voorwielsensor
1. Achterwielsensor
2. Opneemring achterwielsensor
2
1
1
2
U2DSD0D0.book Page 11 Tuesday, March 31, 2015 8:54 AM

Werking van de bed ienin gselementen en instrumenten
3-12
3
DAU66690
Tank dopOm de tankd op te verwij deren
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Om de tankd op aan te bren gen
1. Breng de tankdop aan in de vulope- ning van de brandstoftank, met de
sleutel in het slot en met het “ ”-
merkteken naar voren toe. 2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKINGDe tankdop kan alleen worden aange-
bracht met de sleutel in het slot. Bovendien
kan de sleutel niet worden uitgenomen als
de tankdop niet correct aangebracht en
vergrendeld is.
WAARSCHUWING
DWA10132
Controleer voor u gaat rij den of d e tank-
d op correct is aan geb racht. Door bran d-
stoflekka ge ontstaat bran dgevaar.
DAU13213
Bran dstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en b enzinedampen zijn zeer
b ran dbaar. Vol g de on derstaan de in-
structies om b rand en ontploffin g te
voorkomen en het letselrisico tij dens het
tanken te verla gen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Stop met vullen zodra de brandstof de
onderkant van de vulhals heeft be-
reikt. Omdat brandstof uitzet als deze
warm wordt, kan de warmte van de
motor of de zon ervoor zorgen dat
brandstof uit de brandstoftank
stroomt.

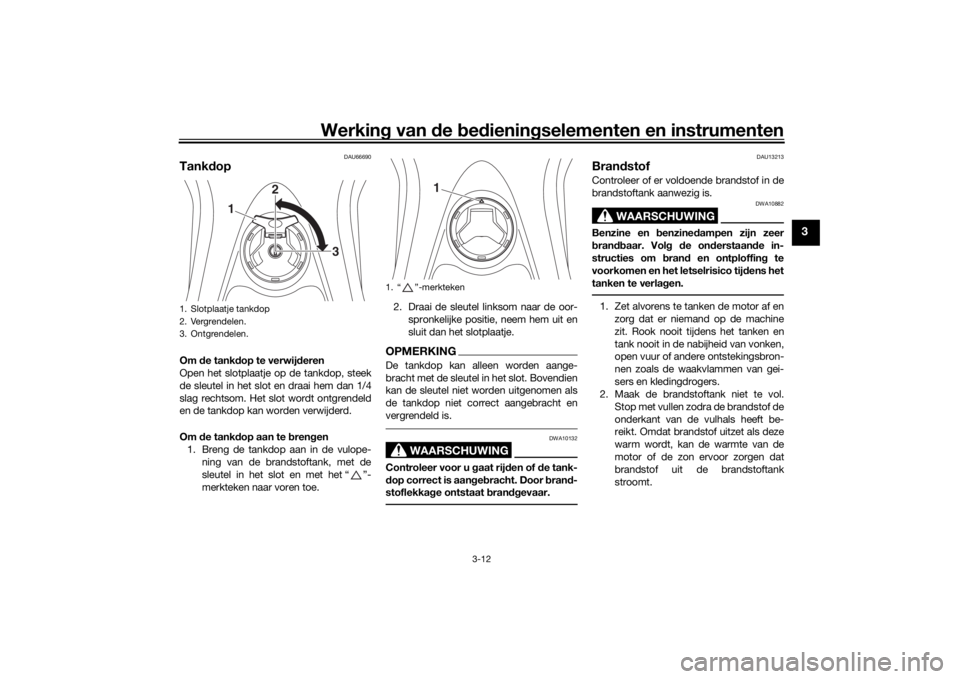

1. Slotplaatje tankdop
2. Vergrendelen.
3. Ontgrendelen.
1 2
3
1. “ ”-merkteken
1
U2DSD0D0.book Page 12 Tuesday, March 31, 2015 8:54 AM

Werking van de bed ienin gselementen en instrumenten
3-13
3
3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Veeg g emors-
te bran dstof onmi ddellijk af met een
schone, dro ge, zachte doek, aan ge-
zien de bran dstof de gelakte opper-
vlakken en kunststof d elen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is gifti g en kan letsel of overlij-
d en veroorzaken. Sprin g zor gvul dig om
met benzine. Pro beer nooit om benzine
via de mon d over te hevelen. Roep on-
mi ddellijk me dische hulp in na dat u b en-
zine heeft in geslikt, veel benzined amp
heeft in gead emd of b enzine in uw o gen
heeft gekreg en. Als b enzine op uw hui dterechtkomt, was
deze dan af met water
en zeep. Als u benzine op uw kle din g
morst, trek dan an dere kled ing aan.
DAU53013
LET OP
DCA11401
Ge bruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt. Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
2
1
Voor
geschreven bran dstof:
Normale loodvrije benzine (Gasohol
(E10) acceptabel)
Inhou d b ran dstoftank:
6.6 L (1.74 US gal, 1.45 Imp.gal)
U2DSD0D0.book Page 13 Tuesday, March 31, 2015 8:54 AM

Werking van de bed ienin gselementen en instrumenten
3-14
3
DAU58300
Overloopslan g b ran dstoftankVoordat u de scooter gaat gebruiken:
 Controleer de aansluiting en ligging
van de overloopslang van de brand-
stoftank.
 Controleer de overloopslang van de
brandstoftank op scheuren of bescha-
diging en vervang deze indien nodig.
 Controleer of de overloopslang van de
brandstoftank niet verstopt is en reinig
deze indien nodig.
DAU13434
UitlaatkatalysatorDit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft ged raai d. Let op het vol gen de
om bran dgevaar of bran dwon den te
voorkomen:
 Parkeer de machine nooit nab ij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhed en uit te voeren.
 Laat de motor niet lan ger dan enke-
le minuten stationair draaien. Lan g
stationair draaien kan lei den tot
oververhittin g.
LET OP
DCA10702
Ge bruik uitsluiten d loo dvrije benzine. Bij
g eb ruik van loo dhou den de benzine zal
onherstel bare scha de wor den toe ge-
b racht aan de uitlaatkatalysator.

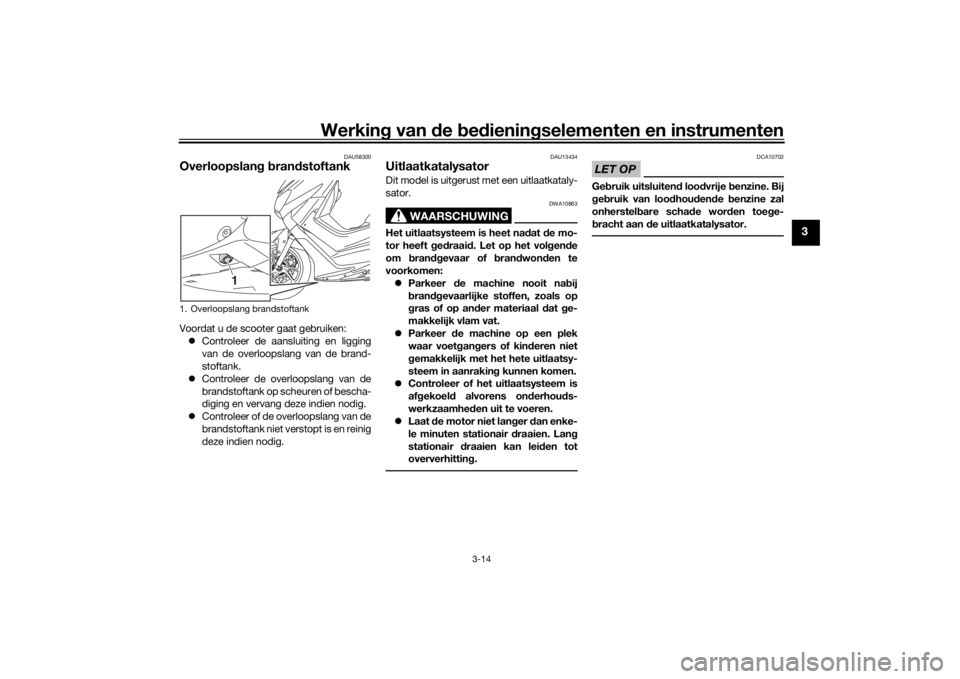

1. Overloopslang brandstoftank
1
U2DSD0D0.book Page 14 Tuesday, March 31, 2015 8:54 AM

Werking van de bed ienin gselementen en instrumenten
3-15
3
DAU60620
Za delOpenen van het za del
1. Zet de machine op de middenbok.
2. Steek de sleutel in het contactslot en draai deze dan linksom naar de stand
“SEAT OPEN”.OPMERKINGDruk de sleutel niet in terwijl u deze draait.3. Klap het zadel omhoog.
Sluiten van het za del
1. Klap het zadel omlaag en druk dan aan om te vergrendelen.
2. Neem de sleutel uit.
OPMERKINGControleer of het zadel stevig is vergren-
deld alvorens te gaan rijden.
DAU57081
Op ber gcompartimentenOp ber gcompartiment voorzij de
Het voorste opbergcompartiment bevindt
zich aan de voorzijde van het voertuig. Ge-
bruik dit compartiment voor kleine voor-
werpen.
WAARSCHUWING
DWA17250
 Overschrij d het maximumlaa dge-
wicht van 1.5 k g (3.3 l b) voor het
voorste opb ergcompartiment niet.
 Plaats niets in het voorste op ber g-
compartiment dat u kan hin deren
b ij de besturin g van het voertui g.

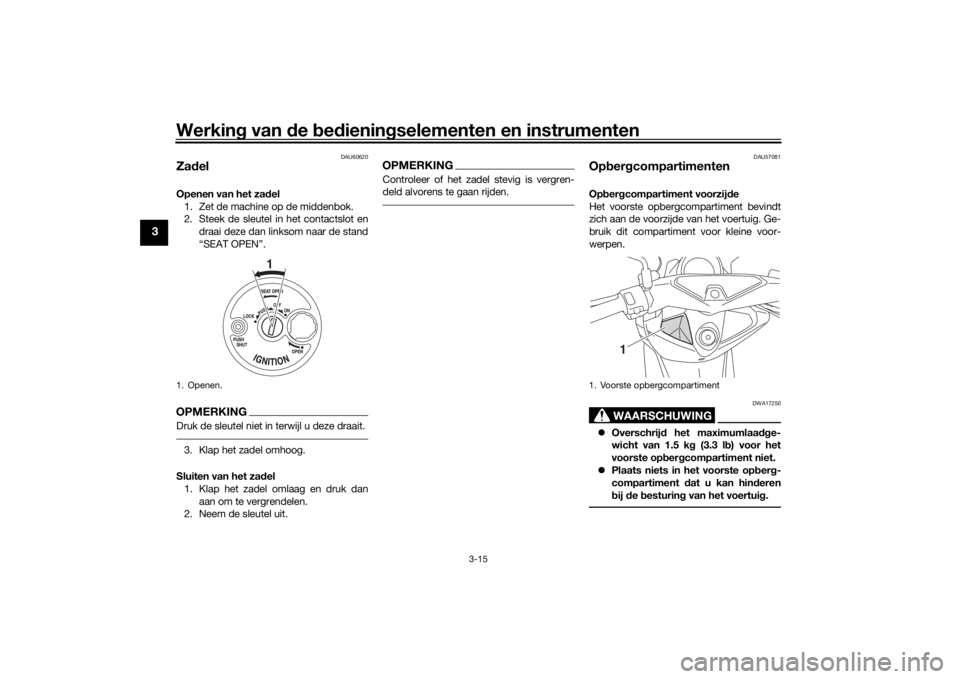

1. Openen.
1
1. Voorste opbergcompartiment
1
U2DSD0D0.book Page 15 Tuesday, March 31, 2015 8:54 AM
